高层悬挑外架施工方案VIP免费

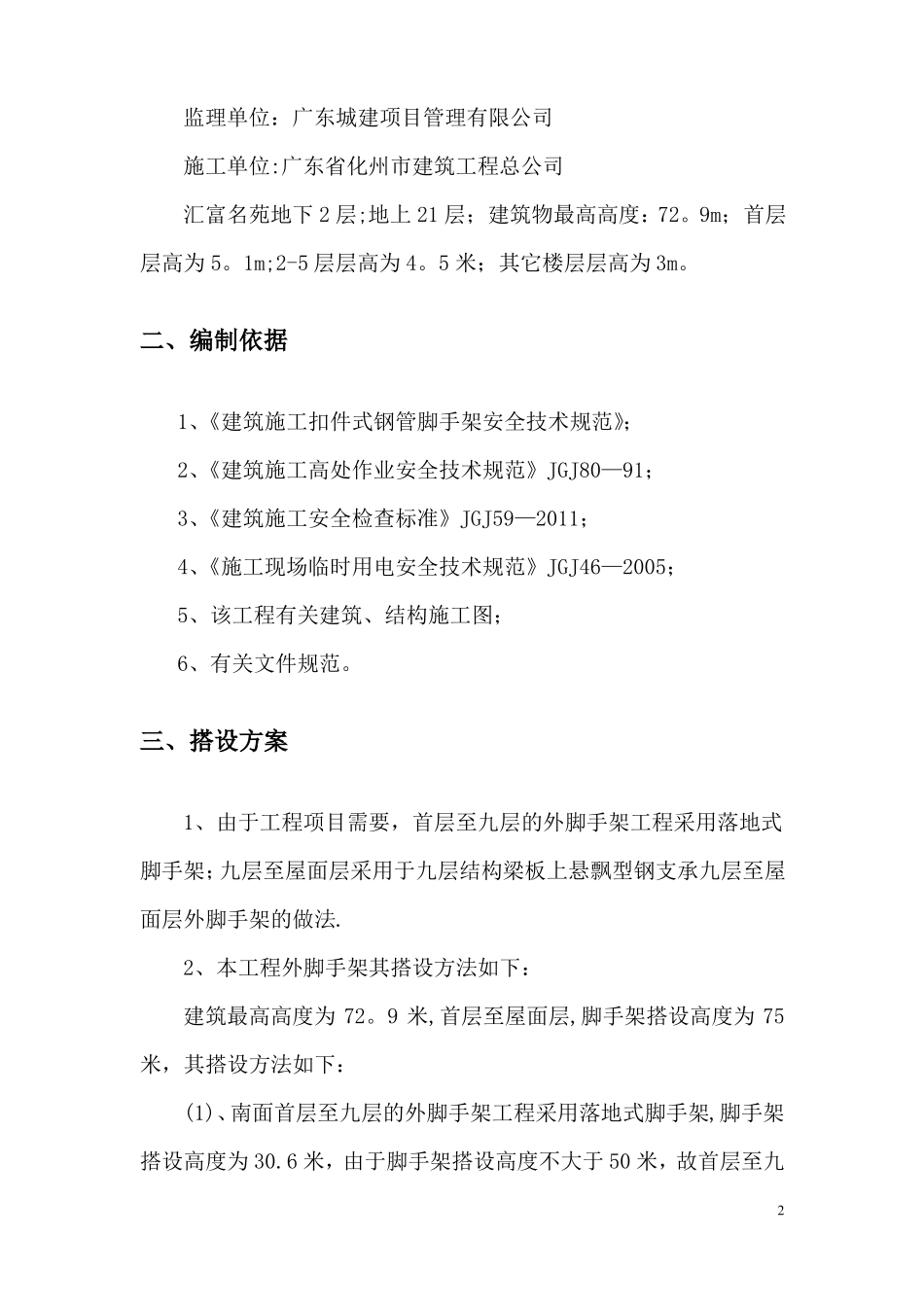

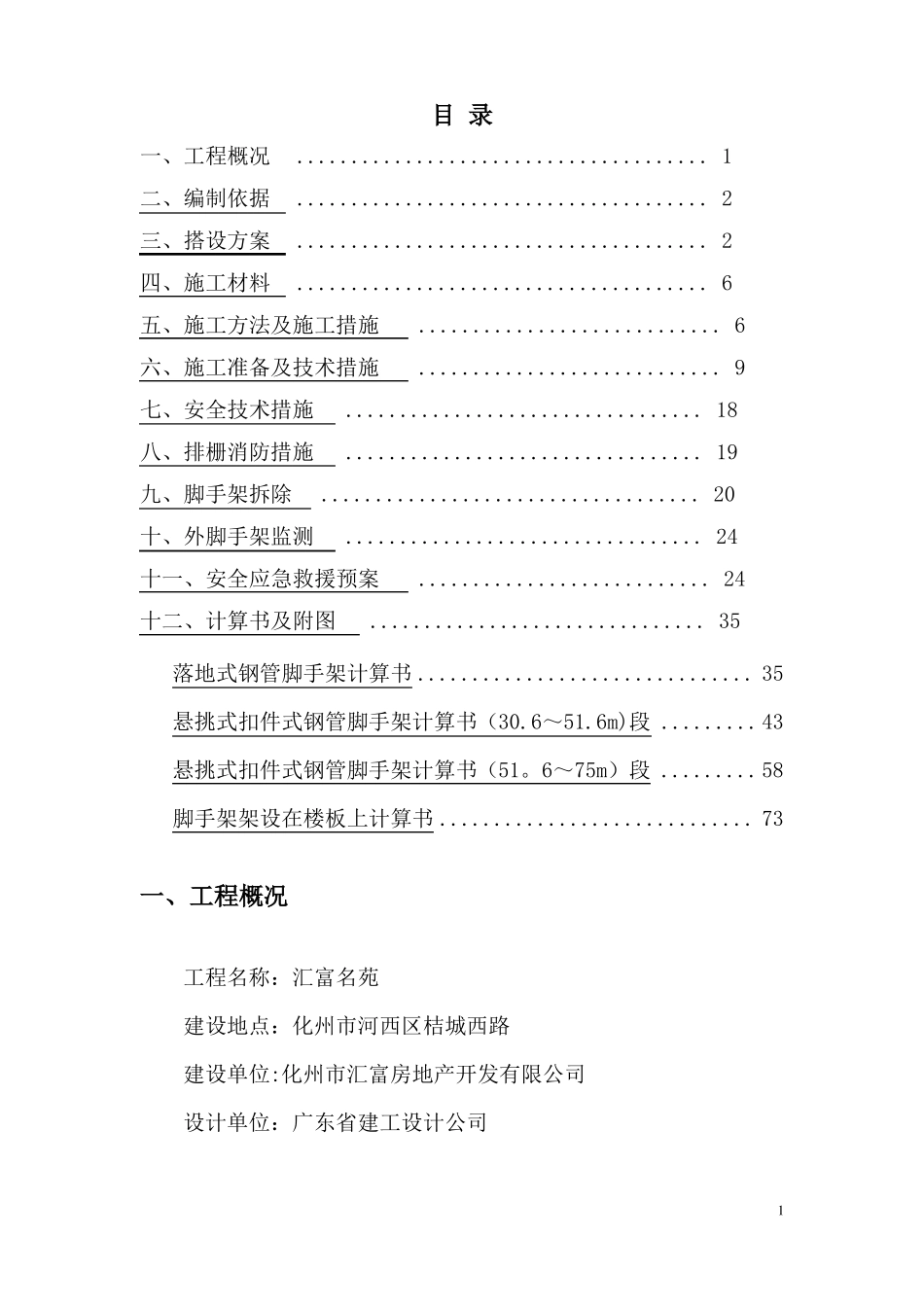

高层悬挑外架施工方案_第1页
1/85

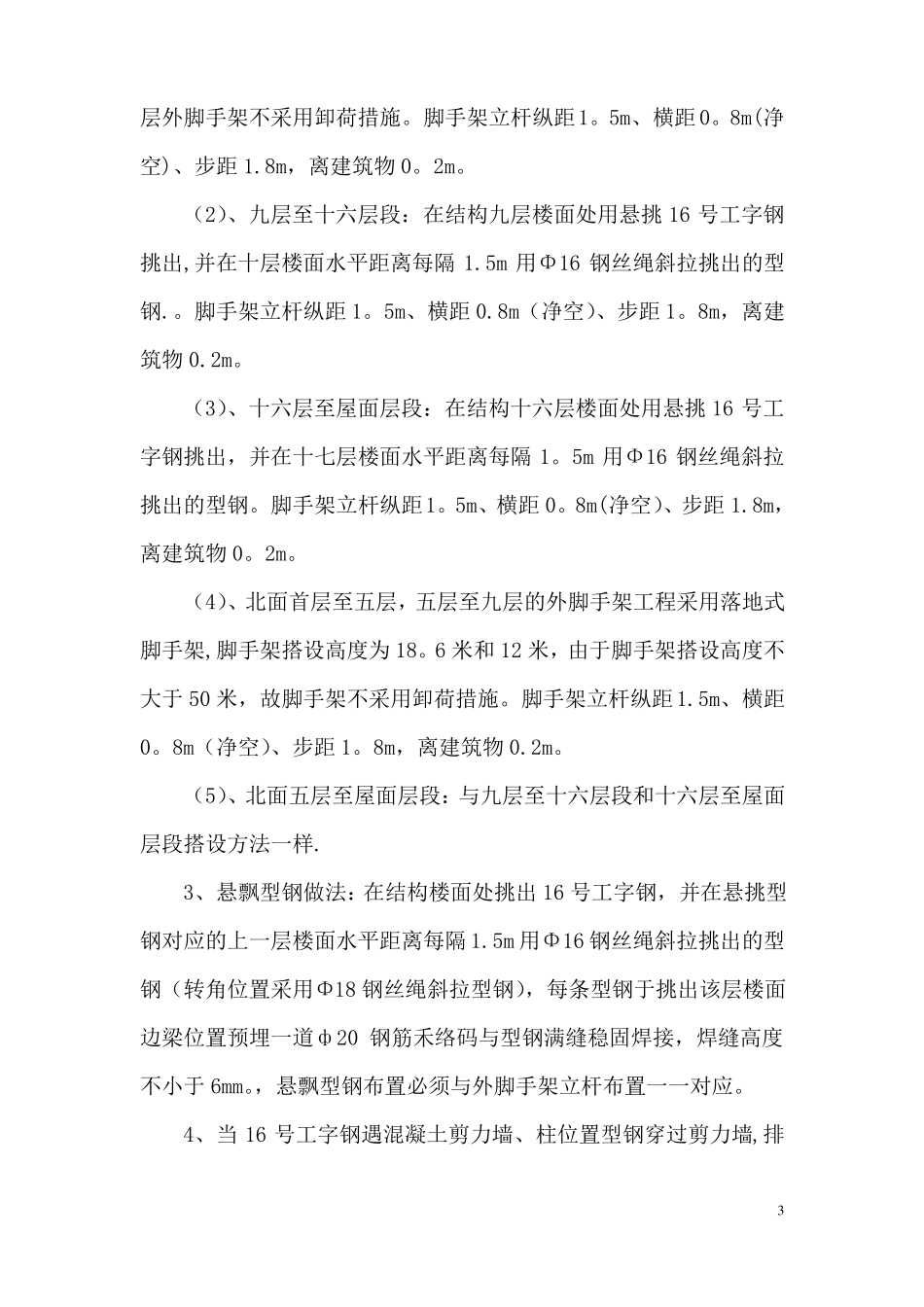

高层悬挑外架施工方案_第2页
2/85
高层悬挑外架施工方案_第3页
3/85
目录一、工程概况......................................1二、编制依据......................................2三、搭设方案......................................2四、施工材料......................................6五、施工方法及施工措施............................6六、施工准备及技术措施............................9七、安全技术措施.................................18八、排栅消防措施.................................19九、脚手架拆除...................................20十、外脚手架监测.................................24十一、安全应急救援预案...........................24十二、计算书及附图...............................35落地式钢管脚手架计算书...............................35悬挑式扣件式钢管脚手架计算书(30.6~51.6m)段.........43悬挑式扣件式钢管脚手架计算书(51。6~75m)段.........58脚手架架设在楼板上计算书.............................73一、工程概况工程名称:汇富名苑建设地点:化州市河西区桔城西路建设单位:化州市汇富房地产开发有限公司设计单位:广东省建工设计公司1监理单位:广东城建项目管理有限公司施工单位:广东省化州市建筑工程总公司汇富名苑地下2层;地上21层;建筑物最高高度:72。9m;首层层高为5。1m;2-5层层高为4。5米;其它楼层层高为3m。二、编制依据1、《建筑施工扣件式钢管脚手架安全技术规范》;2、《建筑施工高处作业安全技术规范》JGJ80—91;3、《建筑施工安全检查标准》JGJ59—2011;4、《施工现场临时用电安全技术规范》JGJ46—2005;5、该工程有关建筑、结构施工图;6、有关文件规范。三、搭设方案1、由于工程项目需要,首层至九层的外脚手架工程采用落地式脚手架;九层至屋面层采用于九层结构梁板上悬飘型钢支承九层至屋面层外脚手架的做法.2、本工程外脚手架其搭设方法如下:建筑最高高度为72。9米,首层至屋面层,脚手架搭设高度为75米,其搭设方法如下:(1)、南面首层至九层的外脚手架工程采用落地式脚手架,脚手架搭设高度为30.6米,由于脚手架搭设高度不大于50米,故首层至九2层外脚手架不采用卸荷措施。脚手架立杆纵距1。5m、横距0。8m(净空)、步距1.8m,离建筑物0。2m。(2)、九层至十六层段:在结构九层楼面处用悬挑16号工字钢挑出,并在十层楼面水平距离每隔1.5m用Φ16钢丝绳斜拉挑出的型钢.。脚手架立杆纵距1。5m、横距0.8m(净空)、步距1。8m,离建筑物0.2m。(3)、十六层至屋面层段:在结构十六层楼面处用悬挑16号工字钢挑出,并在十七层楼面水平距离每隔1。5m用Φ16钢丝绳斜拉挑出的型钢。脚手架立杆纵距1。5m、横距0。8m(净空)、步距1.8m,离建筑物0。2m。(4)、北面首层至五层,五层至九层的外脚手架工程采用落地式脚手架,脚手架搭设高度为18。6米和12米,由于脚手架搭设高度不大于50米,故脚手架不采用卸荷措施。脚手架立杆纵距1.5m、横距0。8m(净空)、步距1。8m,离建筑物0.2m。(5)、北面五层至屋面层段:与九层至十六层段和十六层至屋面层段搭设方法一样.3、悬飘型钢做法:在结构楼面处挑出16号工字钢,并在悬挑型钢对应的上一层楼面水平距离每隔1.5m用Φ16钢丝绳斜拉挑出的型钢(转角位置采用Φ18钢丝绳斜拉型钢),每条型钢于挑出该层楼面边梁位置预埋一道ф20钢筋禾络码与型钢满缝稳固焊接,焊缝高度不小于6mm。,悬飘型钢布置必须与外脚手架立杆布置一一对应。4、当16号工字钢遇混凝土剪力墙、柱位置型钢穿过剪力墙,排3珊拆除后再采用风割割去;安装砼剪力墙、柱位置悬飘16号工字钢时,应在型钢定于剪力墙或柱两条竖向主筋之间,不得因方便安装型钢的原因而减少或破坏、改变设计图纸要求的剪力墙或柱钢筋。5、女儿墙、电梯机房及水池位等以上位置的排栅搭设由天面层起搭设,立杆支承在天面层楼板,脚手架立杆纵距1.5m、横距0。8m、步距1.8m,离建筑物0.2m。6、脚手架作业层满铺冲压钢脚手板。在外脚手架各层平桥、斜桥、平台的外立杆内侧、安全网外面设挡脚板(必须扎牢),挡脚板外侧以红白相间油漆标识,挡脚板高度不小于200mm,板厚不小于10mm。7、外脚手架连...
