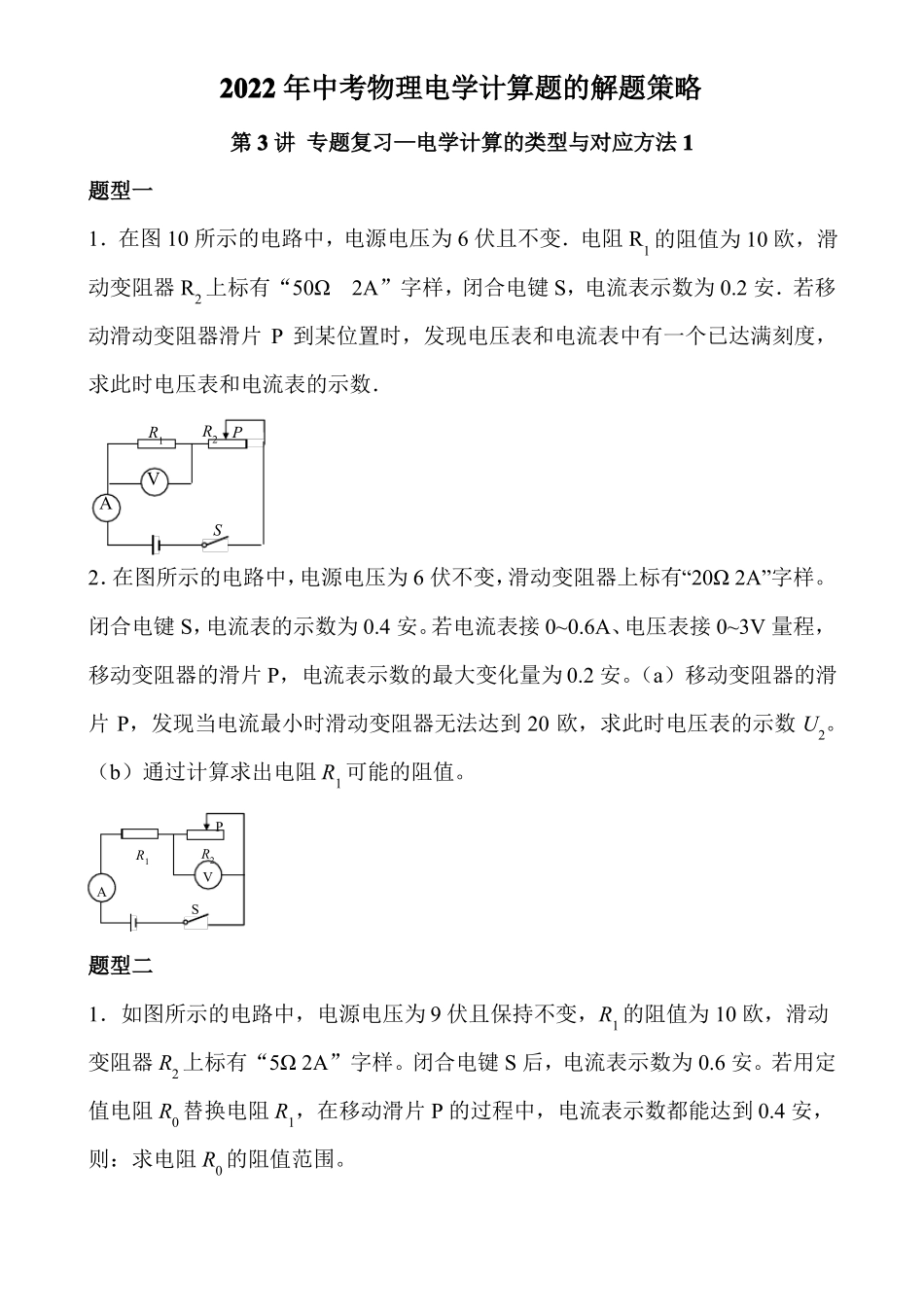

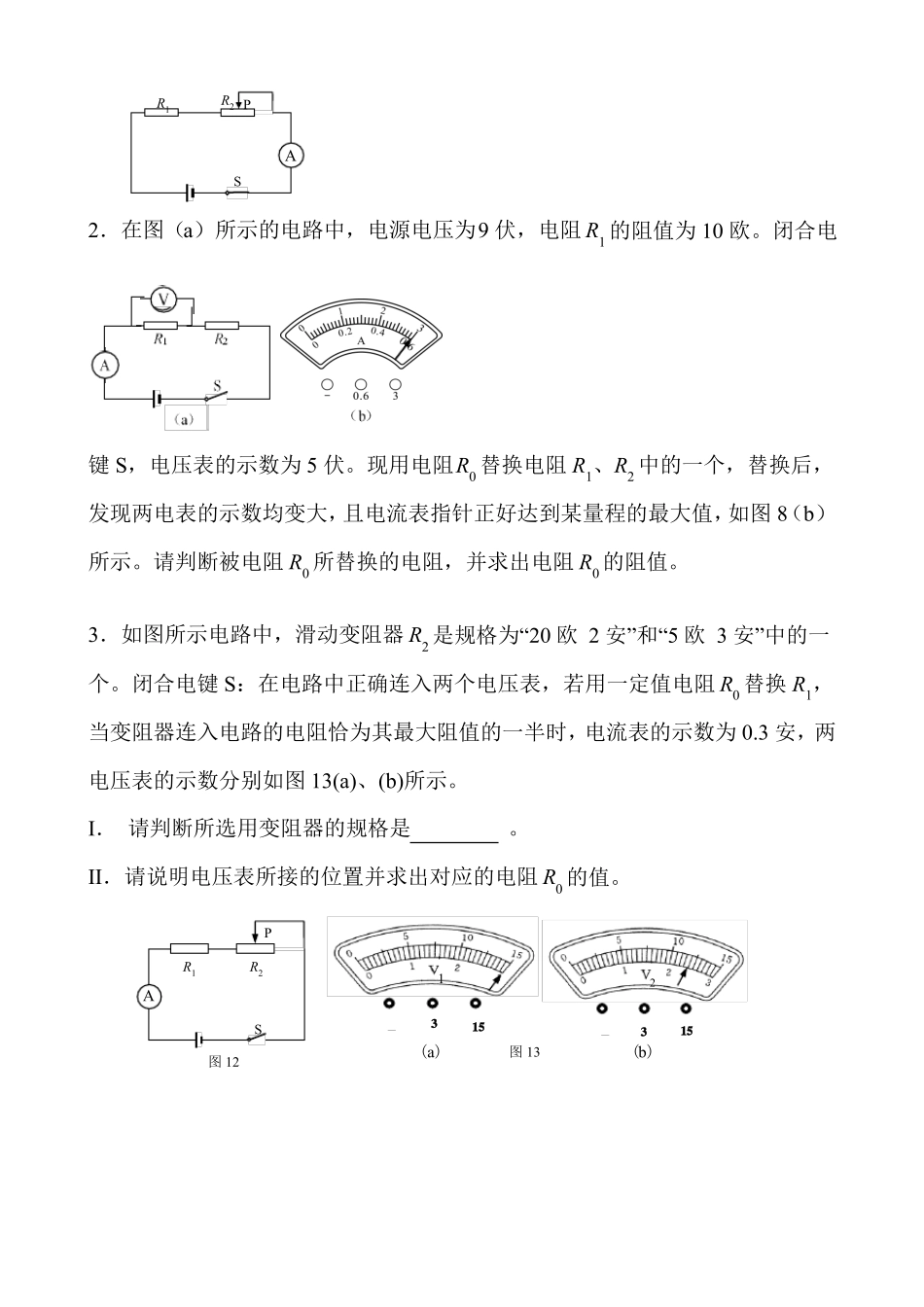

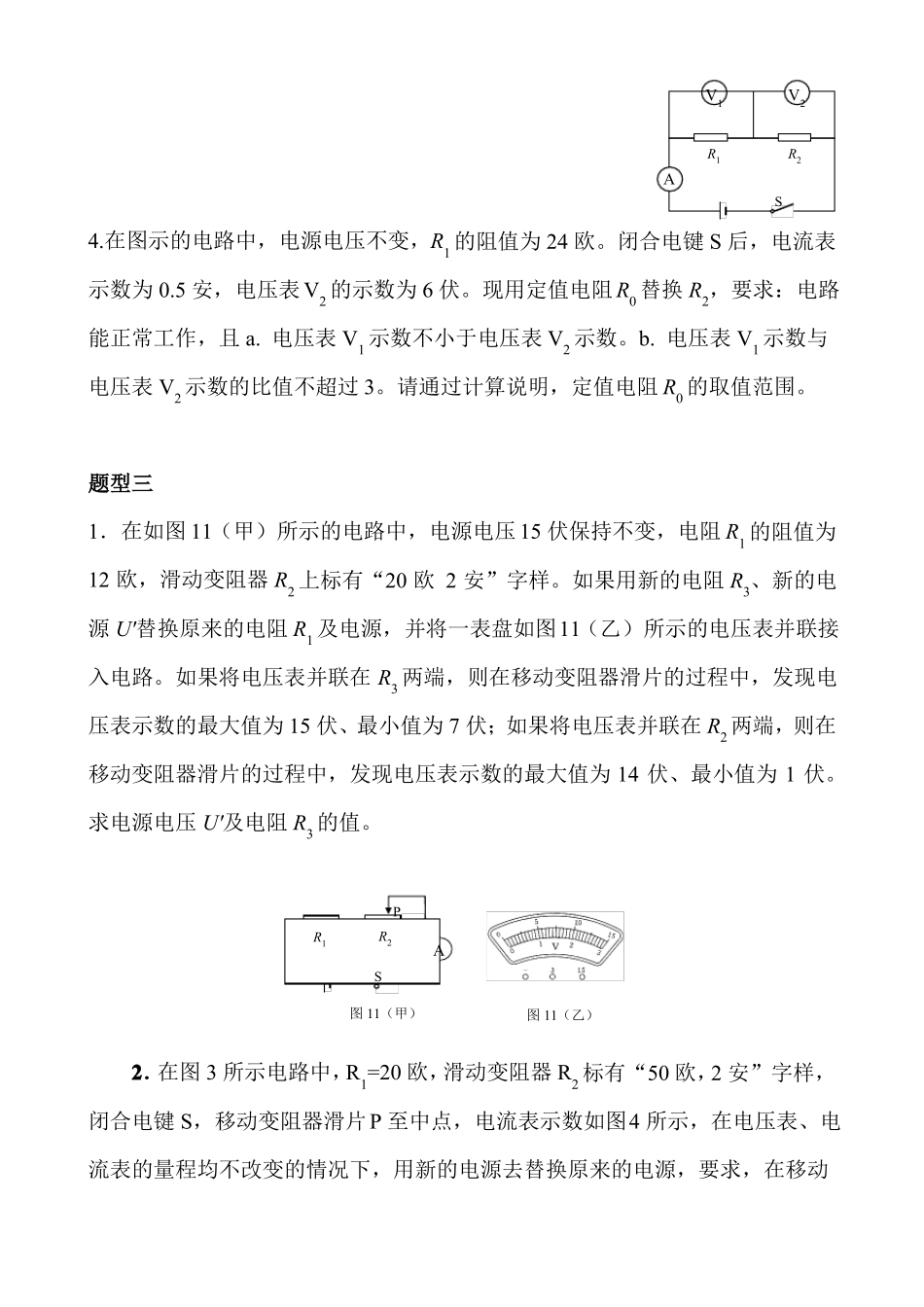

2022年中考物理电学计算题的解题策略第3讲专题复习—电学计算的类型与对应方法1题型一1．在图10所示的电路中，电源电压为6伏且不变．电阻R1的阻值为10欧，滑动变阻器R2上标有“50Ω2A”字样，闭合电键S，电流表示数为0.2安．若移动滑动变阻器滑片P到某位置时，发现电压表和电流表中有一个已达满刻度，求此时电压表和电流表的示数．R1R2PVAS2．在图所示的电路中，电源电压为6伏不变，滑动变阻器上标有“20Ω2A”字样。闭合电键S，电流表的示数为0.4安。若电流表接0~0.6A、电压表接0~3V量程，移动变阻器的滑片P，电流表示数的最大变化量为0.2安。（a）移动变阻器的滑片P，发现当电流最小时滑动变阻器无法达到20欧，求此时电压表的示数U2。（b）通过计算求出电阻R1可能的阻值。PR1ASR2V题型二1．如图所示的电路中，电源电压为9伏且保持不变，R1的阻值为10欧，滑动变阻器R2上标有“5Ω2A”字样。闭合电键S后，电流表示数为0.6安。若用定值电阻R0替换电阻R1，在移动滑片P的过程中，电流表示数都能达到0.4安，则：求电阻R0的阻值范围。R1R2PAS2．在图（a）所示的电路中，电源电压为9伏，电阻R1的阻值为10欧。闭合电键S，电压表的示数为5伏。现用电阻R0替换电阻R1、R2中的一个，替换后，发现两电表的示数均变大，且电流表指针正好达到某量程的最大值，如图8（b）所示。请判断被电阻R0所替换的电阻，并求出电阻R0的阻值。3．如图所示电路中，滑动变阻器R2是规格为“20欧2安”和“5欧3安”中的一个。闭合电键S：在电路中正确连入两个电压表，若用一定值电阻R0替换R1，当变阻器连入电路的电阻恰为其最大阻值的一半时，电流表的示数为0.3安，两电压表的示数分别如图13(a)、(b)所示。I．请判断所选用变阻器的规格是。II．请说明电压表所接的位置并求出对应的电阻R0的值。R1APR21—2S315—315图12图13(a)(b)V1R1V2R2SA4.在图示的电路中，电源电压不变，R1的阻值为24欧。闭合电键S后，电流表示数为0.5安，电压表V2的示数为6伏。现用定值电阻R0替换R2，要求：电路能正常工作，且a.电压表V1示数不小于电压表V2示数。b.电压表V1示数与电压表V2示数的比值不超过3。请通过计算说明，定值电阻R0的取值范围。题型三1．在如图11（甲）所示的电路中，电源电压15伏保持不变，电阻R1的阻值为12欧，滑动变阻器R2上标有“20欧2安”字样。如果用新的电阻R3、新的电源U'替换原来的电阻R1及电源，并将一表盘如图11（乙）所示的电压表并联接入电路。如果将电压表并联在R3两端，则在移动变阻器滑片的过程中，发现电压表示数的最大值为15伏、最小值为7伏；如果将电压表并联在R2两端，则在移动变阻器滑片的过程中，发现电压表示数的最大值为14伏、最小值为1伏。求电源电压U'及电阻R3的值。PR1R2S图11（甲）图11（乙）A2．在图3所示电路中，R1=20欧，滑动变阻器R2标有“50欧，2安”字样，闭合电键S，移动变阻器滑片P至中点，电流表示数如图4所示，在电压表、电流表的量程均不改变的情况下，用新的电源去替换原来的电源，要求，在移动滑动变阻器滑片的过程中，两电表分别能达到某量程的满刻度，且电路正常工作。求满足上述要求替换电源的电压（求电源电压范围）。10251PR1R215130020.20.43002AV0.6VA315--0.63S图4图33．在图7（a）所示的电路中，电阻R1的阻值为10欧，滑动变阻器R2上标有“20Ω2A”的字样，所用电表规格如图8（b）所示。ASR1R2PV（a）图7（b）若电源电压可变，但该电源电压需满足如下要求：在此电路中选择合适的电表量程后，移动变阻器的滑片P，能使两电表的指针分别达到满刻度，且不损坏电路元件。(a)应选择：电流表的量程为__________安，电压表的量程为__________伏；(b)能满足要求的电源电压的范围为__________伏；(c)求在该电源电压范围下，变阻器R2连入电路中所能达到的最大阻值。题型四、电路动态变化1．如图所示的电路中，电源电压保持不变，闭合电键后，电流表的示数为0.1p安，电压表V1的示数为1伏。在移动变阻器R2滑片P的过程中，电压表V1的电压分别为U0、5U0时，电压表V2示数与电流表示数的乘积相等，求电源电压。SR1V1R2V2A2．如图（a）所示的电路，电源电压不变，电阻R1的阻值为10欧，滑动...
