电阻式液位计课件VIP免费

电阻式液位计课件_第1页
1/26
电阻式液位计课件_第2页
2/26
电阻式液位计课件_第3页
3/26

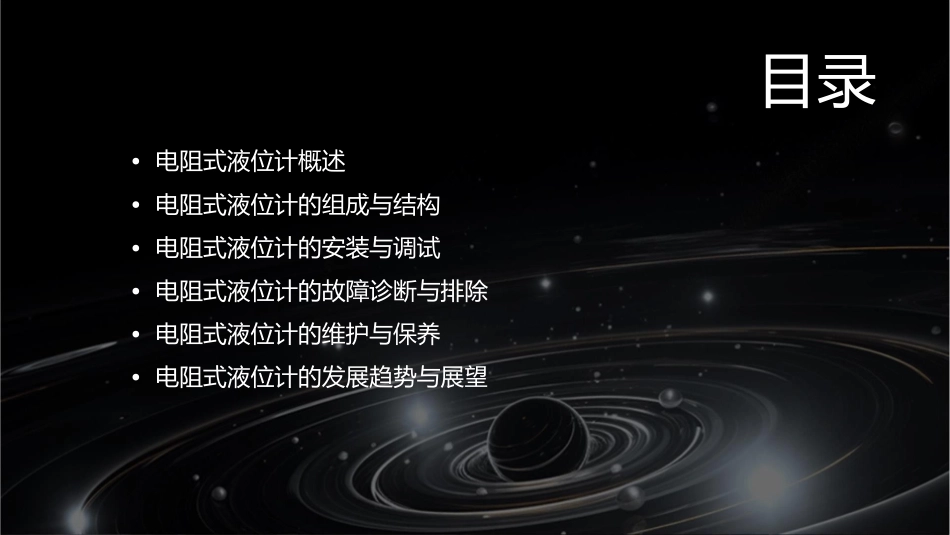

目录•电阻式液位计概述•电阻式液位计的组成与结构•电阻式液位计的安装与调试•电阻式液位计的故障诊断与排除•电阻式液位计的维护与保养•电阻式液位计的发展趋势与展望定义与工作原理定义电阻式液位计是一种利用液体的导电性来测量液位的仪表。工作原理通过测量电极浸入液体时的电阻值变化,根据液体的导电性能和液位高度之间的比例关系,计算出液位高度。种类与特点010203电极式液位计浮球式液位计电阻片式液位计结构简单,适用于导电液体,但精度较低。适用于非导电液体,精度较高,但结构复杂。精度较高,适用于导电和非导电液体,但价格较高。应用领域01020304石油化工制药行业环保行业其他领域用于油罐、反应釜等设备的液位测量。用于发酵罐、储液罐等设备的液位测量。用于污水处理、废水池等设备的液位测量。如食品、饮料、水处理等行业也广泛应用电阻式液位计。测量部分01测量部分由传感器和测量电路组成,传感器是电阻式液位计的核心部分,用于检测液位高度并将其转换为电信号。02测量电路的作用是将传感器输出的电信号进行放大、滤波和线性化处理,以便更好地进行后续处理和显示。显示部分显示部分通常由LED或LCD显示屏组成,用于实时显示液位高度和测量值。显示屏应具有高清晰度、高亮度和高对比度等特点,以便在各种环境下都能清晰地显示测量值。输出部分输出部分包括模拟输出和数字输出两种方式,模拟输出是将液位高度转换为连续变化的模拟信号,如4-20mA或0-10V等;数字输出则是将液位高度转换为数字信号,通过通讯接口进行传输。输出部分应具有高精度、低噪声和稳定性好的特点,以确保测量值的准确性和可靠性。安装前的准备了解设备准备工具检查环境熟悉电阻式液位计的原理、结构、性能参数及使用要求,以便正确安装和调试。根据安装需要,准备合适的工具和材料,如螺丝刀、扳手、导线等。确保安装环境符合要求,如温度、湿度、压力等,并清理干净安装位置。安装步骤确定安装位置固定传感器连接线路安装其他附件根据使用需求和安全规范,选择合适的位置进行安装,并确保便于调试和维护。将传感器固定在选定的位置上,确保传感器与液体接触部分密封良好,无泄漏。按照说明书要求,正确连接传感器线路,确保连接牢固可靠。如显示仪表、变送器等,按照说明书要求进行安装。调试与校准开机自检校准量程接通电源后,进行开机自检,检查液位计是否正常工作。在已知液位高度的情况下,调整液位计的量程,使其显示准确值。校准零点测试功能在无液体的情况下,调整液位计的零点,使其显示为零。检查液位计的各种功能是否正常,如报警、控制输出等。常见故障分析仪表无显示传感器不响应可能是传感器内部故障或线路接触不可能是电源故障或仪表内部元件损坏。良。显示值偏差可能是传感器受污染或线路连接不良。故障诊断方法替换法用正常工作的部件替换可能存在故观察法障的部件,以确定故障位置。通过观察仪表的显示和外观,初步判断故障原因。测量法使用万用表等工具测量电路的电压、电阻等参数,判断故障原因。故障排除步骤检查电源检查线路连接确保仪表供电正常,检查电源线是否松动或检查传感器和仪表之间的线路连接是否良好,是否有松动或断路。损坏。清洁传感器更换部件如果传感器受到污染,应进行清洁处理,以如果仪表内部元件损坏,需要更换相应的部恢复其正常功能。件。日常维护每日检查清洁连接检查检查液位计的外观是否正常,没有明显的破损或异常。用软布轻轻擦拭液位计的表面,保持清洁。检查液位计的接线是否牢固,没有松动或脱落。定期保养定期清洗根据使用情况,定期拆下液位计进行清洗,去除污垢和杂质。检查传感器定期检查液位计的传感器是否正常工作,如有异常及时处理。校准根据需要,定期对液位计进行校准,确保测量准确度。常见问题处理测量不准确检查液位计的传感器是否正常,校准液位计,重新调整测量参数。显示异常检查液位计的电源和信号线是否正常,如有问题及时修复或更换。传感器故障如传感器损坏,需及时更换传感器,并重新校准液位计。技术创新与改进精度提升010203通过改进传感器设计和制造工艺,提高电阻式液位计的测量精度和稳定性。智能...
