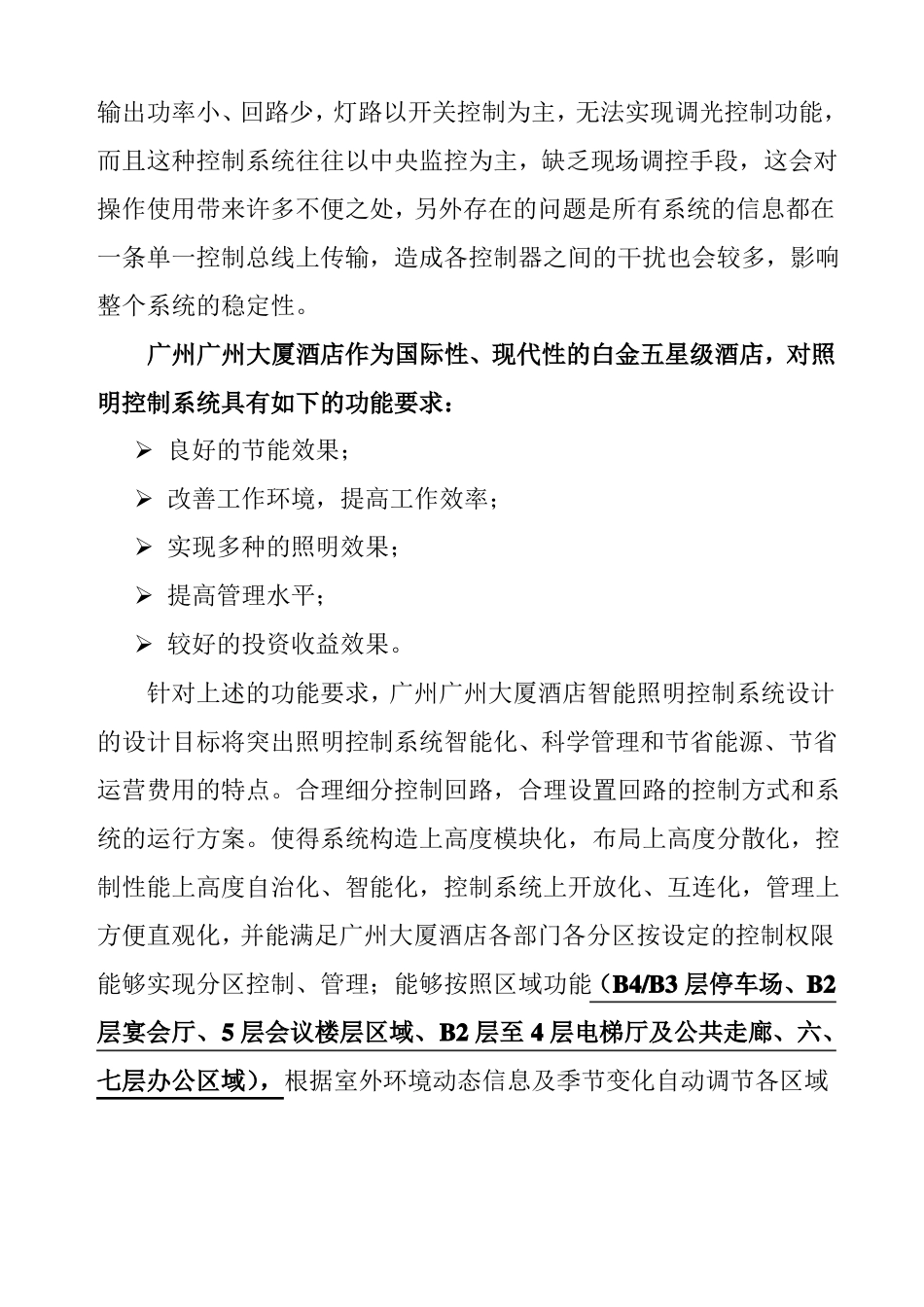

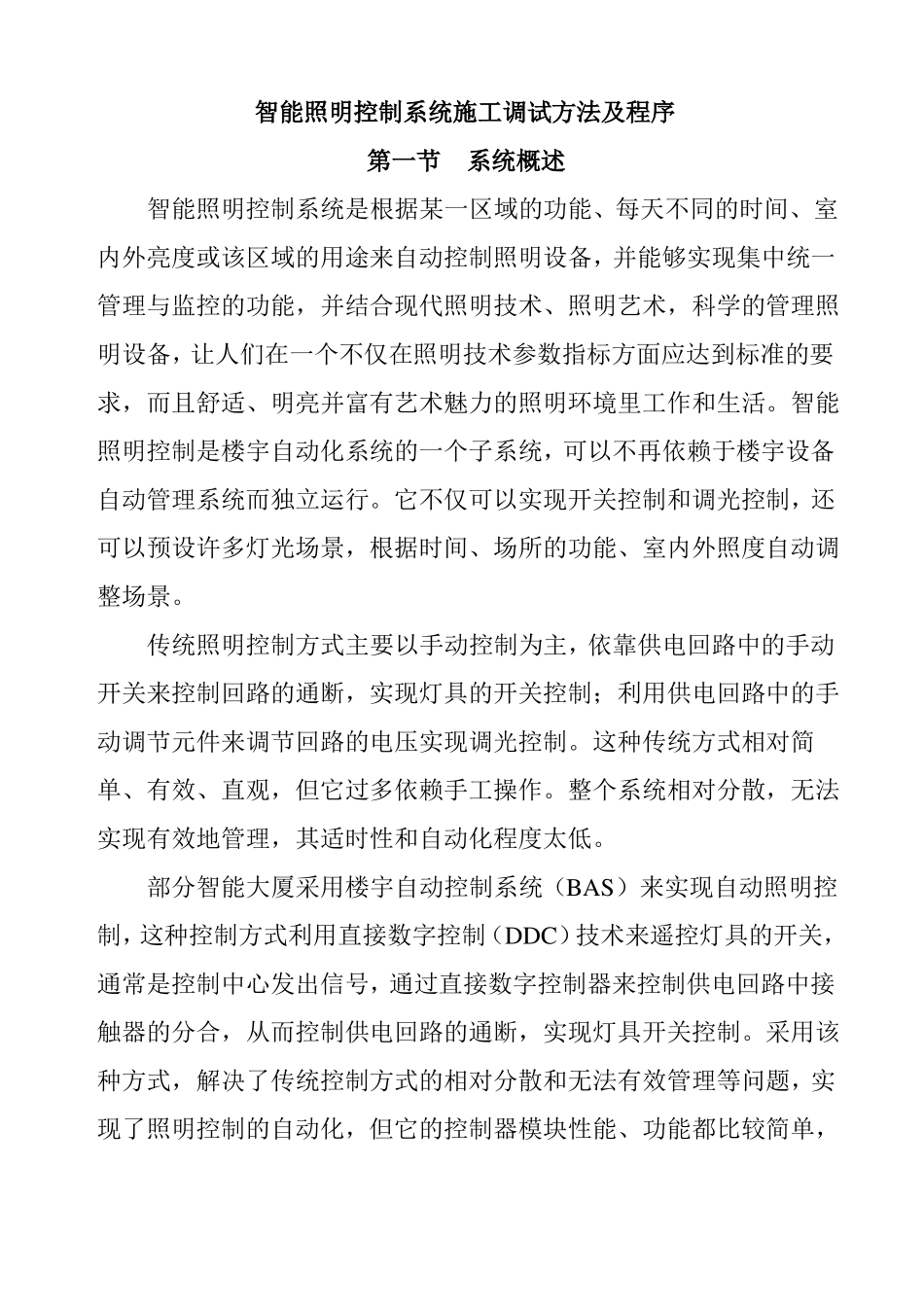

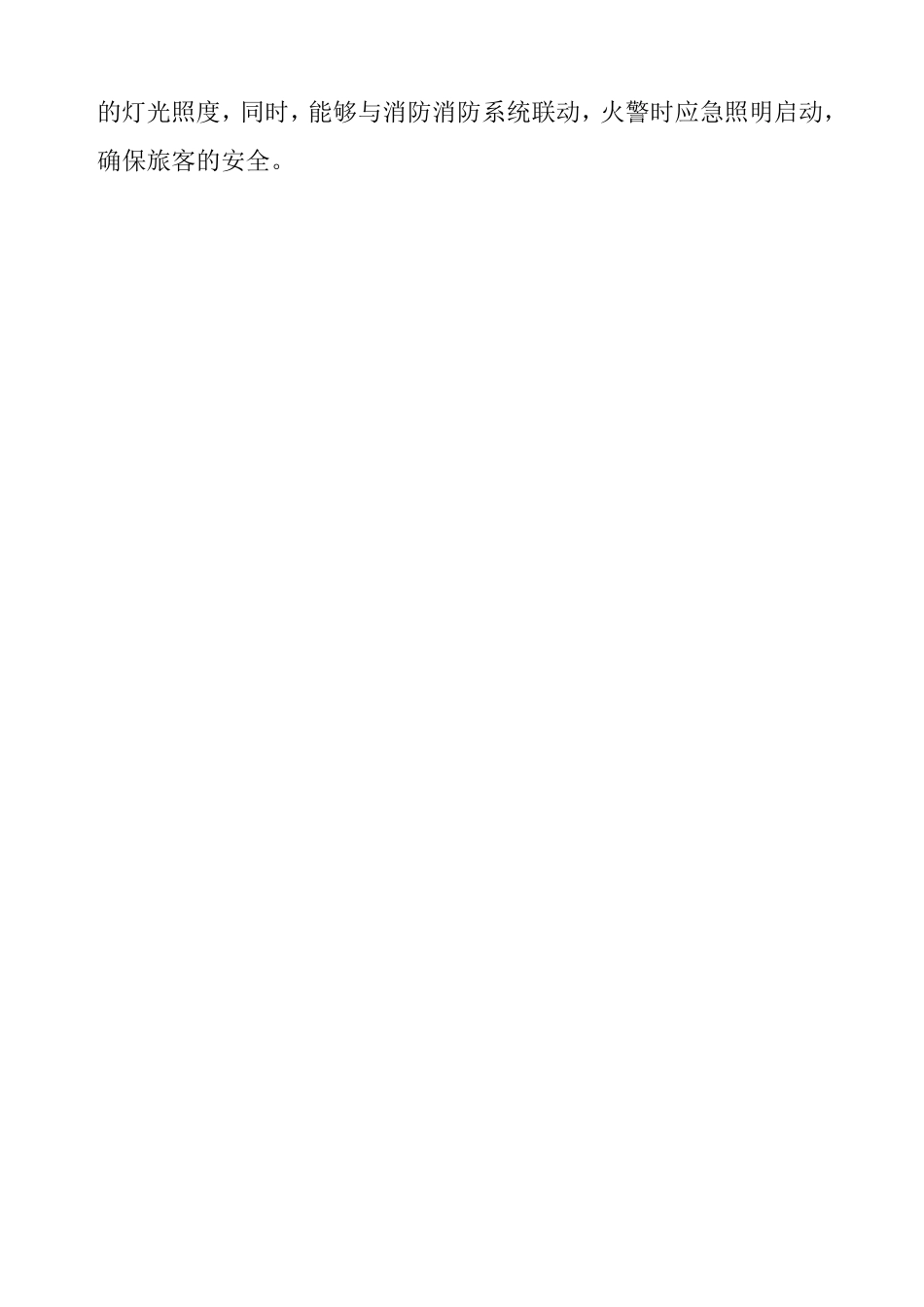

智能照明控制系统施工调试方法及程序第一节系统概述智能照明控制系统是根据某一区域的功能、每天不同的时间、室内外亮度或该区域的用途来自动控制照明设备，并能够实现集中统一管理与监控的功能，并结合现代照明技术、照明艺术，科学的管理照明设备，让人们在一个不仅在照明技术参数指标方面应达到标准的要求，而且舒适、明亮并富有艺术魅力的照明环境里工作和生活。智能照明控制是楼宇自动化系统的一个子系统，可以不再依赖于楼宇设备自动管理系统而独立运行。它不仅可以实现开关控制和调光控制，还可以预设许多灯光场景，根据时间、场所的功能、室内外照度自动调整场景。传统照明控制方式主要以手动控制为主，依靠供电回路中的手动开关来控制回路的通断，实现灯具的开关控制；利用供电回路中的手动调节元件来调节回路的电压实现调光控制。这种传统方式相对简单、有效、直观，但它过多依赖手工操作。整个系统相对分散，无法实现有效地管理，其适时性和自动化程度太低。部分智能大厦采用楼宇自动控制系统（BAS）来实现自动照明控制，这种控制方式利用直接数字控制（DDC）技术来遥控灯具的开关，通常是控制中心发出信号，通过直接数字控制器来控制供电回路中接触器的分合，从而控制供电回路的通断，实现灯具开关控制。采用该种方式，解决了传统控制方式的相对分散和无法有效管理等问题，实现了照明控制的自动化，但它的控制器模块性能、功能都比较简单，输出功率小、回路少，灯路以开关控制为主，无法实现调光控制功能，而且这种控制系统往往以中央监控为主，缺乏现场调控手段，这会对操作使用带来许多不便之处，另外存在的问题是所有系统的信息都在一条单一控制总线上传输，造成各控制器之间的干扰也会较多，影响整个系统的稳定性。广州广州大厦酒店作为国际性、现代性的白金五星级酒店，对照明控制系统具有如下的功能要求：➢良好的节能效果；➢改善工作环境，提高工作效率；➢实现多种的照明效果；➢提高管理水平；➢较好的投资收益效果。针对上述的功能要求，广州广州大厦酒店智能照明控制系统设计的设计目标将突出照明控制系统智能化、科学管理和节省能源、节省运营费用的特点。合理细分控制回路，合理设置回路的控制方式和系统的运行方案。使得系统构造上高度模块化，布局上高度分散化，控制性能上高度自治化、智能化，控制系统上开放化、互连化，管理上方便直观化，并能满足广州大厦酒店各部门各分区按设定的控制权限能够实现分区控制、管理；能够按照区域功能（B4/B3层停车场、B2层宴会厅、5层会议楼层区域、B2层至4层电梯厅及公共走廊、六、七层办公区域），根据室外环境动态信息及季节变化自动调节各区域的灯光照度，同时，能够与消防消防系统联动，火警时应急照明启动，确保旅客的安全。智能照明控制系统示意图第二节一、施工流程图系统施工方法及工艺措施系统施工准备系统布线箱体模块安装现场前端设备安装硬件系统接线软件调试，实现各种控制功能二、施工方法及工艺措施1、系统安装施工前根据产品的技术要求，明确系统安装方式。智能照明控制系统安装分三部分：系统布线、箱体模块安装、现场前端设备安装。1.1系统安装环境要求智能照明控制系统是高科技电力电子产品，系统内既有弱电电路，也有强电电路，安装技术人员必须兼顾两方面的知识技能，同时对安装及工作环境也必须按照相关产品的安装手册的要求。一般情况下，安装时必须注意以下要求：➢工作温度一般在2～40°C，个别产品有不同，如彩色触摸屏在0～30°C，设计方案及施工时，一定要按照相关要求执行；➢设备会发热，安装设备场所必须通风，严禁阻塞设备的通风散热孔；➢未明确标明室外使用产品（如室外照度传感器），均为室内使用，若须室外使用，应采取防水、防尘措施；➢不同设备间距有一定的要求，必须按照设备通风散热要求，以及方便施工接线；如调光器硅箱的上下间距不应小于100mm，左右不应小于30mm；➢灰尘会影响设备的散热，也会由于环境潮湿而导致设备控制失灵，甚至损坏，因此必须定期除尘；➢对于安装有散热风扇的设备，需要定时检查风扇，风扇损坏要及时更换。1.2系统布线工程智能照明控制系统的...
