光伏电缆敷设施工方案VIP免费

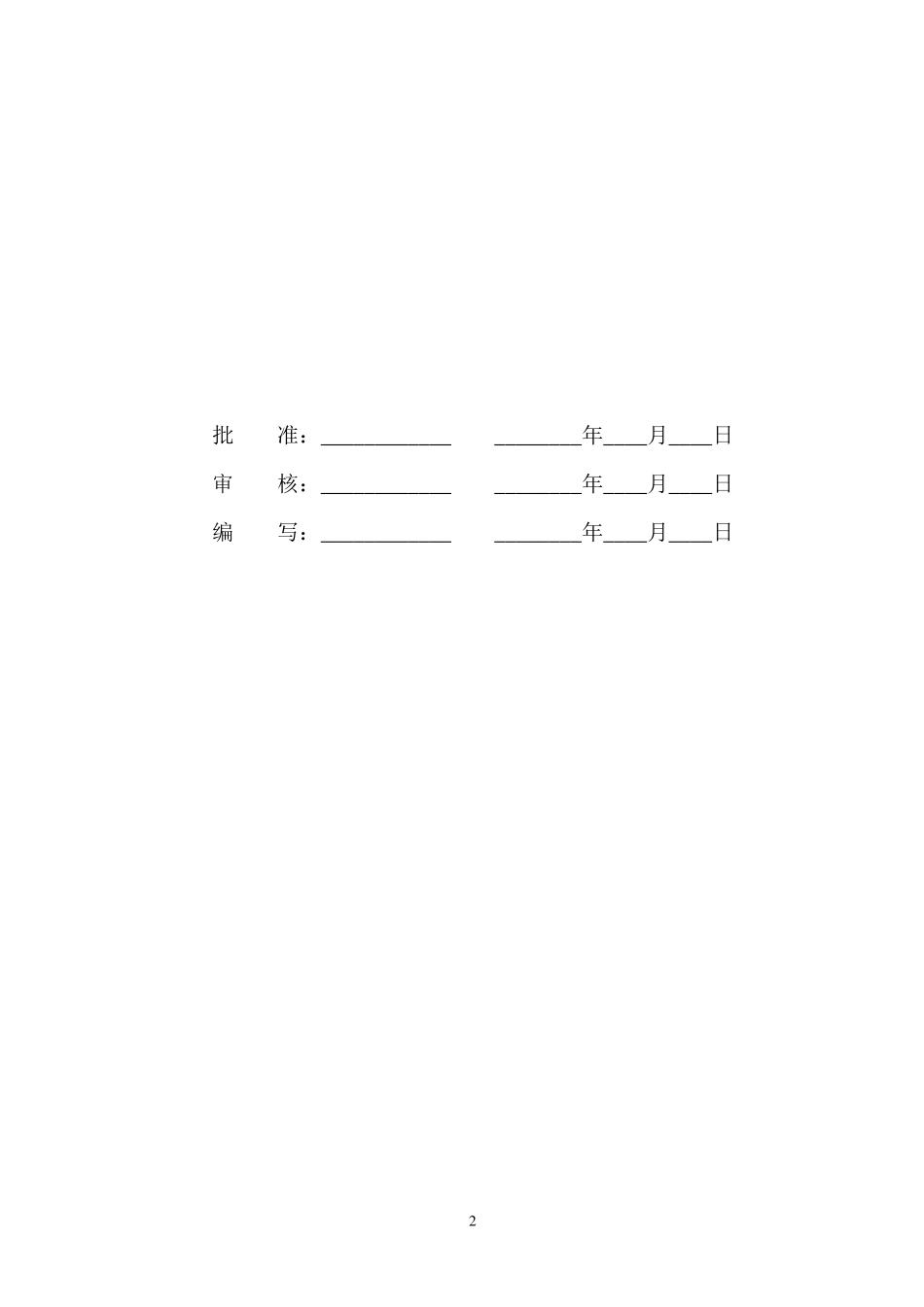

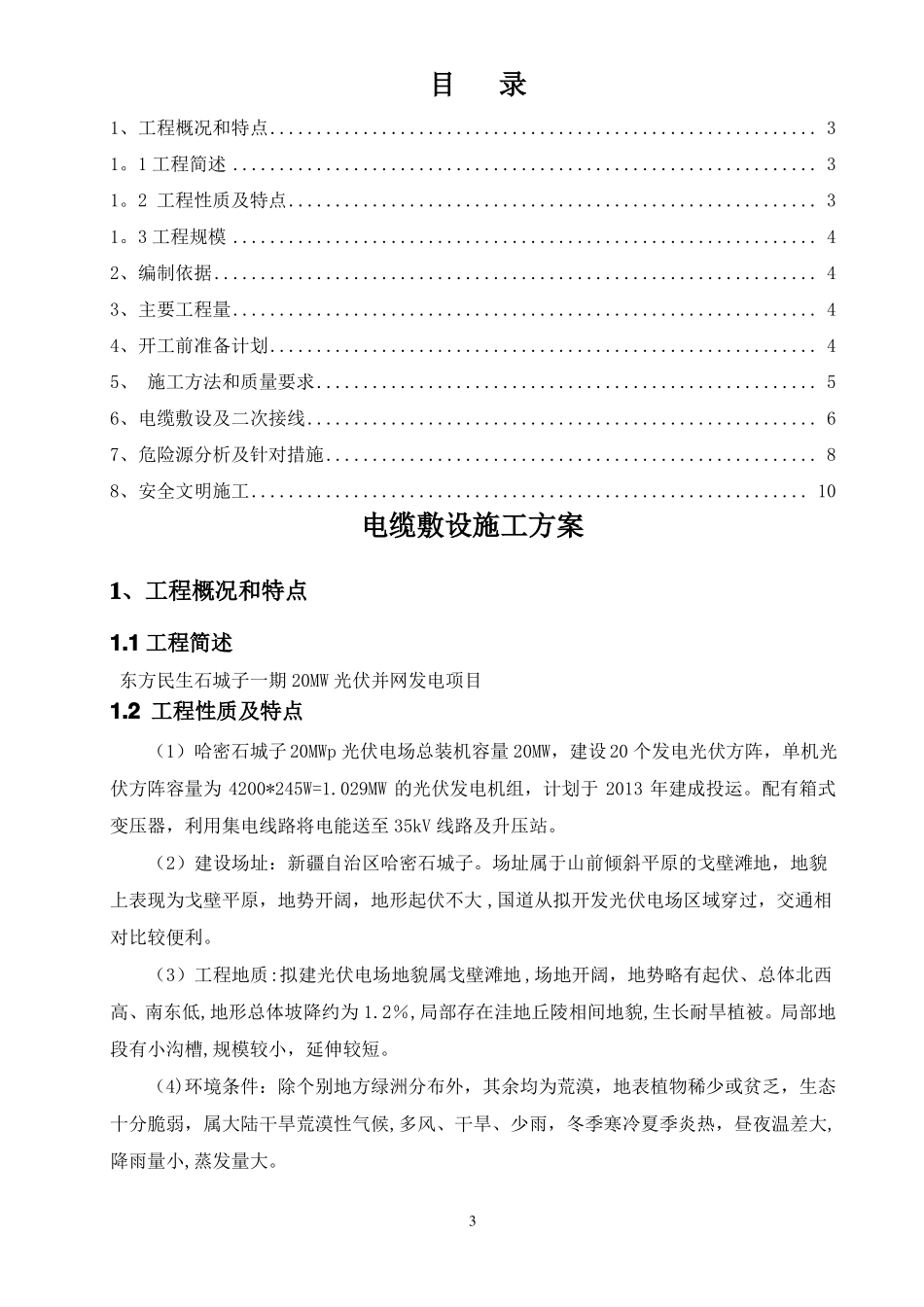

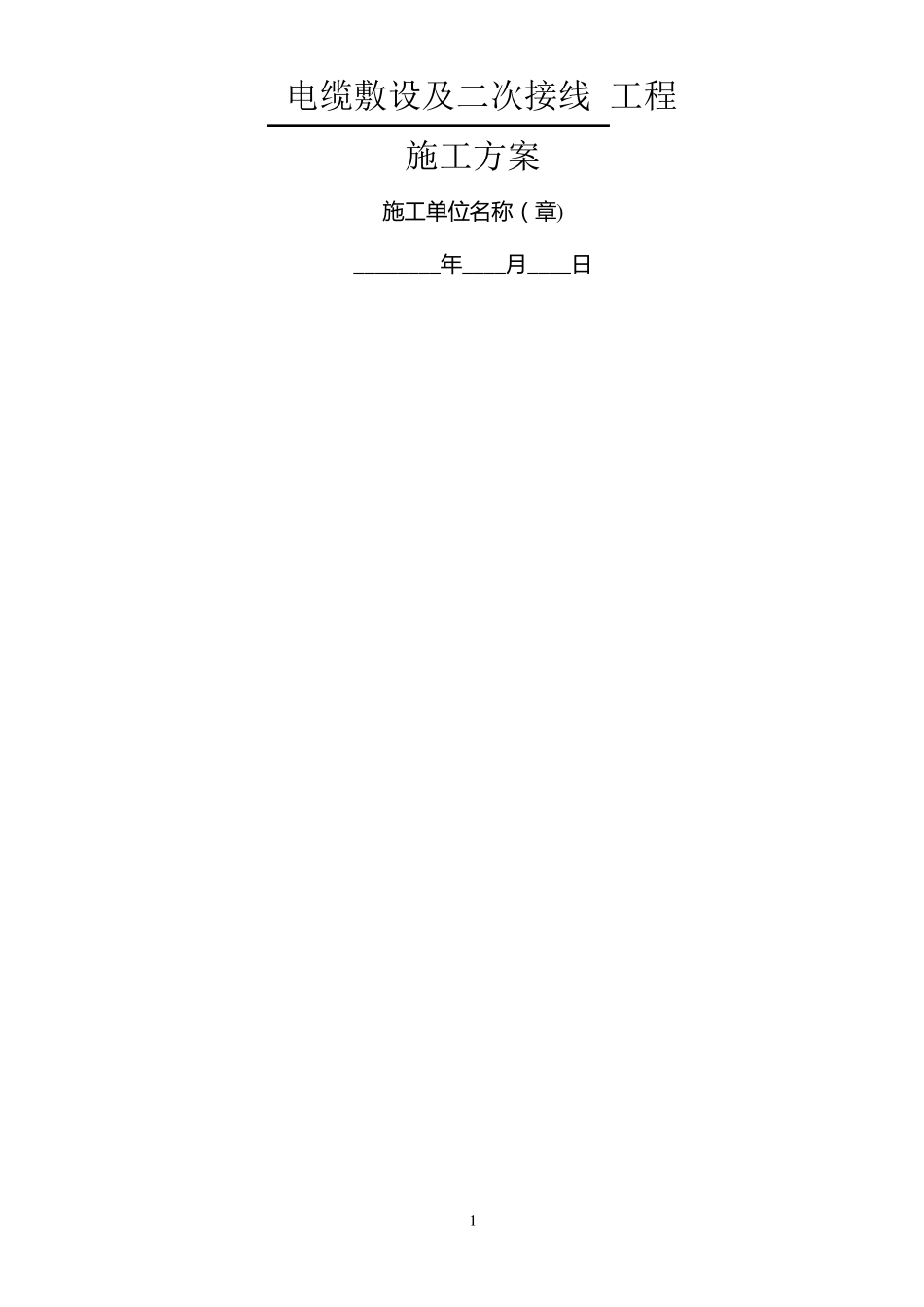

电缆敷设及二次接线工程施工方案施工单位名称（章)________年____月____日1批准：____________审核：____________编写：____________________年____月____日________年____月____日________年____月____日2目录1、工程概况和特点...........................................................31。1工程简述...............................................................31。2工程性质及特点.........................................................31。3工程规模...............................................................42、编制依据.................................................................43、主要工程量...............................................................44、开工前准备计划...........................................................45、施工方法和质量要求......................................................56、电缆敷设及二次接线.......................................................67、危险源分析及针对措施.....................................................88、安全文明施工............................................................10电缆敷设施工方案1、工程概况和特点1.1工程简述东方民生石城子一期20MW光伏并网发电项目1.2工程性质及特点（1）哈密石城子20MWp光伏电场总装机容量20MW，建设20个发电光伏方阵，单机光伏方阵容量为4200*245W=1.029MW的光伏发电机组，计划于2013年建成投运。配有箱式变压器，利用集电线路将电能送至35kV线路及升压站。（2）建设场址：新疆自治区哈密石城子。场址属于山前倾斜平原的戈壁滩地，地貌上表现为戈壁平原，地势开阔，地形起伏不大,国道从拟开发光伏电场区域穿过，交通相对比较便利。（3）工程地质:拟建光伏电场地貌属戈壁滩地,场地开阔，地势略有起伏、总体北西高、南东低,地形总体坡降约为1.2％,局部存在洼地丘陵相间地貌,生长耐旱植被。局部地段有小沟槽,规模较小，延伸较短。（4)环境条件：除个别地方绿洲分布外，其余均为荒漠，地表植物稀少或贫乏，生态十分脆弱，属大陆干旱荒漠性气候,多风、干旱、少雨，冬季寒冷夏季炎热，昼夜温差大,降雨量小,蒸发量大。31。3工程规模20MW光伏发电2、编制依据2.1东方民生石城子一期20MWp光伏并网发电项目电气安装图纸2。2《电气装置安装工程质量检验及评定规程》DL/T5161.8—20022.3《电气装置安装工程盘柜及二次回路施工及验收规范》GB50171—2006；2.4《电气装置安装工程接地装置施工及验收规范》GB50169—20062。5国家经济贸易委员会《电力建设安全工作规程》（DL5009。1-2002）2。6《电力建设安全健康与环境管理工作规定》国电公司2002-013、主要工程量序号1234567891011名称电力电缆电力电缆电力电缆电力电缆电力电缆电力电缆电力电缆电力电缆电力电缆电力电缆电力电缆型号ZR—YJV—0.6/12×10NH—YJV-0.6/12×16NH—YJV—0。6/12×6ZR-BV（BVR)-0.752x2。5+1x2.5ZR-YJV-0.6/13×35+2×16ZRC—YJV-0。6/13×4ZR—YJV22-26/353×50ZR—YJV—0。6/14×10ZR—YJV-0.6/14×16ZR-YJV—0.6/14×4ZR—YJV—26/353×95+2*32单位数量备注米米米米米米米米米米米112771921851198249466204、开工前准备计划4。1人员准备计划电缆敷设：技术负责人2名,安装工8名,辅助工15名。电缆接线:技术负责人2名，安装共8名,试验工2名，辅助工：8名.4.2工机具准备计划4序号12345678名称万用表压线钳尖嘴钳剥线钳20cm十字螺丝刀15cm十字螺丝刀30cm十字螺丝刀10cm十字螺丝刀数量211210414212单位个套把把把把把把备注5、施工方法和质量要求5。1电缆出库5。1。1电缆出库应根据施工图认真核对需出库电缆的规格、型号、数量是否符合设计要求，且应标示清楚。电缆盘外观完整无损，合格证等产品文件齐全.对由多根电缆缠绕在同一个盘上的电缆盘，应记录其内外层电缆的长度和缠绕次序，以利于合理安排敷设。5.1.2电缆出库运输过程中,采有机械吊装和运输,严禁将电缆盘直接由车上推下,同时电缆盘不应平放运输和贮存。短距离的运输可采用滚动电缆盘...
