电冰箱制冷系统结构与工作原理分析课件VIP免费

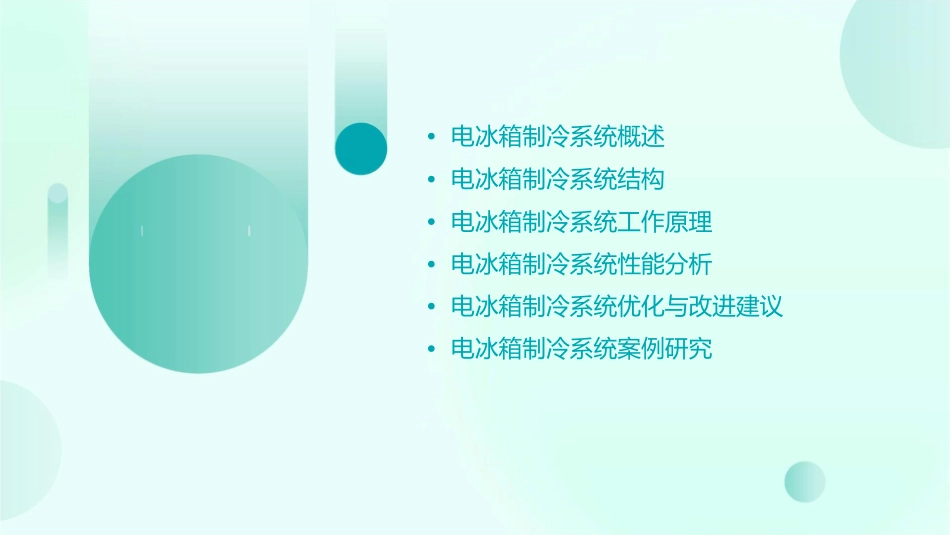

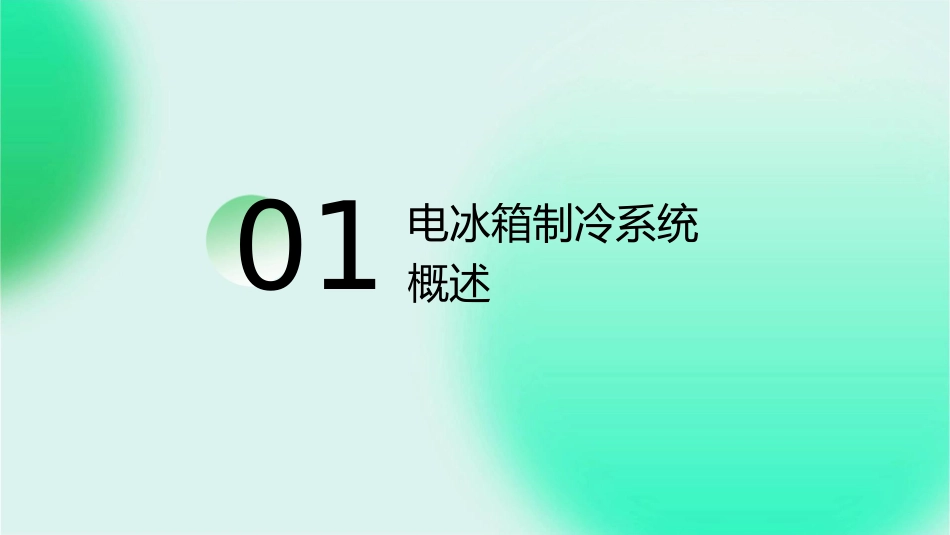

电冰箱制冷系统结构与工作原理分析课件•电冰箱制冷系统概述•电冰箱制冷系统结构•电冰箱制冷系统工作原理•电冰箱制冷系统性能分析•电冰箱制冷系统优化与改进建议•电冰箱制冷系统案例研究01电冰箱制冷系统概述制冷系统的定义01制冷系统是指通过特定方式将热量从被冷却物体转移至周围介质（通常为空气或水），从而使物体温度降低的系统。02制冷系统通常由制冷剂、压缩机、冷凝器、膨胀阀和蒸发器等主要部件组成。制冷系统的重要性制冷系统在日常生活和工业生产中具有广泛的应用，如食品保鲜、工业冷却、空调等。制冷系统能够保持物品的新鲜度和质量，防止食品腐烂和工业设备过热，提高生活和工业生产的效率。制冷系统的历史与发展制冷系统的历史可以追溯到古代，人们使用冰来冷却食品。19世纪末，随着工业革命的发展，制冷技术得到了改进，出现了机械制冷系统。现代制冷系统的发展涉及多个领域的技术进步，如材料科学、热力学、电子学和控制工程等。02电冰箱制冷系统结构压缩机压缩机是制冷系统的核心部件，负责压缩制冷剂，使其压力和温度升高。压缩机是制冷循环的动力源，它通过机械方式将制冷剂压缩，使其压力和温度升高。压缩机的种类很多，常见的有往复活塞式、旋转式和涡旋式等。冷凝器冷凝器的作用是将压缩机送来的高温高压气态制冷剂冷凝成液体，释放出热量。冷凝器是一种热交换器，通常采用金属管和散热片制成。高温高压气态制冷剂在冷凝器中散热，逐渐冷凝成液体，同时释放出热量。冷凝器一般安装在冰箱的后部或底部。膨胀阀膨胀阀的作用是将高压液态制冷剂节流成低温低压雾状制冷剂，以便于蒸发器中吸收热量。膨胀阀是一种节流装置，通常安装在冷凝器和蒸发器之间。高压液态制冷剂经过膨胀阀时，会通过节流作用变成低温低压雾状制冷剂。这个过程伴随着压力和温度的降低，使得制冷剂能够更好地吸收热量。蒸发器蒸发器的作用是吸收热量，使制冷剂蒸发成气态，从而实现制冷效果。蒸发器也是一种热交换器，通常采用金属管和翅片制成。低温低压雾状制冷剂在蒸发器中吸收热量，逐渐蒸发成气态。蒸发器一般安装在冰箱的冷冻室和冷藏室内。03电冰箱制冷系统工作原理压缩过程总结词通过压缩机将制冷剂压缩成高压、高温的气态。详细描述压缩过程是电冰箱制冷系统的起始步骤，通过压缩机对制冷剂进行加压，使其从低压气态变为高压气态。压缩过程中，制冷剂的温度也会随之升高。冷凝过程总结词高温、高压的制冷剂气体与周围空气进行热交换，将热量传递给空气，自身则被冷却并凝结成液体。详细描述在冷凝过程中，制冷剂气体与电冰箱外部的空气进行热交换，将热量排出电冰箱，同时自身冷却并凝结成液态。这一过程通常在电冰箱的冷凝器中进行。膨胀过程总结词制冷剂液体通过节流装置进入膨胀过程，压力和温度急剧下降。详细描述在膨胀过程中，制冷剂液体会经过节流装置，如毛细管或热力膨胀阀，压力和温度急剧下降。这个过程使制冷剂的体积增大，便于蒸发。蒸发过程总结词制冷剂液体蒸发成气体，吸收周围环境的热量，达到制冷效果。详细描述在蒸发过程中，制冷剂液体在蒸发器中吸收电冰箱内部的热量，并蒸发成气体。这个过程会吸收周围环境的热量，从而达到制冷效果。蒸发后的制冷剂再次回到压缩机，完成循环。04电冰箱制冷系统性能分析制冷效率制冷效率影响因素指电冰箱在单位时间内从密闭空间中移除的热量，通常以“冷吨”或“吨”为单位进行衡量。制冷效率越高，电冰箱的冷却效果越好，能够更快地达到设定的温度并保持恒温状态。制冷效率受到多种因素的影响，包括制冷剂类型、蒸发器和冷凝器的设计、压缩机性能等。制冷剂的特性决定了其在蒸发和冷凝过程中的效率，而蒸发器和冷凝器的设计则影响热交换的效率。压缩机的性能则直接关系到制冷剂的压缩和膨胀，从而影响制冷效率。VS能耗分析能耗分析影响因素电冰箱作为家用电器，其能耗受到广泛关注。能耗分析主要关注电冰箱在运行过程中的耗电量，通常以“千瓦时”（kWh）为单位进行衡量。能耗分析的目的是为了评估电冰箱的节能性能和经济效益。能耗受到多种因素的影响，包括电冰箱的能效等级、制冷效率、使用环境等。能效等级是评...
