烟气参数连续测量课件VIP免费

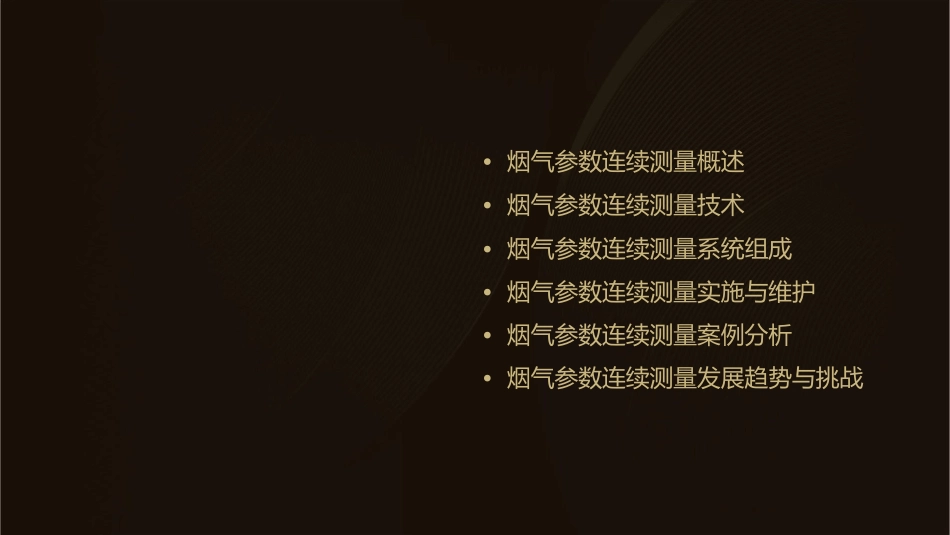

烟气参数连续测量课件•烟气参数连续测量概述•烟气参数连续测量技术•烟气参数连续测量系统组成•烟气参数连续测量实施与维护•烟气参数连续测量案例分析•烟气参数连续测量发展趋势与挑战CHAPTER01烟气参数连续测量概述烟气参数的定义与重要性烟气参数指在燃烧过程中产生的气体成分、颗粒物、烟气温度、含湿量等参数。这些参数是衡量燃烧效果、污染物排放和能源消耗的重要指标。重要性烟气参数的准确测量对于环境保护、能源利用和工业生产等领域具有重要意义，有助于评估燃烧设备的效率、污染排放情况以及制定相应的环保政策和工业生产优化方案。连续测量的原理与特点连续测量01采用连续采样和测量方法，获取烟气参数在一段时间内的实时数据。原理02通过采样探头抽取烟道中的烟气，经过预处理系统进行颗粒物过滤、降温等处理，再通过分析仪器对处理后的烟气进行成分分析、温度测量等操作，最终输出连续的测量数据。特点03实时性强，能够快速获取数据；测量准确度高，对不同烟气成分和温度等参数进行精细化测量；自动化程度高，减少人工操作带来的误差。烟气参数连续测量的应用场景环境保护能源利用工业生产用于监测工业锅炉、火力发电厂等污染源的烟气排放，确保达标排放；对城市空气质量进行实时监测，为环境保护决策提供数据支持。在燃气轮机、内燃机等领域，连续测量烟气参数有助于评估燃烧效率、优化能源利用方案，提高能源的利用率。在钢铁、化工等行业，连续测量烟气参数可帮助企业实时了解生产过程中的能源消耗和污染物排放情况，为生产优化和节能减排提供数据支撑。CHAPTER02烟气参数连续测量技术采样探头技术010203采样探头设计探头材质选择自动清堵设计设计高效的采样探头，能够连续不断地从烟道中抽取烟气，并确保烟气的代表性。选择耐腐蚀、耐高温的材质，以适应烟道内的高温和腐蚀环境。设计自动清堵功能，以防止探头堵塞，影响采样效果。过滤技术过滤材料选择过滤器再生技术过滤器压差监测选择高效的过滤材料，能够去除烟气中的水分和灰尘，保护传感器并提高测量精度。设计能够自动再生的过滤器，以延长过滤器的使用寿命。设计监测过滤器压差的功能，及时发现过滤器堵塞并更换或再生过滤器。传感器技术传感器校准定期对传感器进行校准，确保测量传感器选择数据的准确性。选择适合连续测量的传感器，能够准确测量烟气中的主要成分，如CO、NOx、SO2等。传感器保护设计传感器保护装置，以防止烟气中的有害成分对传感器造成损害。数据处理与传输技术数据处理算法开发高效的数据处理算法，能够处理大量数据并给出准确的测量结果。数据传输方式选择稳定的数据传输方式，确保测量数据能够及时传输到控制中心或云平台。数据存储方案设计合理的存储方案，确保测量数据能够被长期保存并可供后续分析和使用。CHAPTER03烟气参数连续测量系统组成采样系统采样探头用于从烟道中采集烟气样本，应具备耐高温、耐腐蚀、抗磨损等特性。采样泵用于将烟气样本从烟道中抽取出来，要求具有稳定、耐用、低维护等特性。采样管路用于连接采样探头和采样泵，要求具有耐高温、耐腐蚀、不易堵塞等特性。分析系统气体分析器010203用于分析烟气中的各种气体成分，如CO、NOx、SO2等，要求具有快速响应、高精度、低检测限等特性。颗粒物分析器用于分析烟气中的颗粒物成分，如PM2.5、PM10等，要求具有快速响应、高精度、低检测限等特性。温度和压力传感器用于测量烟气的温度和压力，要求具有高精度、耐高温、耐腐蚀等特性。数据处理与控制系统数据处理器用于处理分析系统采集的数据，要求具有强大的计算能力、高可靠性、易于操作等特性。控制系统用于控制采样系统和处理系统的运行，要求具有高稳定性、高可靠性、易于操作等特性。安全防护系统防爆装置为了确保系统的安全运行，需要配置防爆装置，如防爆箱、防爆电缆等。过滤系统为了防止灰尘和颗粒物进入系统，需要配置过滤系统，如空气过滤器、水过滤器等。CHAPTER04烟气参数连续测量实施与维护实施步骤与注意事项01020304测量原理介绍仪器选型与配置安装与调试数据处理与分析详细说明烟气参数连续测量的基本原理，包括相关数学模型和计算公式。根...
