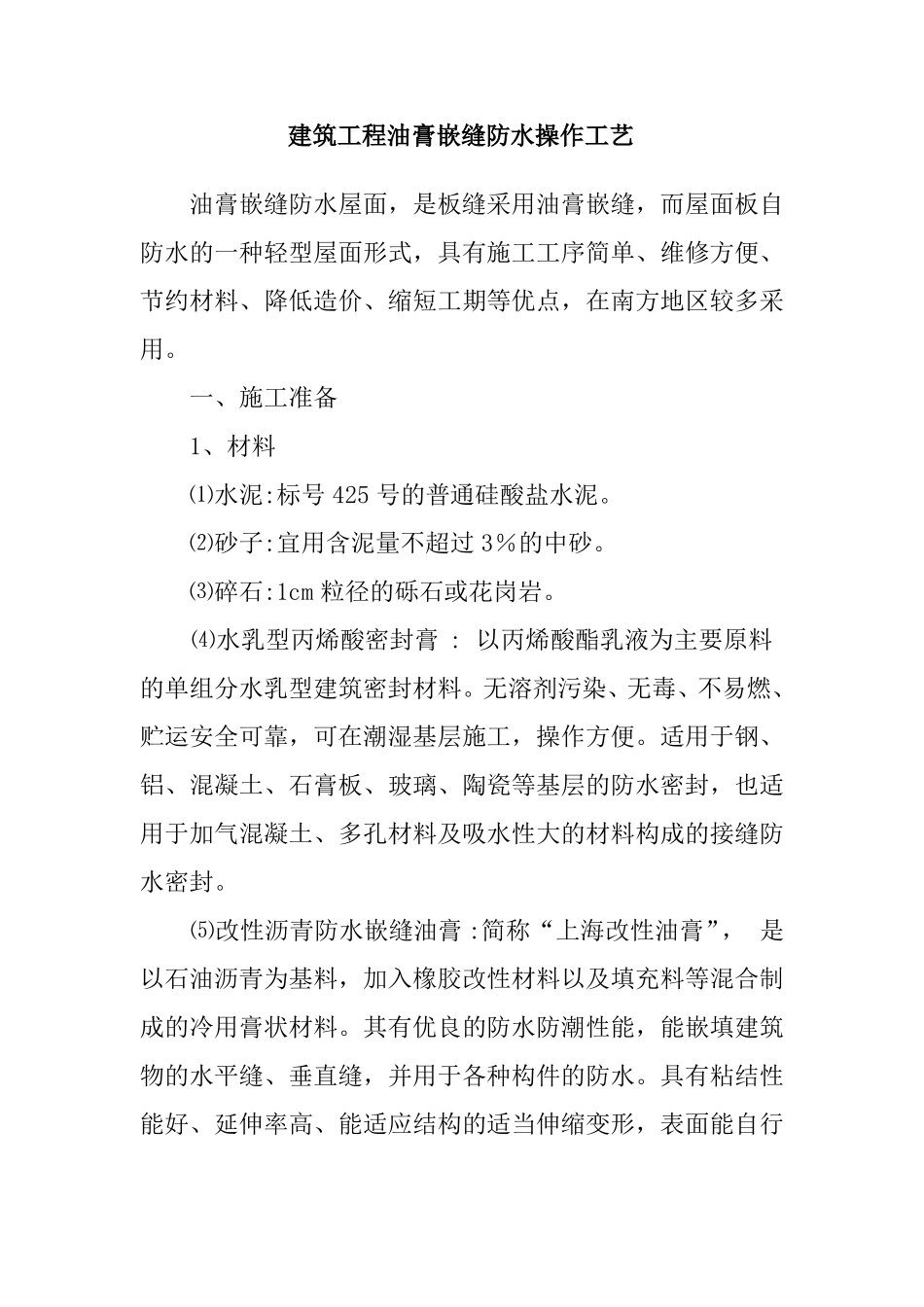

建筑工程油膏嵌缝防水操作工艺VIP免费

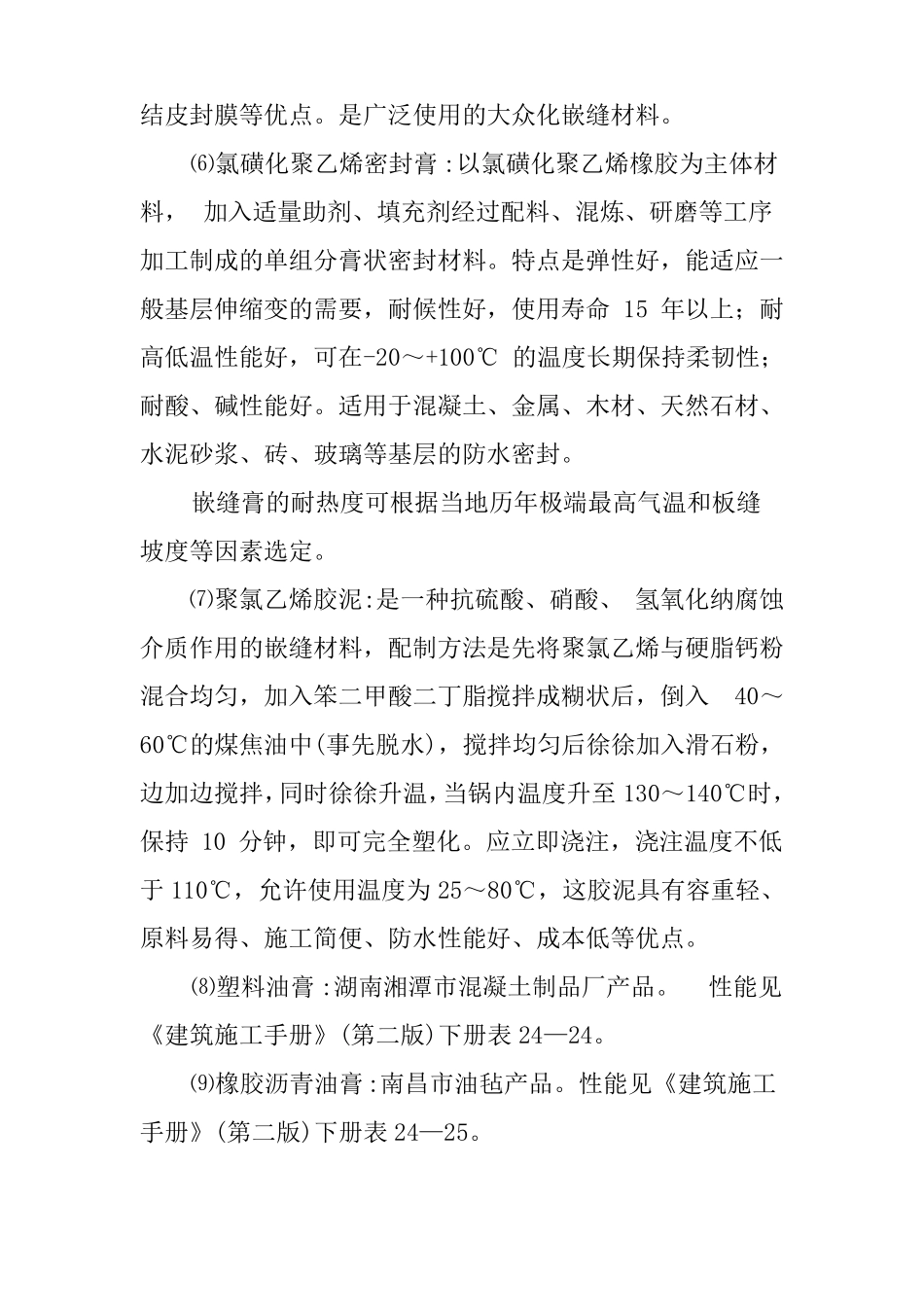

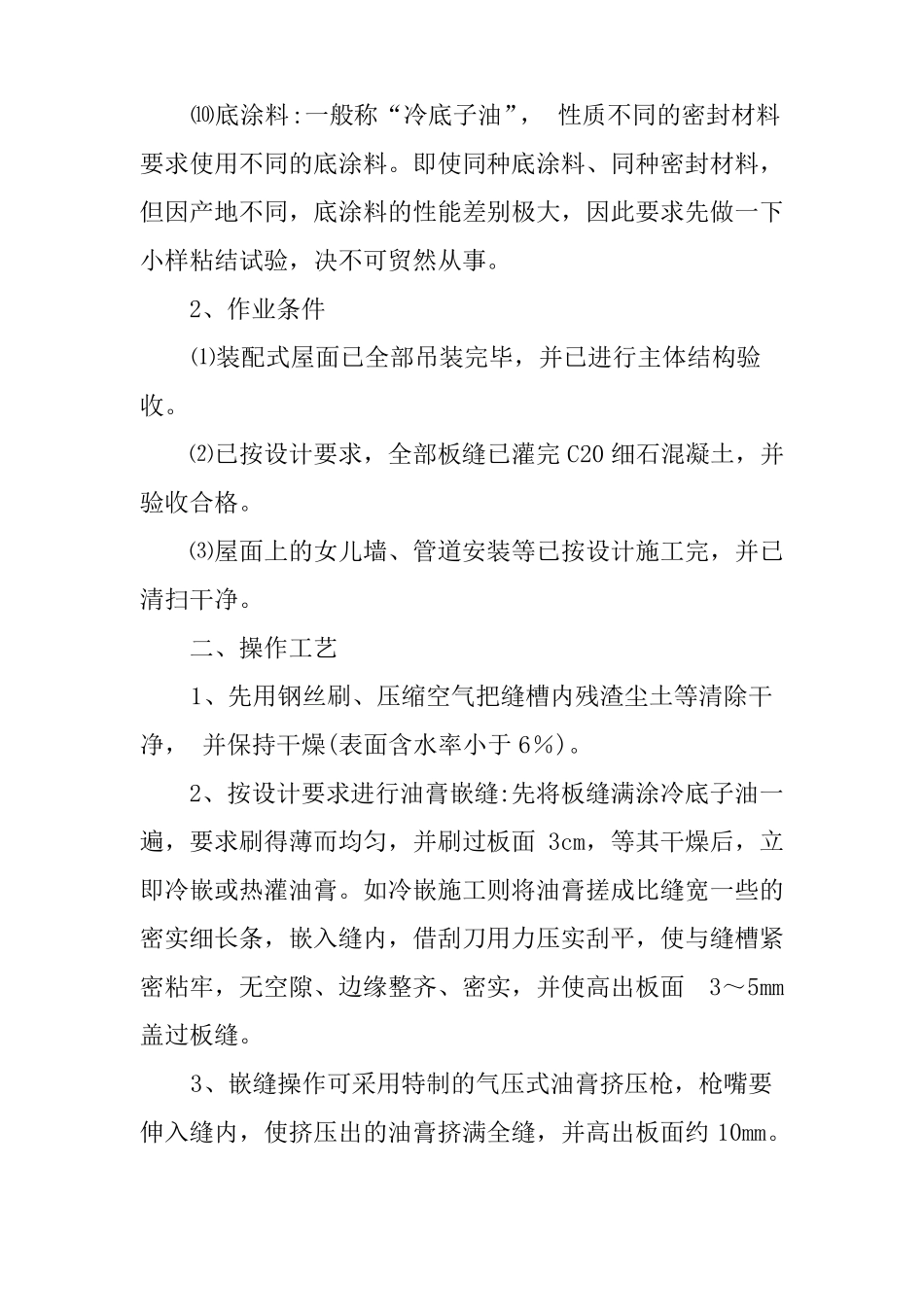

建筑工程油膏嵌缝防水操作工艺油膏嵌缝防水屋面，是板缝采用油膏嵌缝，而屋面板自防水的一种轻型屋面形式，具有施工工序简单、维修方便、节约材料、降低造价、缩短工期等优点，在南方地区较多采用。一、施工准备1、材料⑴水泥:标号425号的普通硅酸盐水泥。⑵砂子:宜用含泥量不超过3％的中砂。⑶碎石:1cm粒径的砾石或花岗岩。⑷水乳型丙烯酸密封膏:以丙烯酸酯乳液为主要原料的单组分水乳型建筑密封材料。无溶剂污染、无毒、不易燃、贮运安全可靠，可在潮湿基层施工，操作方便。适用于钢、铝、混凝土、石膏板、玻璃、陶瓷等基层的防水密封，也适用于加气混凝土、多孔材料及吸水性大的材料构成的接缝防水密封。⑸改性沥青防水嵌缝油膏:简称“上海改性油膏”，是以石油沥青为基料，加入橡胶改性材料以及填充料等混合制成的冷用膏状材料。其有优良的防水防潮性能，能嵌填建筑物的水平缝、垂直缝，并用于各种构件的防水。具有粘结性能好、延伸率高、能适应结构的适当伸缩变形，表面能自行结皮封膜等优点。是广泛使用的大众化嵌缝材料。⑹氯磺化聚乙烯密封膏:以氯磺化聚乙烯橡胶为主体材料，加入适量助剂、填充剂经过配料、混炼、研磨等工序加工制成的单组分膏状密封材料。特点是弹性好，能适应一般基层伸缩变的需要，耐候性好，使用寿命15年以上；耐高低温性能好，可在-20～+100℃的温度长期保持柔韧性；耐酸、碱性能好。适用于混凝土、金属、木材、天然石材、水泥砂浆、砖、玻璃等基层的防水密封。嵌缝膏的耐热度可根据当地历年极端最高气温和板缝坡度等因素选定。⑺聚氯乙烯胶泥:是一种抗硫酸、硝酸、氢氧化纳腐蚀介质作用的嵌缝材料，配制方法是先将聚氯乙烯与硬脂钙粉混合均匀，加入笨二甲酸二丁脂搅拌成糊状后，倒入40～60℃的煤焦油中(事先脱水)，搅拌均匀后徐徐加入滑石粉，边加边搅拌，同时徐徐升温，当锅内温度升至130～140℃时，保持10分钟，即可完全塑化。应立即浇注，浇注温度不低于110℃，允许使用温度为25～80℃，这胶泥具有容重轻、原料易得、施工简便、防水性能好、成本低等优点。⑻塑料油膏:湖南湘潭市混凝土制品厂产品。性能见《建筑施工手册》(第二版)下册表24—24。⑼橡胶沥青油膏:南昌市油毡产品。性能见《建筑施工手册》(第二版)下册表24—25。⑽底涂料:一般称“冷底子油”，性质不同的密封材料要求使用不同的底涂料。即使同种底涂料、同种密封材料，但因产地不同，底涂料的性能差别极大，因此要求先做一下小样粘结试验，决不可贸然从事。2、作业条件⑴装配式屋面已全部吊装完毕，并已进行主体结构验收。⑵已按设计要求，全部板缝已灌完C20细石混凝土，并验收合格。⑶屋面上的女儿墙、管道安装等已按设计施工完，并已清扫干净。二、操作工艺1、先用钢丝刷、压缩空气把缝槽内残渣尘土等清除干净，并保持干燥(表面含水率小于6％)。2、按设计要求进行油膏嵌缝:先将板缝满涂冷底子油一遍，要求刷得薄而均匀，并刷过板面3cm，等其干燥后，立即冷嵌或热灌油膏。如冷嵌施工则将油膏搓成比缝宽一些的密实细长条，嵌入缝内，借刮刀用力压实刮平，使与缝槽紧密粘牢，无空隙、边缘整齐、密实，并使高出板面3～5mm盖过板缝。3、嵌缝操作可采用特制的气压式油膏挤压枪，枪嘴要伸入缝内，使挤压出的油膏挤满全缝，并高出板面约10mm。4、胶泥的热灌施工⑴当采用事先配好的半成品胶泥，预热(不超过60℃)拌匀后，倒入塑化搅拌机加热塑化。⑵用鸭嘴桶(桶内涂一层机油，加少许滑石粉，以利清洁)热胶泥浇板缝，胶泥应浇出板缝两侧20mm；纵向缝自下而上浇，横向缝由下而上分次灌满。先灌横缝，后灌纵缝。⑶加热好的胶泥应尽快浇灌，在灌缝时的温度不宜低于110℃。⑷贴缝油毡保护层粘贴:将板面贴缝部位清干净，弹出贴缝边缘线，然后扫冷底子油干铺贴油毡条；要上包下搭不少于10cm，横缝油毡贴在纵缝油毡之上，边缘应粘结牢靠。三、质量标准保证项目⑴嵌缝油膏的质量，必须符合设计要求和施工规范规定。⑵油膏嵌缝必须填嵌严密，粘贴牢固、无开裂，油膏的覆盖度超出板缝两边各不少于20mm。四、施工注意事项1、避免工程质量通病⑴屋面板开裂的预防1)尽可能选用预应力屋面板，强度等级不低于...
