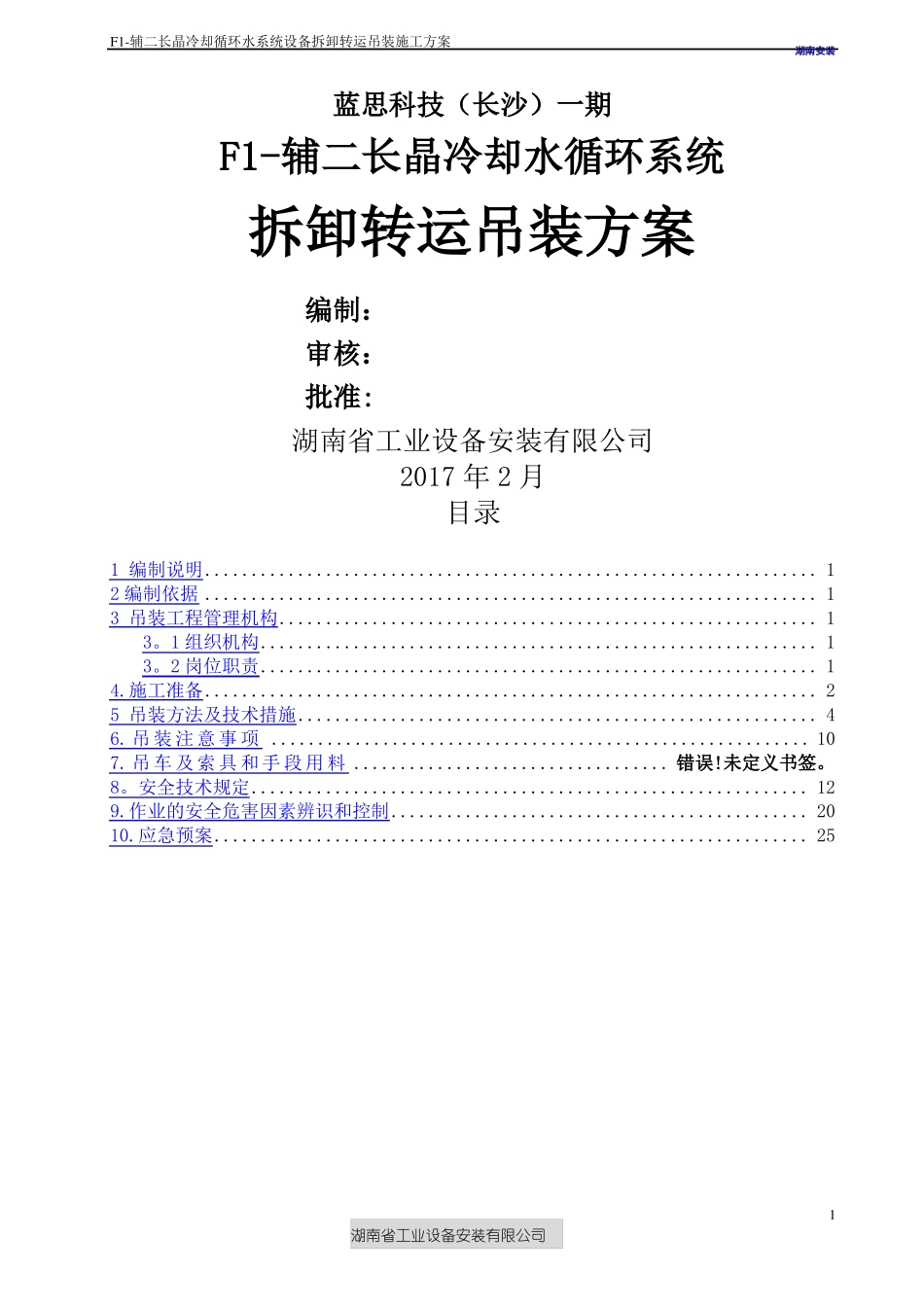

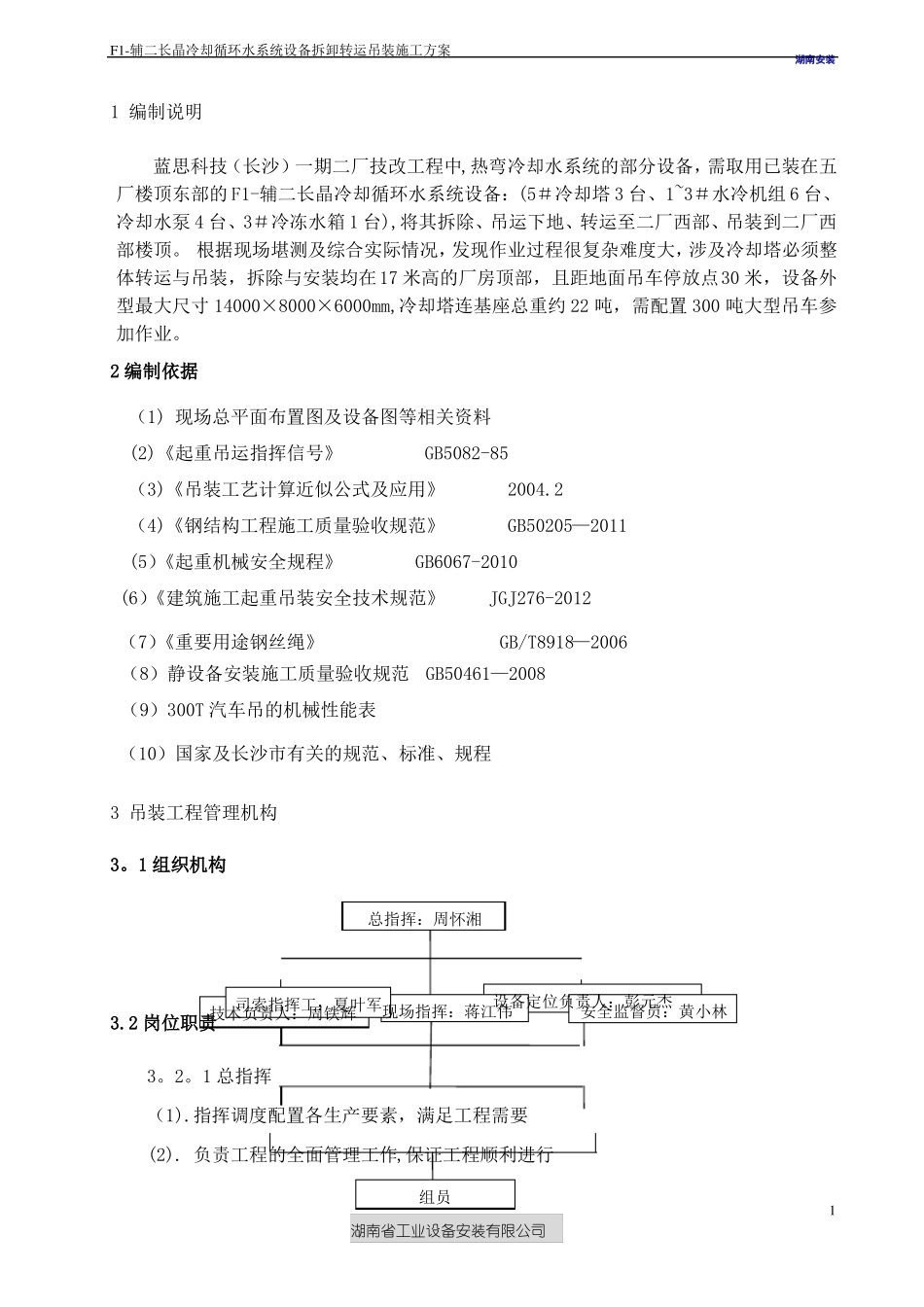

F1-辅二长晶冷却循环水系统设备拆卸转运吊装施工方案湖南安装蓝思科技(长沙)一期F1-辅二长晶冷却水循环系统拆卸转运吊装方案编制:审核:批准:湖南省工业设备安装有限公司2017年2月目录1编制说明..................................................................12编制依据..................................................................13吊装工程管理机构..........................................................13。1组织机构............................................................13。2岗位职责............................................................14.施工准备..................................................................25吊装方法及技术措施........................................................46.吊装注意事项..........................................................107.吊车及索具和手段用料..................................错误!未定义书签。8。安全技术规定............................................................129.作业的安全危害因素辨识和控制.............................................2010.应急预案................................................................251湖南省工业设备安装有限公司F1-辅二长晶冷却循环水系统设备拆卸转运吊装施工方案湖南安装1编制说明蓝思科技(长沙)一期二厂技改工程中,热弯冷却水系统的部分设备,需取用已装在五厂楼顶东部的F1-辅二长晶冷却循环水系统设备:(5#冷却塔3台、1~3#水冷机组6台、冷却水泵4台、3#冷冻水箱1台),将其拆除、吊运下地、转运至二厂西部、吊装到二厂西部楼顶。根据现场堪测及综合实际情况,发现作业过程很复杂难度大,涉及冷却塔必须整体转运与吊装,拆除与安装均在17米高的厂房顶部,且距地面吊车停放点30米,设备外型最大尺寸14000×8000×6000mm,冷却塔连基座总重约22吨,需配置300吨大型吊车参加作业。2编制依据(1)现场总平面布置图及设备图等相关资料(2)《起重吊运指挥信号》GB5082-85(3)《吊装工艺计算近似公式及应用》2004.2(4)《钢结构工程施工质量验收规范》GB50205—2011(5)《起重机械安全规程》GB6067-2010(6)《建筑施工起重吊装安全技术规范》JGJ276-2012(7)《重要用途钢丝绳》GB/T8918—2006(8)静设备安装施工质量验收规范GB50461—2008(9)300T汽车吊的机械性能表(10)国家及长沙市有关的规范、标准、规程3吊装工程管理机构3。1组织机构3.2岗位职责设备定位负责人:彭元杰司索指挥工:夏叶军安全监督员:黄小林技术负责人:周铁辉现场指挥:蒋江伟总指挥:周怀湘3。2。1总指挥(1).指挥调度配置各生产要素,满足工程需要(2).负责工程的全面管理工作,保证工程顺利进行组员1湖南省工业设备安装有限公司F1-辅二长晶冷却循环水系统设备拆卸转运吊装施工方案湖南安装(3)。是本工程质量、安全、成本的第一负责人3.2.2技术负责人(1)。组织编制吊装施工方案,组织进行方案的交底。(2).负责吊装技术管理工作,保证吊装各项安全技术措施到位。3。2。3现场指挥(1)。负责现场的全面工作(2)。负责与建设方进行联系并及时与总指挥进行沟通(3)。负责工地的全面指挥工作并对现场安全和质量负责(4).有权处理工地中的突发事件3。2.4安全监督员(1)。负责现场安全工作(2).负责监督现场安全防护措施的落实3.2.5司索指挥(1).负责检查钢丝绳,确保钢丝绳的安全性能(2)。负责捆绑、挂钩、摘钩(3)。负责指挥设备的吊装工作,发出的指挥信号必须清晰、准确(4).吊装过程中负责指引设备避开障碍物3.2。6设备定位(1).负责设备基础、预留孔洞的测量,基础制作安装。(2).负责设备的就位3。2.7组员(1).负责设备基础处理、垫铁布置(2)。听从现场指挥的调遣(3)。认真执行方案并按照操作规程进行操作4.施工准备由于冷却塔为轻型钢构件加塑料型材组成,部件多且沉旧易碎连接复杂,其拆卸再组装较困难。因此考虑将(冷却塔加基座框)整体转运。原装于五厂东部楼顶F1-辅二长晶冷却循环系统设备的进出口阀门管、件需再...
