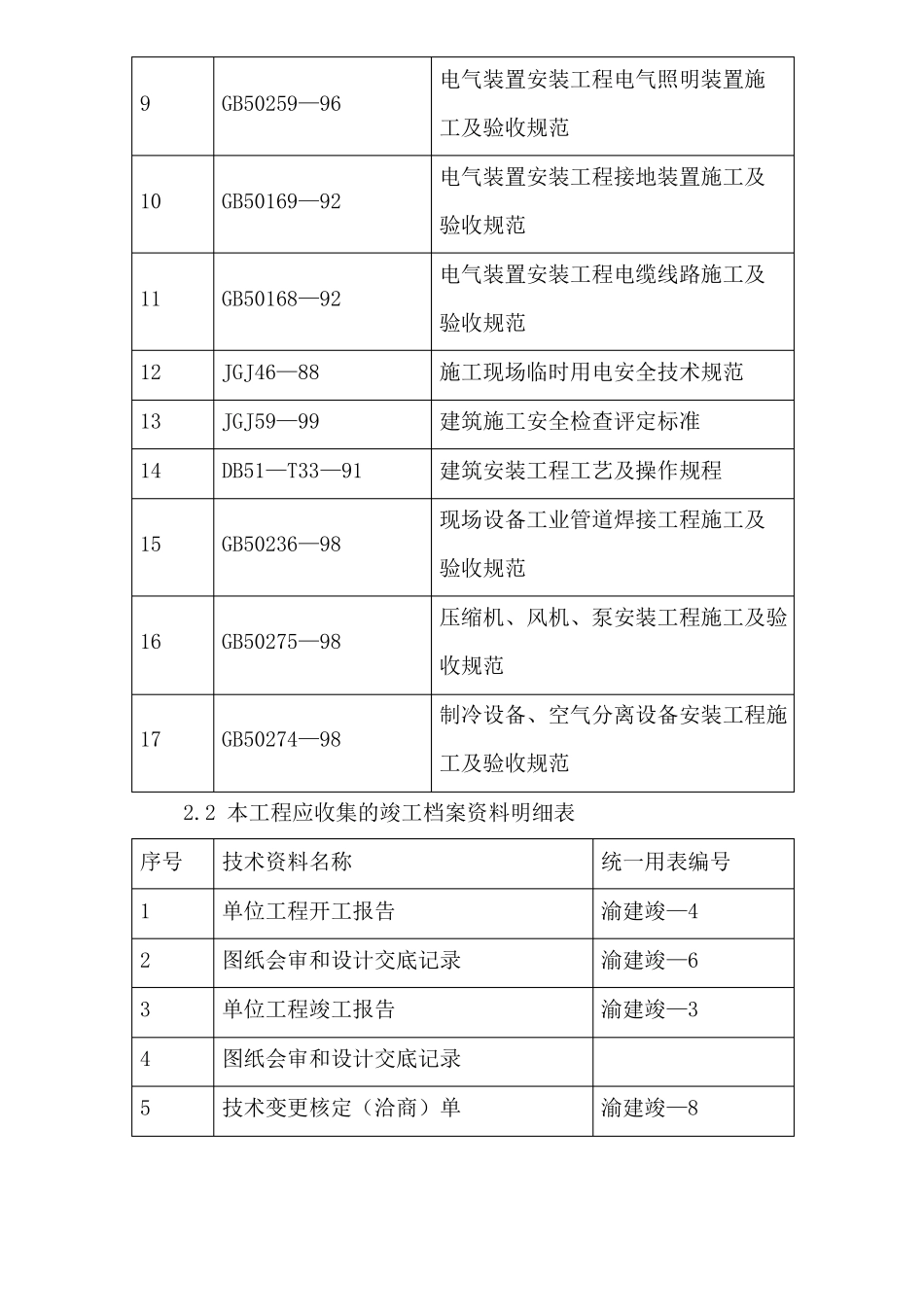

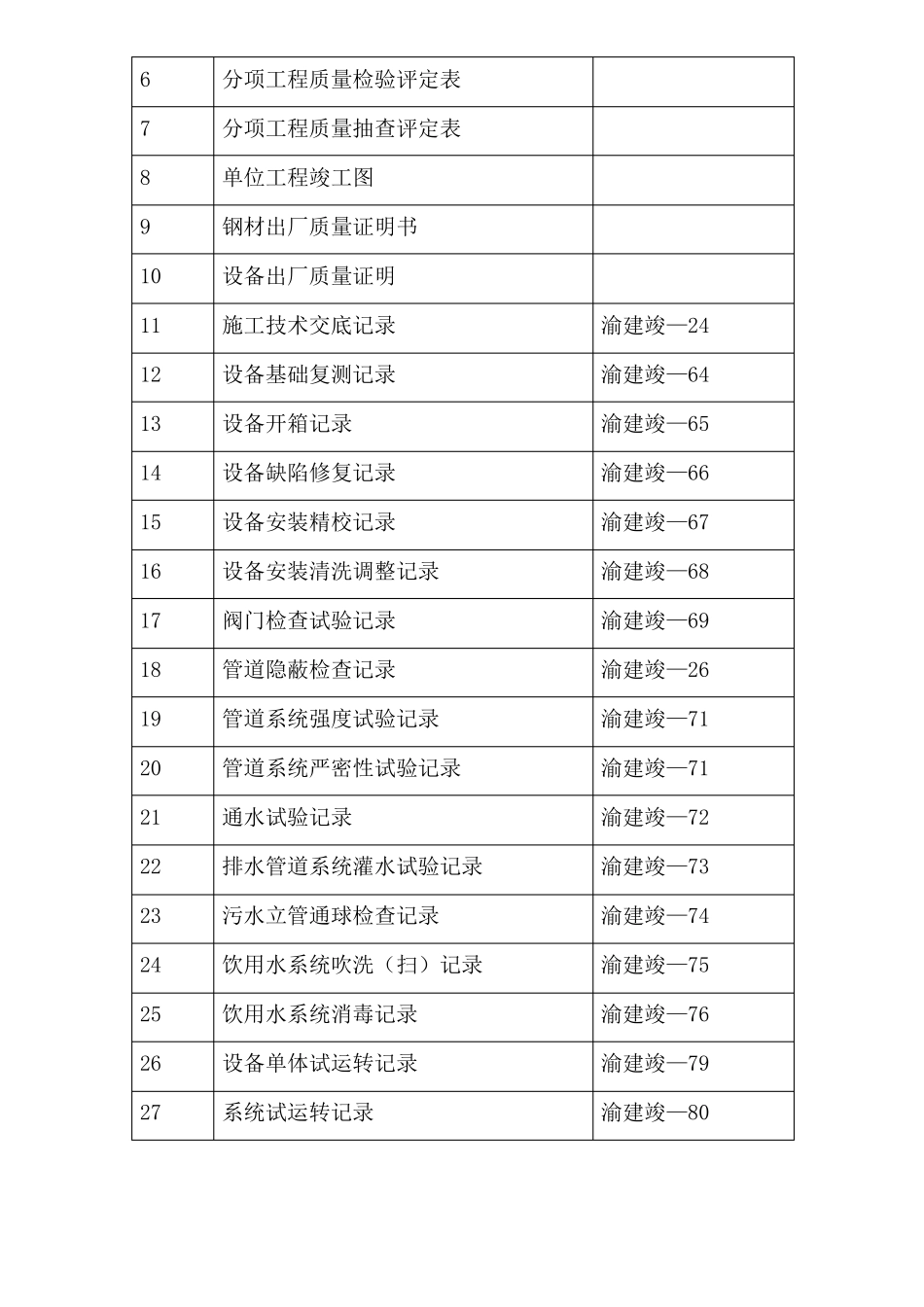

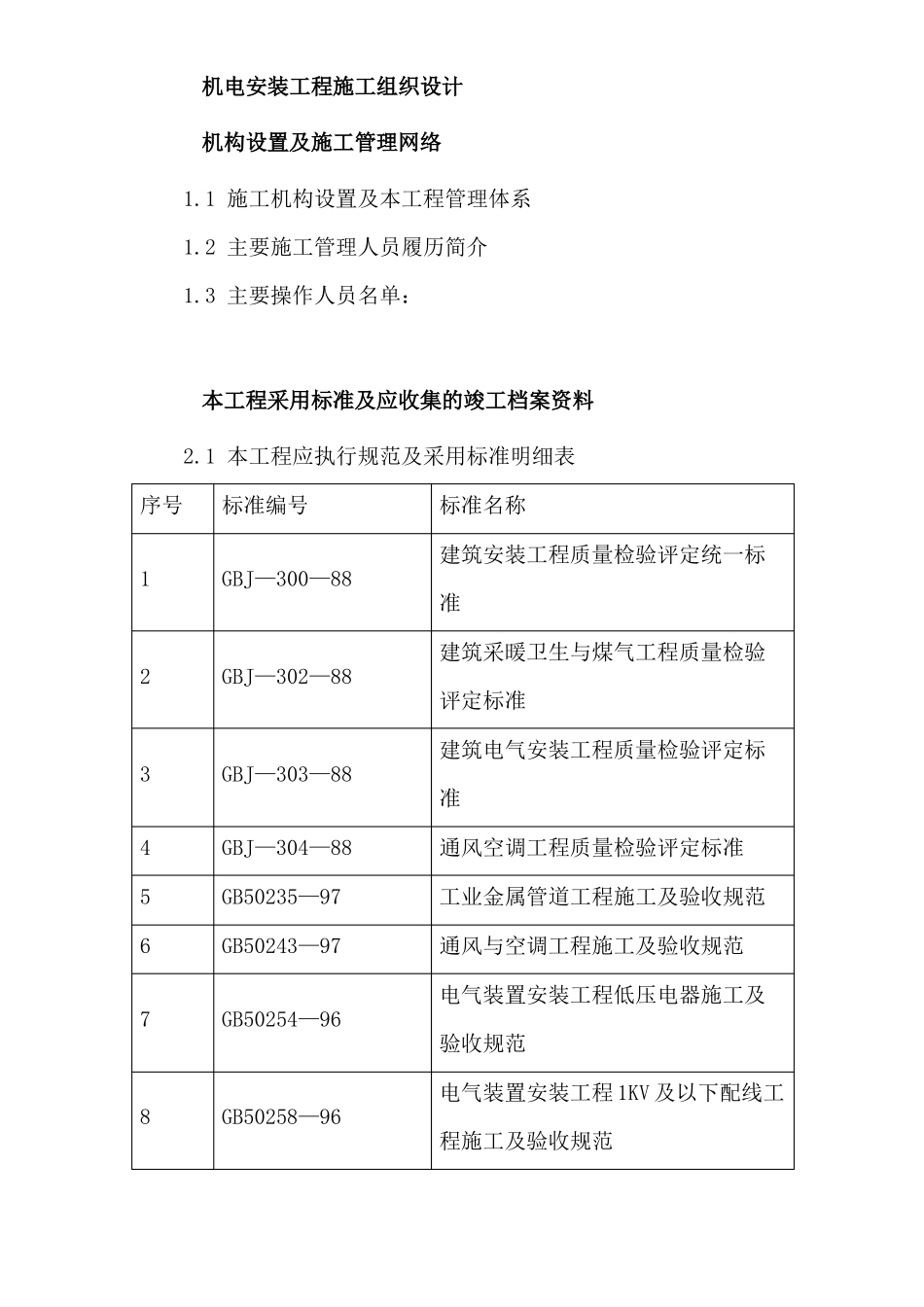

机电安装工程施工组织设计机构设置及施工管理网络1.1施工机构设置及本工程管理体系1.2主要施工管理人员履历简介1.3主要操作人员名单：本工程采用标准及应收集的竣工档案资料2.1本工程应执行规范及采用标准明细表序号1标准编号GBJ—300—88准建筑采暖卫生与煤气工程质量检验2GBJ—302—88评定标准建筑电气安装工程质量检验评定标34567GBJ—303—88准GBJ—304—88GB50235—97GB50243—97GB50254—96验收规范电气装置安装工程1KV及以下配线工8GB50258—96程施工及验收规范通风空调工程质量检验评定标准工业金属管道工程施工及验收规范通风与空调工程施工及验收规范电气装置安装工程低压电器施工及标准名称建筑安装工程质量检验评定统一标电气装置安装工程电气照明装置施9GB50259—96工及验收规范电气装置安装工程接地装置施工及10GB50169—92验收规范电气装置安装工程电缆线路施工及1112131415GB50168—92验收规范JGJ46—88JGJ59—99DB51—T33—91GB50236—98验收规范压缩机、风机、泵安装工程施工及验16GB50275—98收规范制冷设备、空气分离设备安装工程施17GB50274—98工及验收规范2.2本工程应收集的竣工档案资料明细表序号12345技术资料名称单位工程开工报告图纸会审和设计交底记录单位工程竣工报告图纸会审和设计交底记录技术变更核定（洽商）单统一用表编号渝建竣—4渝建竣—6渝建竣—3渝建竣—8施工现场临时用电安全技术规范建筑施工安全检查评定标准建筑安装工程工艺及操作规程现场设备工业管道焊接工程施工及6789101112131415161718192021222324252627分项工程质量检验评定表分项工程质量抽查评定表单位工程竣工图钢材出厂质量证明书设备出厂质量证明施工技术交底记录设备基础复测记录设备开箱记录设备缺陷修复记录设备安装精校记录设备安装清洗调整记录阀门检查试验记录管道隐蔽检查记录管道系统强度试验记录管道系统严密性试验记录通水试验记录排水管道系统灌水试验记录污水立管通球检查记录饮用水系统吹洗（扫）记录饮用水系统消毒记录设备单体试运转记录系统试运转记录渝建竣—24渝建竣—64渝建竣—65渝建竣—66渝建竣—67渝建竣—68渝建竣—69渝建竣—26渝建竣—71渝建竣—71渝建竣—72渝建竣—73渝建竣—74渝建竣—75渝建竣—76渝建竣—79渝建竣—802829303132333435363738电气配管（线）隐蔽检查记录电缆敷设检查记录防雷接地隐蔽检查记录绝缘电阻测试记录接地电阻测试记录通风、空调机组调试记录通风、空调系统调试记录本工程形成的声像材料施工组织设计施工日记施工技术总结渝建竣—82渝建竣—83渝建竣—84渝建竣—85渝建竣—86渝建竣—86渝建竣—92工程概况：该工程位于车站附近，交通便利。建筑面积约67594平方米，分为地下三层和地上两幢33层塔楼，其中三层以下为裙楼。系重庆市设计院设计，由广厦重庆一建集团公司负责施工。负三层为设备层；负二层为车库；负一层至三层为商场；四层设转换层（技术夹层）以上为变维住宅和普通住宅层。3.1水电安装工程设计概况：3.1.1电气系统：变配电所设在负三层，装设1000KVA干式变压器二台、800KVA干式变压器一台、630KVA干式变压器一台。另备一台G805CME.576KW柴油发电机组一台。由市电力电缆沟引入一路10KV电源，作为正常电源。当市电失电时，柴油发电机组投入运行。由变配电所引出的应急线路与正常照明线路经配电管井引至各层，并在各层设置应急电源箱和照明箱。本工程五层及以上各层照明负荷用预制组装式分支电缆树干式供电，四层及以下各层照明空调及动力负荷由低压配电屏用电缆放射式供电，消防负荷用阻燃电缆放射式供电。地下三层至地下一层电力电缆在托盘内敷设，管道井内电缆为沿桥架明敷。其中动力、照明支线、电话电视、消防等线路均沿金属线槽、阻燃PVC线槽、钢管、阻燃PVC硬塑料管敷设。消防电力设备的电源线、控制线，均采用阻燃电缆（耐热105度），消防广播总线采用ZR-RVS型。消防联动总线采用ZR-RVS、ZR-RV型电线在板、吊顶、墙内暗敷。明敷时，各消防线路均采用钢管或金属线槽保护，并在钢管及金属线槽上涂防火材料。3.1.2给排水系统本工程给水系统由市政给水管网接出至地下三层设备层游泳池，泵房及立管管...
