电梯结构及原理图解通用课件VIP免费

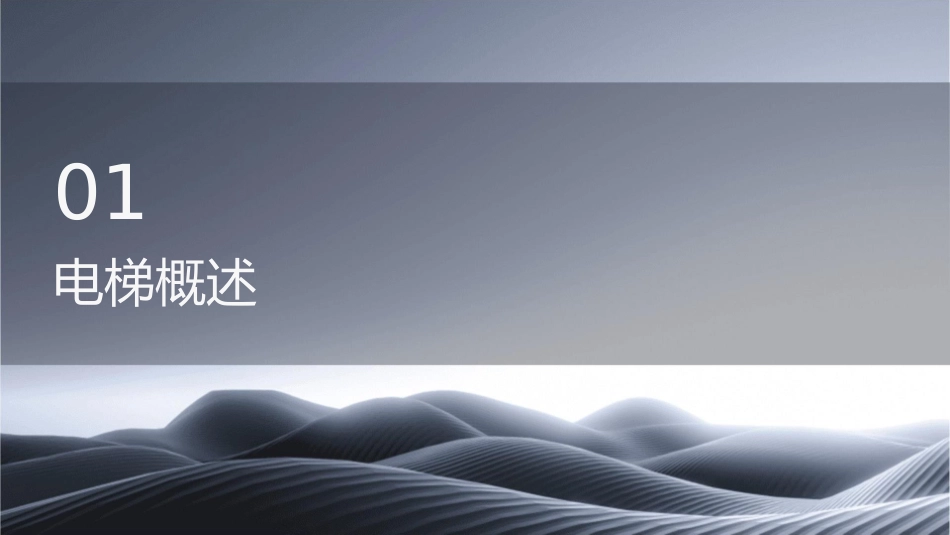

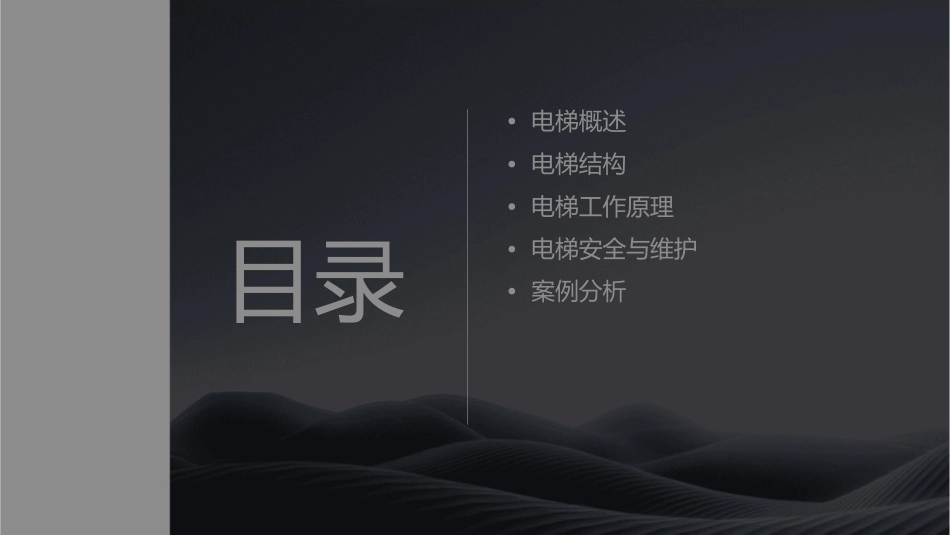

•电梯概述•电梯结构•电梯工作原理•电梯安全与维护•案例分析目录01电梯概述电梯的定义与分类定义电梯是一种垂直运输工具，用于在建筑物的不同楼层之间运送人员或货物。分类根据用途、驱动方式、控制方式等，电梯有多种分类方式，如乘客电梯、载货电梯、医用电梯、观光电梯等。电梯的发展历程01020319世纪20世纪21世纪电梯的雏形出现，采用人力或畜力作为动力源。随着电力和电气控制技术的发展，电梯逐渐普及，并出现了自动扶梯。电梯技术不断更新，智能化、绿色环保成为发展趋势。电梯的基本组成安全保护系统确保电梯运行安全，包括限速器、安全钳、缓冲器等装置。门系统实现轿厢门的开关功轿厢系统能。导向系统承载人员或货物的箱曳引系统体。确保电梯沿导轨稳定运行。提供动力，使电梯上下移动。02电梯结构机房部分曳引机控制柜限速器电梯的核心动力部件，负责产生电梯上下运行的牵引力。用于控制电梯的运行，包括指令接收、逻辑判断和信号输出。当电梯运行速度异常时，用于紧急制停电梯的运行。井道部分缓冲器设置在井道底部，用于吸收电梯下落时的冲击能量，保障乘客安全。导轨电梯的上下导向，确保电梯的平稳运行。停靠装置使电梯在指定楼层精确停靠的装置。层站部分召唤箱用户召唤电梯的按钮面板。指层灯箱显示电梯当前所在的楼层。门锁确保电梯门在任何时候都处于关闭状态，防止乘客跌落。电梯门系统门机驱动电梯门开闭的装置。门刀固定在轿门上的导轨上，用于控制门的开启和关闭。光幕或触板检测电梯门是否完全关闭或有人/物阻挡。电梯安全保护系统安全钳安全触板在电梯出现异常速度时，将电梯轿厢紧急制停在导轨上。位于轿厢内部，当有人或物触碰时，可控制电梯立即停止运行。限速器绳连接轿厢与机房，用于紧急制停电梯。03电梯工作原理电梯运行原理电梯运行过程电梯的运行原理主要是通过曳引绳将轿厢和对重连接，依靠曳引机驱动曳引绳，使轿厢和对重在曳引绳的牵引下做相对运动，从而实现升降功能。电梯运行方式电梯运行方式包括垂直升降、自动门控制、楼层选择、平层停靠等，这些功能通过电梯控制系统实现。电梯控制原理电梯控制系统电梯控制系统主要负责对电梯的运行进行控制，包括楼层选择、开关门控制、平层停靠等功能。控制逻辑电梯的控制逻辑是通过逻辑电路实现的，当乘客在某一楼层选择楼层后，逻辑电路会根据乘客选择楼层信号和电梯当前位置信号，控制电梯的运行方向和停靠楼层。电梯电力拖动系统电梯电力拖动系统电梯电力拖动系统是电梯的动力来源，主要负责为电梯的运行提供动力。电力拖动方式电梯电力拖动方式包括直流拖动、交流拖动和液压拖动等，不同的拖动方式有不同的优缺点，需要根据实际情况选择。04电梯安全与维护电梯安全操作规程遵守载荷限制保持安静不得超载运行，严禁超载警报响起时仍强行乘坐。电梯内应保持安静，不得大声喧哗或剧烈摇晃。电梯运行前检查禁烟禁火紧急情况处理如遇紧急情况，应保持冷静，迅速按下紧急呼叫按钮或拨打维修电话。确保电梯门关闭严密，无障碍物阻挡，控制面板正常工作。严禁在电梯内吸烟或携带易燃易爆物品。电梯维护保养定期检查润滑保养按照规定周期对电梯进行全面检查，包括门系统、曳引系统、控制系统和安全保护装置等。对电梯的传动系统、导轨等部位进行润滑保养，确保运行顺畅。清洁保养安全装置校验保持电梯内部和机房的清洁，对限速器、安全钳等安全装置进行校验，确保其功能正常。定期清理控制柜、曳引机等关键部位。电梯常见故障及排除方法门无法关闭或开启电梯停滞不前检查门是否有障碍物阻挡，清理后重新尝试。如仍无法解决，需专业人员维修。可能是由于控制电路故障或电机故障所致，需专业人员检查维修。电梯突然停止运行电梯有异响可能是由于电源故障或安全保护装置动作所致，此时应保持冷静，迅速按下紧急呼叫按钮或拨打维修电话求救。可能是由于曳引机、导轨等部位出现故障，需专业人员检查维修。05案例分析案例一：某高层建筑电梯故障处理故障现象故障原因处理方法预防措施电梯在运行过程中突然停止，电梯门无法正常关闭。更换电梯门锁电气开关，并进行测试，确保电梯正常运行。定期检查电梯门...
