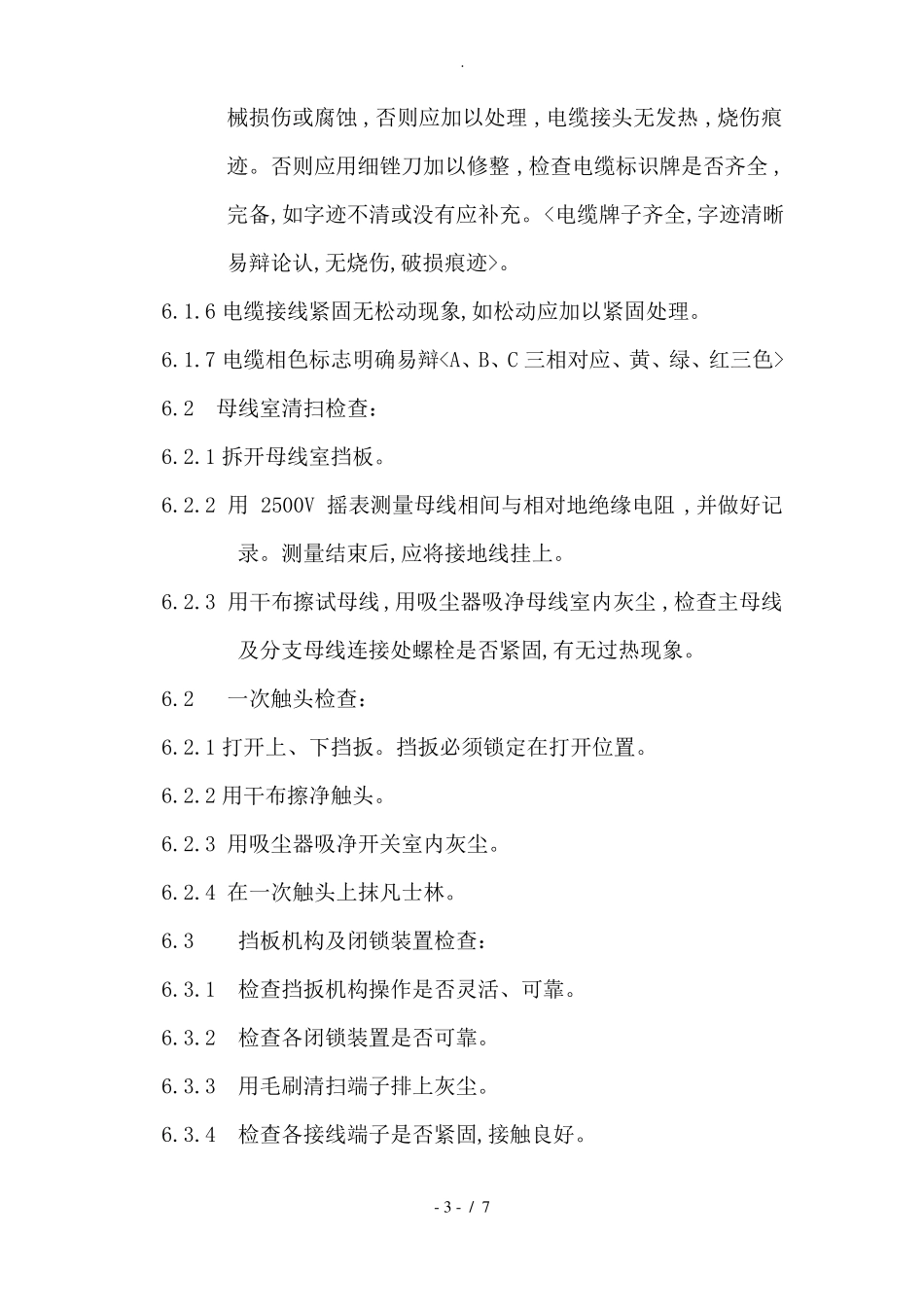

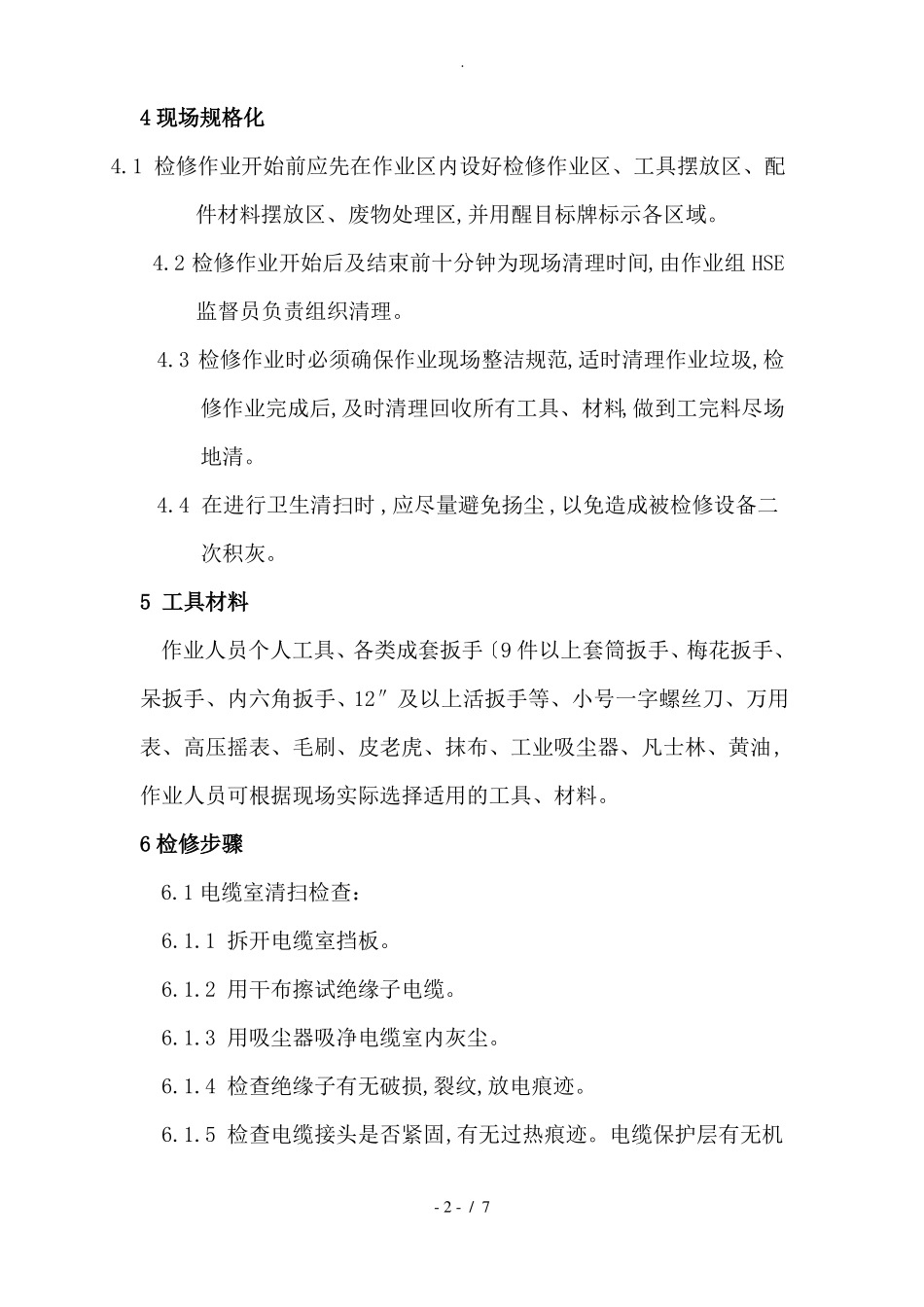

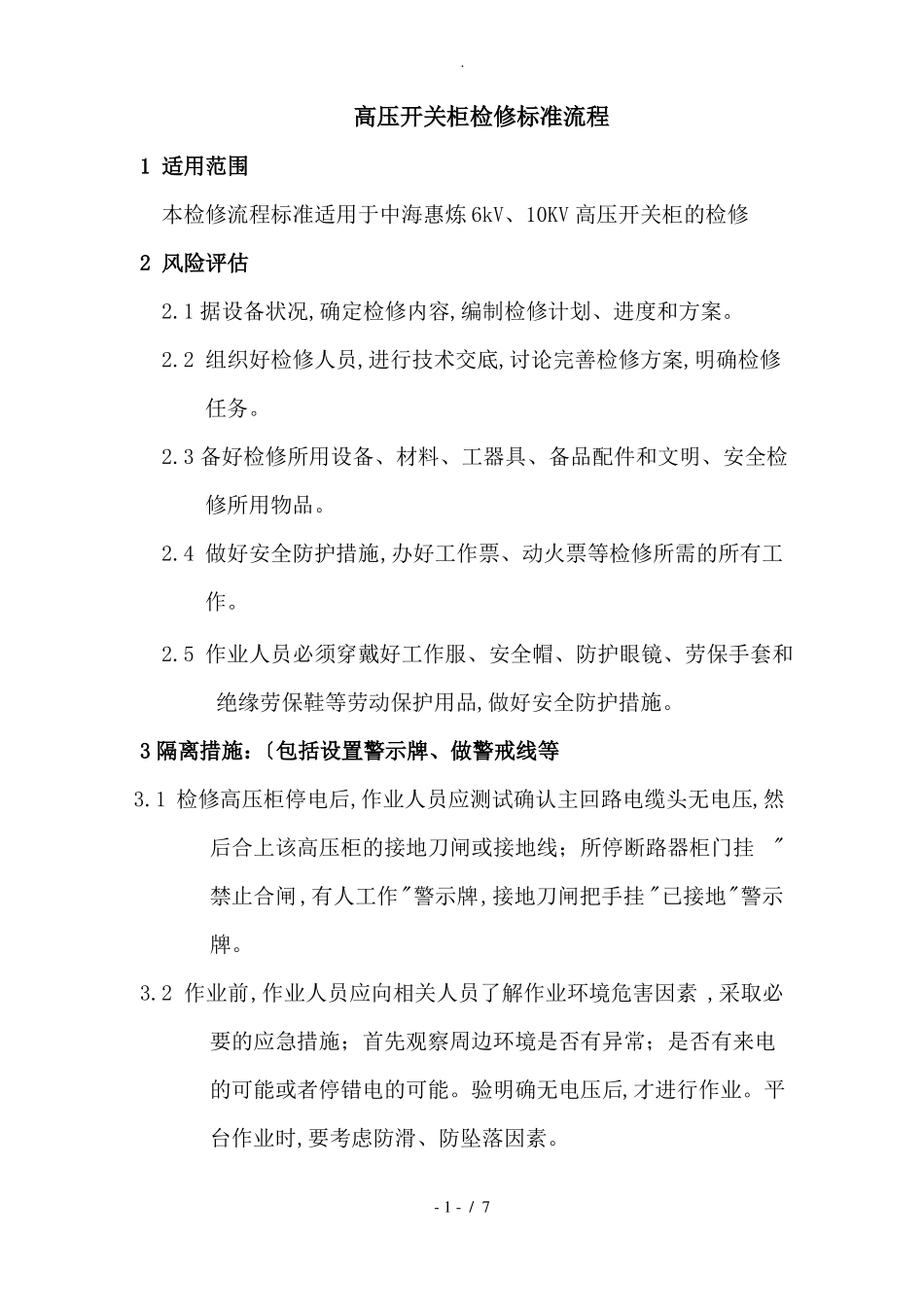

.高压开关柜检修标准流程1适用范围本检修流程标准适用于中海惠炼6kV、10KV高压开关柜的检修2风险评估2.1据设备状况,确定检修内容,编制检修计划、进度和方案。2.2组织好检修人员,进行技术交底,讨论完善检修方案,明确检修任务。2.3备好检修所用设备、材料、工器具、备品配件和文明、安全检修所用物品。2.4做好安全防护措施,办好工作票、动火票等检修所需的所有工作。2.5作业人员必须穿戴好工作服、安全帽、防护眼镜、劳保手套和绝缘劳保鞋等劳动保护用品,做好安全防护措施。3隔离措施：〔包括设置警示牌、做警戒线等3.1检修高压柜停电后,作业人员应测试确认主回路电缆头无电压,然后合上该高压柜的接地刀闸或接地线；所停断路器柜门挂"禁止合闸,有人工作"警示牌,接地刀闸把手挂"已接地"警示牌。3.2作业前,作业人员应向相关人员了解作业环境危害因素,采取必要的应急措施；首先观察周边环境是否有异常；是否有来电的可能或者停错电的可能。验明确无电压后,才进行作业。平台作业时,要考虑防滑、防坠落因素。-1-/7.4现场规格化4.1检修作业开始前应先在作业区内设好检修作业区、工具摆放区、配件材料摆放区、废物处理区,并用醒目标牌标示各区域。4.2检修作业开始后及结束前十分钟为现场清理时间,由作业组HSE监督员负责组织清理。4.3检修作业时必须确保作业现场整洁规范,适时清理作业垃圾,检修作业完成后,及时清理回收所有工具、材料,做到工完料尽场地清。4.4在进行卫生清扫时,应尽量避免扬尘,以免造成被检修设备二次积灰。5工具材料作业人员个人工具、各类成套扳手〔9件以上套筒扳手、梅花扳手、呆扳手、内六角扳手、12″及以上活扳手等、小号一字螺丝刀、万用表、高压摇表、毛刷、皮老虎、抹布、工业吸尘器、凡士林、黄油,作业人员可根据现场实际选择适用的工具、材料。6检修步骤6.1电缆室清扫检查：6.1.1拆开电缆室挡板。6.1.2用干布擦试绝缘子电缆。6.1.3用吸尘器吸净电缆室内灰尘。6.1.4检查绝缘子有无破损,裂纹,放电痕迹。6.1.5检查电缆接头是否紧固,有无过热痕迹。电缆保护层有无机-2-/7.械损伤或腐蚀,否则应加以处理,电缆接头无发热,烧伤痕迹。否则应用细锉刀加以修整,检查电缆标识牌是否齐全,完备,如字迹不清或没有应补充。<电缆牌子齐全,字迹清晰易辩论认,无烧伤,破损痕迹>。6.1.6电缆接线紧固无松动现象,如松动应加以紧固处理。6.1.7电缆相色标志明确易辩6.2母线室清扫检查：6.2.1拆开母线室挡板。6.2.2用2500V摇表测量母线相间与相对地绝缘电阻,并做好记录。测量结束后,应将接地线挂上。6.2.3用干布擦试母线,用吸尘器吸净母线室内灰尘,检查主母线及分支母线连接处螺栓是否紧固,有无过热现象。6.2一次触头检查：6.2.1打开上、下挡扳。挡扳必须锁定在打开位置。6.2.2用干布擦净触头。6.2.3用吸尘器吸净开关室内灰尘。6.2.4在一次触头上抹凡士林。6.3挡板机构及闭锁装置检查：6.3.1检查挡扳机构操作是否灵活、可靠。6.3.2检查各闭锁装置是否可靠。6.3.3用毛刷清扫端子排上灰尘。6.3.4检查各接线端子是否紧固,接触良好。-3-/7.6.3.5检查各配电屏的前后门及门上锁扣。所有门均无变形、锁扣到位,开关灵活。6.4地刀及接地装置检查：6.4.1清洗地刀及触座上的油污。6.4.2检查地刀动作,接触情况,动作应灵活,接触可靠,位置指示器指示正确。6.4.3在地刀闸及触座上抹凡士林。6.5母线交流耐压试验:6.5.1耐压试验,时间1分钟,电压28KV<共箱封母为32KV>。6.5.2用2500V摇表测量相间及相对地的绝缘电阻,试验前后绝缘电阻都应大于6MΩ。6.6开关机构本体检修6.6.1开关本体清扫、检查。6.6.2开关内部传动机构检查加航空润滑脂〔黄油。6.6.3检查触头磨损情况,开关触头表面氧化层清理,开关触指清洗并涂凡士林。6.6.4小车轮轴解体加油。6.6.5开关五防检查。6.6.6测量分、合闸线圈直流电阻,最低分闸电压。6.6.7测量并调整开关触头开距,行程、超程,小车开关特性试验。7检修注意事项7.1作业前一定要确认检修所需作业票；-4-/7.7.2用参加检修人员须服从统一指挥,穿戴好劳保用品,执行"工作票制度",树立"安全第一"的思想,杜绝无票作业和野蛮作业；7.3检修作业时防止砸伤、碰伤...
