隧道钢筋网加工作业指导书VIP免费

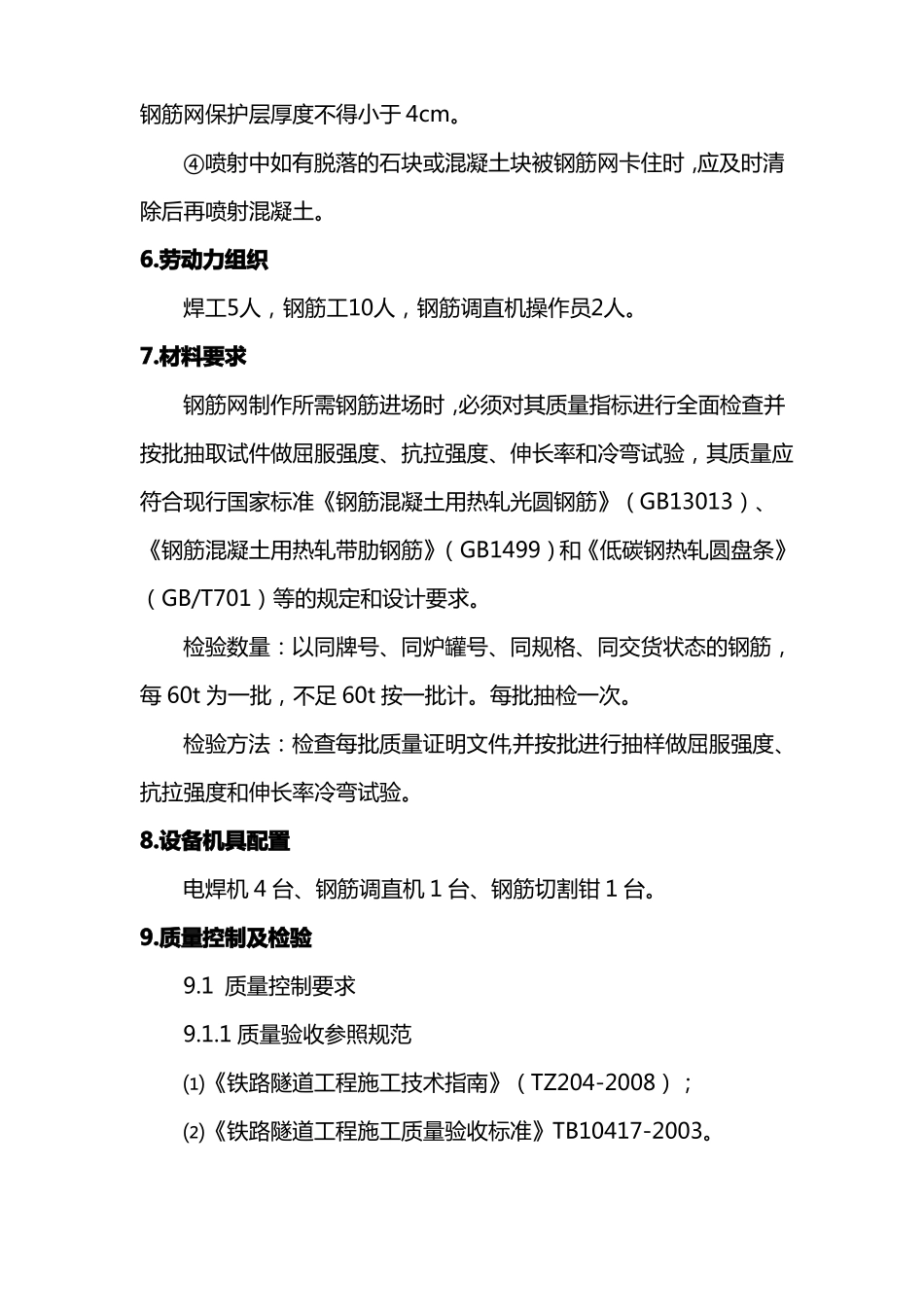

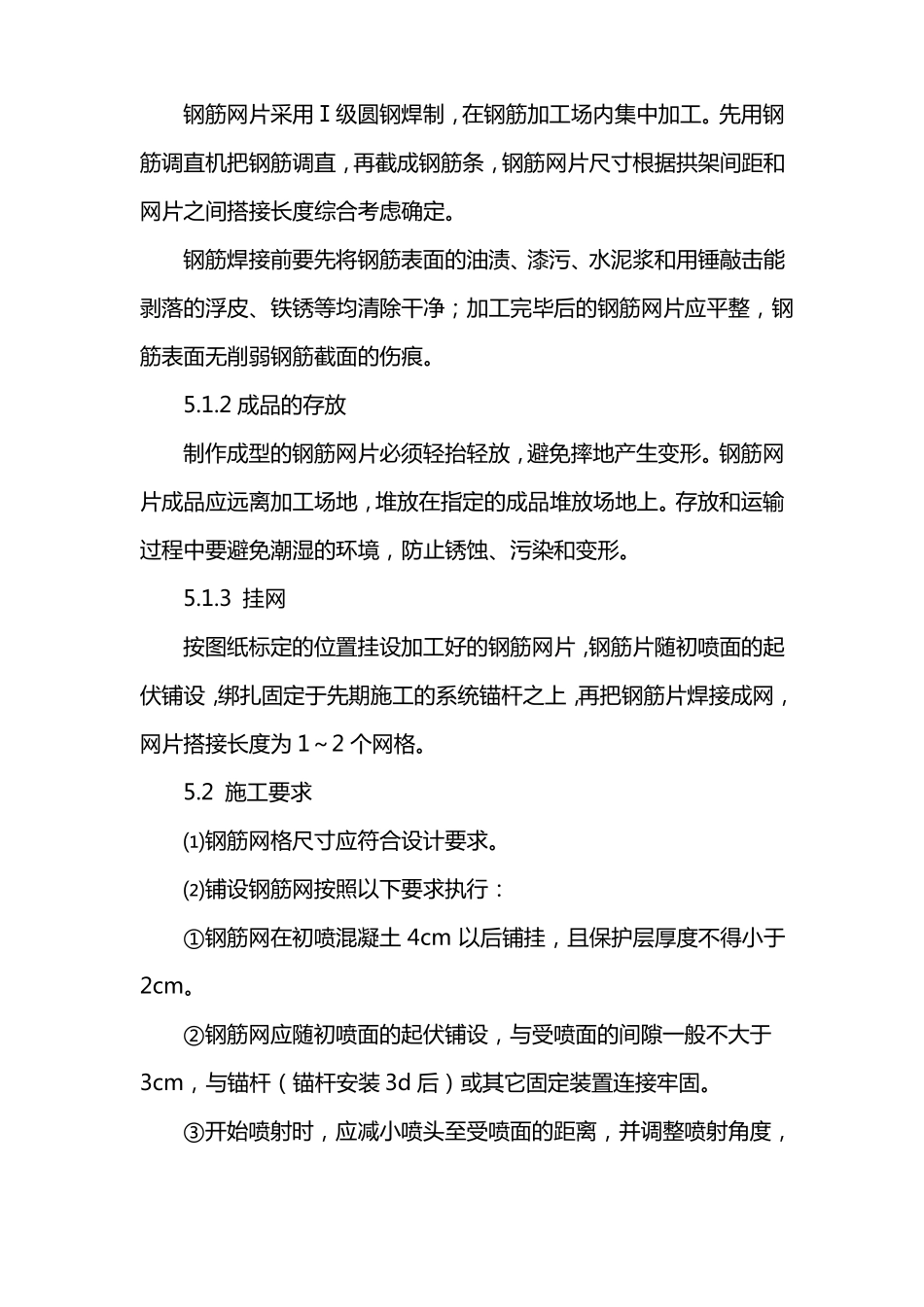

隧道钢筋网加工作业指导书1.适用范围适用于一般隧道各类初期支护钢筋网半成品加工作业。（项目参考：向莆铁路、小康高速。2.作业准备2.1内业技术准备作业指导书编制后，在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。制定施工安全保证措施，提出应急预案。对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。2.2外业技术准备施工作业层所涉及的各种外部技术数据收集，修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。3.技术要求隧道初期支护钢筋网采用Φ8或Φ6钢筋，网格尺寸为20cm×20cm，按设计断面环向布设。4.施工程序和工艺流程根据设计要求进场原材料→原材料检验合格后→制作钢筋网片→初喷砼→挂网→搭接合格符和设计后→复喷砼。5.施工工艺及施工要求5.1施工工艺5.1.1钢筋网片加工钢筋网片采用Ⅰ级圆钢焊制，在钢筋加工场内集中加工。先用钢筋调直机把钢筋调直，再截成钢筋条，钢筋网片尺寸根据拱架间距和网片之间搭接长度综合考虑确定。钢筋焊接前要先将钢筋表面的油渍、漆污、水泥浆和用锤敲击能剥落的浮皮、铁锈等均清除干净；加工完毕后的钢筋网片应平整，钢筋表面无削弱钢筋截面的伤痕。5.1.2成品的存放制作成型的钢筋网片必须轻抬轻放，避免摔地产生变形。钢筋网片成品应远离加工场地，堆放在指定的成品堆放场地上。存放和运输过程中要避免潮湿的环境，防止锈蚀、污染和变形。5.1.3挂网按图纸标定的位置挂设加工好的钢筋网片，钢筋片随初喷面的起伏铺设，绑扎固定于先期施工的系统锚杆之上，再把钢筋片焊接成网，网片搭接长度为1～2个网格。5.2施工要求⑴钢筋网格尺寸应符合设计要求。⑵铺设钢筋网按照以下要求执行：①钢筋网在初喷混凝土4cm以后铺挂，且保护层厚度不得小于2cm。②钢筋网应随初喷面的起伏铺设，与受喷面的间隙一般不大于3cm，与锚杆（锚杆安装3d后）或其它固定装置连接牢固。③开始喷射时，应减小喷头至受喷面的距离，并调整喷射角度，钢筋网保护层厚度不得小于4cm。④喷射中如有脱落的石块或混凝土块被钢筋网卡住时，应及时清除后再喷射混凝土。6.劳动力组织焊工5人，钢筋工10人，钢筋调直机操作员2人。7.材料要求钢筋网制作所需钢筋进场时，必须对其质量指标进行全面检查并按批抽取试件做屈服强度、抗拉强度、伸长率和冷弯试验，其质量应符合现行国家标准《钢筋混凝土用热轧光圆钢筋》（GB13013）、《钢筋混凝土用热轧带肋钢筋》（GB1499）和《低碳钢热轧圆盘条》（GB/T701）等的规定和设计要求。检验数量：以同牌号、同炉罐号、同规格、同交货状态的钢筋，每60t为一批，不足60t按一批计。每批抽检一次。检验方法：检查每批质量证明文件,并按批进行抽样做屈服强度、抗拉强度和伸长率冷弯试验。8.设备机具配置电焊机4台、钢筋调直机1台、钢筋切割钳1台。9.质量控制及检验9.1质量控制要求9.1.1质量验收参照规范⑴《铁路隧道工程施工技术指南》（TZ204-2008）；⑵《铁路隧道工程施工质量验收标准》TB10417-2003。9.1.2质量要求及检验9.1.2.1主控项目⑴钢筋网所使用的钢筋的品种、规格、性能等应符合设计要求和国家、行业有关技术标准的规定。检验数量：全部检查。检验方法：观察、钢尺检查。⑵钢筋网的制作应符合设计要求。检验数量：全部检查。检验方法、观察、尺量。9.1.2.2一般项目⑴钢筋网的安装位置应符合设计要求，并与锚杆或其他固定装置联结牢固。钢筋网的混凝土保护层厚度不得小于3cm。检验数量：每循环检查5处。检验方法：观察，凿孔检查或仪器探测。⑵钢筋网应在岩面喷射一层混凝土后再铺挂，底层喷射混凝土的厚度不得小于4cm。检验数量：每循环检验一次。检验方法：观察，检查施工记录。⑶钢筋网的网格间距应符合设计要求，网格尺寸允许偏差为±10mm。检验数量：每循环检验一次，随机抽样5片。检验方法：尺量。⑷钢筋网搭接长度应为１～２个网孔，允许偏差为±50mm。检验数量：每循环检验一次，随机抽样5片。检验方法：尺量。⑸钢筋应冷拉调直后使用，钢筋表面不得有裂纹、油污、颗粒状或片状锈蚀。检验数...
