铁路工程试验人员考试复习题含答案VIP免费

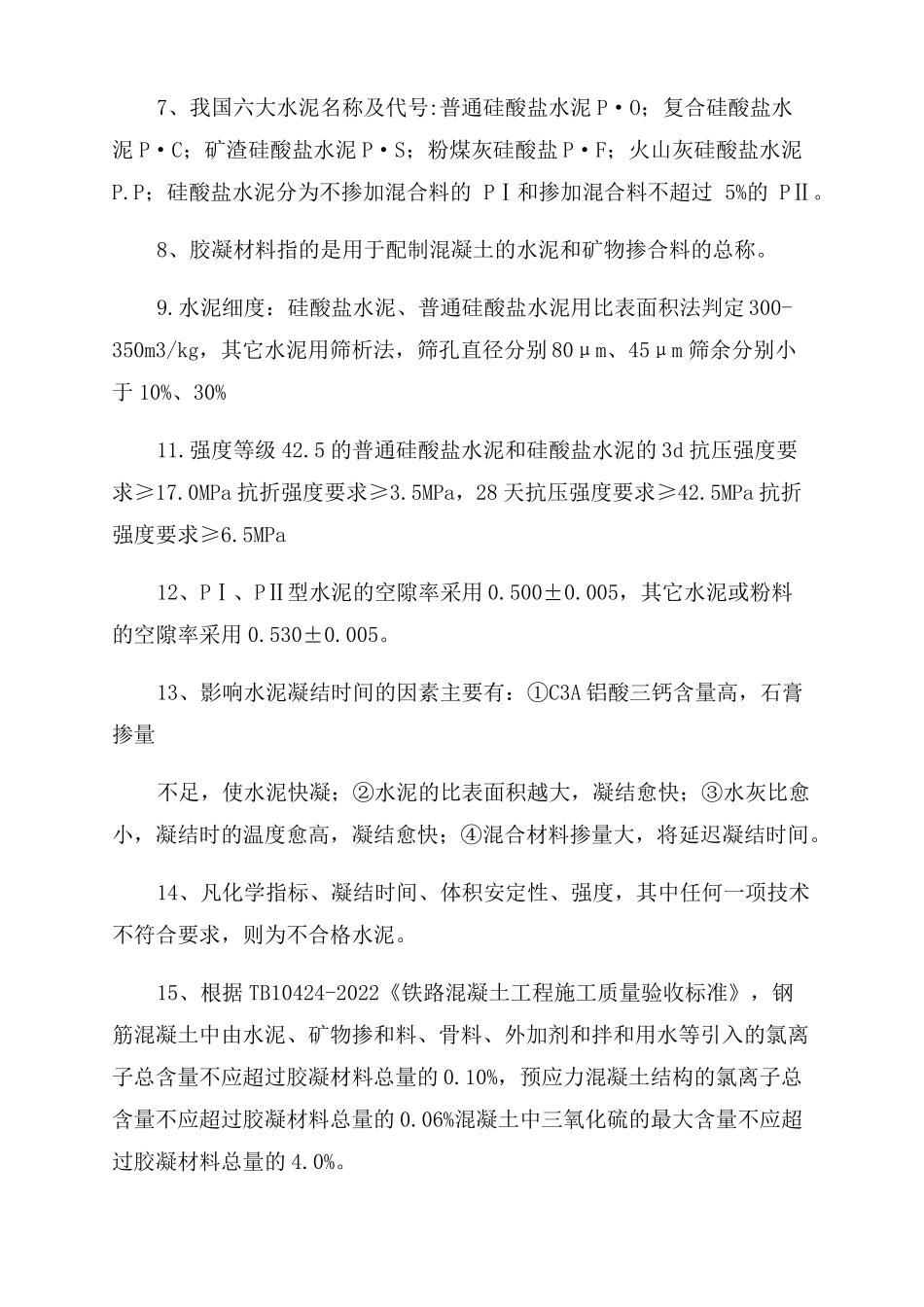

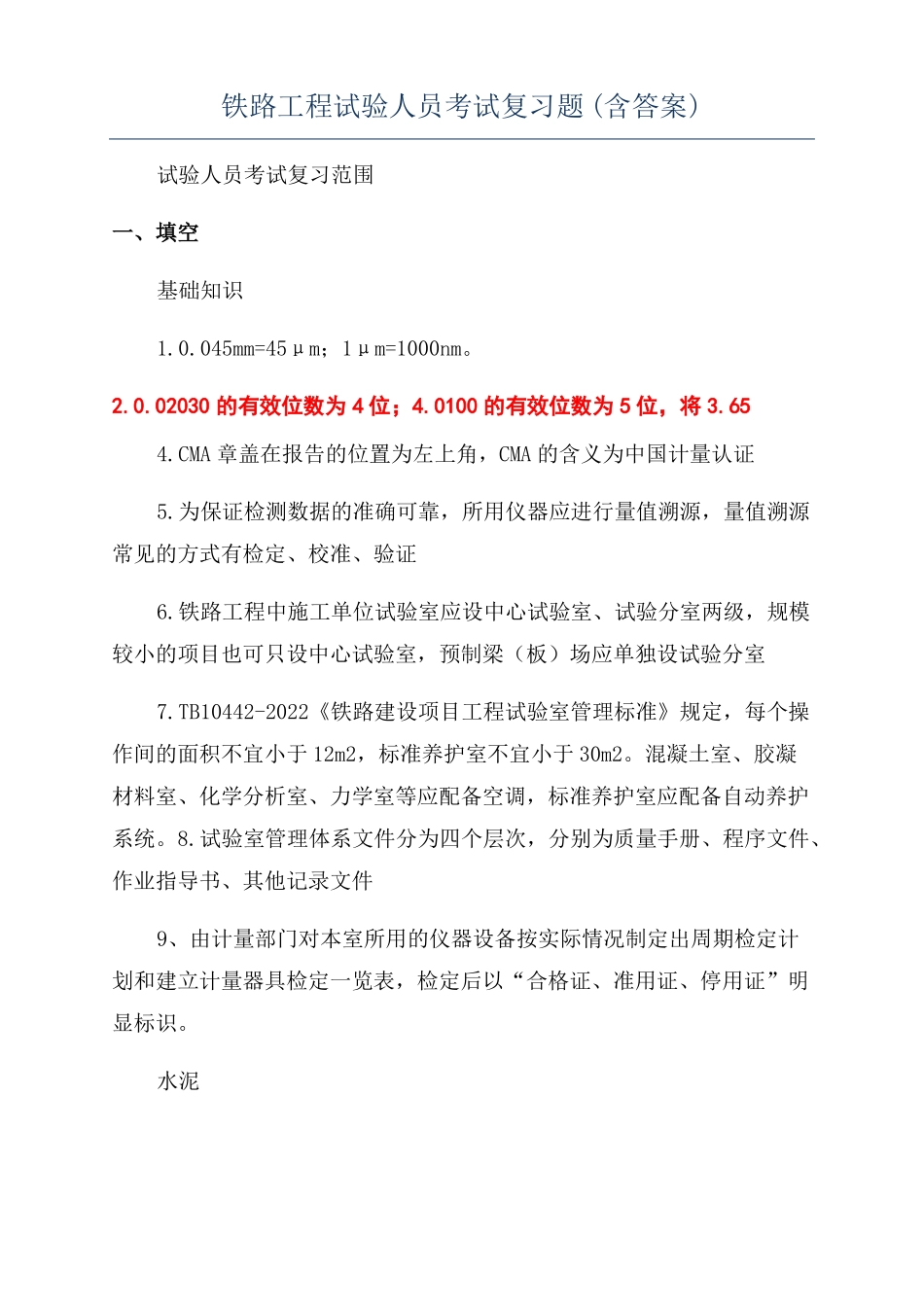

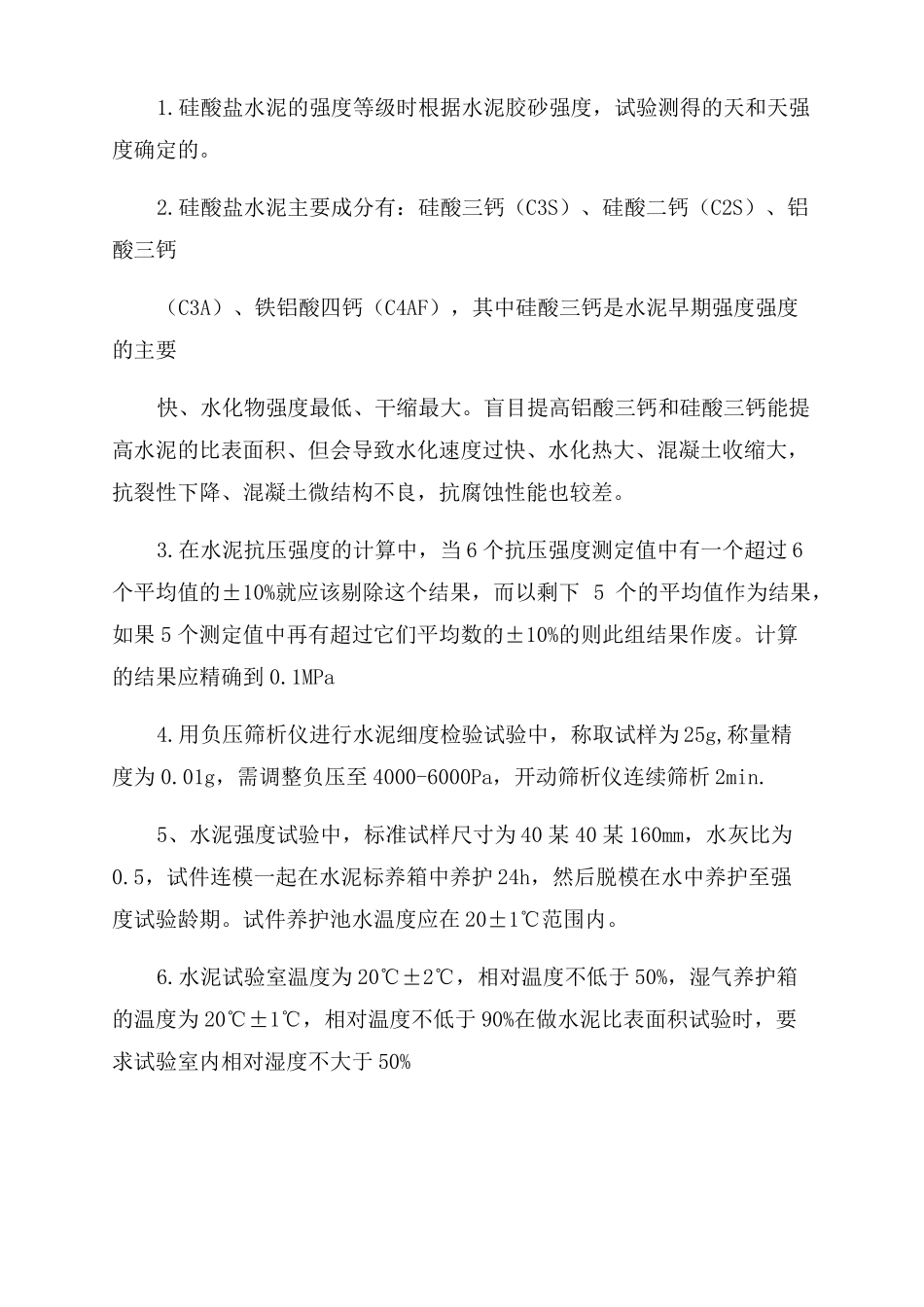

铁路工程试验人员考试复习题(含答案)试验人员考试复习范围一、填空基础知识1.0.045mm=45μm；1μm=1000nm。2.0.02030的有效位数为4位；4.0100的有效位数为5位，将3.654.CMA章盖在报告的位置为左上角，CMA的含义为中国计量认证5.为保证检测数据的准确可靠，所用仪器应进行量值溯源，量值溯源常见的方式有检定、校准、验证6.铁路工程中施工单位试验室应设中心试验室、试验分室两级，规模较小的项目也可只设中心试验室，预制梁（板）场应单独设试验分室7.TB10442-2022《铁路建设项目工程试验室管理标准》规定，每个操作间的面积不宜小于12m2，标准养护室不宜小于30m2。混凝土室、胶凝材料室、化学分析室、力学室等应配备空调，标准养护室应配备自动养护系统。8.试验室管理体系文件分为四个层次，分别为质量手册、程序文件、作业指导书、其他记录文件9、由计量部门对本室所用的仪器设备按实际情况制定出周期检定计划和建立计量器具检定一览表，检定后以“合格证、准用证、停用证”明显标识。水泥1.硅酸盐水泥的强度等级时根据水泥胶砂强度，试验测得的天和天强度确定的。2.硅酸盐水泥主要成分有：硅酸三钙（C3S）、硅酸二钙（C2S）、铝酸三钙（C3A）、铁铝酸四钙（C4AF），其中硅酸三钙是水泥早期强度强度的主要快、水化物强度最低、干缩最大。盲目提高铝酸三钙和硅酸三钙能提高水泥的比表面积、但会导致水化速度过快、水化热大、混凝土收缩大，抗裂性下降、混凝土微结构不良，抗腐蚀性能也较差。3.在水泥抗压强度的计算中，当6个抗压强度测定值中有一个超过6个平均值的±10%就应该剔除这个结果，而以剩下5个的平均值作为结果，如果5个测定值中再有超过它们平均数的±10%的则此组结果作废。计算的结果应精确到0.1MPa4.用负压筛析仪进行水泥细度检验试验中，称取试样为25g,称量精度为0.01g，需调整负压至4000-6000Pa，开动筛析仪连续筛析2min.5、水泥强度试验中，标准试样尺寸为40某40某160mm，水灰比为0.5，试件连模一起在水泥标养箱中养护24h，然后脱模在水中养护至强度试验龄期。试件养护池水温度应在20±1℃范围内。6.水泥试验室温度为20℃±2℃，相对温度不低于50%，湿气养护箱的温度为20℃±1℃，相对温度不低于90%在做水泥比表面积试验时，要求试验室内相对湿度不大于50%7、我国六大水泥名称及代号:普通硅酸盐水泥P·O；复合硅酸盐水泥P·C；矿渣硅酸盐水泥P·S；粉煤灰硅酸盐P·F；火山灰硅酸盐水泥P.P；硅酸盐水泥分为不掺加混合料的PⅠ和掺加混合料不超过5%的PⅡ。8、胶凝材料指的是用于配制混凝土的水泥和矿物掺合料的总称。9.水泥细度：硅酸盐水泥、普通硅酸盐水泥用比表面积法判定300-350m3/kg，其它水泥用筛析法，筛孔直径分别80μm、45μm筛余分别小于10%、30%11.强度等级42.5的普通硅酸盐水泥和硅酸盐水泥的3d抗压强度要求≥17.0MPa抗折强度要求≥3.5MPa，28天抗压强度要求≥42.5MPa抗折强度要求≥6.5MPa12、PⅠ、PⅡ型水泥的空隙率采用0.500±0.005，其它水泥或粉料的空隙率采用0.530±0.005。13、影响水泥凝结时间的因素主要有：①C3A铝酸三钙含量高，石膏掺量不足，使水泥快凝；②水泥的比表面积越大，凝结愈快；③水灰比愈小，凝结时的温度愈高，凝结愈快；④混合材料掺量大，将延迟凝结时间。14、凡化学指标、凝结时间、体积安定性、强度，其中任何一项技术不符合要求，则为不合格水泥。15、根据TB10424-2022《铁路混凝土工程施工质量验收标准》，钢筋混凝土中由水泥、矿物掺和料、骨料、外加剂和拌和用水等引入的氯离子总含量不应超过胶凝材料总量的0.10%，预应力混凝土结构的氯离子总含量不应超过胶凝材料总量的0.06%混凝土中三氧化硫的最大含量不应超过胶凝材料总量的4.0%。16、水泥的体积安定性不良，主要是由水泥中的游离氧化钙、游离氧化镁和三氧化硫引起的。17、水泥的检验要求中规定：同厂家、同批号、同品种、同强度等级的散装水泥每500吨为一批、袋装水泥每200吨为一批，不足上述数量时也按一批进行检测。其常规检测项目有：比表面积（细度）、凝结时间、安定性、强度骨料1、砂子的筛分曲线表示砂子的颗粒粒径分布情况细度模数表示砂子的粗细程度2、粗集...
