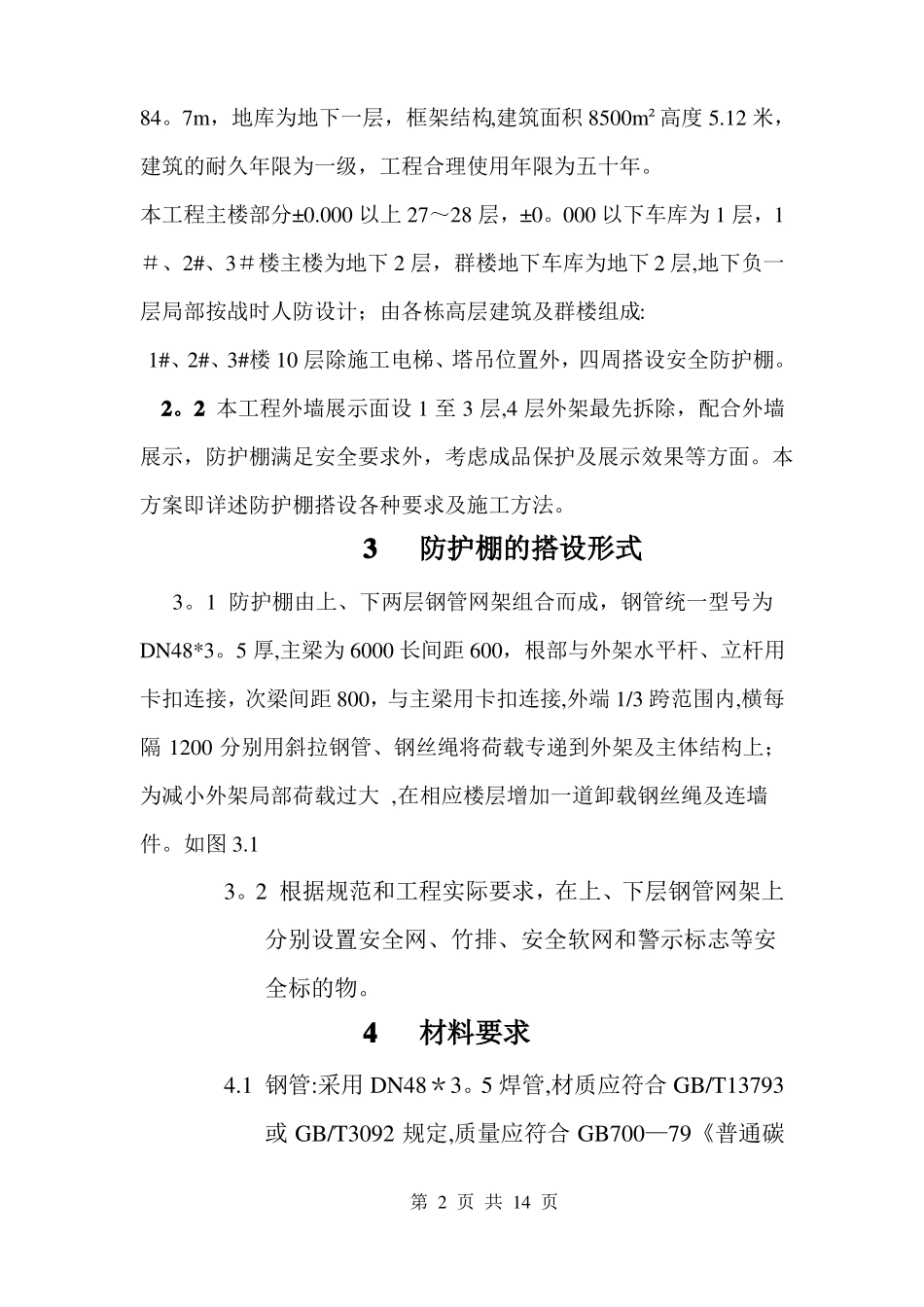

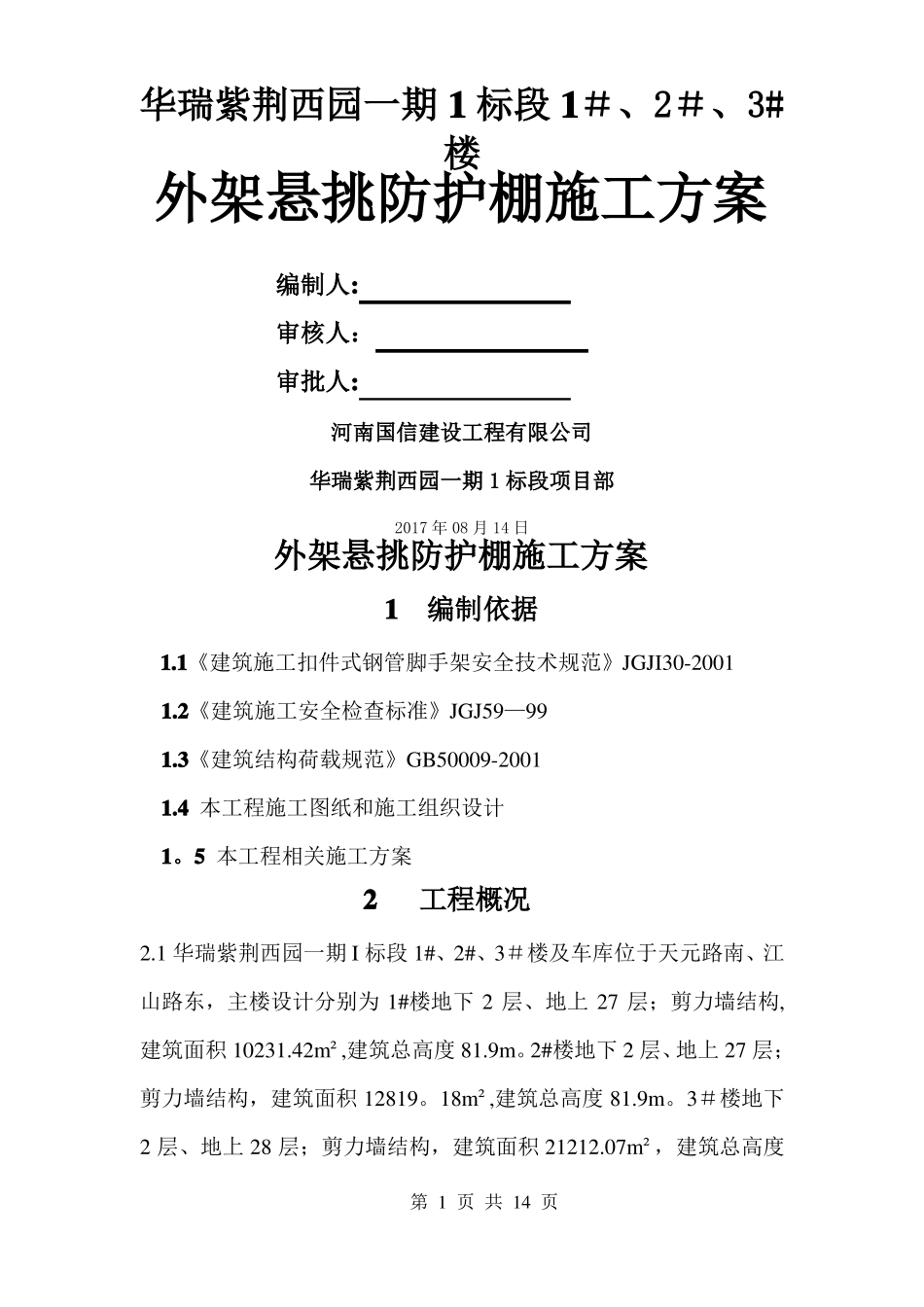

华瑞紫荆西园一期1标段1＃、2＃、3#楼外架悬挑防护棚施工方案编制人:审核人：审批人:河南国信建设工程有限公司华瑞紫荆西园一期1标段项目部2017年08月14日外架悬挑防护棚施工方案1编制依据1.1《建筑施工扣件式钢管脚手架安全技术规范》JGJI30-20011.2《建筑施工安全检查标准》JGJ59—991.3《建筑结构荷载规范》GB50009-20011.4本工程施工图纸和施工组织设计1。5本工程相关施工方案2工程概况2.1华瑞紫荆西园一期I标段1#、2#、3＃楼及车库位于天元路南、江山路东，主楼设计分别为1#楼地下2层、地上27层；剪力墙结构,建筑面积10231.42m²,建筑总高度81.9m。2#楼地下2层、地上27层；剪力墙结构，建筑面积12819。18m²,建筑总高度81.9m。3＃楼地下2层、地上28层；剪力墙结构，建筑面积21212.07m²，建筑总高度第1页共14页84。7m，地库为地下一层，框架结构,建筑面积8500m²高度5.12米，建筑的耐久年限为一级，工程合理使用年限为五十年。本工程主楼部分±0.000以上27～28层，±0。000以下车库为1层，1＃、2#、3＃楼主楼为地下2层，群楼地下车库为地下2层,地下负一层局部按战时人防设计；由各栋高层建筑及群楼组成:1#、2#、3#楼10层除施工电梯、塔吊位置外，四周搭设安全防护棚。2。2本工程外墙展示面设1至3层,4层外架最先拆除，配合外墙展示，防护棚满足安全要求外，考虑成品保护及展示效果等方面。本方案即详述防护棚搭设各种要求及施工方法。33。1防护棚的搭设形式防护棚由上、下两层钢管网架组合而成，钢管统一型号为DN48*3。5厚,主梁为6000长间距600，根部与外架水平杆、立杆用卡扣连接，次梁间距800，与主梁用卡扣连接,外端1/3跨范围内,横每隔1200分别用斜拉钢管、钢丝绳将荷载专递到外架及主体结构上；为减小外架局部荷载过大,在相应楼层增加一道卸载钢丝绳及连墙件。如图3.13。2根据规范和工程实际要求，在上、下层钢管网架上分别设置安全网、竹排、安全软网和警示标志等安全标的物。4材料要求4.1钢管:采用DN48＊3。5焊管,材质应符合GB/T13793或GB/T3092规定,质量应符合GB700—79《普通碳第2页共14页素结构钢技术要求》中Q235A钢要求。弯曲变形、锈蚀钢管不得使用；脚手架钢管每根最大质量不应大于25kg.4.2扣件：扣件及其附件符合GB978-67可锻铁分类及技术条件﹥的规定,机械性能不低于KT33-8的可煅铁的制作性能，其附件的制造材料应符合GB700-79中A3钢的规定，螺纹应符合GB196—81《普通螺纹》的规定,垫圈应符合GB95-76《垫圈》的规定.扣件与钢管的贴合面必须严格整形,保证钢管扣紧时接触良好，扣件活动部位应能灵活转动，旋转扣件的旋转面间隙小于1mm,扣件表面应进行防锈处理。脚手架采用的扣件，在螺拧紧扭力矩65N.m,不得发生破坏。4。3脚手板:采用铁板网片。4.4安全网：采用密目式安全网。55.1计算模型简化防护棚受力计算5.1.1本工程的防护棚主要起安全防护作用，防止高空附物直接落地,考虑施工荷载、自重及附物荷载。模型简化如图5.1.1：5。1。2简化模型为主梁根部两个固定铰支座,垂直荷载为横向1200范围内（即两跨)的自重和活载，拉杆及钢丝绳仅考虑受拉.第3页共14页5。2计算荷载5。2。1脚手板：脚手板自重标准值(K/N）:0。3:5.2。2栏杆、挡杆：，栏杆、挡脚手板自重标准值（KN/m2）:0。11；5。2.3施工人员等活荷载（KN/m2)：2.00；5。2.4安全设施于安全网(KN/m2)：0.005；5。2。5钢管自重:38.4N/m。扣件：14。6N/个.5。2。6查《建筑结构荷载规范》风荷载WK=0.7UZ。US。WO，取证负荷载最大值1KN/m2，考虑刮大风不上架施工，负荷载由自重，施工荷载抵消,不单独计算。5。2.7取两跨计算，主梁上每根次梁的简化集中荷载F=1.2＊0。8＊(0.35+0.3+0.01)+2*38。4*（0.8*2+1.2)/1000+14。6＊8=0.849KN5。3材料计算参数5。3。1钢管：外径d=48mm;壁厚t=3.5mm；载面积A=489mm2；惯性矩I=121900mm4;载面模量W=5080mm3；回转半径i=15。8mm;每米长质量=38。4K/m.5.3。2防护棚为上、下两层钢管网架拼制，主梁按两根钢管受力考虑。长细比r=800/15。8=50。6.查《建筑工程施工技术标准》附录D轴心受压构件的稳定第4页共14页系数，Φ=0.849。竖向立杆加强上、下层钢管架连接，只考虑自重，不考虑...
