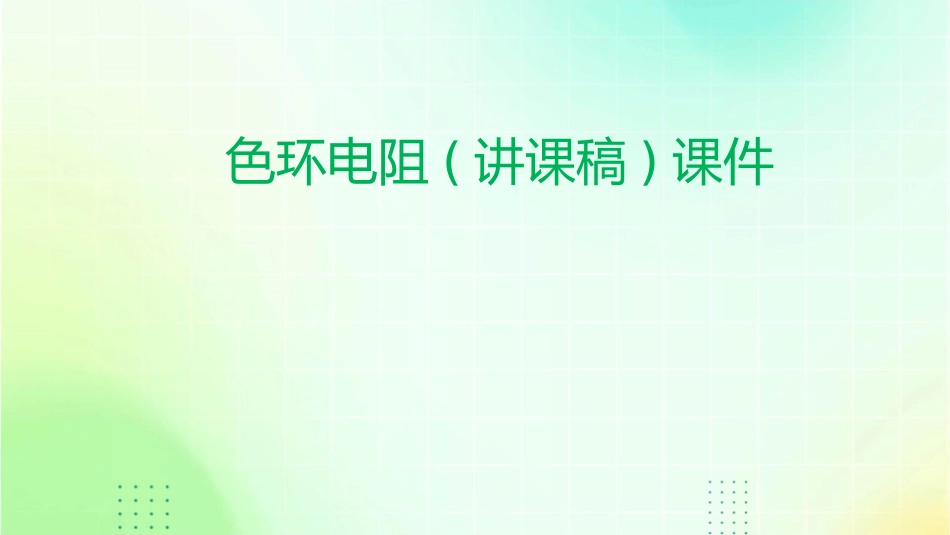

色环电阻(讲课稿)课件VIP专享VIP免费

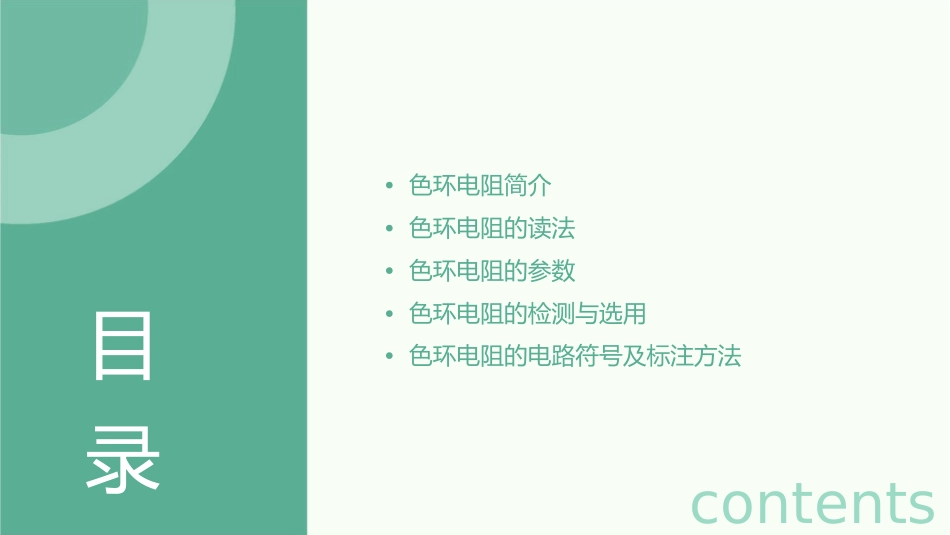

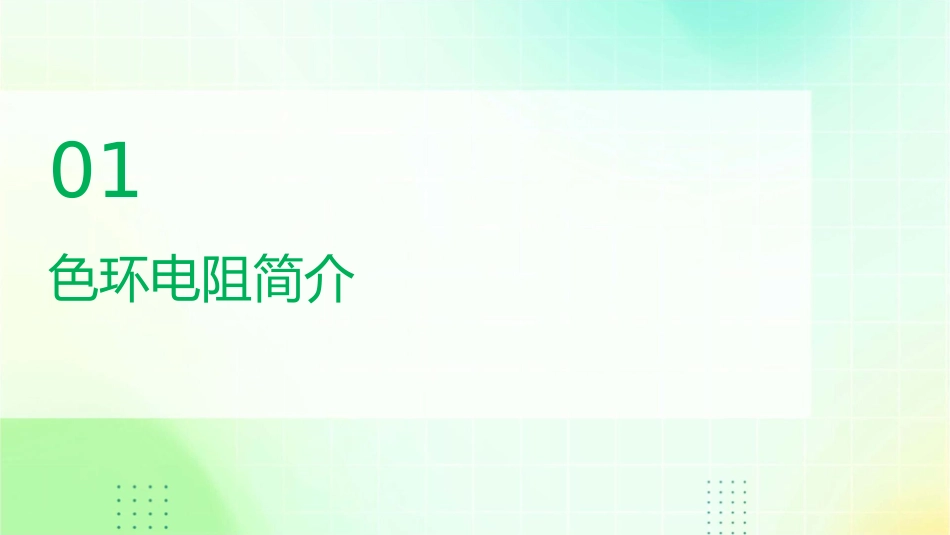

色环电阻(讲课稿)课件•色环电阻简介•色环电阻的读法•色环电阻的参数•色环电阻的检测与选用•色环电阻的电路符号及标注方法目录contents01色环电阻简介色环电阻的定义色环电阻是一种电子元件，其电阻值由环绕在电阻器上的色环来表示。色环通常由四个或五个环组成，分别代表不同的数字和单位。色环电阻的精度较高，且易于识别，因此在电子电路中广泛应用。色环电阻的特点010203高精度易于识别稳定性好色环电阻的精度较高，误差范围一般在1%以内。色环电阻的色环颜色和数字对应关系明确，易于读取。色环电阻的稳定性较好，长期使用不易发生变化。色环电阻的应用场景电子测量仪器自动控制系统通讯设备色环电阻广泛应用于电子测量仪器中，如万用表、示波器等。在自动控制系统中，色环电阻常用于信号的测量和调节。在通讯设备中，色环电阻用于信号的传输和接收。02色环电阻的读法色环的识别颜色与数值每种颜色代表一个数值，例如红色代表2，黑色代表0等。色环的顺序色环的顺序是按照棕、红、橙、黄、绿、蓝、紫、灰、白、黑的顺序排列的。色环的读法规则四色环电阻的读法第一个色环代表十位数，第二个色环代表个位数，第三个色环代表倍率，第四个色环代表误差。五色环电阻的读法第一个色环代表百位数，第二个色环代表十位数，第三个色环代表个位数，第四个色环代表倍率，第五个色环代表误差。读法示例四色环电阻读法示例一个电阻上的色环为“棕、黑、红、金”，根据读法规则，这个电阻的阻值为100x10^2=10000欧姆，误差为±5%。五色环电阻读法示例一个电阻上的色环为“紫、黑、黑、银、棕”，根据读法规则，这个电阻的阻值为756x10^0=756欧姆，误差为±1%。03色环电阻的参数标称阻值标称阻值是色环电阻的主要参数，它表示了电阻的基本阻值。在色环电阻中，通过不同颜色的色环来表示不同的数字，这些数字再对应到阻值上。例如，四色环电阻中，第一、二环表示有效数字，第三环表示倍乘数，第四环表示误差。标称阻值的精度也是色环电阻的一个重要参数。精度越高，表示电阻的阻值越接近标称阻值，误差越小。常见的精度等级有±5%、±10%、±20%。允许误差允许误差是色环电阻的一个重要参数，它表示了电阻的实际阻值与标称阻值的最大偏差范围。允许误差越小，表示电阻的精度越高，性能越好。常见的允许误差等级有±5%、±10%、±20%。在选择色环电阻时，需要根据电路的要求来选择合适的允许误差等级，以确保电路的正常工作。额定功率额定功率是色环电阻的一个重要参数，它表示了电阻能够承受的最大功率。额定功率越大，表示电阻的承受能力越强，能够承受更大的电流和电压。在选择色环电阻时，需要根据电路的要求来选择合适的额定功率等级。如果电路中的电流和电压较大，就需要选择额定功率较大的电阻，以确保电阻能够承受足够的电流和电压。04色环电阻的检测与选用色环电阻的检测方法外观检查观察色环电阻的外观是否有损坏、变色等现象，以及色环是否清晰可辨。使用万用表检测将万用表调整到适当的电阻挡位，测量色环电阻的两个端子之间的电阻值，并与标准值进行比较。温度检测通过加热色环电阻，观察其温度变化是否正常，以判断其是否正常工作。色环电阻的选用原则根据电路需求选择合适的阻值010203根据电路的工作电压、电流等参数，选择合适阻值的色环电阻以满足电路需求。考虑精度和稳定性选用高精度和高稳定性的色环电阻，以保证电路的性能和稳定性。考虑温度系数根据电路的工作温度范围，选择具有合适温度系数的色环电阻，以确保电路的稳定性。色环电阻的常见问题及解决方法色环识别错误温度系数不满足要求如果电路对温度系数有较高要求，而实际使用的色环电阻温度系数不满足要求，需要选择具有合适温度系数的色环电阻。由于色环颜色相近或模糊不清导致识别错误，应仔细核对色环颜色，并参考色环对照表进行识别。阻值误差过大如果测量的阻值与标称阻值误差过大，可能是色环电阻损坏或精度不够，需要更换合格的色环电阻。05色环电阻的电路符号及标注方法色环电阻的电路符号01常见的色环电阻电路符号有欧姆符号"Ω"和希腊字母"Φ"，其中欧姆符号更为常见。02在电路图中，色环电阻通常用...
