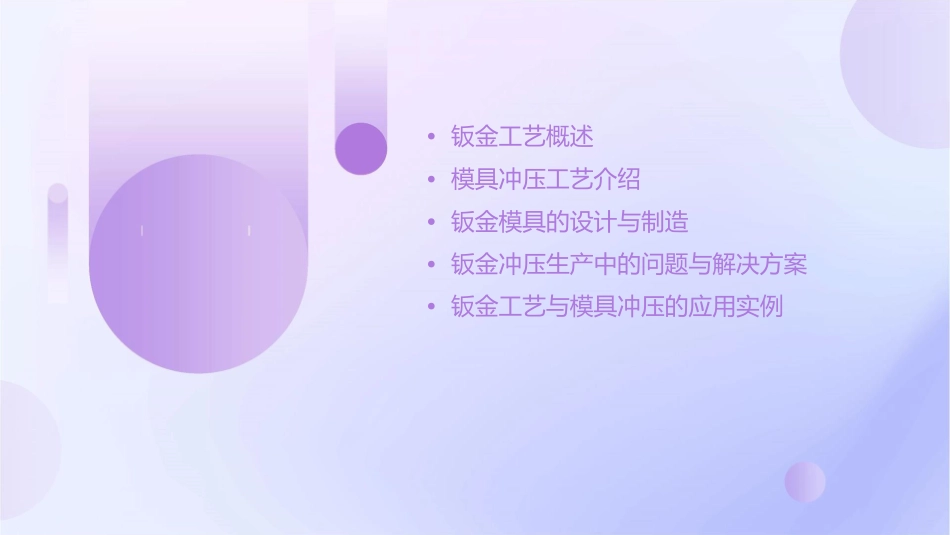

金工及模具冲介•钣金工艺概述•模具冲压工艺介绍•钣金模具的设计与制造•钣金冲压生产中的问题与解决方案•钣金工艺与模具冲压的应用实例01金工钣金工艺的定义与分类定义钣金工艺是一种金属板材的加工技术，通过切割、折弯、焊接、表面处理等工序将金属板材加工成所需的产品或零件。分类根据加工方式和工艺特点，钣金工艺可分为数控切割、折弯、激光切割、焊接等不同类型。钣金工艺的应用领域汽车制造业家电制造业钣金零件广泛应用于汽车车身、底盘、发动机等部位，如车门、车顶、油箱等。家电产品如冰箱、洗衣机、空调等的外壳和内部结构件大量采用钣金零件。航空航天业建筑业航空航天器的机身、机翼、尾翼等部位需要在建筑领域，钣金零件可用于制造钢结构、幕墙、门窗等部位。高精度、高质量的钣金零件。钣金工艺的发展趋势高效化为了提高生产效率和降低成本，钣金工艺的高效化发展迅速，如高速切割、快速折弯等技术。智能化随着数控技术和自动化技术的发展，钣金工艺的智能化程度越来越高，如自动化生产线、智能机器人等。环保化随着环保意识的提高，钣金工艺的环保化发展成为趋势，如绿色表面处理技术、环保焊接材料等。02模具冲工模具冲压的基本原理模具冲压是一种金属加工工艺，通过模具和冲压机将金属板材加工成所需形状和尺寸的零件。模具冲压的基本原理是利用模具的形状和尺寸与被加工金属板材的相对位置关系，通过冲压机的压力将金属板材变形或分离，以达到所需的零件形状和尺寸要求。模具冲压的主要设备冲压机辅助设备包括剪板机、折弯机、校平机等，用于金属板材的剪切、折弯、校平等预处理工作。是模具冲压的主要设备，用于提供冲压所需的动力和压力。模具是实现金属板材变形和分离的工具，根据不同的加工要求，模具可分为落料模、冲孔模、弯曲模、拉伸模等多种类型。模具冲压的材料选择01根据不同的应用场景和加工要求，选择合适的金属材料是模具冲压的关键。常用的金属材料包括钢板、不锈钢板、铝板等。02材料的厚度、硬度、塑性等物理性能对模具冲压的效果也有重要影响，需要根据实际情况进行选择和调整。模具冲压的工艺流程下料定位与划线冲压检验与校正根据图纸要求，将被加工的金属板材定位在模具上，并进行划线标记。利用冲压机的压力将模具压在金属板材上，实对加工完成的零件进行质量检验，对不合格的将金属板材按照所需的尺寸进行剪切或切割。现金属板材的变形或分离。零件进行校正或报废处理。03金模具的造钣金模具的设计原则功能性原则经济性原则确保模具能够满足生产需求，在满足功能和可靠性的前提下，如成型、脱模等。尽可能降低模具成本。可靠性原则易维护原则确保模具在使用过程中稳定可靠，能够承受冲压过程中的压力和摩擦。设计应便于模具的保养、维修和更换易损件。钣金模具的材料选择钢材硬质合金常用的模具材料，具有良好的强度、韧性和高硬度、高耐磨性，适用于高精度、高效率的模具。耐磨性。塑料模具钢其他材料适用于塑料模具，具有良好的抛光性和耐腐如铜、铝等，根据具体需求选择。蚀性。钣金模具的制造工艺铸造锻造通过熔炼金属，制成模具毛坯，再进将金属坯料加热至高温，进行塑性加行机械加工。工，制成模具。焊接数控加工将多个材料拼接在一起，形成完整的模具。利用数控机床对毛坯进行精确加工，得到成品模具。钣金模具的质量检测尺寸检测表面质量检测使用测量工具对模具尺寸进行检测，确保符合设计要求。检查模具表面是否光滑、无瑕疵，确保成型效果。结构检测性能检测检查模具结构是否合理，各部分是否符合设计要求。对模具进行冲压试验，检查其性能是否稳定可靠。04金冲生中的与解决方案冲压过程中的破裂现象总结词破裂是钣金冲压过程中常见的问题，主要是由于材料强度不足、模具设计不合理或冲压工艺参数不适当所引起。详细描述破裂通常发生在冲压件成型过程中，由于局部应力集中或材料流动性差，导致材料无法承受变形而发生断裂。为了解决这一问题，需要优化模具设计，改善材料流动性，调整冲压工艺参数，如降低变形量、增加润滑等。冲压过程中的起皱现象总结词起皱是钣金冲压过程中常见的表面质量问题，主要是由于材料流动不...
