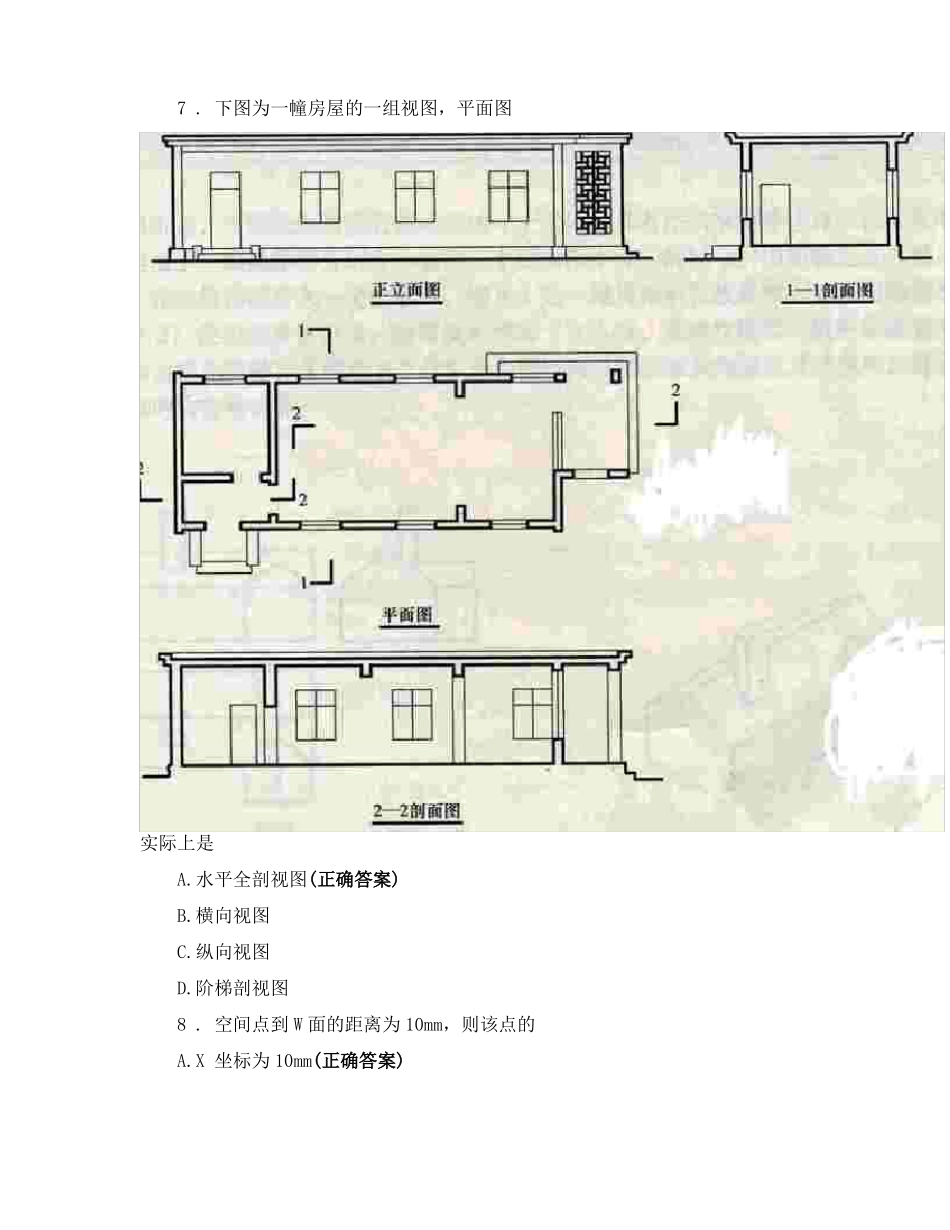

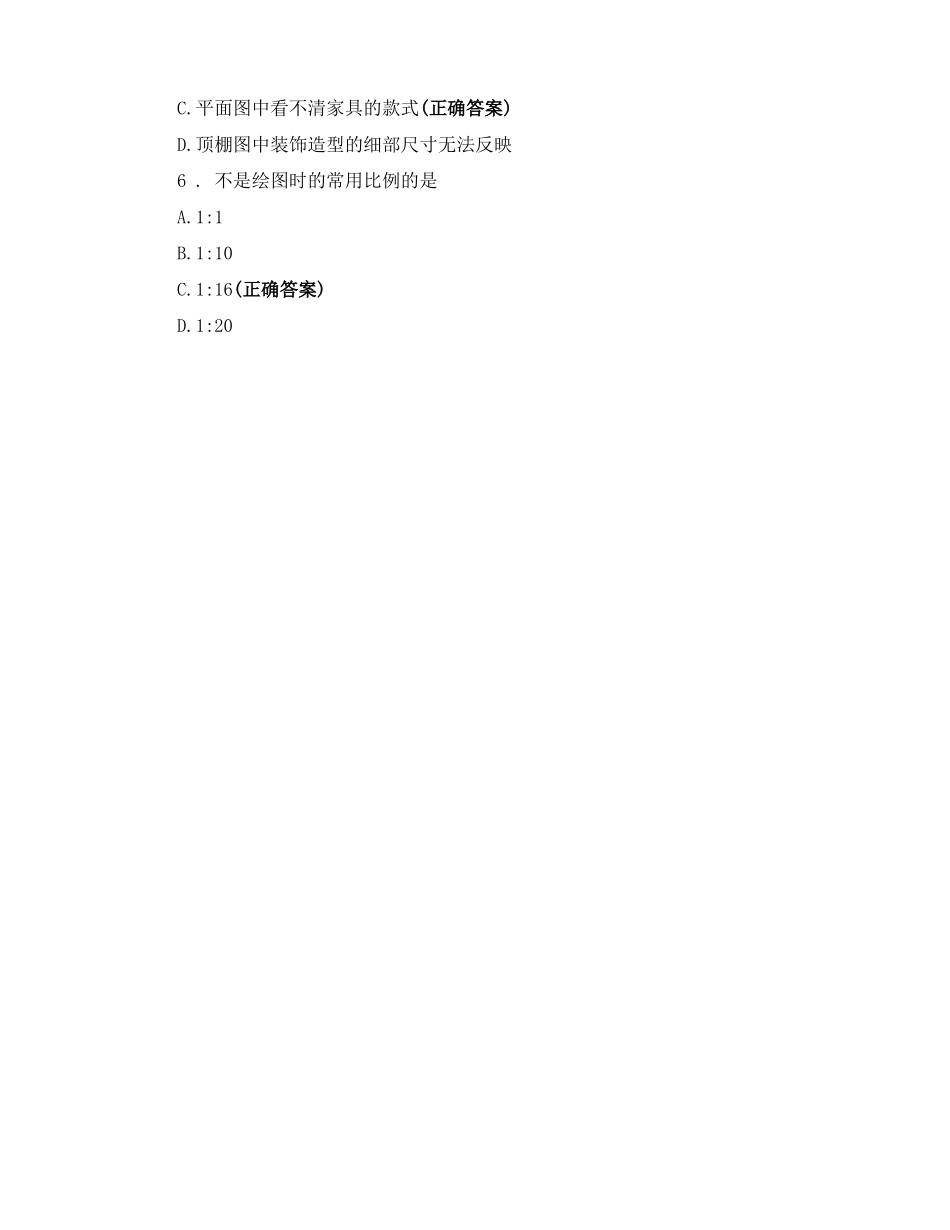

建筑装饰制图与识图试题1.建筑装饰装修施工图中，图表示A.密度板B.多层板C.木工板(正确答案)D.胶合板2.建筑装饰装修施工图中，图A.连接符号B.对称符号(正确答案)C.转角符号D.剖切符号3.中虚线(线宽0.5b)的一般用途为A.中心线、对称线、轴线B.不可见轮廓线(正确答案)C.可见轮廓线、尺寸线、变更云线D.断开界限4.空间平行的直线，其轴向伸缩系数A.一定相等(正确答案)B.可能相等C.不相等D.无法确定5.不属于装饰装修详图形成的原因是A.平面布置图内容多、比例小B.墙柱立面构造做法反映不清晰表示C.平面图中看不清家具的款式(正确答案)D.顶棚图中装饰造型的细部尺寸无法反映6.不是绘图时的常用比例的是A.1:1B.1:10C.1:16(正确答案)D.1:207.下图为一幢房屋的一组视图，平面图实际上是A.水平全剖视图(正确答案)B.横向视图C.纵向视图D.阶梯剖视图8.空间点到W面的距离为10mm，则该点的A.X坐标为10mm(正确答案)B.Y坐标为10mmC.Z坐标为10mmD.不能确定9.下列关于尺寸绘制的描述，错误的是A.尺寸界线应用细实线绘制，一般应与被注长度垂直B.图样轮廓线可用作尺寸界线C.尺寸线应用中粗实线绘制，应与被注长度垂直(正确答案)D.尺寸起止符号一般用中粗斜短线绘制10.垂直于V面，同时倾斜于H面和W面的平面为A.铅垂面B.正垂面(正确答案)C.侧垂面D.一般位置平面11.建筑装饰装修施工图中，图名编号用来表示被索引出的图样时，当索引出的详图图样与索引图同在一张图纸时，可在圆圈内画一水平直径，上半圆中用阿拉伯数字或字母注明编号，下半圆中间应A.注明该图索引符号所在图纸编号B.注明比例C.注明图名D.画一段水平细实线(正确答案)12.建筑装饰装修施工图中，平面图的剖切符号一般使用A.细虚线B.粗虚线C.细实线D.粗实线(正确答案)13.根据有关设计原始资料，拟定工程建设实施的初步方案，属于房屋设计程序的A.初步设计阶段(正确答案)B.技术设计阶段C.施工图设计阶段D.预算编制阶段14.建筑总平面图上，建筑物右上角的黑点数表示A.建筑物的层数(正确答案)B.建筑物的高度C.建筑物的建造年限D.建筑物的寿命15.正平面能在下列投影面上的投影反映空间平面实形的是A.HB.V(正确答案)C.WD.X16.组合体投影图的画图步骤是A.选比例、定图幅，画底稿，标注尺寸，加深图线(正确答案)B.画底稿、选比例、定图幅，标注尺寸，加深图线C.选比例、定图幅，画底稿，加深图线，标注尺寸D.画底稿，标注尺寸，选比例、定图幅，加深图线17.建筑平面图中，沿房屋底层窗洞口剖切所得到的平面图称为A.底层平面图(正确答案)B.顶层平面图C.第一张平面图D.标准层平面图18.尺寸线距图样最外轮廓之间的距离，不宜小于A.10mm(正确答案)B.9mmC.8mmD.7mm19.只把物体的局部剖切表示其内部构造，这样得到的剖面图称为A.全剖面图B.半剖面图C.局部剖面图(正确答案)D.阶梯剖面图20.当组合体投影不易分成几个部分或部分投影比较复杂时，宜采用帮助读图的方法是A.形体分析法B.线面分析法(正确答案)C.模型分析法D.综合分析法21.下列属于建施首页图的是A.建筑底层平面图B.设计说明(正确答案)C.总平面图D.南立面图22.建筑装饰装修施工图中，图名编号的圆圈直径可选择A.6-10mmB.8-12mm(正确答案)C.10-14mmD.12-16mm23.下列用作定位轴线的线型是A.细实线B.粗实线C.细点划线(正确答案)D.双点划线24.识读建筑剖面图必须首先A.了解图名及比例(正确答案)B.了解剖面图与平面图的关系C.了解房屋的结构形式D.了解楼梯的形式与构造25.直线AB上有一点C，且AC:CB=3:2，则H面上的投影ac:cb=A.3:2(正确答案)B.2:3C.3:5D.5:226.空间一点B的W面投影表示为A.BB.bC.b′D.b′′(正确答案)27.在V面投影与W面投影分别积聚成直线，且分别平行于OX轴和OY轴的平面为A.水平面(正确答案)B.正平面C.侧平面D.一般位置平面28.地面铺装图上，C-1表示A.窗的设计编号(正确答案)B.门的设计编号C.门的数量D.窗的数量29.侧平线在下列投影面上的投影能反映空间直线的实长A.HB.VC.W(正确答案)D.Y30.建筑剖面图一般不需要标注的内容是A.门窗洞口高度B.层间高度C.楼板与梁的断面高度(正确答案)D.建筑总高度31.对于被切割的基本几何体，除了要标注基本体的尺寸外，还要注出截平面的A.定位尺寸(正确...
