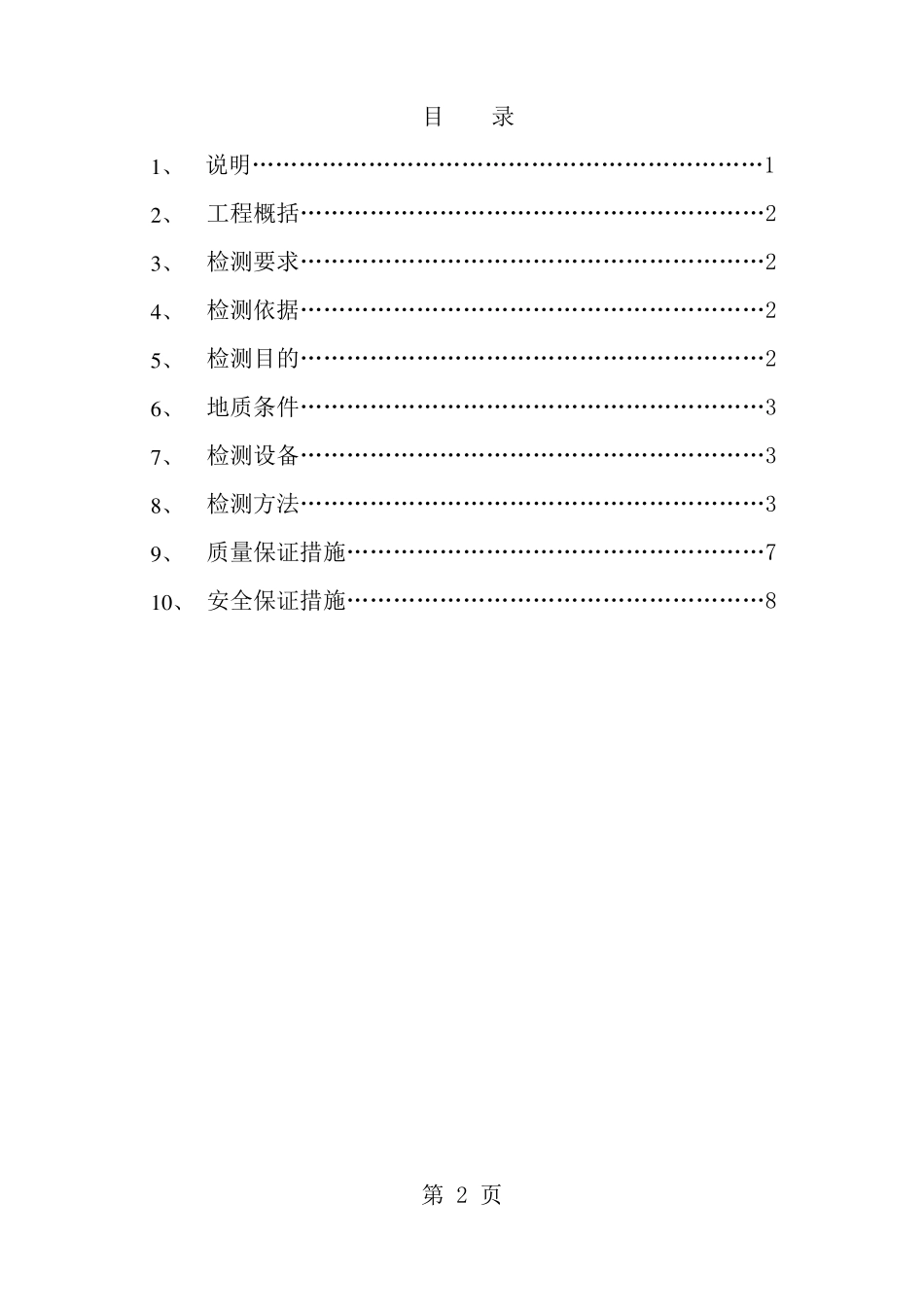

单桩竖向抗压静载及低应变检测桩身完整性试验检测方案×××××××有限公司2019年×月×日第1页目录1、说明…………………………………………………………12、工程概括……………………………………………………23、检测要求……………………………………………………24、检测依据……………………………………………………25、检测目的……………………………………………………26、地质条件……………………………………………………37、检测设备……………………………………………………38、检测方法……………………………………………………39、质量保证措施………………………………………………710、安全保证措施………………………………………………8第2页一、说明1、本方案只对××××××工程中桩基础检测。2、本方案共9页，如有涂改、删除、少页等情况，本方案则作废。3、在检测过程中，如遇特殊情况，如地质变化造成检测桩位变化，需经检测方确认后方可检测。4、本方案一式三份，最终解释权归检测方负责解释。编制人：审核人：批准人：二、工程概括×××××办公楼位于×××××，周边地势较平坦。桩形式采用预应力预制管桩，桩径为400mm，单桩承载力特征值为850KN，持力层为卵石层，混凝土等级C80。具体位置详见“勘探点平面位置图”三、检测要求1、静载试验：根据地址勘探报告、设计图纸以及现场检测条件，拟定对所有桩静载试验采用堆载法，按图纸设计要求，静载试桩的数量不少于1%,且不少于3根，本工程施工总桩数为100根，取样数量为3根。2、低应变检测：按图纸设计要求，低应变测试桩的根数不少于总桩数的20%,且不少于10根，柱下三桩或三桩以下的承台，第1页每个承台的抽检数量不少于1根。对于本工程桩基检测，柱下三桩或三桩以下的承台抽检不少于1根，总计：抽检数量为30根。四、检测依据1、规范和标准：《建筑桩基检测技术规程》JGJ106-2019《建筑基桩及复合地基检测技术规程》DB21/T1450-20192、合同及委托单要求3、岩土勘察报告、桩基施工记录及图纸设计参数五、检测目的桩基施工是否满足设计对桩基础的技术要求，及预制管桩极限承载力1700KN。六、地质条件具体地质条件详见《岩土勘察报告》七、检测设备为保证工程质量和检测进度的要求，根据工程量及检测场地情况，拟投入本项目的机械设备情况如下：序号仪器设备名称型号规格主梁：15m*300mm*300mm1反力梁次梁：37m*300**300mm2油压千斤顶QF-3201台上海——————————数量产地备注第2页345高压电动油泵电子百分表桩基完整性动测分——0～50mmKON-PIT1套上海——2台————1台北京析仪八、检测方法1、单桩竖向抗压静载试验（1）、试验加载装置本次试验采用堆载法。由主梁、次梁和支座组成堆载平台，上面均匀堆放水泥块作配重，构成加载反力系统（详见示意图），反力系统提供的反力不得小于204吨，加载采用一个320T油压千斤顶，通过电动油泵驱动加载，千斤顶中心与试桩中心重合。图1静载荷试验示意图（2）沉降观测装置：试验用千斤顶、电动油泵、高压油管的容许压力分别大于最大加载时压力的1.2倍。试桩的沉降变形，通过对称布置于桩头的量程为50mm两块百分表测量。所有百分表均用磁性表座固定于基准梁上，基准梁具有一定刚度。基准桩中心与试桩中心的距离不小于桩径4倍，基准桩中心与压重平台支墩边的距离不小于桩径4倍。（3）最大加载量及加载分级：加荷采用快速维持荷载法逐级加载，每级荷载下沉量达到相对稳定后再加下一级荷载，每级加载为设计承载力特征值2倍为1700kN荷载的1/10，共分10级，第3页第一级荷载为单级荷载的2倍为340kN.（4）、沉降观测1）试验标准：严格按《建筑基桩检测技术规范》（JGJ106-2019）执行。2）采用快速维持荷载法逐级加载，加载分级详见各桩数据汇总表。每级荷载达到相对稳定后加下一级荷载。读数时间为每级加载后按5，15，30，45，60min的时间间隔读数，直至变形达到稳定标准或满足中止加载条件时为止。3）当出现下列现象之一时，可终止试验。a、某级荷载作用下，桩的沉降量为前一级荷载作用下沉降量的5倍。b、某级荷载作用下，桩的沉降量大于前一级荷载作用下沉...
