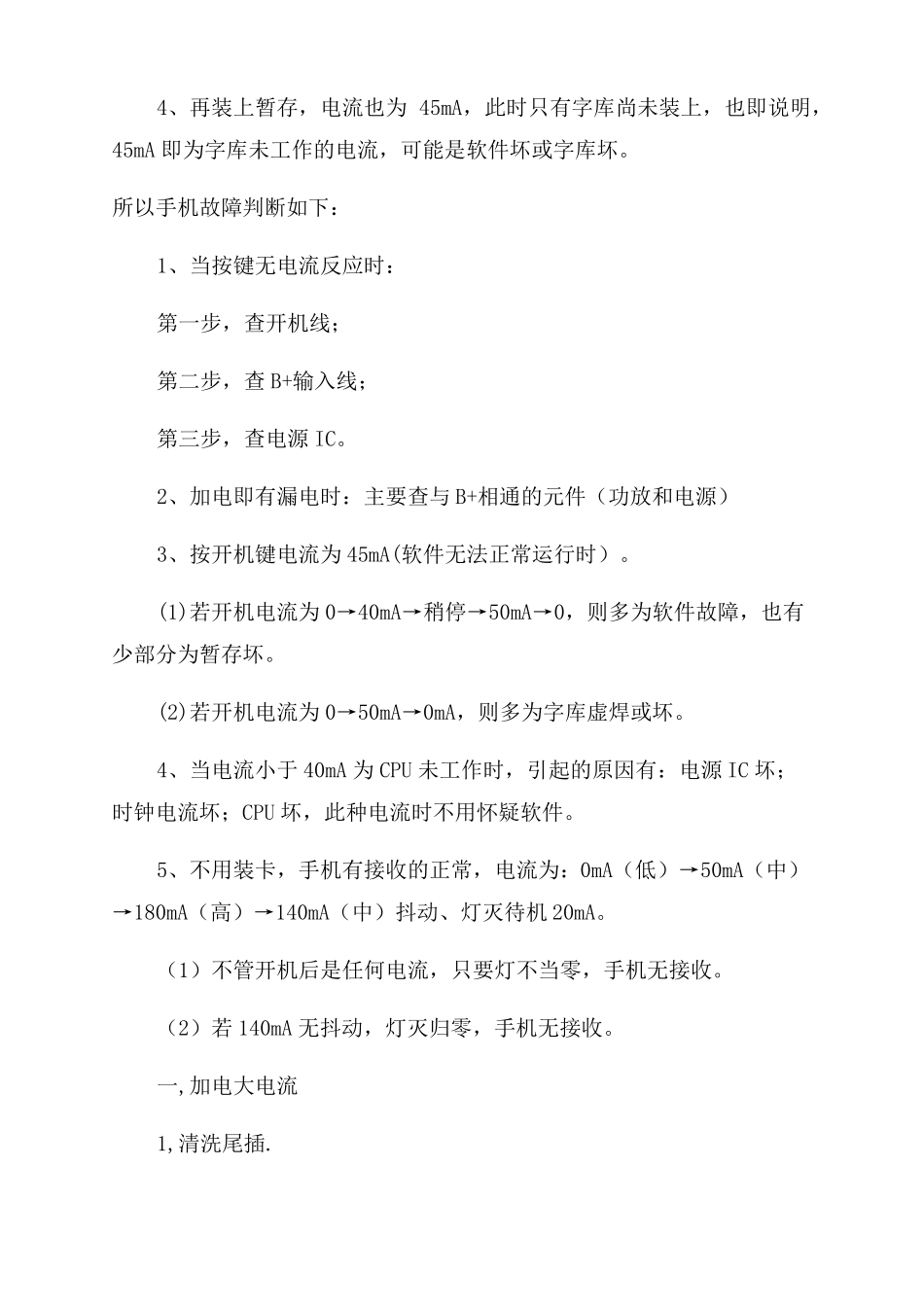

修手机看电流表大全查故障一、“把脉听诊”成神医的必备绝技如果说维修师傅是医生的话，那么，维修稳压电源好比医生的听诊器，手机的电流变化就好比手机的脉搏。任何一个有经验的手机维修师傅，对任何一部故障手机，首先做的，就是分析其电流反应。电流状态如何，是判断手机故障的第一步，也是最最基本的一步和最重要的一步！所以，对于初学者，，可能是你修手机的起步，也是你维修手机生涯终生要使用到的一个重要技能！对于所有的手机维修者，用维修笔记，记下各款手机的正常和非正常电流，是非常重要的，这就是宝贵的和无以替代的宝贵维修经验！由于手机在开机瞬间、待机状态以及发射状态时的工作电流不相同，所以可以通过观察电流表指示来判断故障。将手机接上直流稳压电源，接开机键时观察稳压源电流表，电流表指针的变化将成为我们确立故障的最重要和最有效的依据。四、掌握电流法运用的科学依据根据IC工作消耗的电流多少来判断故障范围。先将电源、13M、CPU、暂存、字库五大件拆下，然后再逐个装上。1、当只装上电源IC时，电流为13mA，说明电源IC正常工作电流为13mA，若电流小于13mA，则说明电源IC坏。2、再装上13M晶体，电流也是13mA，则说明CPU末正常工作。3、再装上CPU，电流为45mA，若电流为45mA，则说明电源、13M,CPU基本正常工作。4、再装上暂存，电流也为45mA，此时只有字库尚未装上，也即说明，45mA即为字库未工作的电流，可能是软件坏或字库坏。所以手机故障判断如下：1、当按键无电流反应时：第一步，查开机线；第二步，查B+输入线；第三步，查电源IC。2、加电即有漏电时：主要查与B+相通的元件（功放和电源）3、按开机键电流为45mA(软件无法正常运行时）。(1)若开机电流为0→40mA→稍停→50mA→0，则多为软件故障，也有少部分为暂存坏。(2)若开机电流为0→50mA→0mA，则多为字库虚焊或坏。4、当电流小于40mA为CPU未工作时，引起的原因有：电源IC坏；时钟电流坏；CPU坏，此种电流时不用怀疑软件。5、不用装卡，手机有接收的正常，电流为：0mA（低）→50mA（中）→180mA（高）→140mA（中）抖动、灯灭待机20mA。（1）不管开机后是任何电流，只要灯不当零，手机无接收。（2）若140mA无抖动，灯灭归零，手机无接收。一,加电大电流1,清洗尾插.2,拆下功放试机.3,拆下音乐IC试机.4,拆下多媒体卡试机.5,拆下照相机供电管试机.5,电压调小慢慢回升触摸哪里发热.6,更换电源IC.二,加电按开机键无任何电流反应1,重点检查开机线路有无断线.2,更换32.768KHZ晶体.3,重植或更换电源IC.三,加电按开机键有5MA左右电流反应1,检查VRTC实时时钟供电,若无大多为电源IC损坏.2,重植或更换CPU.四,加电按开机键20~30MA电流反应1,检查VVCO振荡器有无2.8V供电,若无大多为电源IC虚焊或损坏.2,更换13MHZ晶体.3.重植或更换中频IC.4,检查13MHZ晶体到中频IC有无断线.5,检查中频到CPU之间有无断线.五,加电按开机键电流上升到60MA左右马上回零1,重植或更换版本IC2,重写软件.3,检查CPU与版本IC之间有无断线.4,重植或更换CPU.六,加电按开机键电流定在60MA不动1,重植或更换版本IC.2,重植或更换电源IC.3,重写软件.4,更换CPU.七,加电按开机键电流上升到100MA左右停一下回零1,拆下音乐IC试机.2,更换暂存.3,重植或更换字库.4,检查CPU与字库之间有无断线.5,检查CPU与暂存之间有无断线.八,加电按开机键200~300MA左右大电流1,更换版本并重写软件.2,更换功放.3,更换电源IC.4,更换CPU.5,更换字库.九,加电按开机键可开机但松手关机1,重植或更换CPU.2,检查CPU到电源间有无断线.3,重植或更换电源IC.1.20mA以内。电流表有指示，但指针不摆动，定在20mA软件故障；尾插漏电；与字库码片相连的电容、稳压管漏电保护；后备电池漏电；CPU、字库虚焊；32.768kHz损坏；某些手机按键短路或排线短路，也会引起这故障2.20mA松手归零。如果电流很小，在20mA左右，而且松手就回到零，则可能是13M没起振。3.按下开机键电流就升到50mA，松手就回零则很可能是程序不能开始运行，重点检查字库4.按下开机键手机电流就在50mA，然后回到20mA松手维持在20mA，则很以可能是码片的问题，多是码片内的软件坏了。5.手机的工作电流能从50mA下落到...
