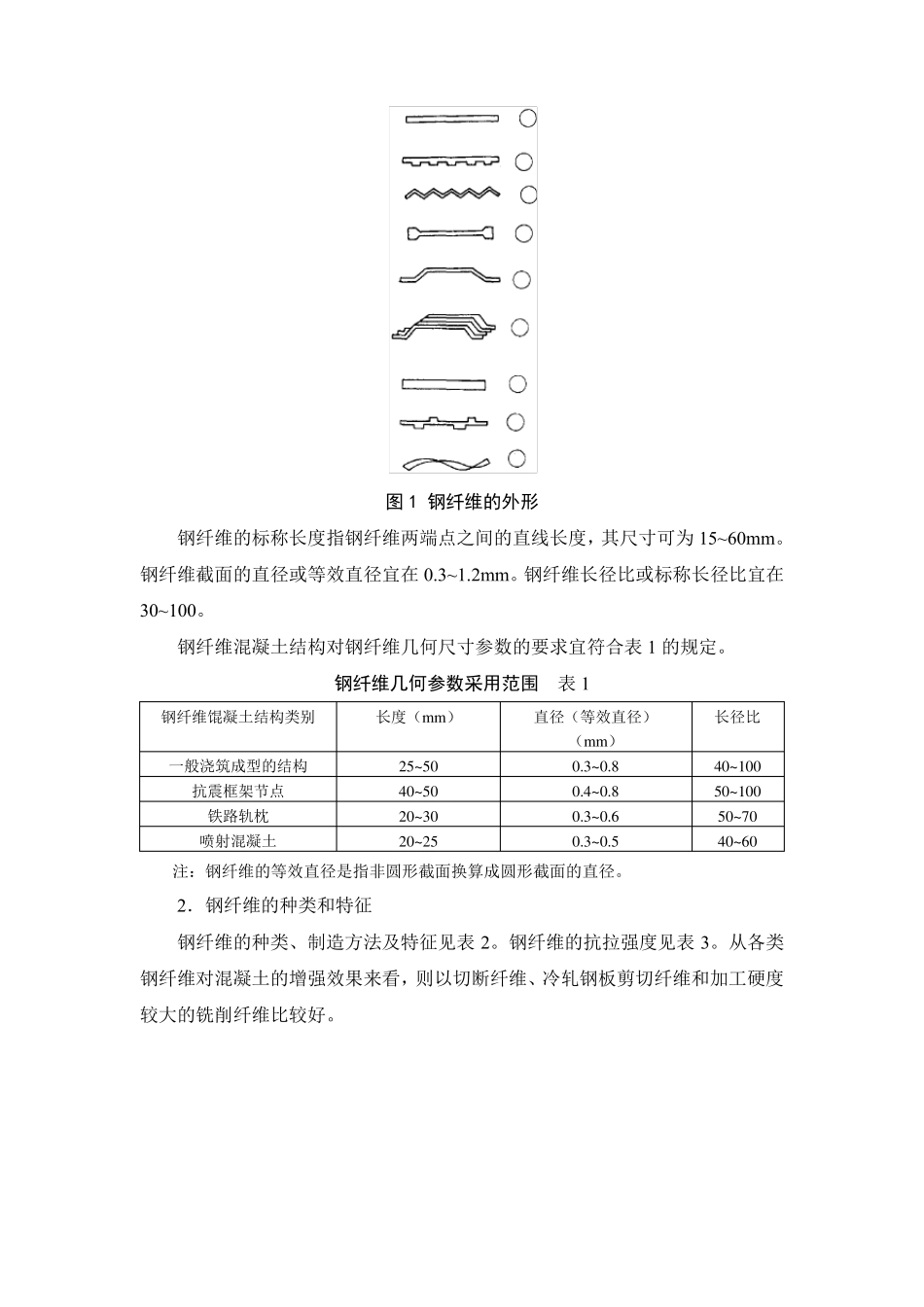

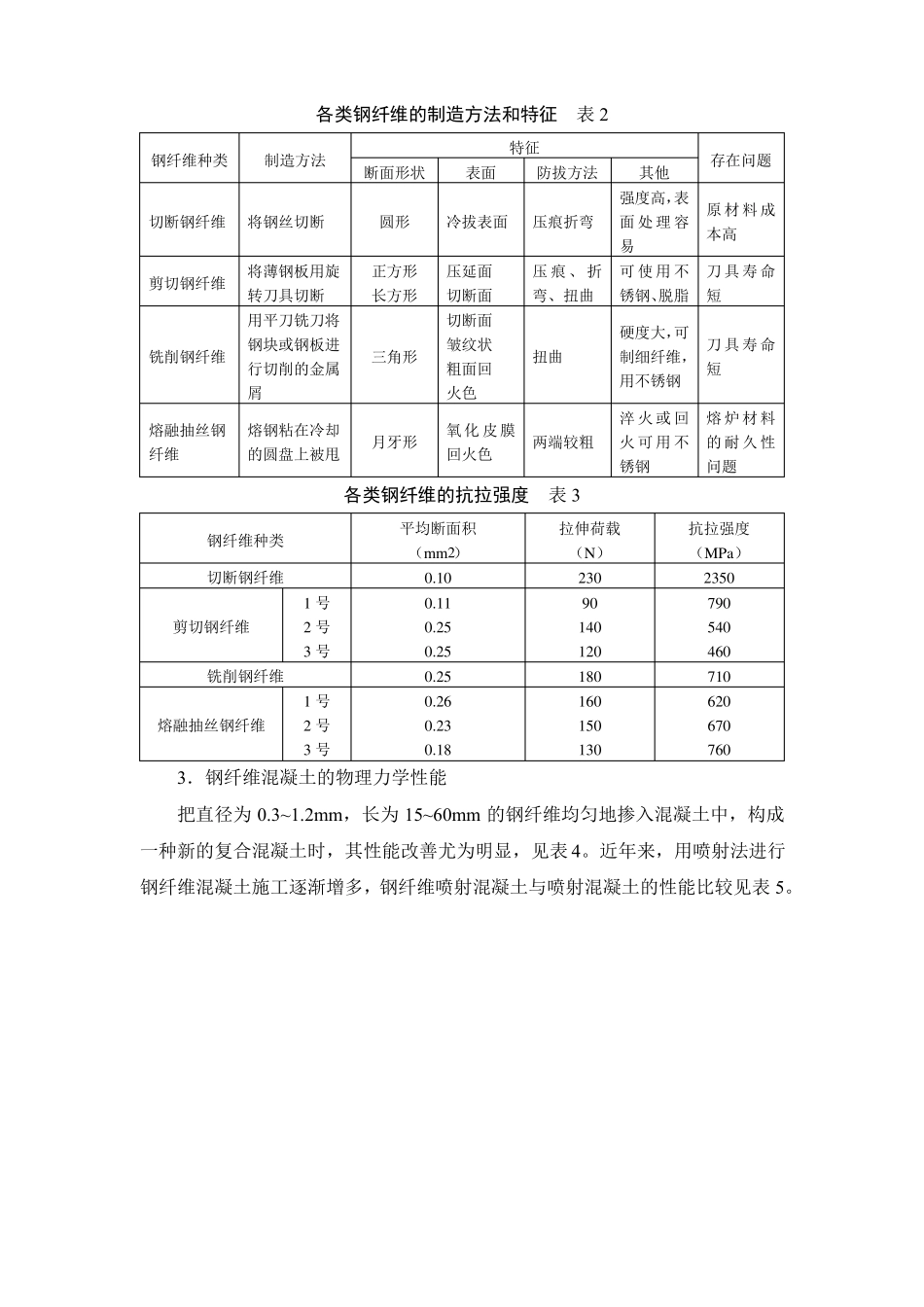

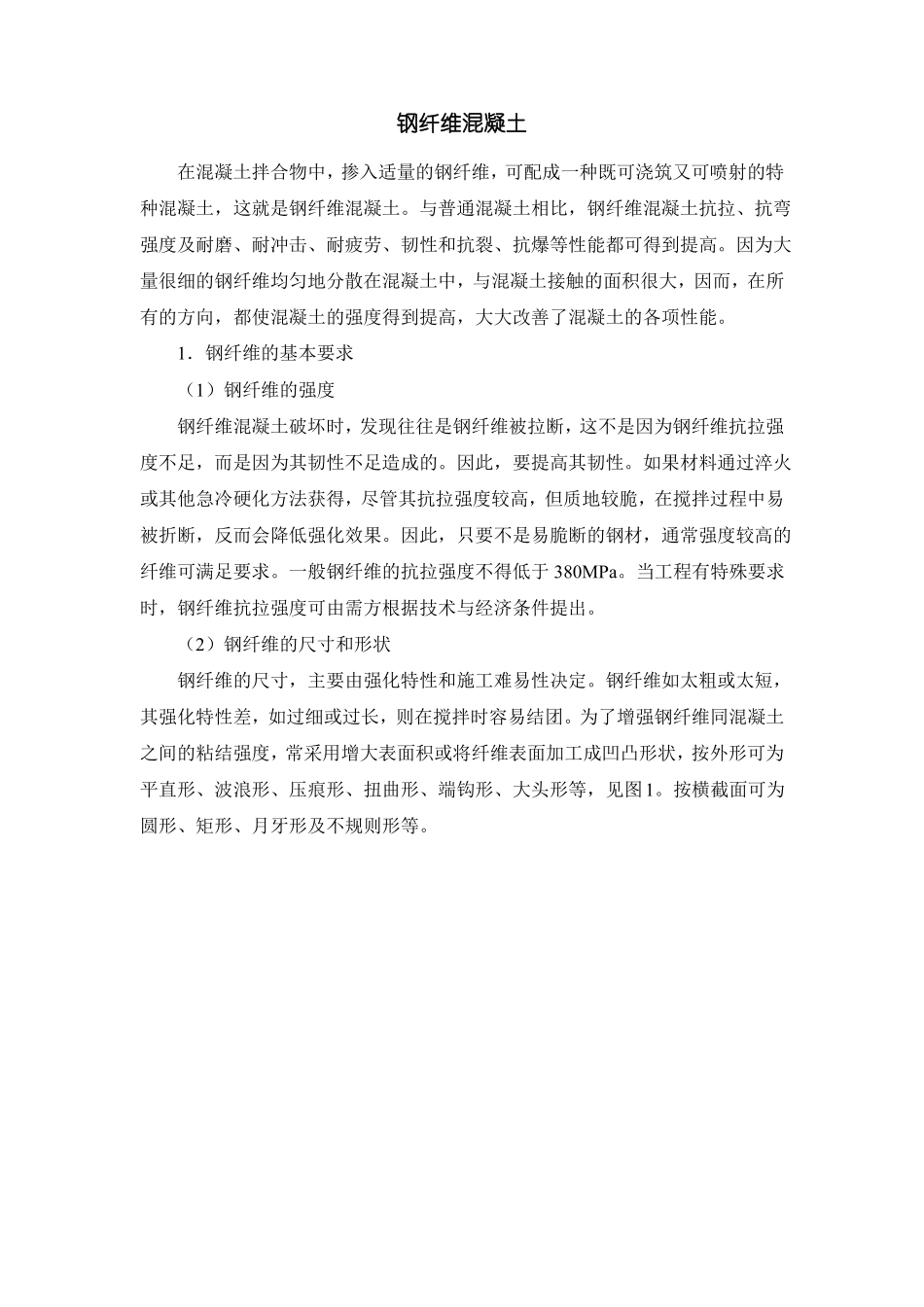

钢纤维混凝土在混凝土拌合物中，掺入适量的钢纤维，可配成一种既可浇筑又可喷射的特种混凝土，这就是钢纤维混凝土。与普通混凝土相比，钢纤维混凝土抗拉、抗弯强度及耐磨、耐冲击、耐疲劳、韧性和抗裂、抗爆等性能都可得到提高。因为大量很细的钢纤维均匀地分散在混凝土中，与混凝土接触的面积很大，因而，在所有的方向，都使混凝土的强度得到提高，大大改善了混凝土的各项性能。1．钢纤维的基本要求（1）钢纤维的强度钢纤维混凝土破坏时，发现往往是钢纤维被拉断，这不是因为钢纤维抗拉强度不足，而是因为其韧性不足造成的。因此，要提高其韧性。如果材料通过淬火或其他急冷硬化方法获得，尽管其抗拉强度较高，但质地较脆，在搅拌过程中易被折断，反而会降低强化效果。因此，只要不是易脆断的钢材，通常强度较高的纤维可满足要求。一般钢纤维的抗拉强度不得低于380MPa。当工程有特殊要求时，钢纤维抗拉强度可由需方根据技术与经济条件提出。（2）钢纤维的尺寸和形状钢纤维的尺寸，主要由强化特性和施工难易性决定。钢纤维如太粗或太短，其强化特性差，如过细或过长，则在搅拌时容易结团。为了增强钢纤维同混凝土之间的粘结强度，常采用增大表面积或将纤维表面加工成凹凸形状，按外形可为平直形、波浪形、压痕形、扭曲形、端钩形、大头形等，见图1。按横截面可为圆形、矩形、月牙形及不规则形等。图1钢纤维的外形钢纤维的标称长度指钢纤维两端点之间的直线长度，其尺寸可为15~60mm。钢纤维截面的直径或等效直径宜在0.3~1.2mm。钢纤维长径比或标称长径比宜在30~100。钢纤维混凝土结构对钢纤维几何尺寸参数的要求宜符合表1的规定。钢纤维几何参数采用范围表1钢纤维馄凝土结构类别一般浇筑成型的结构抗震框架节点铁路轨枕喷射混凝土长度（mm）25~5040~5020~3020~25直径（等效直径）（mm）0.3~0.80.4~0.80.3~0.60.3~0.540~10050~10050~7040~60长径比注：钢纤维的等效直径是指非圆形截面换算成圆形截面的直径。2．钢纤维的种类和特征钢纤维的种类、制造方法及特征见表2。钢纤维的抗拉强度见表3。从各类钢纤维对混凝土的增强效果来看，则以切断纤维、冷轧钢板剪切纤维和加工硬度较大的铣削纤维比较好。各类钢纤维的制造方法和特征表2钢纤维种类制造方法特征断面形状圆形正方形长方形表面冷拔表面压延面切断面切断面三角形皱纹状粗面回火色月牙形氧化皮膜回火色两端较粗扭曲防拔方法压痕折弯压痕、折弯、扭曲其他强度高，表切断钢纤维将钢丝切断将薄钢板用旋转刀具切断用平刀铣刀将铣削钢纤维钢块或钢板进行切削的金属屑熔融抽丝钢纤维熔钢粘在冷却的圆盘上被甩面处理容易剪切钢纤维可使用不存在问题原材料成本高刀具寿命锈钢、脱脂短硬度大，可制细纤维，用不锈钢淬火或回火可用不锈钢刀具寿命短熔炉材料的耐久性问题各类钢纤维的抗拉强度表3钢纤维种类切断钢纤维1号剪切钢纤维铣削钢纤维1号熔融抽丝钢纤维2号3号2号3号平均断面积（mm2）0.100.110.250.250.250.260.230.18拉伸荷载（N）23090140120180160150130抗拉强度（MPa）23507905404607106206707603．钢纤维混凝土的物理力学性能把直径为0.3~1.2mm，长为15~60mm的钢纤维均匀地掺入混凝土中，构成一种新的复合混凝土时，其性能改善尤为明显，见表4。近年来，用喷射法进行钢纤维混凝土施工逐渐增多，钢纤维喷射混凝土与喷射混凝土的性能比较见表5。钢纤维混凝土的性能（钢纤维掺入率为2％）表4序号123456789101112钢纤维混凝土的物理力学性能抗压强度抗拉强度和抗弯强度早期抗裂强度抗剪强度疲劳强度耐冲击性能耐破损性能延伸率韧性耐热性能对冻融作用的抵抗能力耐久性与普通混凝土比较1.0~1.3倍1.5~1.8倍1.5~20倍1.5~2.0倍有所改善5~10倍有所改善约2.0倍40~200倍显著改善显著改善密实度高，表面裂缝宽度不大于0.08mm，有所改善，暴露于大气中的面层钢纤维产生锈斑钢纤维喷射混凝土的性能表5序号123456钢纤维喷射混凝土的物理力学性能抗压强度抗拉强度抗弯强度韧性耐冲击性收缩与喷射混凝土的比较1.3~1.5倍1.5~1.8倍1.8~2.0倍30~300倍8~60倍0.5~0.8倍影响力学性能的因素除钢纤维的掺量直接影响混凝土的物理力学性能外，尚有钢纤维形状...
