南京远驱控制器故障代码VIP免费

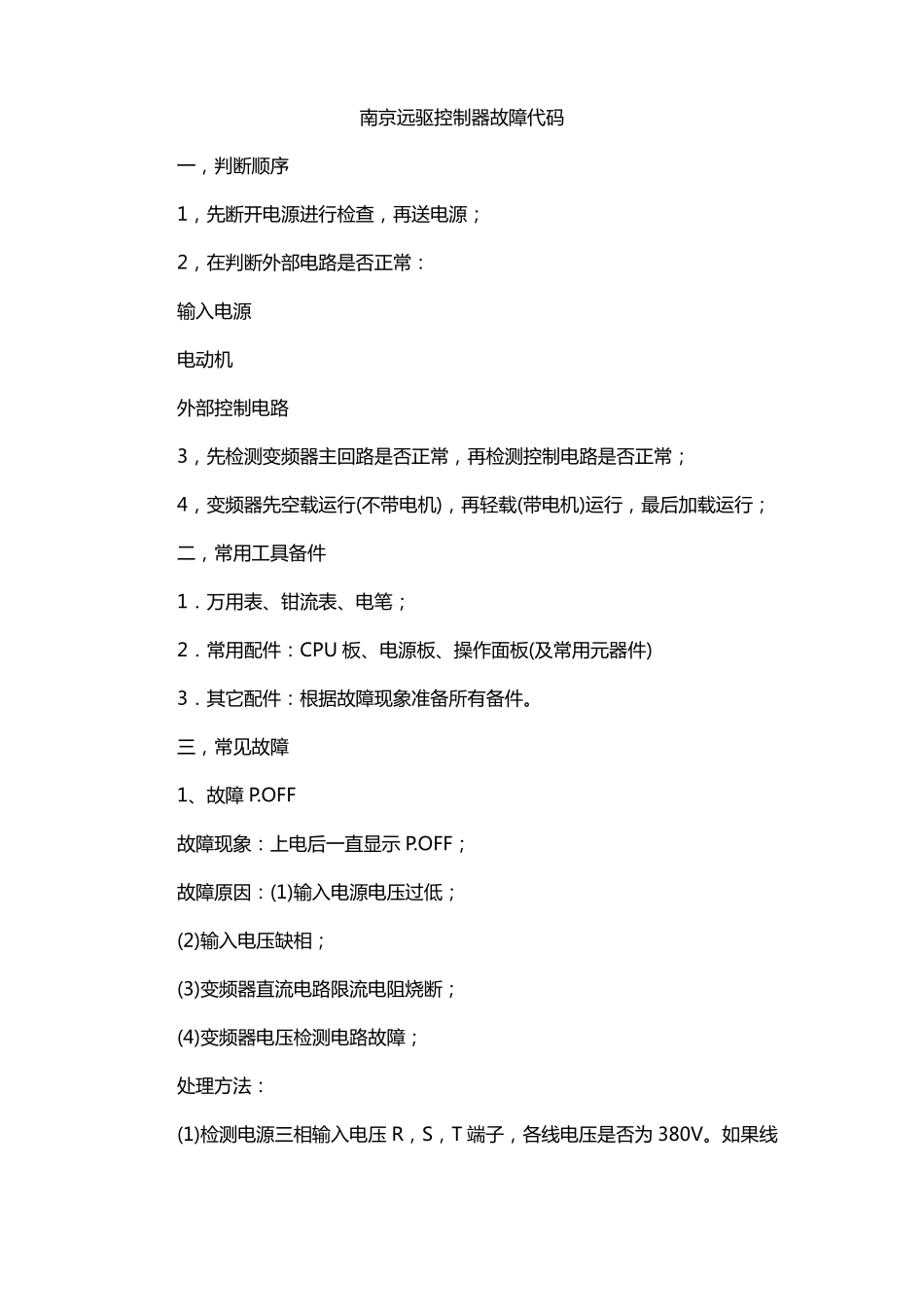

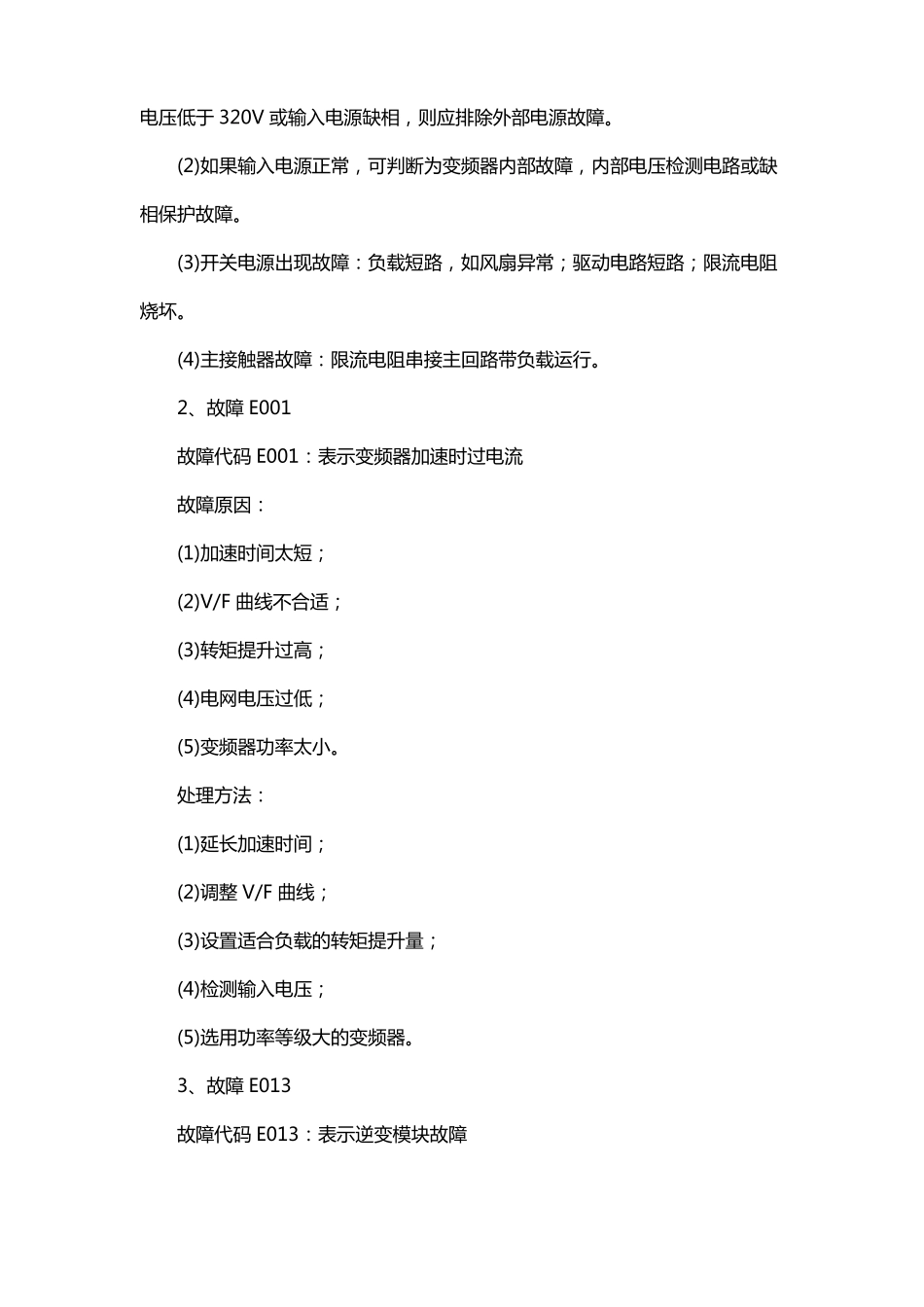

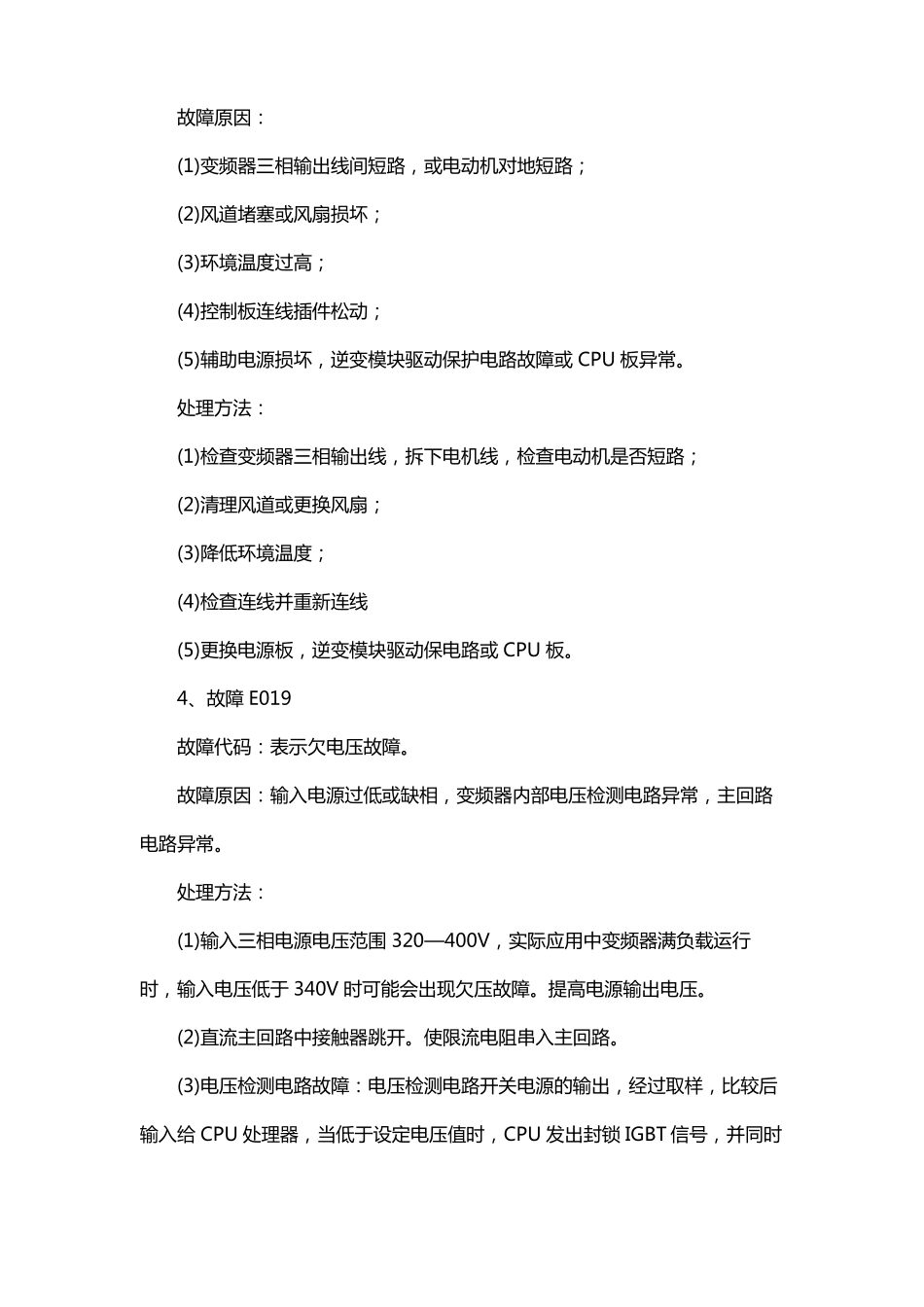

南京远驱控制器故障代码一，判断顺序1，先断开电源进行检查，再送电源；2，在判断外部电路是否正常：输入电源电动机外部控制电路3，先检测变频器主回路是否正常，再检测控制电路是否正常；4，变频器先空载运行(不带电机)，再轻载(带电机)运行，最后加载运行；二，常用工具备件1．万用表、钳流表、电笔；2．常用配件：CPU板、电源板、操作面板(及常用元器件)3．其它配件：根据故障现象准备所有备件。三，常见故障1、故障P.OFF故障现象：上电后一直显示P.OFF；故障原因：(1)输入电源电压过低；(2)输入电压缺相；(3)变频器直流电路限流电阻烧断；(4)变频器电压检测电路故障；处理方法：(1)检测电源三相输入电压R，S，T端子，各线电压是否为380V。如果线电压低于320V或输入电源缺相，则应排除外部电源故障。(2)如果输入电源正常，可判断为变频器内部故障，内部电压检测电路或缺相保护故障。(3)开关电源出现故障：负载短路，如风扇异常；驱动电路短路；限流电阻烧坏。(4)主接触器故障：限流电阻串接主回路带负载运行。2、故障E001故障代码E001：表示变频器加速时过电流故障原因：(1)加速时间太短；(2)V/F曲线不合适；(3)转矩提升过高；(4)电网电压过低；(5)变频器功率太小。处理方法：(1)延长加速时间；(2)调整V/F曲线；(3)设置适合负载的转矩提升量；(4)检测输入电压；(5)选用功率等级大的变频器。3、故障E013故障代码E013：表示逆变模块故障故障原因：(1)变频器三相输出线间短路，或电动机对地短路；(2)风道堵塞或风扇损坏；(3)环境温度过高；(4)控制板连线插件松动；(5)辅助电源损坏，逆变模块驱动保护电路故障或CPU板异常。处理方法：(1)检查变频器三相输出线，拆下电机线，检查电动机是否短路；(2)清理风道或更换风扇；(3)降低环境温度；(4)检查连线并重新连线(5)更换电源板，逆变模块驱动保电路或CPU板。4、故障E019故障代码：表示欠电压故障。故障原因：输入电源过低或缺相，变频器内部电压检测电路异常，主回路电路异常。处理方法：(1)输入三相电源电压范围320—400V，实际应用中变频器满负载运行时，输入电压低于340V时可能会出现欠压故障。提高电源输出电压。(2)直流主回路中接触器跳开。使限流电阻串入主回路。(3)电压检测电路故障：电压检测电路开关电源的输出，经过取样，比较后输入给CPU处理器，当低于设定电压值时，CPU发出封锁IGBT信号，并同时显示故障代码。5、故障E002/E005故障代码E002/E005：表示在减速过程中出现过流或过压。故障原因：(1)减速时间过短，电机回馈能量过大。(2)电压检测电路或电流检测电路异常。处理方法：(1)在生产工艺允许的情况下，尽量延长变频器的减速时间。(2)加装外部制动电阻和制动单元。6、故障E002/E008故障代码E002/E008：表示过流或过载；故障原因：(1)负载过重。(2)运行负载冲击过大。(3)电机堵转。(4)变频器主回路输出短路。(5)输出电压不平衡或缺相。(6)输出电流振荡。(7)电流检测电路异常。(8)电流传感器故障。7、故障E010故障代码010：表示变频器过热。故障原因：风道阻塞，环境温度过高。散热风扇损坏不运转，模块异常，模块与散热器接触不良，温度检测电路异常。处理方法：(1)检查风扇是否正常。(2)判断变频器的实际温度是否过高。若变频器温度正常，但跳E010保护，则说明温度检测电路故障。8、故障020故障代码020：表示变频器受干扰。故障原因：外部干扰源干扰变频器。处理方法：查明干扰原因，一般干扰信号来自控制线路,可先将控制线逐一拆去,便可判断干扰信号的途径,整理控制线路，让控制线路严格与动力线分开,采用屏蔽线,注意屏蔽层一端接地。9、故障E014故障代码E014:表示外部设备故障.故障原因:(1)外部设备故障。(2)变频器外部故障输入端有信号输入。(3)CPU板坏处理方法：排除外部故障信号，更换CPU板。10、故障E016故障代码E016：表示RS485通讯故障故障原因：(1)串行通讯参数或数据发送错误。(2)通讯电路异常。处理方法：检查通讯参数设置；更换CPU板。11、故障E015故障代码E015：表示电流检测故障。故障原因：(1)电流传感器故障。(2)电流检测放大比较电路异常。处理方法：(1)将传感器取掉，电动机低频，空行运转，不跳E...
