综合管网监理规划VIP免费

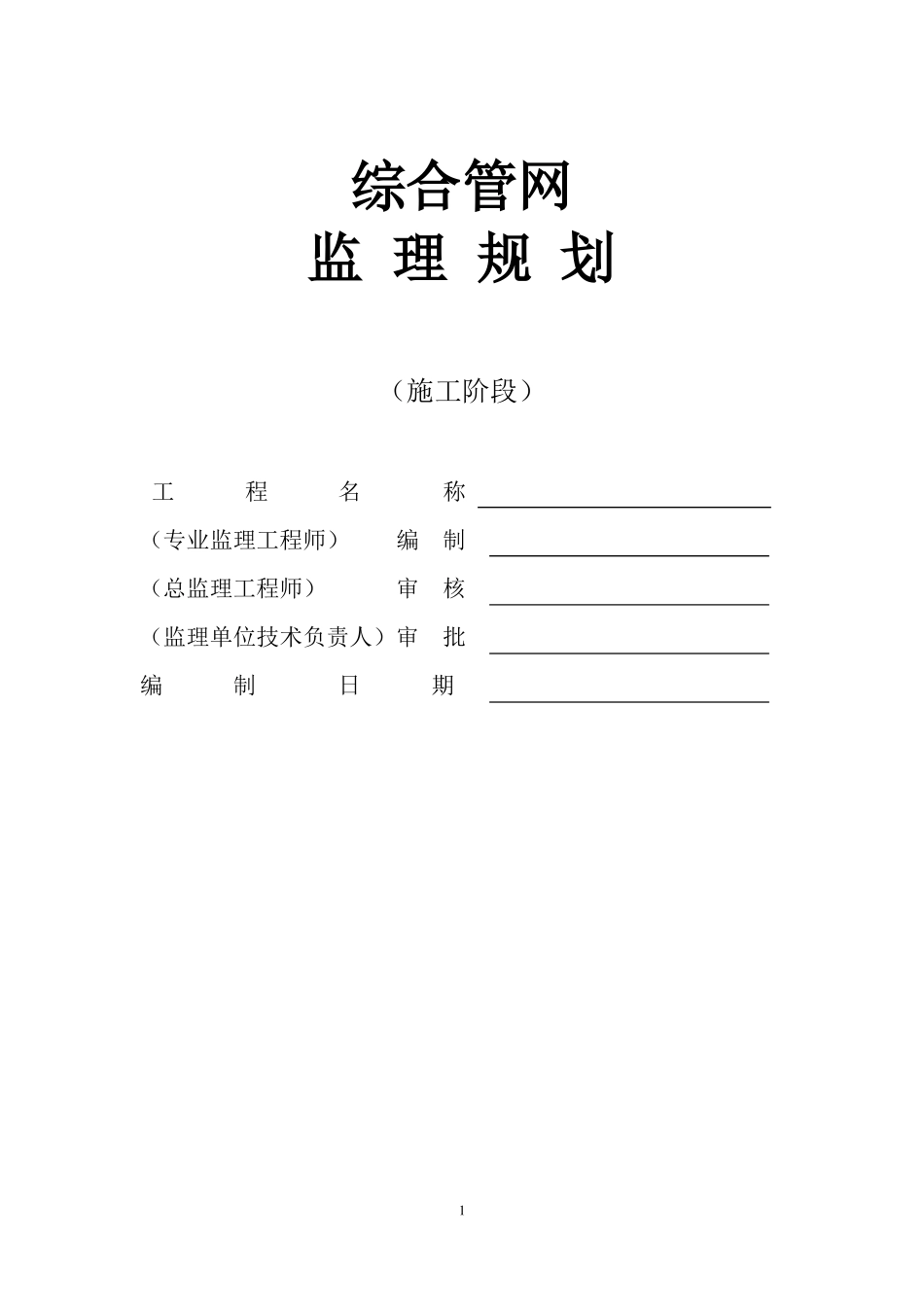

综合管网监理规划（施工阶段）工程名称（专业监理工程师）编制（总监理工程师）审核（监理单位技术负责人）审批编制日期1一、工程概况2、道路工程本设计共计7种横断面布置形式DM-A设置5.0米（人行道）+8.0米（车行道）+16.0米（分隔带）+8.0米（车行道）+5.0米（人行道）=42.0米，两侧接景观广场或绿地。DM-B设置15米（人行道）+12.0米（车行道）+15米（人行道）=42.0米，两侧接景观广场或绿地。DM-C设置5.0米（人行道）+12.0米（车行道）+5.0米（人行道）=22.0米，两侧接景观广场或绿地。DM-D设置5.0米（人行道）+8.0米（车行道）+5.0米（人行道）=18.0米，两侧接景观广场或绿地。DM-E设置7.0米（车行道）+1.5米（人行道）=8.5米，两侧接景观广场或绿地。DM-F设置5.0米（人行道）+6.0米（车行道）+3.5米（人行道）+17.0米（分隔带）+3.5米（人行道）+6.0米（车行道）+5.0米（人行道）=46.0米，两侧接围墙或建筑散水。DM-G设置17米（人行道）+12.0米（车行道）+17米（人行道）=46.0米，两侧接景观广场或绿地。2本工程机动车道除DM-A，DM-E，DM-F断面道路采用1.5%单向直线横坡外，其余断面道路采用坡度为1.5%双向直线横坡。人行道采用2%单向坡，向机动车道方向倾斜结构设计如下：⑴新建机非混行车道：4cm细粒式PRCR高性能沥青混凝土（AC-13C）5cm中粒式PRpiast.s沥青砼（AC-20F）洒粘层沥青（0.4/平方米）7cm粗粒式沥青砼（AC-25F）1cm同步碎石封层透层沥青（0.9升/平方米）20cm水泥稳定碎石（厂拌，5%）20cm水泥稳定碎石（厂拌，5%）20cm级配砂砾（最大粒径5.3㎝）碾压路床（重型击实，压实度≥95%）⑵新建人行道结构：6cm条型砼彩砖（198*98*60㎜）3cmM7.5水泥砂浆20cm水泥稳定碎石（厂拌，水泥比重5%）碾压路床（重型击实，压实度≥93%）⑶边石：机动车道边石采用19*20*99cm机制锯切花岗岩边石，外露14cm；人行道外侧边石采用10*10*50cm机制锯切花岗岩下卧边石；3⑷树池：采用花岗岩材料制作的边石，树池间距为5米，尺寸为1.25*1.25米。3、排水工程本排水设计为沈阳市市政工程设计研究院。具体位置见工程位置图。为新建管道工程。污水管道设计坡度最小纵坡为0.8‰，最小纵坡1.3‰每隔一座检查井设一座沉泥井。管道高程详见污水管道纵断图。雨水管道设计坡度最大纵坡为2‰，最小纵坡为0.6‰在适当位置处设一座沉泥井。管道高程详见雨水管道纵断图。雨水连接管均为d=0.3m；坡度为i=1.0%本次设计污、雨水管道当管径小于1.2米时，采用钢筋混凝土承插管，管级：Ⅱ级；当管径大于等于1.2米时，要求管道粗糙系数n≤0.01的新型管材。检查井采用巨型检查井，详见附图。检查井井盖座下必须用素混凝土井圈支撑，混凝土标号：C20，规格（直径；700㎜，高：250㎜，厚度：250㎜）。检查井井室、井筒要求里外抹砂浆（砂浆配比：1：2）。二、监理工作范围在本合同执行期间，经业主授权我监理公司将依据国家行业地方的有关规定以及设计施工图委托监理合同施工合同的要求负责对该工程施工阶段的质量进度和投资进行全面控制，对合同和信息进行有效的管理，促进文明施工和安全生产管理，秉承诚信公正独立自主的4原则协调好参建各方的关系，为业主提供优质服务。三、监理工作目标3.1、本项目质量目标：合格3.2、本工程进度目标：控制在业主要求的工期之内3.3、本工程投资目标：控制在业主要求的投资限额内四、监理工作依据4.1、工程监理的依据除国家法令、建设法规外，主要是依据依法成立的业主和承包商之间签订的合同文件，应严格按合同文件所规定的任务进行工作。4.2、监理单位按与业主签订的监理服务合同所明确的各项任务进行监理。五、监理工作内容5.1、施工准备阶段的监理工作5.1.1、协助建设单位做好施工准备工作：1、审核施工图纸；2检查开工前需要办理的各类手续；3检查施工单位管理人员、机具、材料到场情况；4现场复核；5协助业主开好图纸会审与设计交底会议及第一次工地例会。5.1.2、督促施工单位完成施工准备工作：1、督促办理有关交接工作；2审查施工组织设计；3审查施工组织机构；4审查施工单位试验检测手段；5施工准备阶段的组织协调工作；6开工前总检查。5.2、施工阶段的监理工作5施工...
