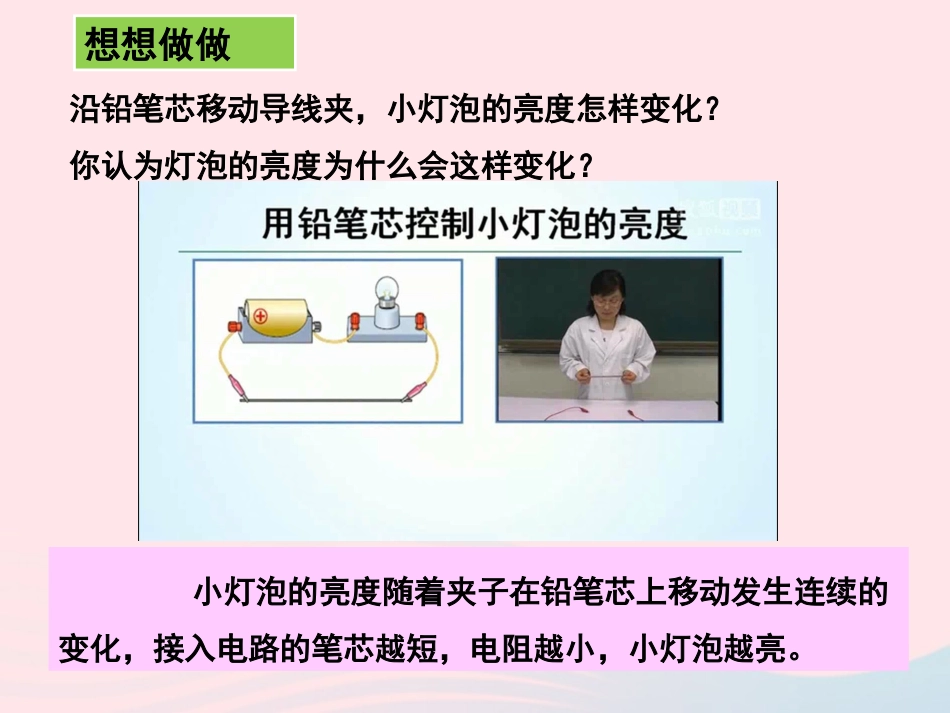

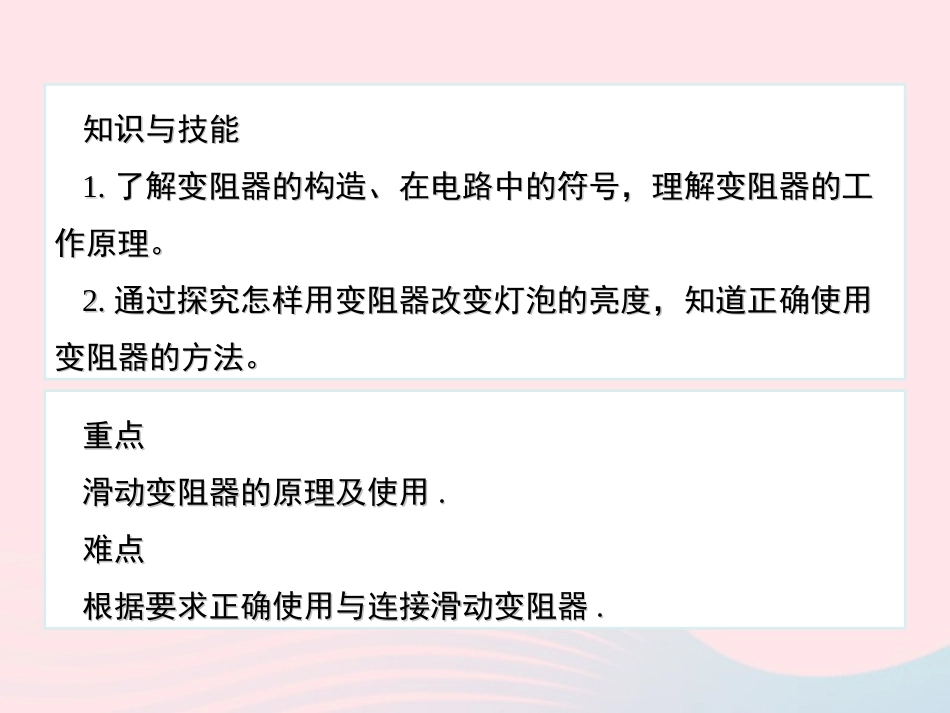

第十六章电压电阻第十六章电压电阻16.4变阻器知识与技能知识与技能1.1.了解变阻器的构造、在电路中的符号，理解变阻器的工了解变阻器的构造、在电路中的符号，理解变阻器的工作原理。作原理。2.2.通过探究怎样用变阻器改变灯泡的亮度，知道正确使用通过探究怎样用变阻器改变灯泡的亮度，知道正确使用变阻器的方法。变阻器的方法。重点重点滑动变阻器的原理及使用滑动变阻器的原理及使用..难点难点根据要求正确使用与连接滑动变阻器根据要求正确使用与连接滑动变阻器..想想做做沿铅笔芯移动导线夹，小灯泡的亮度怎样变化？你认为灯泡的亮度为什么会这样变化？小灯泡的亮度随着夹子在铅笔芯上移动发生连续的变化，接入电路的笔芯越短，电阻越小，小灯泡越亮。知识点1知识点1变阻器变阻器能改变接入电路中电阻大小的元件叫做变阻器。可以逐渐地改变连入电路的电阻，但不能够显示连入电路的电阻值。电阻箱电位器具有三个引出端、阻值可按某种变化规律调节的电阻元件。能够准确表示连入电路的电阻值，但不能连续改变电阻值。注意：滑动变阻器和电阻箱在接入电路中时，闭合开关之前，都应调节到最大阻值。知识点2知识点2滑动变阻器滑动变阻器改变接入电路中电阻线的长度来改变接入电阻，从而改变电流。工作原理线圈滑片金属棒瓷筒结构图元件符号滑动变阻器是用电阻率较大的合金线制成的，这种合金线又叫电阻线。连接方法串联在电路上，一上一下原则，连接前将滑片放在阻值最大处ABCDABCD接A、C=接A、D接A、C=接A、DABCDABCD接B、C=接B、D接B、C=接B、D滑动变阻器有多少种接法？接入电路的接线柱有效电阻丝长度滑片向A端滑动时电阻电流灯泡亮度APBPBPAPCDAB变小变大变大变小不变不变变大变小变小变大不变不变变亮变暗变暗变亮不变不变知识点3知识点3练习使用滑动变阻器练习使用滑动变阻器实验1：用滑动变阻器改变小灯泡的亮度单击图片单击图片观看视频观看视频实验2：用滑动变阻器控制电阻两端的电压S闭合开关S，调节滑动变阻器的滑片，使定值电阻R两端的电压成整数倍地变化。闭合开关S，调节滑动变阻器的滑片，使定值电阻R两端的电压成整数倍地变化。换用不同的定值电阻，使电阻成整数倍地变化，闭合开关S，调节滑动变阻器的滑片，保持每次接入的定值电阻两端的电压不变。换用不同的定值电阻，使电阻成整数倍地变化，闭合开关S，调节滑动变阻器的滑片，保持每次接入的定值电阻两端的电压不变。变阻器的作用主要是通过调节其电阻值，改变电路中的电流.滑动变阻器一般只在实验室中应用.有些家用电器音量调节的器件也是一种变阻器，通常称为电位器。知识点4知识点4滑动变阻器的应用滑动变阻器的应用电位器电位器例1如图所示的各种电路，同种元件的参数均相等，能利用滑动变阻器调节点灯从亮到熄灭的电路是（）当滑片P滑到左端时，会引起电源短路。当滑片P滑到左端时，会引起电源短路。当滑片P左右滑动时，只能改变灯泡亮度，不能使灯泡熄灭当滑片P左右滑动时，只能改变灯泡亮度，不能使灯泡熄灭滑片P使灯泡处于短路状态，无论怎样滑动滑片灯泡都不亮滑片P使灯泡处于短路状态，无论怎样滑动滑片灯泡都不亮当滑片P滑动到右端时，会引起灯泡短路，实现灯泡由亮到灭当滑片P滑动到右端时，会引起灯泡短路，实现灯泡由亮到灭D课堂小结变阻器滑动变阻器应用：电位器构造：瓷筒、线圈、滑片、金属棒、接线柱等优、缺点：能够连续改变接入电路的电阻，但不能显示接入电路的阻值大小原理：通过改变接入电路中的电阻丝长度来改变电阻接法：“一上一下”作用：改变电路中的电流和部分电路两端的电压；保护电路1.请用笔画线表示接线，连接图的电路，使滑动变阻器能够控制灯泡的亮度.在你连的电路中，要使灯泡越来越亮，变阻器的滑片应该向哪个方向移动?电路连接如图所示，滑动变阻器的滑片向右滑动，接入电路的电阻线变短，电阻变小，电路中的电流变大，灯变亮.电路连接如图所示，滑动变阻器的滑片向右滑动，接入电路的电阻线变短，电阻变小，电路中的电流变大，灯变亮.2.如图是一位同学按照上题要求所连的电路.这个电路能不能满足题目的要求?为什么?按这个图进行操作时，实验现象是怎样的?解:不能满足题...
