17.1 电流与电压和电阻的关系课件VIP免费

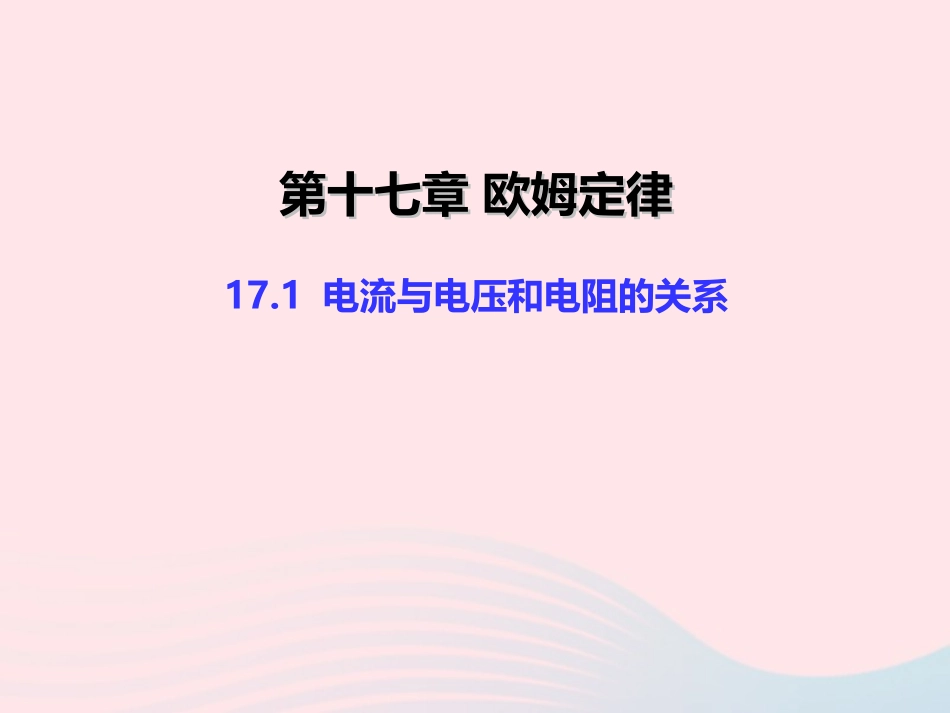

17.1 电流与电压和电阻的关系课件_第1页
1/21

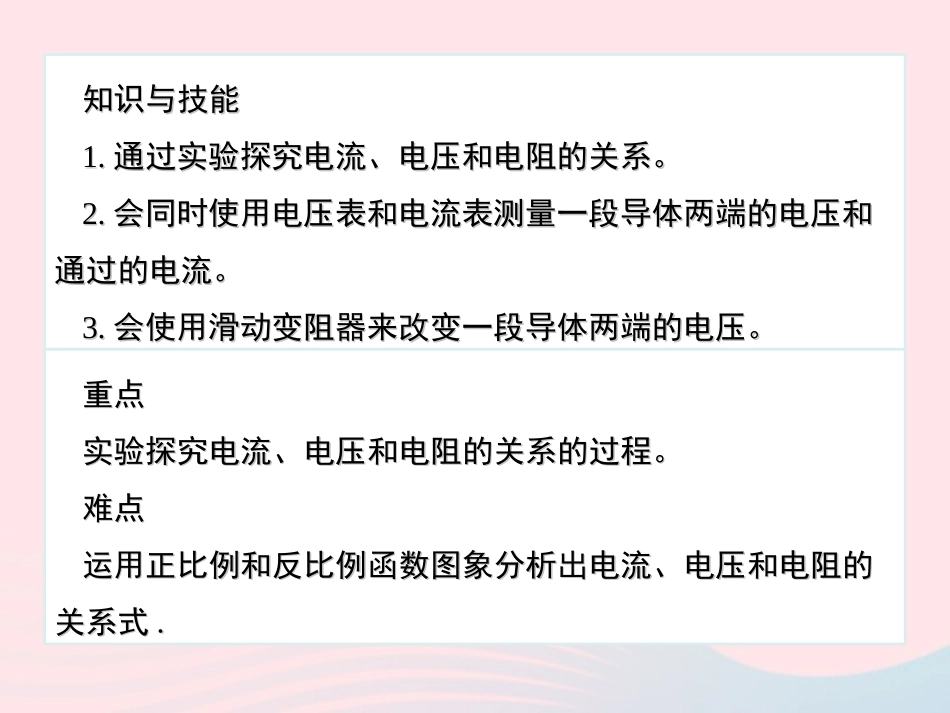

17.1 电流与电压和电阻的关系课件_第2页
2/21

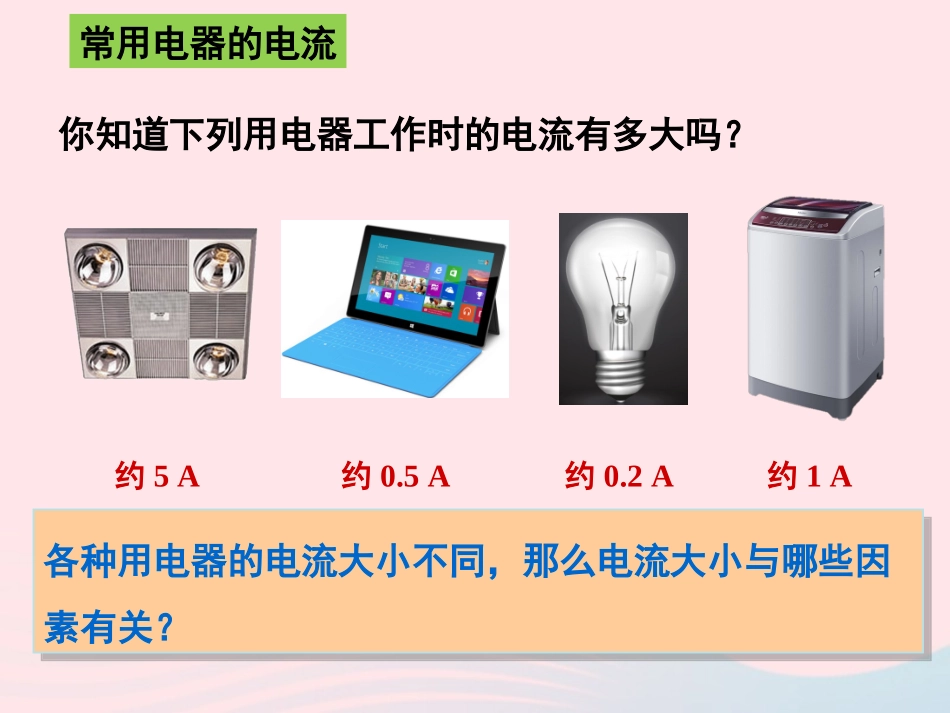

17.1 电流与电压和电阻的关系课件_第3页
3/21
第十七章欧姆定律第十七章欧姆定律17.1电流与电压和电阻的关系知识与技能知识与技能1.1.通过实验探究电流、电压和电阻的关系。通过实验探究电流、电压和电阻的关系。2.2.会同时使用电压表和电流表测量一段导体两端的电压和会同时使用电压表和电流表测量一段导体两端的电压和通过的电流。通过的电流。3.3.会使用滑动变阻器来改变一段导体两端的电压。会使用滑动变阻器来改变一段导体两端的电压。重点重点实验探究电流、电压和电阻的关系的过程。实验探究电流、电压和电阻的关系的过程。难点难点运用正比例和反比例函数图象分析出电流、电压和电阻的运用正比例和反比例函数图象分析出电流、电压和电阻的关系式关系式..常用电器的电流你知道下列用电器工作时的电流有多大吗?约5A约0.5A约0.2A约1A各种用电器的电流大小不同,那么电流大小与哪些因素有关?各种用电器的电流大小不同,那么电流大小与哪些因素有关?探究电流与电压和电阻的关系探究电流与电压和电阻的关系电压是产生电流的原因,电压越大,电流可能越大;电阻有阻碍电流的效果,电阻越大,电流会越小。那么它们之间有什么定量关系呢?实验1实验1探究电流与电压的关系探究电流与电压的关系电阻不变时,电阻上的电流跟电阻两端的电压有什么关系?思考思考给你以下实验器材,如何设计实验?控制变量法控制变量法设计实验在研究电流和电压之间关系时,我们是固定电阻不变,让电压发生改变,观察电流的变化。猜想或假设电阻一定时,电压越高,电路中的电流越大。AVRR'S绘制电路图电阻R10Ω电压U/V1.02.03.04.05.06.0电流I/A0.60.50.40.30.20.1自变量因变量控制变量记录实验数据进行实验I/AU/VO4.06.08.010.00.10.30.50.60.40.20.70.82.03.05.07.01.09.00.9·······RR=10Ω=10Ω绘制图象归纳结论当导体的电阻一定时,通过导体的电流跟导体两端的电压成正比。当导体的电阻一定时,通过导体的电流跟导体两端的电压成正比。实验2实验2探究电流与电阻的关系探究电流与电阻的关系1.在电路中如何改变电阻,选用什么器材?怎么操作?2.如何使电阻两端电压不变,如何控制其不变?3.滑动变阻器在实验中起到什么作用?设计实验控制电压一定,研究电流与电阻的定量关系。AVRR'S电路图不变通过调节滑动变阻器来控制定值电阻两端的电压不变(如U=3V)。进行实验分别将5Ω、10Ω、15Ω的定值电阻连入电路中,调节滑动变阻器,使电压表示数保持不变(如U=3V),分别读出电流表的示数,记录在下面的表格中。实验次序电阻R/Ω电流I/A152103150.60.30.2归纳结论当导体的电压一定时,通过导体的电流跟导体的电阻成反比。I与U的关系:R一定时,I与U成正比I与R的关系:U一定时,I与R成反比课堂小结电流与电压的关系电流与电阻的关系电阻一定时,导体中的电流与导体两端的电压成正比电压一定时,导体中的电流与导体的电阻成反比探究方法实验电路实验结论电流与电压和电阻的关系探究方法实验电路实验结论1.在探究电阻一定时电流与电压关系的实验中,小明得到的实验数据如下表所示.数据序号123456电压U/V0.30.60.91.21.51.8电流I/A0.080.150.230.400.380.45(1)为分析电流与电压的定量关系,请你在方格中建立有关坐标轴并制定其标度,把表中的数据在坐标系中描点.解:第4组电流数据0.40A是错误的。(2)小英说,从图中可以看出,这些数据中有一组是明显错误的,跟其他数据的规律完全不同,可能是读取这组数据时粗心所引起的,分析时需要把它剔除掉.这是哪组数据?数据序号123456电压U/V0.30.60.91.21.51.8电流I/A0.080.150.230.400.380.452.在电阻一定时探究电流与电压关系的实验中,小凯把定值电阻、电流表、电压表、滑动变阻器、开关和电源连接成了如图所示的电路,正准备闭合开关时,旁边的小兰急忙拦住他,说接线错了。请你检查一下电路,错在哪里?小兰发现只要改接一根导线就可以,请把接错的那一根导线找出来,打上“×”,再画线把它改到正确的位置上.×巩固提高1.已知R1=3R2,分别把R1、R2接到6V的电源上,通过它们的电流比I1∶I2等于()A.1∶3B.3∶1C.2∶1D.4∶1A2.一导体接到电路中,如果把它两端的电压增大到原来的三倍,下...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

17.1 电流与电压和电阻的关系课件
