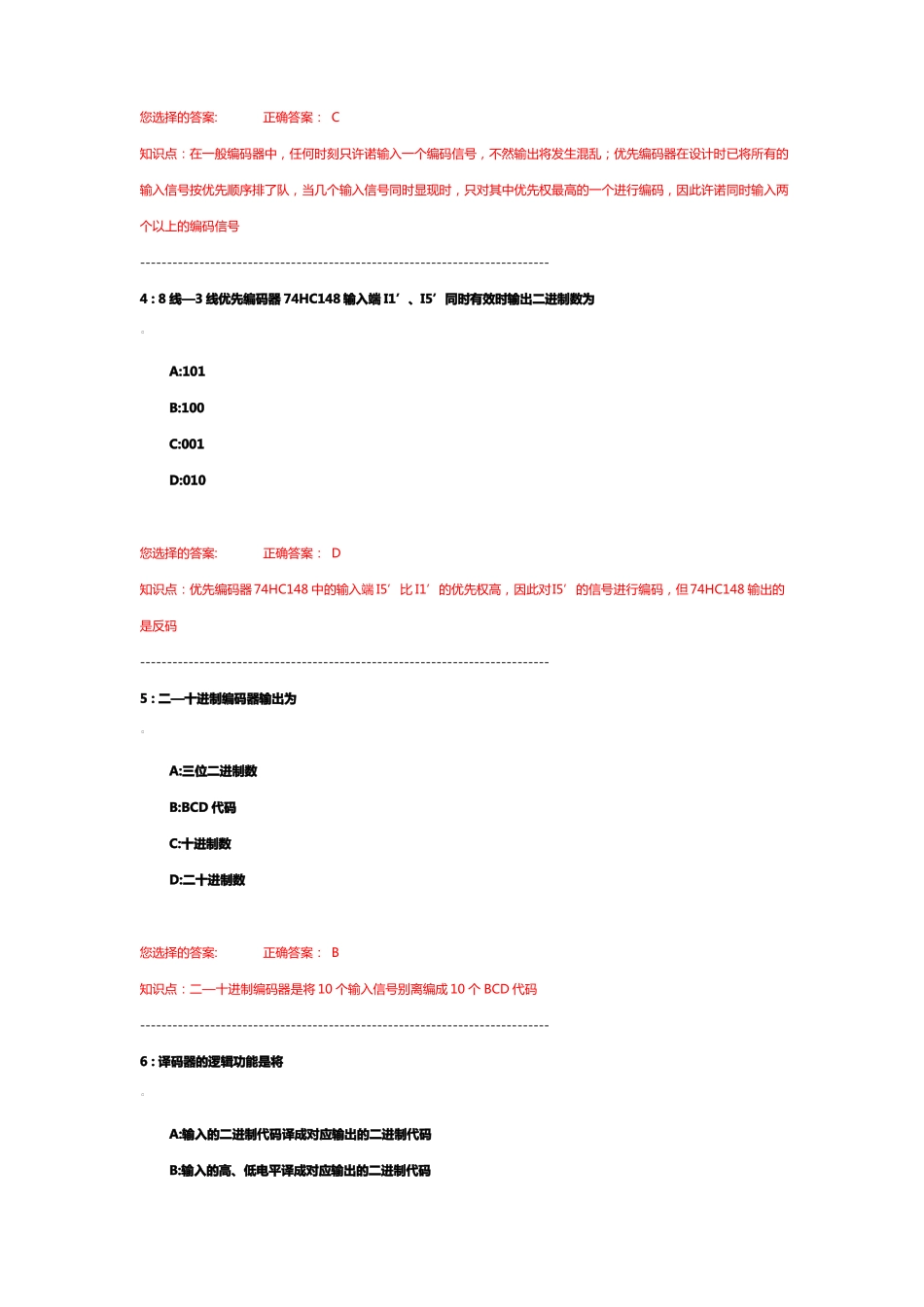

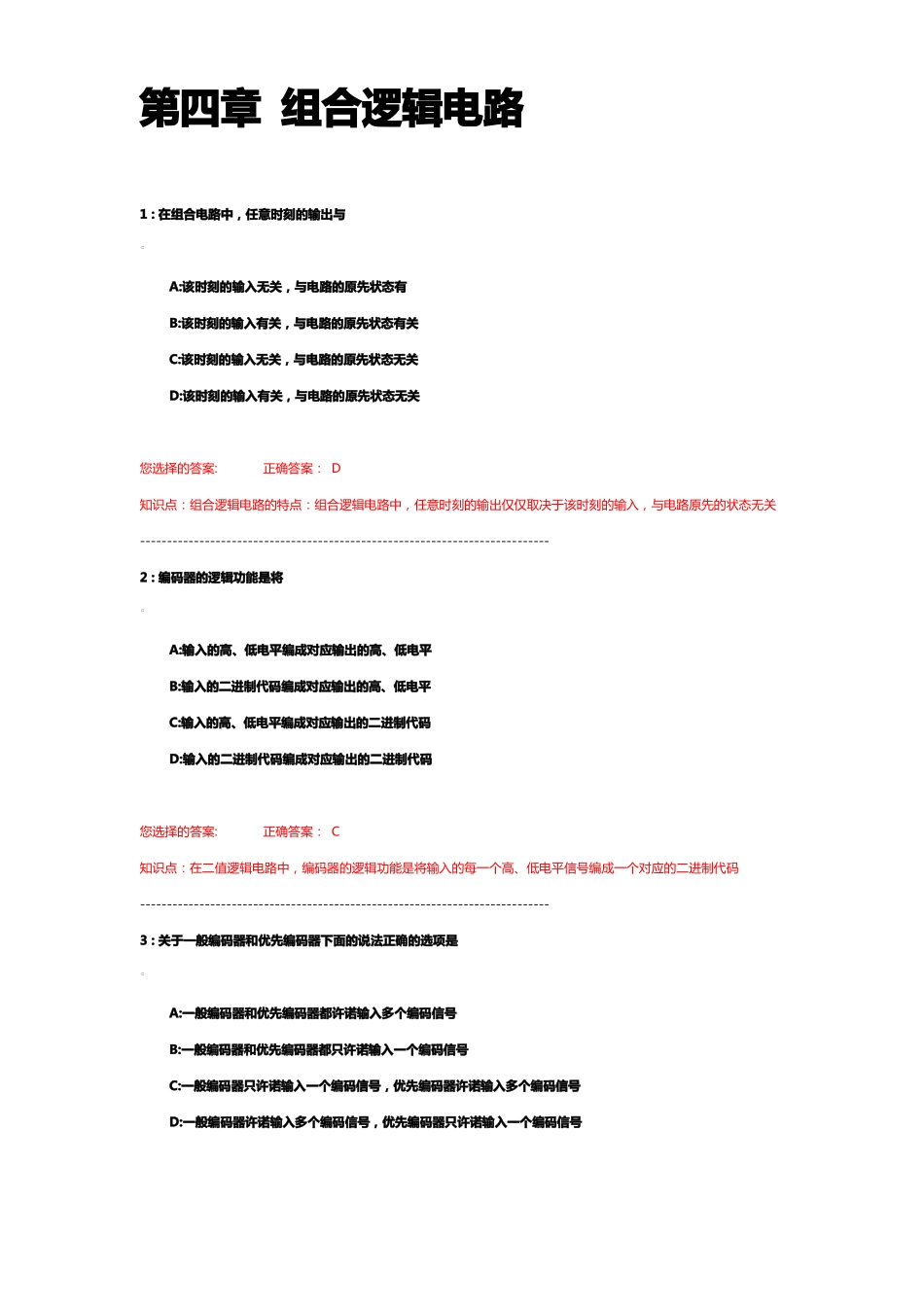

第四章组合逻辑电路1:在组合电路中，任意时刻的输出与A:该时刻的输入无关，与电路的原先状态有B:该时刻的输入有关，与电路的原先状态有关C:该时刻的输入无关，与电路的原先状态无关D:该时刻的输入有关，与电路的原先状态无关您选择的答案:正确答案：D知识点：组合逻辑电路的特点：组合逻辑电路中，任意时刻的输出仅仅取决于该时刻的输入，与电路原先的状态无关----------------------------------------------------------------------------2:编码器的逻辑功能是将A:输入的高、低电平编成对应输出的高、低电平B:输入的二进制代码编成对应输出的高、低电平C:输入的高、低电平编成对应输出的二进制代码D:输入的二进制代码编成对应输出的二进制代码您选择的答案:正确答案：C知识点：在二值逻辑电路中，编码器的逻辑功能是将输入的每一个高、低电平信号编成一个对应的二进制代码----------------------------------------------------------------------------3:关于一般编码器和优先编码器下面的说法正确的选项是A:一般编码器和优先编码器都许诺输入多个编码信号B:一般编码器和优先编码器都只许诺输入一个编码信号C:一般编码器只许诺输入一个编码信号，优先编码器许诺输入多个编码信号D:一般编码器许诺输入多个编码信号，优先编码器只许诺输入一个编码信号您选择的答案:正确答案：C知识点：在一般编码器中，任何时刻只许诺输入一个编码信号，不然输出将发生混乱；优先编码器在设计时已将所有的输入信号按优先顺序排了队，当几个输入信号同时显现时，只对其中优先权最高的一个进行编码，因此许诺同时输入两个以上的编码信号----------------------------------------------------------------------------4:8线—3线优先编码器74HC148输入端I1’、I5’同时有效时输出二进制数为A:101B:100C:001D:010您选择的答案:正确答案：D知识点：优先编码器74HC148中的输入端I5’比I1’的优先权高，因此对I5’的信号进行编码，但74HC148输出的是反码----------------------------------------------------------------------------5:二—十进制编码器输出为A:三位二进制数B:BCD代码C:十进制数D:二十进制数您选择的答案:正确答案：B知识点：二—十进制编码器是将10个输入信号别离编成10个BCD代码----------------------------------------------------------------------------6:译码器的逻辑功能是将A:输入的二进制代码译成对应输出的二进制代码B:输入的高、低电平译成对应输出的二进制代码C:输入的高、低电平译成对应输出的高、低电平D:输入的二进制代码译成对应输出的高、低电平您选择的答案:正确答案：D知识点：译码是编码的反操作，译码器的逻辑功能是将每一个输入的二进制代码译成对应的输出高、低电平信号----------------------------------------------------------------------------7:3线—8线译码器74HC138，当片选信号S1S2´S3´为（）时，芯片被选通A:010B:100C:001D:101您选择的答案:正确答案：B知识点：74HC138的操纵端S1=1，S2´+S3´=0时，译码器处于工作状态----------------------------------------------------------------------------8:3线—8线译码器74HC138，数据输入端A2A1A0为011时，输出A:Y3´为0B:Y3´为1C:Y4´为0D:Y4´为1您选择的答案:正确答案：A知识点：011十进制为3----------------------------------------------------------------------------9:二—十进制译码器输入为（）A:BCD代码B:三位二进制数C:十进制数D:二十进制数您选择的答案:正确答案：A知识点：二—十进制译码器的逻辑功能是将输入BCD码的10个代码译成10个高、低电平输出信号----------------------------------------------------------------------------10:BCD—七段显示译码器7448当（）时，使本该显示的0熄灭A:灭零输入RBI’为0，且数据输入为0B:灭零输入RBI’为0C:灭零输入RBI’为1，且数据输入为0D:灭零输入RBI’为1您选择的答案:正确答案：A知识点：灭零输入RBI’为0时，把不希望显示的零熄灭----------------------------------------------------------------------------11:数据选择...
