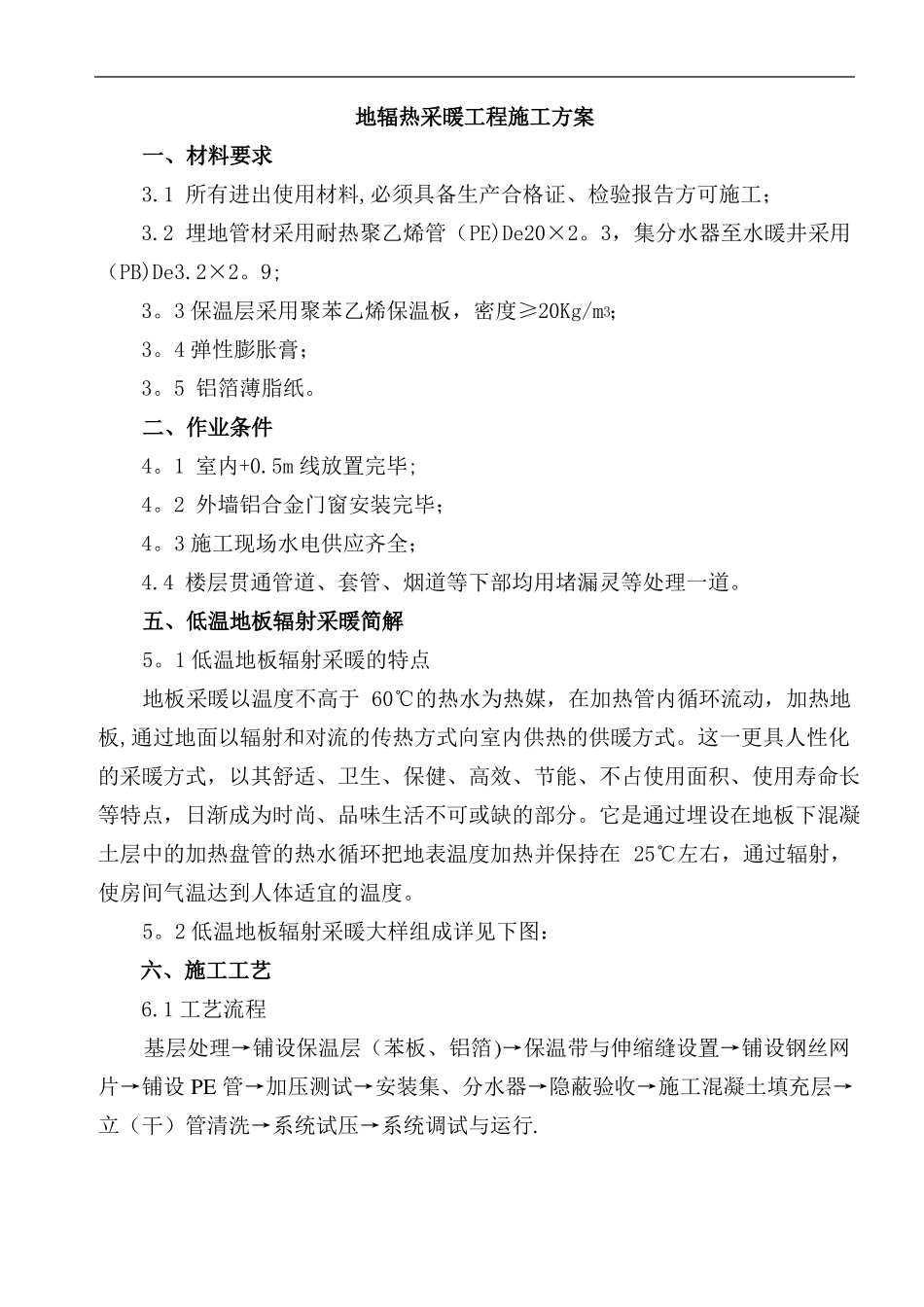

地辐热采暖工程施工方案一、材料要求3.1所有进出使用材料,必须具备生产合格证、检验报告方可施工；3.2埋地管材采用耐热聚乙烯管（PE)De20×2。3，集分水器至水暖井采用（PB)De3.2×2。9;3。3保温层采用聚苯乙烯保温板，密度≥20Kg/m3；3。4弹性膨胀膏；3。5铝箔薄脂纸。二、作业条件4。1室内+0.5m线放置完毕;4。2外墙铝合金门窗安装完毕；4。3施工现场水电供应齐全；4.4楼层贯通管道、套管、烟道等下部均用堵漏灵等处理一道。五、低温地板辐射采暖简解5。1低温地板辐射采暖的特点地板采暖以温度不高于60℃的热水为热媒，在加热管内循环流动，加热地板,通过地面以辐射和对流的传热方式向室内供热的供暖方式。这一更具人性化的采暖方式，以其舒适、卫生、保健、高效、节能、不占使用面积、使用寿命长等特点，日渐成为时尚、品味生活不可或缺的部分。它是通过埋设在地板下混凝土层中的加热盘管的热水循环把地表温度加热并保持在25℃左右，通过辐射，使房间气温达到人体适宜的温度。5。2低温地板辐射采暖大样组成详见下图：六、施工工艺6.1工艺流程基层处理→铺设保温层（苯板、铝箔)→保温带与伸缩缝设置→铺设钢丝网片→铺设PE管→加压测试→安装集、分水器→隐蔽验收→施工混凝土填充层→立（干）管清洗→系统试压→系统调试与运行.6.2工艺标准6.2。1基层处理:基层表面应表面平整，不得有凹凸不平，墙根应清理干净，基层无浮灰、水泥渣。6。2.2铺设保温层：1）在平整、干燥、无杂物的地面铺设约2㎝厚度聚苯乙烯泡沫塑料板，错缝排列铺设,相互间接合紧密，铺设平整度达到要求.6。2。3保温带及伸缩缝的设置：1)保温带的设置：在采暖房间的四周墙根均设保温带，保温带采用10mm厚聚苯乙烯泡沫塑料板设置,保温带设置必须固定，可用粘接剂粘贴在四周墙根，应交圈设置，同时保证保温带设置由保温层上部至面层上部10mm处。待面层完成后，可在保温带上部涂刷密封胶，并压入踢脚内隐蔽或人工切除。2）按技术规程要求:在各房间门口处，边长≥6m或面积≥30㎡设置伸缩缝，本工程各房间面积及边长均未大于上述标准，故施工时伸缩缝仅需在过门处留设即可。3）伸缩缝的设置：伸缩缝中填充的材料用8㎜的高发泡聚乙烯泡沫塑料(位置详见附图)，后满填膨胀膏填堵。6.2.4铺设无纺布铝箔膜:在铺设好的聚苯乙烯泡沫塑料板，上铺设无纺布铝箔膜满铺，接缝处搭接宽度80㎜,铝箔膜上应注有50×50标识网格.6。2。5铺设钢丝网片:在铺设好的无纺布铝箔膜上铺设钢丝网片，网片铺设接平整,接头处采用扎丝绑扎。6.2.6铺设加热管（按照图纸或设计变更）1）铺设管道时,可分为3人为一个班组,一人做“跑管"工作,即以手为工具，使整盘的管道沿弯曲方向打开，将管道弯曲时所出现的弯曲应力释放出来，以减少盘管弯曲应力造成已铺设的管道反弹、翘起。另一人为主要施工人员,负责对管道走向、长度、间距、位置,按图进行控制;第三个人为助手，负责固定管路，协助进-1-行其他附件的安装。2）加热管切割：采用专用工具,切断的管口应平整，与管轴线垂直,如果不符合要求会影响管道的连接质量，造成渗漏或通过截面减小。3)铺设加热管时应做到自然释放，不允许出现扭曲现象,以免管道处于非正常受力状态，影响加热管的使用寿命。加热管安装施工时的环境温度与弯曲半径有关，弯曲半径过小，会造成机械损伤和弯处死折。管道的弯曲半径应控制在10—12D.4)固定塑料管：用扎带绑扎在绝热层表面铺设的钢丝网片上。加热管弯头两端应设固定卡；加热管固定点的间距，直管段固定点间距宜为0。5—0.6m，弯曲管段固定间距宜为0.2-0.3m。5）管道在分、集水器附近以及局部加热管排列比较密集的部位,当管间距小于100mm时，加热管外部加设PVC波纹套管。加热管出地面至分、集水器下部球阀接口之间的明装管段,外部加设PVC套管，套管高出地面装饰面150—200mm。加热管出地面至分水器、集水器连接处，弯管部分不宜露出地面装饰层。6）管道在穿越房间中间设置的伸缩缝时，在管道外加设PVC波纹套管，套管长度不小于200mm（至伸缩缝中均分）。7）卫生间、厨房、盥洗室应结构降板导致高差,必须注意处理，保证地暖管顺直、不受力、上翘、扭曲等，同时应采取措施保...
