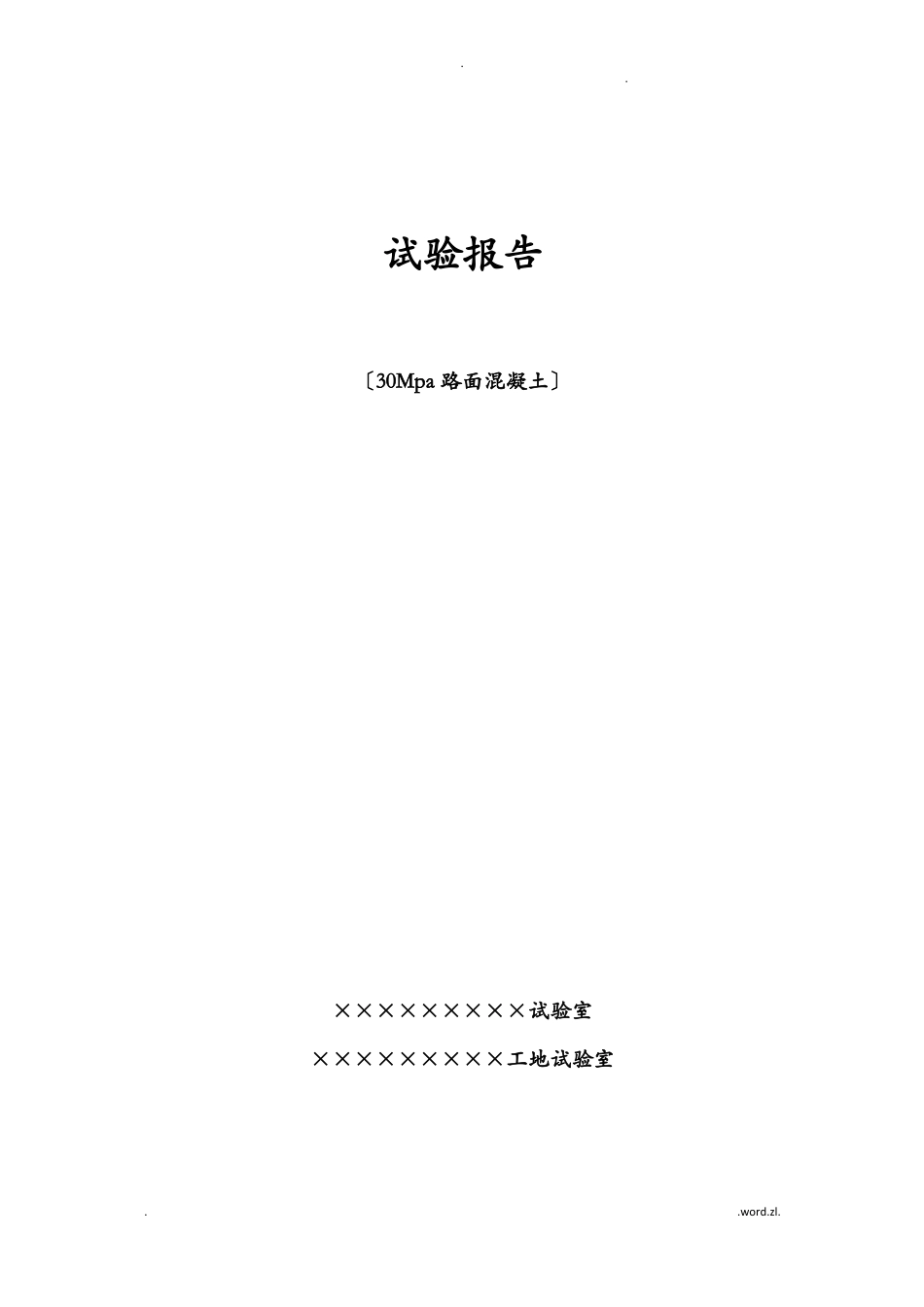

C30路面混凝土配合比设计书_第1页
1/7

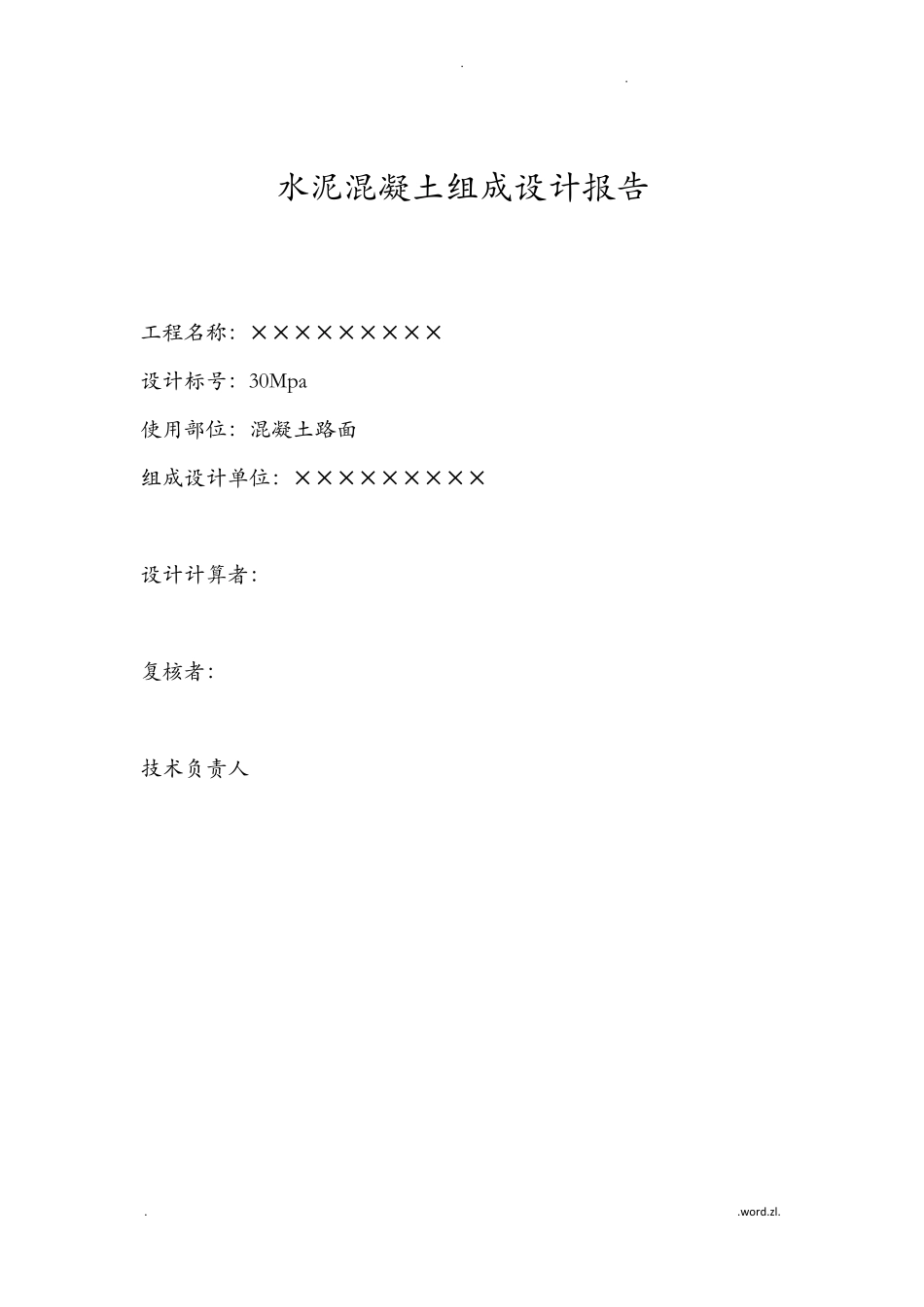

C30路面混凝土配合比设计书_第2页
2/7
C30路面混凝土配合比设计书_第3页
3/7
..试验报告.〔30Mpa路面混凝土〕×××××××××试验室.word.zl.×××××××××工地试验室..水泥混凝土组成设计报告工程名称:×××××××××设计标号:30Mpa使用部位:混凝土路面组成设计单位:×××××××××设计计算者:复核者:技术负责人..word.zl...C30路面混凝土配合比设计书1、设计要求:滦平县2021年贫困村道路改造提升路面用混凝土,要求混凝土强度标准值fr为4.5MPa,混凝土抗弯拉强度样本标准差S为0.5〔n=10〕混凝土由机械搅拌并振捣,采用小型机具施工,施工要求坍落度为10-40〔mm〕;试验室设计坍落度采取70-90〔mm〕。2、组成材料:水泥采用宇峰水泥XX公司滦平分公司的普通硅酸盐水泥P.O42.5,实测28天抗折强度8.0MPa,水泥密度ρc=3100kg/m3;砂采用滦河中砂表观密度ρs=2701kg/m3,细度模数2.86;碎石采用滦平县西井沟碎石4.75-31.5〔mm〕,表观密度ρg=2792kg/m3,振实密度ρgh=1701kg/m3;水:自来水。3、设计计算:1〕计算配制弯拉强度〔fcu,n〕依照规:该公路属于四级乡村道路,保证率系数t=0.29。变异系数中高,所以取Cy=0.15。根据设计要求fr=4.5MPa:..word.zl...fc=[fr/(1-1.04Cf)]+t.s=[4.5/〔1-1.04×0.15〕]+0.29×0.5=5.482)计算水灰比W/C。抗弯拉强度水灰比。由所给资料:水泥实测抗折强度fs=8.0MPa。计算得到的混凝抗弯拉强度fc=5.48MPa,粗集料为碎石:W/C=1.5684/(fc+1.0097-0.3595×fs)=1.5684/(5.48+1.0097-0.359×8.0)=0.42耐久性校核。说凝土用于乡村公路路面,无机冰冻性要求,依据规查表最大水灰比为0.48,按照强度计算水灰比结果符合耐久性要求,取水灰比W/C=0.42.灰水比C/W=2.383)确定砂率(βs)由砂的细度模数2.68、碎石,依据规,取表中砂率中间值β=36%。4)确定单位用水量(m)依据规小型机具施工出机坍落度要求为10-40(mm),摊铺坍落度0-20(mm)取20mm,灰水比C/W2.17砂率36%代入下式,计算用水量:mwo=104.97+0.309SL+11.27(C/W)+0.61Sp=104.97+0.309×20+11.27×2.38+0.61×36=160(kg/m3)依据规最大单位用水量为150kg/m3,故取150kg/m3。(5)确定单位水泥用量(m)将单位用水量150kg/m',灰水比C/W=2.38代人式,计算单位水泥用..word.zl...量:mco=〔C/W)×mwo=2.38x150=357(kg/m3)依据规满足耐久性要求的最小水泥用量为290kg/m3,且计算结果满足面层混凝大单位水泥用量不大于400kg/m3的要求。(6)计算粗集料用量(mgo)、细集料用量(mso)。将上面的计算结果带人方程组(5-35):mso/2701+mgo/2792=1-308/3100-150/1000-0.01x1[mso/(mso+mgo)]x100=36求解得:砂用量mso=735kg/m3,碎石用量mgo=1309kg/m3。验算:采用粗集料的振实密度mgo=1701kg/m3计算路面混凝土中碎石的填充体积,以确保混形成较高的嵌挤力,得mgo/ρghx100%=1309/1701x100%=76.9%,超过70%,符合要求由此确定路面混凝士“初步配合比〞为:mco:mwo:mso:mgo=357:150:735:1309(kg/m3)6〕路面混凝士的基准配合比设计:按初步配合比试拌0.015m3拌合物用于坍落度试验为基准,采用体积法结果,各种材料用量为:水泥=357x0.015=5.35〔kg〕细集料=735x0.015=11.03〔kg〕水=150x0.015=22.5〔kg〕粗集料=1309x0.015=19.63〔kg)将混凝土搅拌均匀后,进展坍落度试验,测得坍落度为80mm,满足设计坍落度70-90(mm)的要求。..word.zl...4、设计配合比确实定:1〕强度检验:以计算水灰比0.42为根底,采用水灰比为0.40、0.42、0.44,基准用水量不变,仅改变水泥掺量,。拌制三组混凝土拌合物,分别进展坍落度试验,发现混凝土工作性都满足要求。三组配合比分别成型,在标准条件下养护28d,按规定方法测定其抗弯拉强度,结果分别为:0.40抗弯拉强度8.6MPa抗压强度44.8MPa0.42抗弯拉强度8.0MPa抗压强度40.7.8MPa0.44抗弯拉强度7.0MPa抗压强度37.5MPa三组配合比均满足抗弯拉及抗压强度要求。考虑保证质量和经济适用的原那么,所选定配合比为:mco:mwo:mso:mgo=357:150:735:13095、设计配合比密度修正:混凝土拌合物的表观密度计算值为pc=357+150+735+1309=2551kg/m3实测表观密度pt=2485kg/m3,计算密度修正系数:&=pt/pc=0.98;计算值和实测值之差没有超过计算值的2%,故设计配合比无需修正。最后确定试验室的设计配合比为:mco:mwo:mso:mgo=357:150:735:1309施工现场,砂的含水率为3%,碎石为1%,各种材料实际用量为:..word.zl...mco:mwo:mso:mgo=357:115:757:1322。..word.zl.
