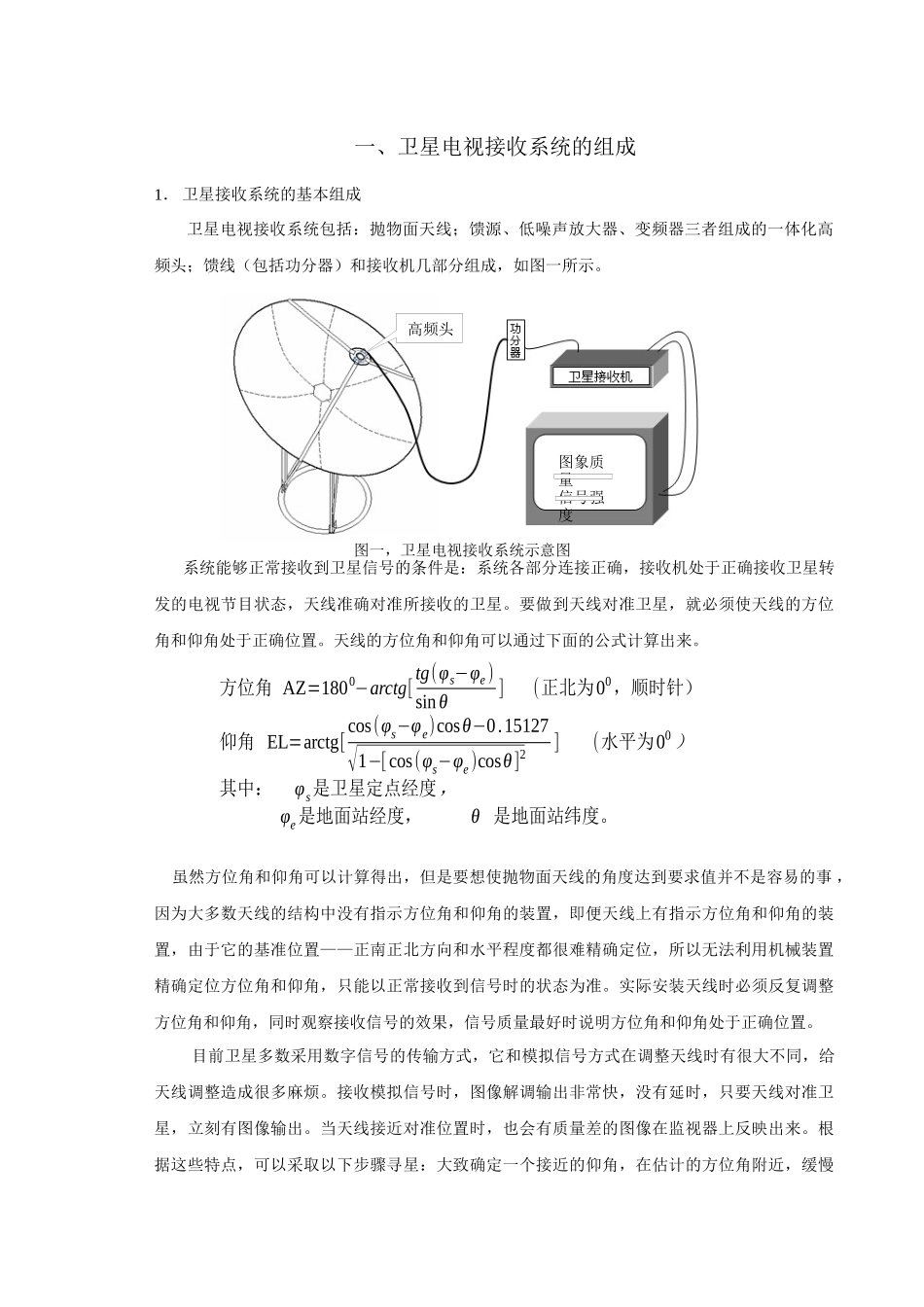

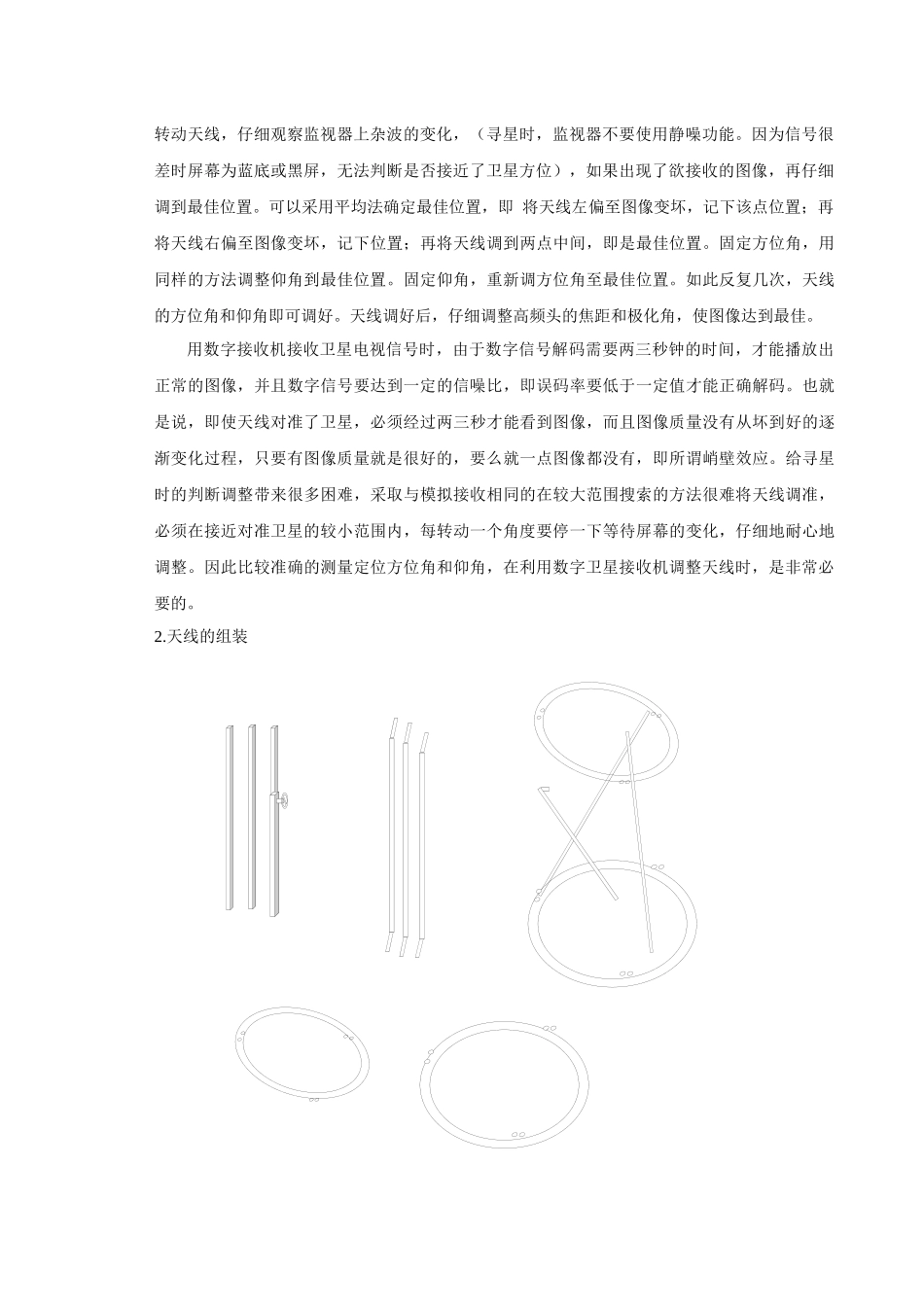

通信工程教研室、实验室编2004年7月图象质量信号强度高频头图一，卫星电视接收系统示意图一、卫星电视接收系统的组成1．卫星接收系统的基本组成卫星电视接收系统包括：抛物面天线；馈源、低噪声放大器、变频器三者组成的一体化高频头；馈线（包括功分器）和接收机几部分组成，如图一所示。系统能够正常接收到卫星信号的条件是：系统各部分连接正确，接收机处于正确接收卫星转发的电视节目状态，天线准确对准所接收的卫星。要做到天线对准卫星，就必须使天线的方位角和仰角处于正确位置。天线的方位角和仰角可以通过下面的公式计算出来。方位角AZ=1800−arctg[tg(φs−φe)sinθ](正北为00，顺时针）仰角EL=arctg[cos(φs−φe)cosθ−0.15127√1−[cos(φs−φe)cosθ]2](水平为00）其中：φs是卫星定点经度，φe是地面站经度，θ是地面站纬度。虽然方位角和仰角可以计算得出，但是要想使抛物面天线的角度达到要求值并不是容易的事，因为大多数天线的结构中没有指示方位角和仰角的装置，即便天线上有指示方位角和仰角的装置，由于它的基准位置——正南正北方向和水平程度都很难精确定位，所以无法利用机械装置精确定位方位角和仰角，只能以正常接收到信号时的状态为准。实际安装天线时必须反复调整方位角和仰角，同时观察接收信号的效果，信号质量最好时说明方位角和仰角处于正确位置。目前卫星多数采用数字信号的传输方式，它和模拟信号方式在调整天线时有很大不同，给天线调整造成很多麻烦。接收模拟信号时，图像解调输出非常快，没有延时，只要天线对准卫星，立刻有图像输出。当天线接近对准位置时，也会有质量差的图像在监视器上反映出来。根据这些特点，可以采取以下步骤寻星：大致确定一个接近的仰角，在估计的方位角附近，缓慢转动天线，仔细观察监视器上杂波的变化，（寻星时，监视器不要使用静噪功能。因为信号很差时屏幕为蓝底或黑屏，无法判断是否接近了卫星方位），如果出现了欲接收的图像，再仔细调到最佳位置。可以采用平均法确定最佳位置，即将天线左偏至图像变坏，记下该点位置；再将天线右偏至图像变坏，记下位置；再将天线调到两点中间，即是最佳位置。固定方位角，用同样的方法调整仰角到最佳位置。固定仰角，重新调方位角至最佳位置。如此反复几次，天线的方位角和仰角即可调好。天线调好后，仔细调整高频头的焦距和极化角，使图像达到最佳。用数字接收机接收卫星电视信号时，由于数字信号解码需要两三秒钟的时间，才能播放出正常的图像，并且数字信号要达到一定的信噪比，即误码率要低于一定值才能正确解码。也就是说，即使天线对准了卫星，必须经过两三秒才能看到图像，而且图像质量没有从坏到好的逐渐变化过程，只要有图像质量就是很好的，要么就一点图像都没有，即所谓峭壁效应。给寻星时的判断调整带来很多困难，采取与模拟接收相同的在较大范围搜索的方法很难将天线调准，必须在接近对准卫星的较小范围内，每转动一个角度要停一下等待屏幕的变化，仔细地耐心地调整。因此比较准确的测量定位方位角和仰角，在利用数字卫星接收机调整天线时，是非常必要的。2.天线的组装2．天线仰角的测定方法目前常用的对天线仰角的测量定位方法都存在一定局限性，使用受到限制。比如在天线结构中安装固定的仰角测量器，它会受到天线安装水平程度的影响，并且势必增加天线的成本。有一种称为量角器垂线法测量仰角的方法，可以不受天线安装水平程度影响，但是会受天线结构限制。如图二所示，可见使用这种方法时，必须在天线上找到一个和天线口面平行的平面，如果天线结构中没有这个平面，就不能使用这种方法。下面介绍一种方法，可以称之为“垂线计算法”，如图三所示。在天线的最高点悬挂一条垂线，称为高点垂线。另外在天线的最低点也悬挂一条垂线，称为低TitleNumberRevisionSizeBDate:23-Nov-2005SheetofFile:E:\ÂÛÎÄÃÇ\¿ÆÑÐÂÛÎÄ\ϵÁÐÂÛÎÄ\ÂÛÎÄ10\»Í¼.DdbDrawnBy:L图三，垂线计算法示意图TitleNumberRevisionSizeBDate:23-Nov-2005SheetofFile:E:\ÂÛÎÄÃÇ\¿ÆÑÐÂÛÎÄ\ϵÁÐÂÛÎÄ\ÂÛÎÄ10\»Í¼.DdbDrawnBy:图二，量...
