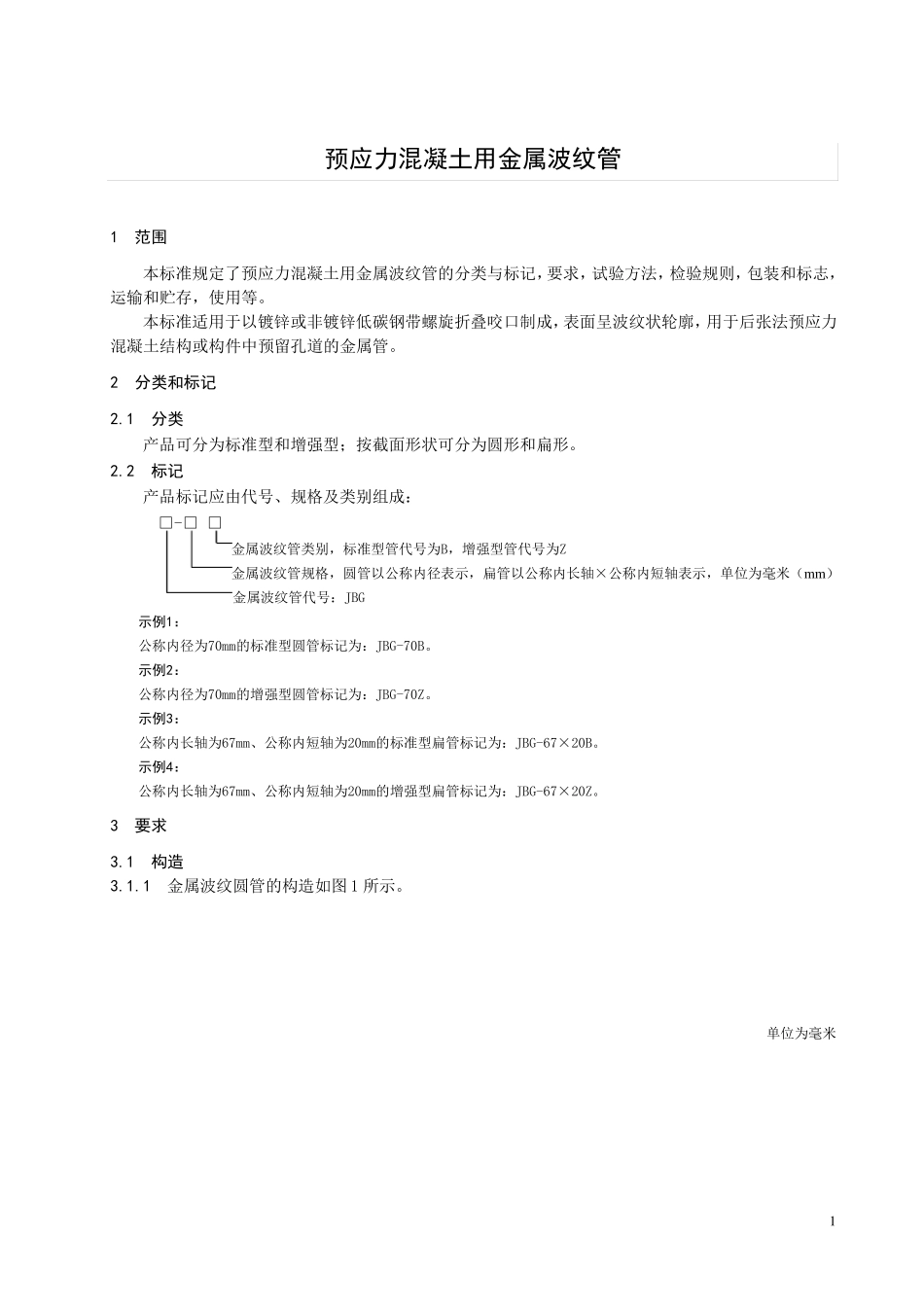

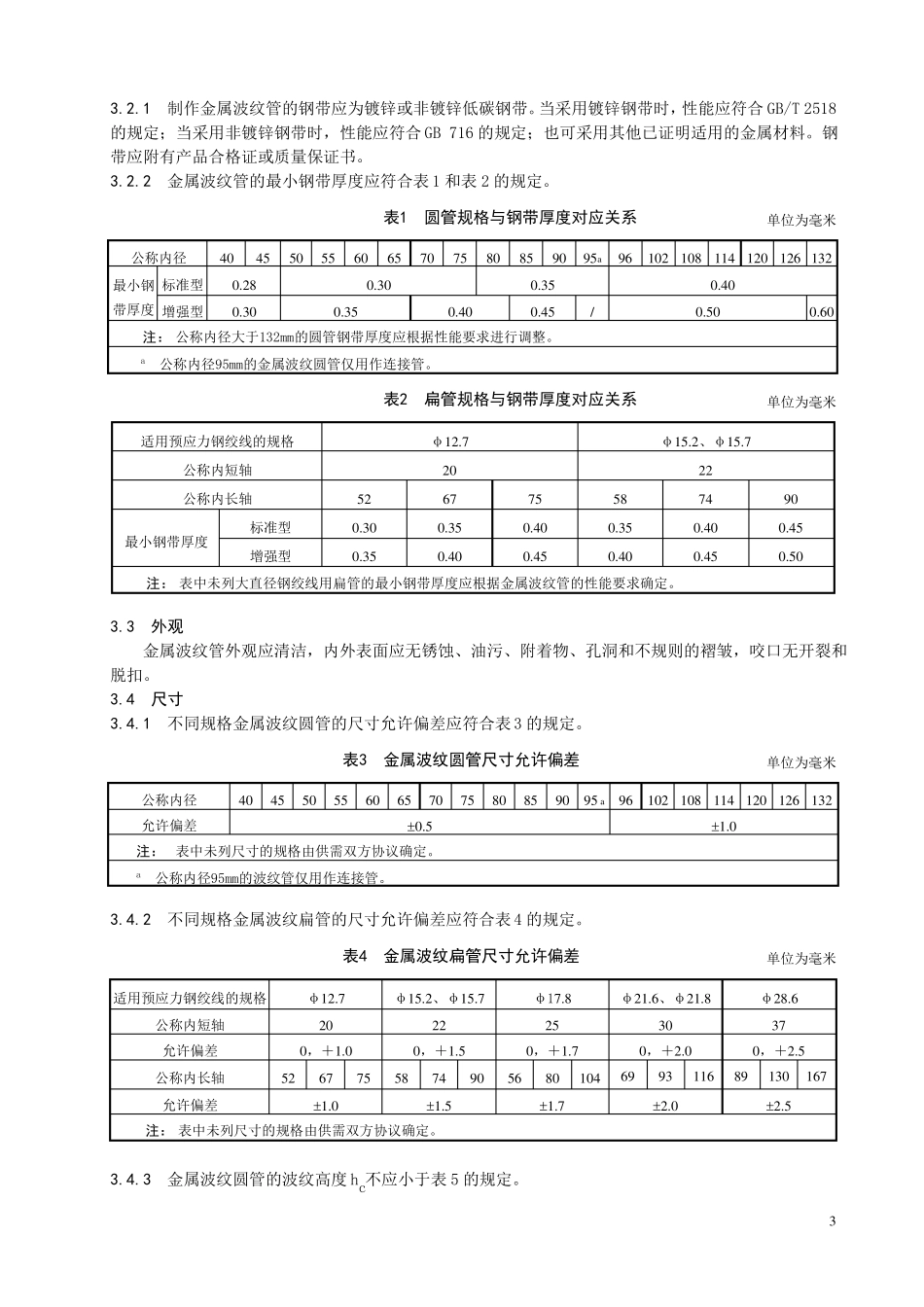

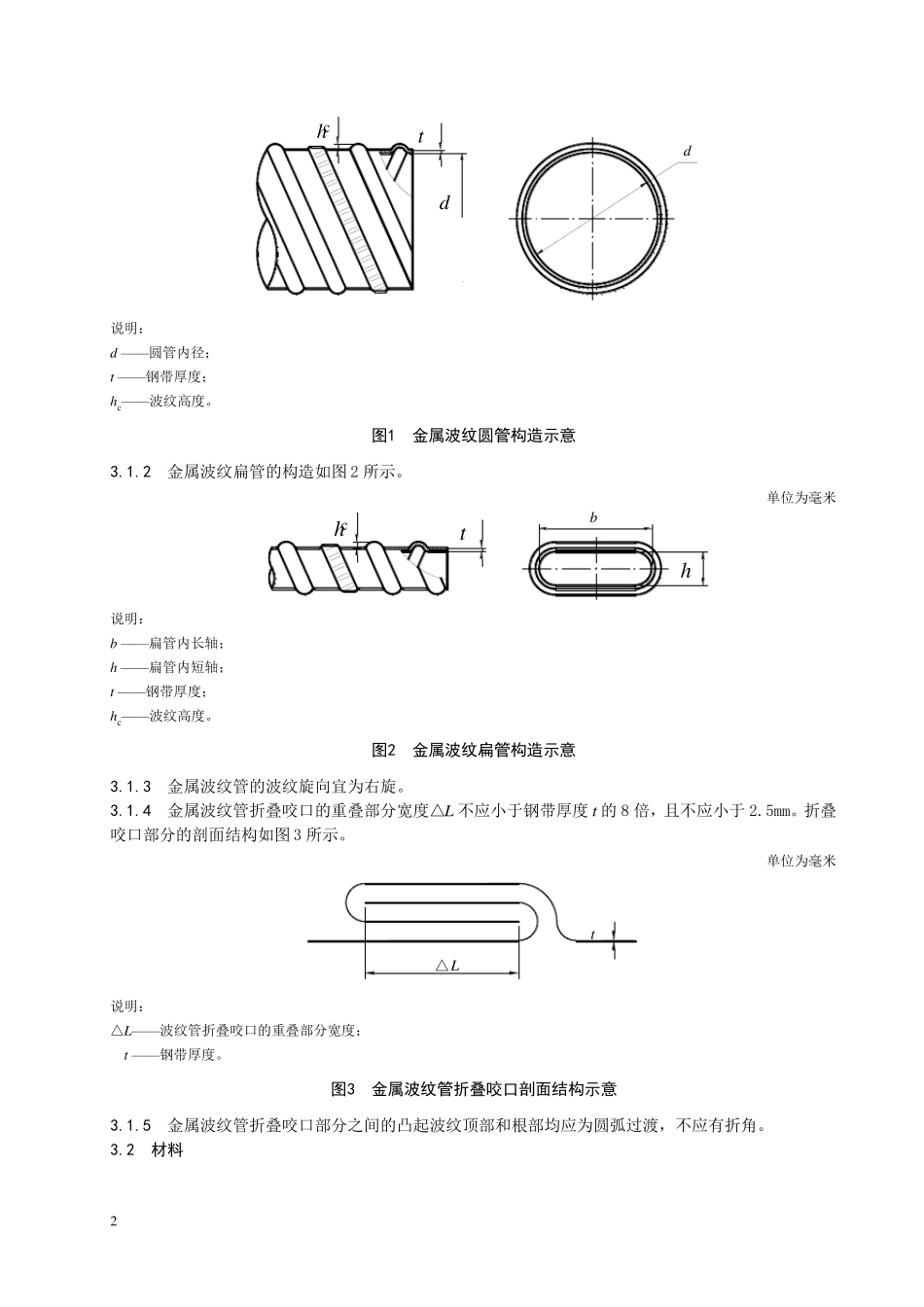

预应力混凝土用金属波纹管1范围本标准规定了预应力混凝土用金属波纹管的分类与标记，要求，试验方法，检验规则，包装和标志，运输和贮存，使用等。本标准适用于以镀锌或非镀锌低碳钢带螺旋折叠咬口制成，表面呈波纹状轮廓，用于后张法预应力混凝土结构或构件中预留孔道的金属管。2分类和标记2.1分类产品可分为标准型和增强型；按截面形状可分为圆形和扁形。2.2标记产品标记应由代号、规格及类别组成：□-□□金属波纹管类别，标准型管代号为B，增强型管代号为Z金属波纹管规格，圆管以公称内径表示，扁管以公称内长轴×公称内短轴表示，单位为毫米（mm）金属波纹管代号：JBG示例1：公称内径为70mm的标准型圆管标记为：JBG-70B。示例2：公称内径为70mm的增强型圆管标记为：JBG-70Z。示例3：公称内长轴为67mm、公称内短轴为20mm的标准型扁管标记为：JBG-67×20B。示例4：公称内长轴为67mm、公称内短轴为20mm的增强型扁管标记为：JBG-67×20Z。3要求3.1构造3.1.1金属波纹圆管的构造如图1所示。单位为毫米1hctdd说明：d——圆管内径；t——钢带厚度；hc——波纹高度。图1金属波纹圆管构造示意3.1.2金属波纹扁管的构造如图2所示。单位为毫米hctbh说明：b——扁管内长轴；h——扁管内短轴；t——钢带厚度；hc——波纹高度。图2金属波纹扁管构造示意3.1.3金属波纹管的波纹旋向宜为右旋。3.1.4金属波纹管折叠咬口的重叠部分宽度△L不应小于钢带厚度t的8倍，且不应小于2.5mm。折叠咬口部分的剖面结构如图3所示。单位为毫米△L说明：△L——波纹管折叠咬口的重叠部分宽度；t——钢带厚度。t图3金属波纹管折叠咬口剖面结构示意3.1.5金属波纹管折叠咬口部分之间的凸起波纹顶部和根部均应为圆弧过渡，不应有折角。3.2材料23.2.1制作金属波纹管的钢带应为镀锌或非镀锌低碳钢带。当采用镀锌钢带时，性能应符合GB/T2518的规定；当采用非镀锌钢带时，性能应符合GB716的规定；也可采用其他已证明适用的金属材料。钢带应附有产品合格证或质量保证书。3.2.2金属波纹管的最小钢带厚度应符合表1和表2的规定。表1圆管规格与钢带厚度对应关系单位为毫米公称内径最小钢标准型带厚度增强型a404550556065707580859095a961021081141201261320.40/0.500.600.280.300.350.300.400.350.45注：公称内径大于132mm的圆管钢带厚度应根据性能要求进行调整。公称内径95mm的金属波纹圆管仅用作连接管。表2扁管规格与钢带厚度对应关系单位为毫米适用预应力钢绞线的规格公称内短轴公称内长轴标准型最小钢带厚度增强型0.350.400.450.400.450.50注：表中未列大直径钢绞线用扁管的最小钢带厚度应根据金属波纹管的性能要求确定。520.30φ12.720670.35750.40580.35φ15.2、φ15.722740.40900.453.3外观金属波纹管外观应清洁，内外表面应无锈蚀、油污、附着物、孔洞和不规则的褶皱，咬口无开裂和脱扣。3.4尺寸3.4.1不同规格金属波纹圆管的尺寸允许偏差应符合表3的规定。表3金属波纹圆管尺寸允许偏差单位为毫米公称内径允许偏差a404550556065707580859095a961021081141201261321.00.5注：表中未列尺寸的规格由供需双方协议确定。公称内径95mm的波纹管仅用作连接管。3.4.2不同规格金属波纹扁管的尺寸允许偏差应符合表4的规定。表4金属波纹扁管尺寸允许偏差单位为毫米适用预应力钢绞线的规格公称内短轴允许偏差公称内长轴允许偏差52φ12.7200，＋1.0671.07558φ15.2、φ15.7220，＋1.5741.59056φ17.8250，＋1.7801.710469φ21.6、φ21.8300，＋2.0932.011689φ28.6370，＋2.51301672.5注：表中未列尺寸的规格由供需双方协议确定。3.4.3金属波纹圆管的波纹高度hc不应小于表5的规定。3表5圆管波纹高度单位为毫米公称内径最小波纹高度4045505560652.570758085909596～1323.0注：公称内径大于132mm的圆管波纹高度应根据性能要求进行调整。3.5抗外荷载性能金属波纹管承受符合表6规定的局部横向荷载或均布荷载时，波纹管不应出现开裂、脱扣等现象，变形量应符合表6的规定。表6金属波纹管抗局部横向荷载性能和抗均布荷载性能截面形状局部横向荷载（N）标准型增强型标准型增强型标准型圆形8002F0.31dn扁形5002F0.15de均布荷...
