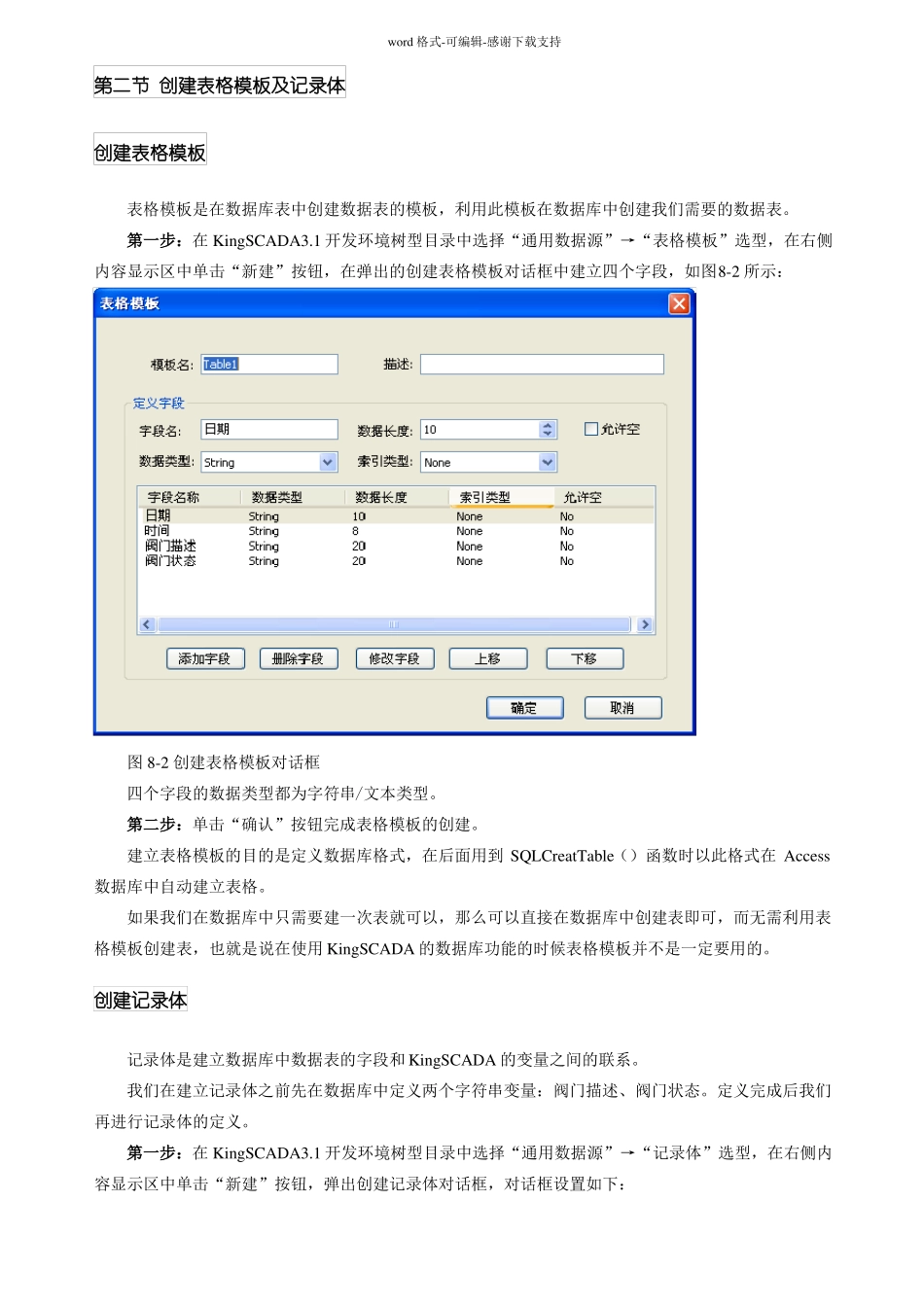

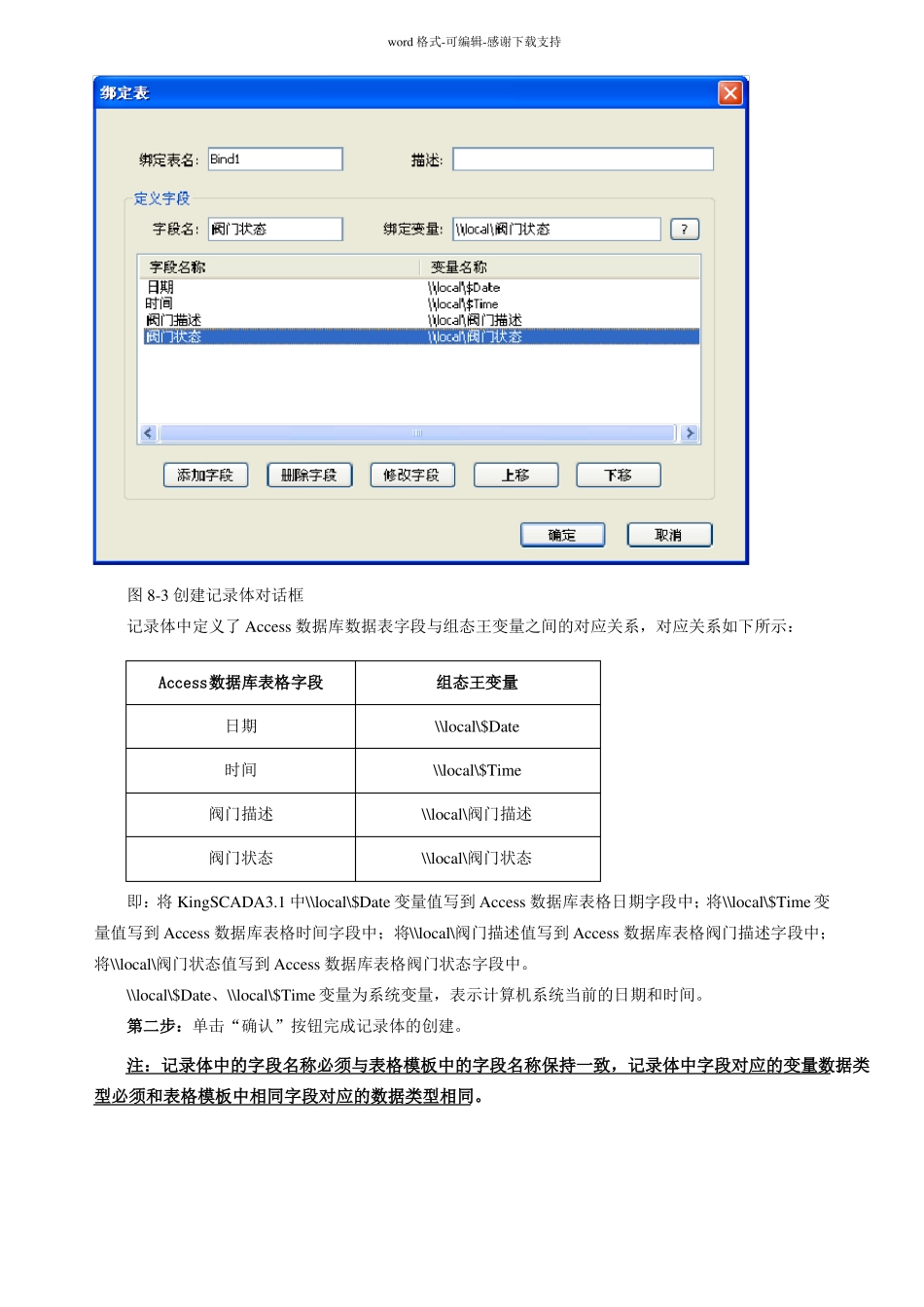

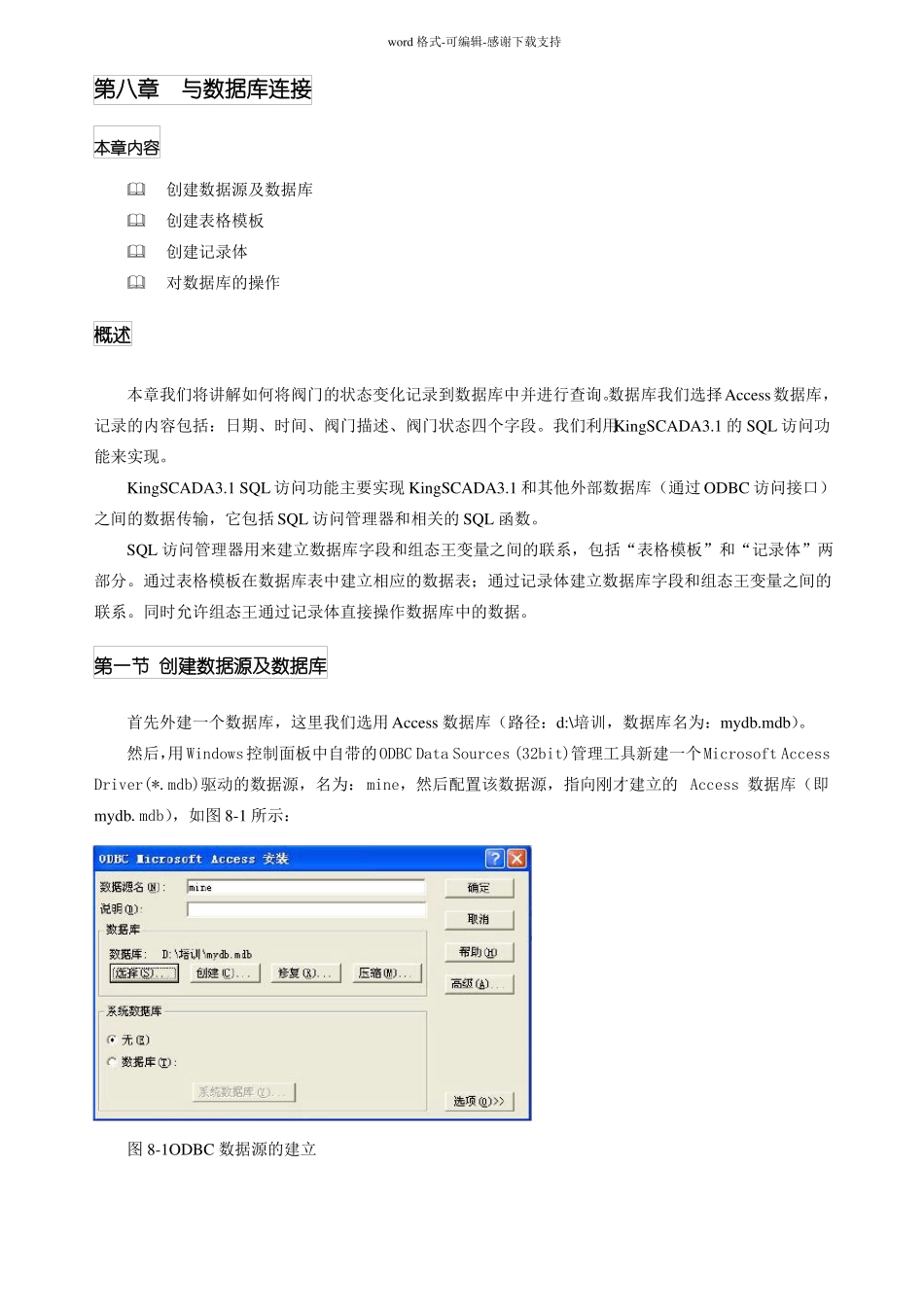

word格式-可编辑-感谢下载支持第八章与数据库连接本章内容创建数据源及数据库创建表格模板创建记录体对数据库的操作概述本章我们将讲解如何将阀门的状态变化记录到数据库中并进行查询。数据库我们选择Access数据库，记录的内容包括：日期、时间、阀门描述、阀门状态四个字段。我们利用KingSCADA3.1的SQL访问功能来实现。KingSCADA3.1SQL访问功能主要实现KingSCADA3.1和其他外部数据库（通过ODBC访问接口）之间的数据传输，它包括SQL访问管理器和相关的SQL函数。SQL访问管理器用来建立数据库字段和组态王变量之间的联系，包括“表格模板”和“记录体”两部分。通过表格模板在数据库表中建立相应的数据表；通过记录体建立数据库字段和组态王变量之间的联系。同时允许组态王通过记录体直接操作数据库中的数据。第一节创建数据源及数据库首先外建一个数据库，这里我们选用Access数据库（路径：d:\培训，数据库名为：mydb.mdb）。然后，用Windows控制面板中自带的ODBCDataSources(32bit)管理工具新建一个MicrosoftAccessDriver(*.mdb)驱动的数据源，名为：mine，然后配置该数据源，指向刚才建立的Access数据库（即mydb.mdb），如图8-1所示：图8-1ODBC数据源的建立word格式-可编辑-感谢下载支持第二节创建表格模板及记录体创建表格模板表格模板是在数据库表中创建数据表的模板，利用此模板在数据库中创建我们需要的数据表。第一步：在KingSCADA3.1开发环境树型目录中选择“通用数据源”→“表格模板”选型，在右侧内容显示区中单击“新建”按钮，在弹出的创建表格模板对话框中建立四个字段，如图8-2所示：图8-2创建表格模板对话框四个字段的数据类型都为字符串/文本类型。第二步：单击“确认”按钮完成表格模板的创建。建立表格模板的目的是定义数据库格式，在后面用到SQLCreatTable（）函数时以此格式在Access数据库中自动建立表格。如果我们在数据库中只需要建一次表就可以，那么可以直接在数据库中创建表即可，而无需利用表格模板创建表，也就是说在使用KingSCADA的数据库功能的时候表格模板并不是一定要用的。创建记录体记录体是建立数据库中数据表的字段和KingSCADA的变量之间的联系。我们在建立记录体之前先在数据库中定义两个字符串变量：阀门描述、阀门状态。定义完成后我们再进行记录体的定义。第一步：在KingSCADA3.1开发环境树型目录中选择“通用数据源”→“记录体”选型，在右侧内容显示区中单击“新建”按钮，弹出创建记录体对话框，对话框设置如下：word格式-可编辑-感谢下载支持图8-3创建记录体对话框记录体中定义了Access数据库数据表字段与组态王变量之间的对应关系，对应关系如下所示：Access数据库表格字段日期时间阀门描述阀门状态组态王变量\\local\$Date\\local\$Time\\local\阀门描述\\local\阀门状态即：将KingSCADA3.1中\\local\$Date变量值写到Access数据库表格日期字段中；将\\local\$Time变量值写到Access数据库表格时间字段中；将\\local\阀门描述值写到Access数据库表格阀门描述字段中；将\\local\阀门状态值写到Access数据库表格阀门状态字段中。\\local\$Date、\\local\$Time变量为系统变量，表示计算机系统当前的日期和时间。第二步：单击“确认”按钮完成记录体的创建。注：记录体中的字段名称必须与表格模板中的字段名称保持一致，记录体中字段对应的变量数据类型必须和表格模板中相同字段对应的数据类型相同。word格式-可编辑-感谢下载支持第三节对数据库的操作1、连接数据库第一步：在KingSCADA3.1开发环境数据词典中定义一个内存整型变量变量名：DeviceID变量类型：内存整型第二步：在图形编辑器中新建一画面，名称为：数据库操作画面，并在画面上添加一按钮，按钮属性设置如下：按钮文本：数据库连接“按钮左键弹起”动画链接设置如下：图8-4数据连接脚本程序上述命令语言的作用是使组态王与mine数据源建立了连接（即与mydb.mdb数据库建立了连接）。在实际工程中将此命令写入：开发环境树型目录→脚本→系统脚本→应用程序脚本→应用程序启动时，即系统开始运行就连接到数据库上。2、断开数据库的连接在数据库操作画面中添加一按钮，按...
