先张预应力混凝土空心板施工技术措施VIP免费

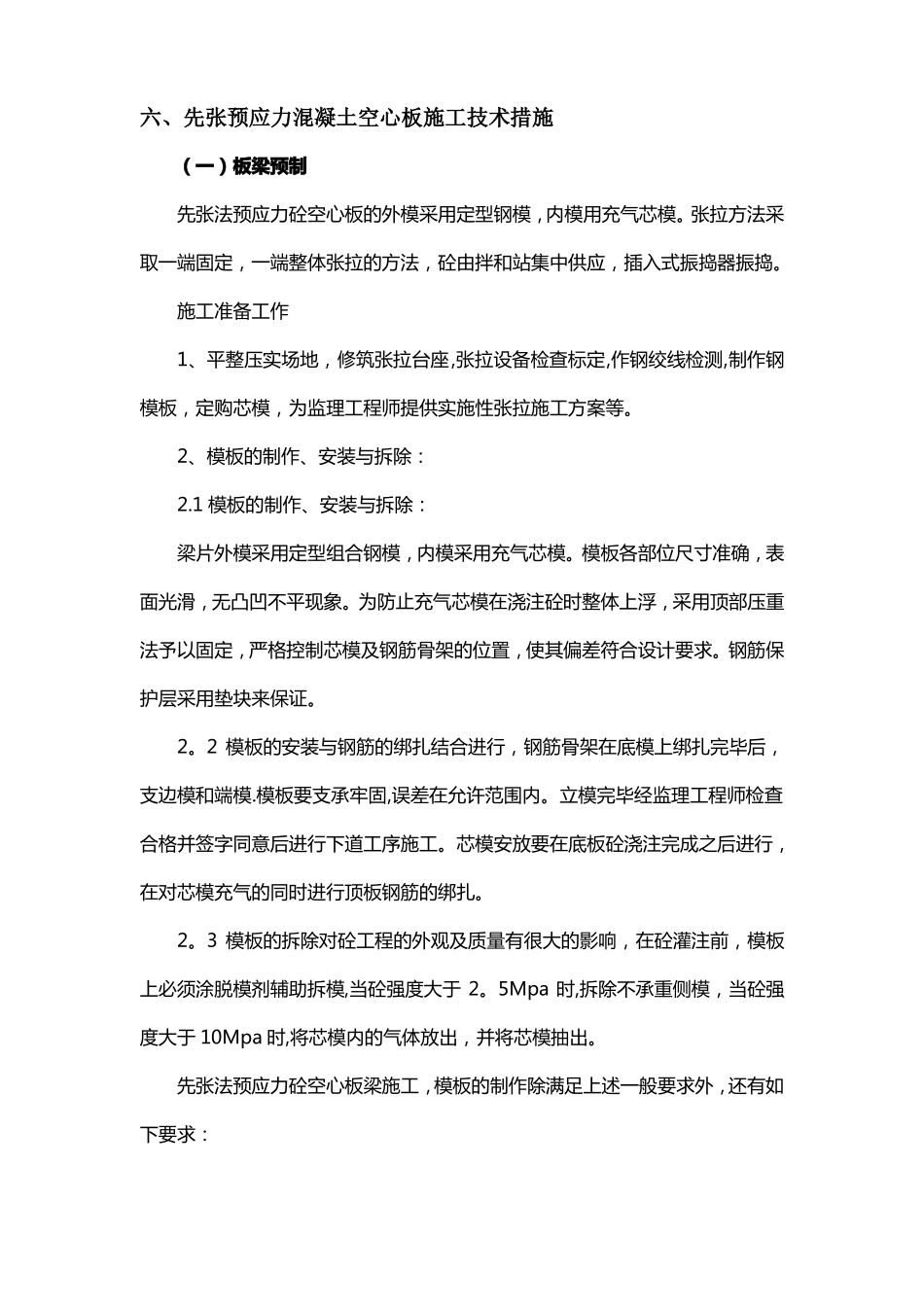

六、先张预应力混凝土空心板施工技术措施（一）板梁预制先张法预应力砼空心板的外模采用定型钢模，内模用充气芯模。张拉方法采取一端固定，一端整体张拉的方法，砼由拌和站集中供应，插入式振捣器振捣。施工准备工作1、平整压实场地，修筑张拉台座,张拉设备检查标定,作钢绞线检测,制作钢模板，定购芯模，为监理工程师提供实施性张拉施工方案等。2、模板的制作、安装与拆除：2.1模板的制作、安装与拆除：梁片外模采用定型组合钢模，内模采用充气芯模。模板各部位尺寸准确，表面光滑，无凸凹不平现象。为防止充气芯模在浇注砼时整体上浮，采用顶部压重法予以固定，严格控制芯模及钢筋骨架的位置，使其偏差符合设计要求。钢筋保护层采用垫块来保证。2。2模板的安装与钢筋的绑扎结合进行，钢筋骨架在底模上绑扎完毕后，支边模和端模.模板要支承牢固,误差在允许范围内。立模完毕经监理工程师检查合格并签字同意后进行下道工序施工。芯模安放要在底板砼浇注完成之后进行，在对芯模充气的同时进行顶板钢筋的绑扎。2。3模板的拆除对砼工程的外观及质量有很大的影响，在砼灌注前，模板上必须涂脱模剂辅助拆模,当砼强度大于2。5Mpa时,拆除不承重侧模，当砼强度大于10Mpa时,将芯模内的气体放出，并将芯模抽出。先张法预应力砼空心板梁施工，模板的制作除满足上述一般要求外，还有如下要求：先张台座的钢盖板作为预制构件的底模，要求地基不产生非均匀沉陷，底板制作必须平整光滑、排水畅通，为防止预应力筋放松梁体中段拱起,两端压力增大，梁位端部的底模增设10mm厚钢板，以满足强度要求和重复使用的要求。端模预应力筋孔的位置要准确,安装后与定位板上对应的力筋孔要在一条直线上。由于施工中实际上存在此偏差，故制作端模时力筋孔径应比力筋实际直径增大2mm。先张法预应力砼板梁，预应力钢筋放松后板梁压缩量为1‰左右，为保证梁体外形尺寸,侧模制作要增长1‰。3钢筋及预应力筋的制作3.1钢筋骨架的加工制作钢筋的规格、型号必须符合设计要求，并且有出厂合格证和质量验收单，同时须经现场复检合格后方可使用.钢筋加工前进行调查、除锈,钢筋的长度、弯折角准确，主筋接头用闪光对焊，焊接接头在构件中的位置符合设计要求及规范规定。钢筋先将主筋点焊形成骨架，然后再细部绑扎。钢筋骨架有足够的刚度,不易变形，且在浇砼时不得松散移位.同时，在钢筋与模板之间布置垫块以确保保护层厚度。3.2预应力筋的制作预应力筋采用钢绞线，其下料长度根据计算长度、工作长度和原材料试验数据确定，在台座张拉端和锚固端尽量用拉杆和连接器代替预应力筋,以减少预应力筋工作长度。穿钢绞线.将下好料的钢绞线运到台座的固定端，采用向前推的方法穿束.钢绞线穿过横梁及塑料套管后在其前端安引导工具,以利于钢绞线沿直线前进.引导工具为一个钢管，前头做成固锥形状。穿束前各孔眼统一编号，对号入座，防止穿错孔眼。3.3预应力筋张拉程序与操作3.3。1预拉前的准备工作先张法梁的预应力筋在底模上整理好后，利用两端的纵梁对已加工好的预应力筋进行张拉。本工程中先张法梁采用一端固定，另一端整体张拉的方法进行施工。为了确保张拉预应力值满足设计要求，采用油表读数和伸长值双控制法.张拉前，先安装定位板，检查定位板的力筋孔位置和孔径大小是否符合设计要求,然后将定位板固定在横梁上.再检查预应力筋数量、位置、张拉设备和锚具无误后，进行张拉。3.3。2张拉工艺：先张法预应力筋张拉程序如下：钢绞线0→初应力→σcom（持荷2min锚固）σcom--张拉控制应力调整预应力筋长度：安装好定位板后，将固定端与张拉端的工具锚环安装好，在张拉端用穿心式千斤顶对各根钢绞线进行预拉，在预拉时使每根预应力筋均匀受力，且使其保持拉直但不伸长的状态。初始张拉：一般施加10％的张拉应力，将预应力筋拉直,锚固端和连接器处拉紧,在预应力筋上选定适当的位置刻画标记,作为测量延伸的基点。正式张拉：张拉时分级加载，每级荷载值为20％控制应力。持荷：按预应力筋的类型选定持荷时间为2min，使预应力筋完成部分徐舒，完成量约为全部量的20%～25%，以减少钢丝锚固后的应力损失。锚固：补足或放松预应力筋的拉力至控制应...
