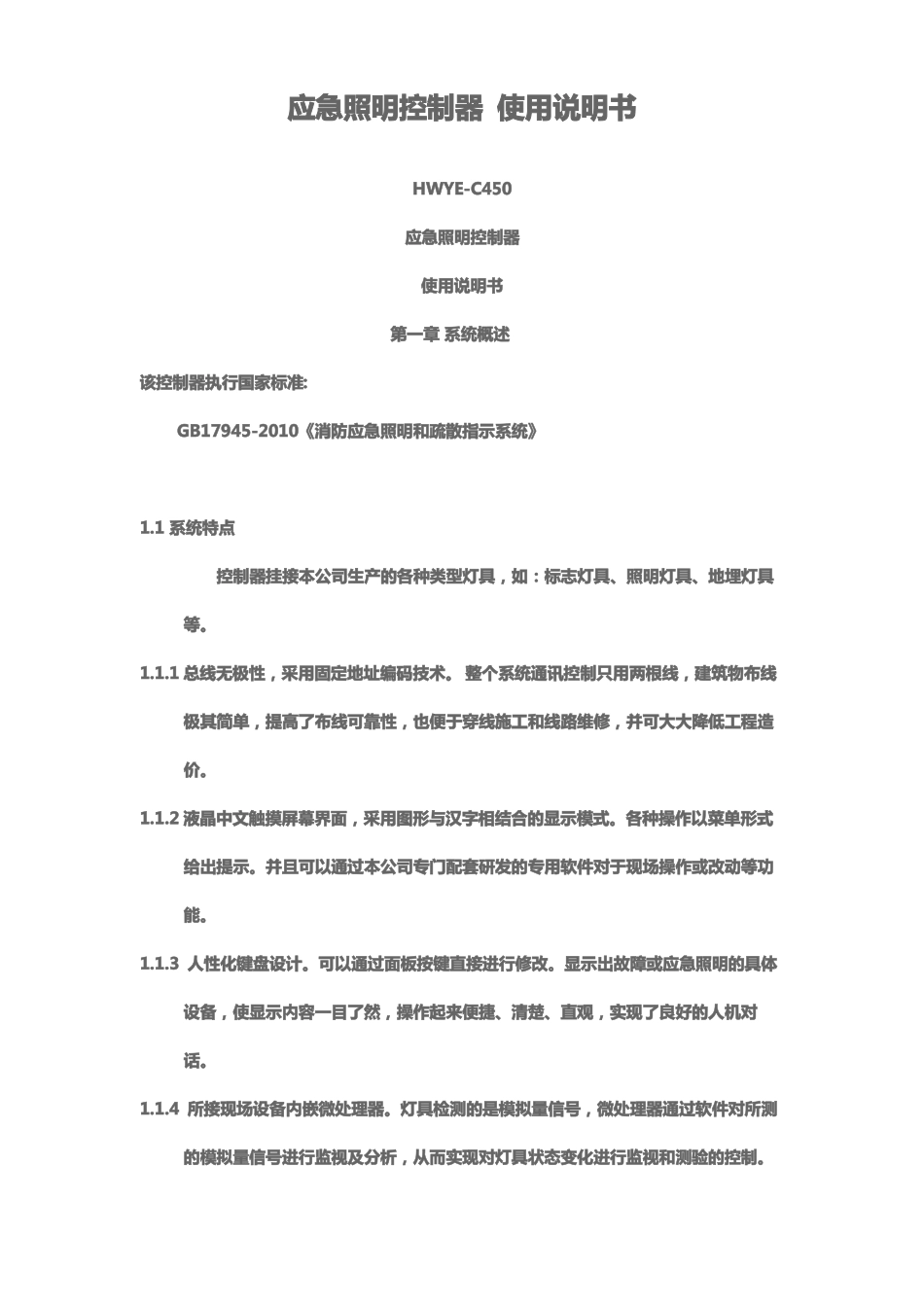

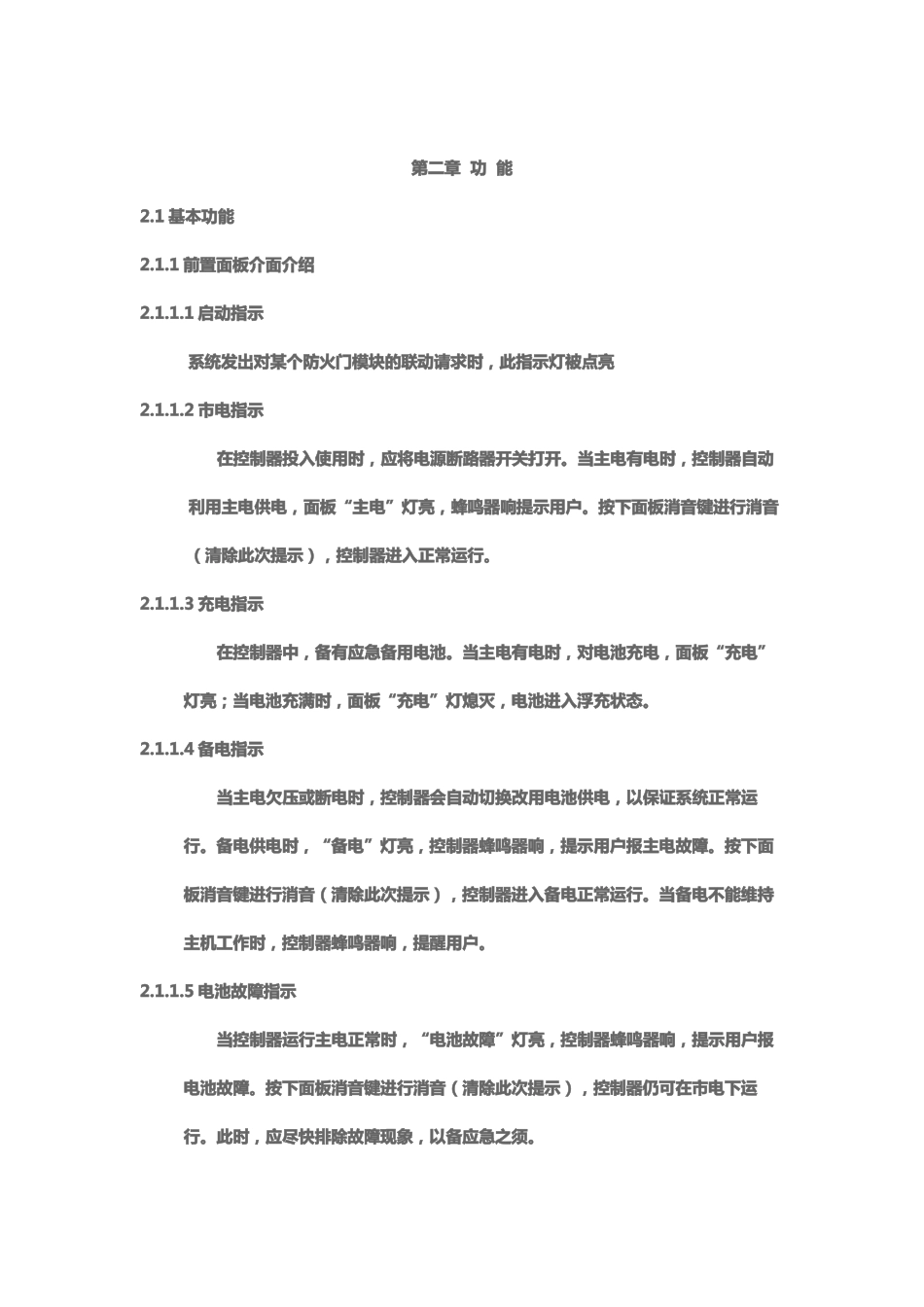

应急照明控制器使用说明书HWYE-C450应急照明控制器使用说明书第一章系统概述该控制器执行国家标准:GB17945-2010《消防应急照明和疏散指示系统》1.1系统特点控制器挂接本公司生产的各种类型灯具，如：标志灯具、照明灯具、地埋灯具等。1.1.1总线无极性，采用固定地址编码技术。整个系统通讯控制只用两根线，建筑物布线极其简单，提高了布线可靠性，也便于穿线施工和线路维修，并可大大降低工程造价。1.1.2液晶中文触摸屏幕界面，采用图形与汉字相结合的显示模式。各种操作以菜单形式给出提示。并且可以通过本公司专门配套研发的专用软件对于现场操作或改动等功能。1.1.3人性化键盘设计。可以通过面板按键直接进行修改。显示出故障或应急照明的具体设备，使显示内容一目了然，操作起来便捷、清楚、直观，实现了良好的人机对话。1.1.4所接现场设备内嵌微处理器。灯具检测的是模拟量信号，微处理器通过软件对所测的模拟量信号进行监视及分析，从而实现对灯具状态变化进行监视和测验的控制。1.1.5黑匣子功能（用户操作日志）。控制器可以永久保存控制器开机、关机、应急照明、各种故障、强制启动及停止等。1.1.6极强的抗干扰能力。控制器无论是硬件还是软件都有极好的抗干扰措施。1.1.7系统容量大。单台控制器最大容量256（节点）,组网后系统容量更大。基本能满足用户各种需求。1.1.8现场预案火警联动。采用串口协议接口与火灾探头探测系统联动，根据现场火灾区域自动进入预案，智能选择最佳逃生路线。预案编辑简单方便。1.1.9自定义节点应急维护时间，使节点更真实、可靠。大大的降低了现场维护的成本。1.2技术特性线制：两总线，无极性；部件容量：每回路256节点；结点控制网络距离：通讯距离远最大可达到3000米；通过中继器可支持10KM的距离甚至更远，布线无极性，线缆任意布置，线缆兼容性好环境温度:0℃～50℃；环境湿度:≤95%外接电源:AC220V50HZ备用电源：DC12V17Ah铅酸电池外型尺寸：600x600x1800mm第二章功能2.1基本功能2.1.1前置面板介面介绍2.1.1.1启动指示系统发出对某个防火门模块的联动请求时，此指示灯被点亮2.1.1.2市电指示在控制器投入使用时，应将电源断路器开关打开。当主电有电时，控制器自动利用主电供电，面板“主电”灯亮，蜂鸣器响提示用户。按下面板消音键进行消音（清除此次提示），控制器进入正常运行。2.1.1.3充电指示在控制器中，备有应急备用电池。当主电有电时，对电池充电，面板“充电”灯亮；当电池充满时，面板“充电”灯熄灭，电池进入浮充状态。2.1.1.4备电指示当主电欠压或断电时，控制器会自动切换改用电池供电，以保证系统正常运行。备电供电时，“备电”灯亮，控制器蜂鸣器响，提示用户报主电故障。按下面板消音键进行消音（清除此次提示），控制器进入备电正常运行。当备电不能维持主机工作时，控制器蜂鸣器响，提醒用户。2.1.1.5电池故障指示当控制器运行主电正常时，“电池故障”灯亮，控制器蜂鸣器响，提示用户报电池故障。按下面板消音键进行消音（清除此次提示），控制器仍可在市电下运行。此时，应尽快排除故障现象，以备应急之须。2.1.1.6备电故障指示在控制器显示屏不亮，且市电指示正常时，“备电故障”灯亮，控制器蜂鸣器响，提示用户报UPS备用电源故障。按下面板消音键进行消音（清除此次提示）。与供应商联系尽快排除故障，恢复控制器的正常监控功能。2.1.1.7前置面板按键介面1.强制应急：可手动强制切换到灯具应急状态;2.消音键：灯具有故障产生报警声音时可按此键进行消音；3.自检键：对主机各项功能进行自检2.1.2实时时钟实时时钟包含有年、月、日、时、分、秒。实时时钟芯片在应急、故障或关机情况下仍能正常走时，控制器能准确记录各种报警时间。2.1.3自检（内置）该功能可以检查控制器指示灯及音响功能。2.1.4查询控制器内设有黑匣子功能，黑匣子可以记录如下信息：a.控制器的开机和关机的时间；b.报节点的部位地址和报警时间；c.报故障的部位地址和报警时间）；d.联动部位动作及设备应答的时间及状态；e.控制器在强制应急照明的时间；f.控制器在火警测试状态下按下复位键的时间。2.2系统功能2.2.1监视功能2.2.1.1市电状态2...
