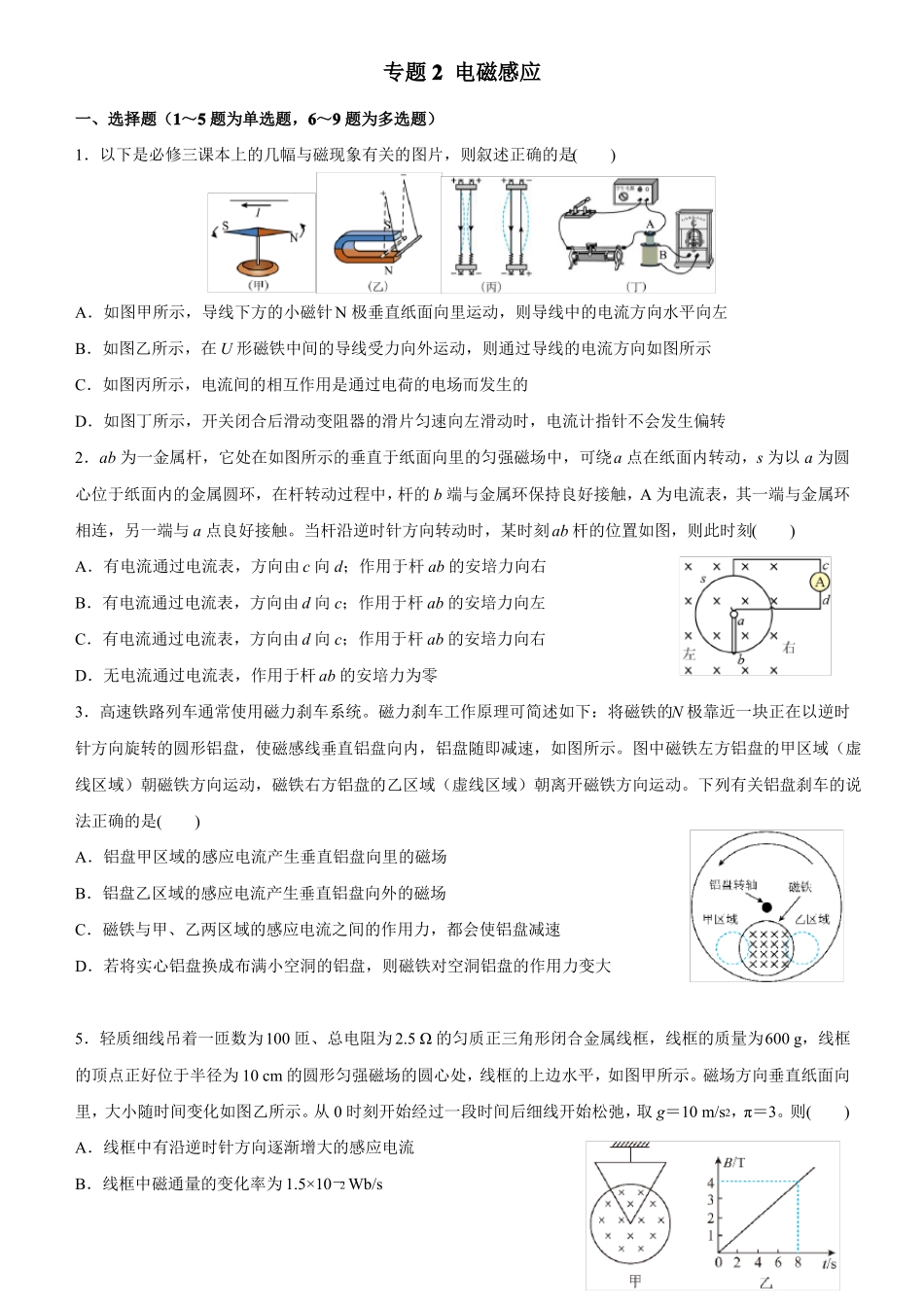

专题2电磁感应一、选择题（1～5题为单选题，6～9题为多选题）1．以下是必修三课本上的几幅与磁现象有关的图片，则叙述正确的是()A．如图甲所示，导线下方的小磁针N极垂直纸面向里运动，则导线中的电流方向水平向左B．如图乙所示，在U形磁铁中间的导线受力向外运动，则通过导线的电流方向如图所示C．如图丙所示，电流间的相互作用是通过电荷的电场而发生的D．如图丁所示，开关闭合后滑动变阻器的滑片匀速向左滑动时，电流计指针不会发生偏转2．ab为一金属杆，它处在如图所示的垂直于纸面向里的匀强磁场中，可绕a点在纸面内转动，s为以a为圆心位于纸面内的金属圆环，在杆转动过程中，杆的b端与金属环保持良好接触，A为电流表，其一端与金属环相连，另一端与a点良好接触。当杆沿逆时针方向转动时，某时刻ab杆的位置如图，则此时刻()A．有电流通过电流表，方向由c向d；作用于杆ab的安培力向右B．有电流通过电流表，方向由d向c；作用于杆ab的安培力向左C．有电流通过电流表，方向由d向c；作用于杆ab的安培力向右D．无电流通过电流表，作用于杆ab的安培力为零3．高速铁路列车通常使用磁力刹车系统。磁力刹车工作原理可简述如下：将磁铁的N极靠近一块正在以逆时针方向旋转的圆形铝盘，使磁感线垂直铝盘向内，铝盘随即减速，如图所示。图中磁铁左方铝盘的甲区域（虚线区域）朝磁铁方向运动，磁铁右方铝盘的乙区域（虚线区域）朝离开磁铁方向运动。下列有关铝盘刹车的说法正确的是()A．铝盘甲区域的感应电流产生垂直铝盘向里的磁场B．铝盘乙区域的感应电流产生垂直铝盘向外的磁场C．磁铁与甲、乙两区域的感应电流之间的作用力，都会使铝盘减速D．若将实心铝盘换成布满小空洞的铝盘，则磁铁对空洞铝盘的作用力变大5．轻质细线吊着一匝数为100匝、总电阻为2.5Ω的匀质正三角形闭合金属线框，线框的质量为600g，线框的顶点正好位于半径为10cm的圆形匀强磁场的圆心处，线框的上边水平，如图甲所示。磁场方向垂直纸面向里，大小随时间变化如图乙所示。从0时刻开始经过一段时间后细线开始松弛，取g＝10m/s2，π＝3。则()A．线框中有沿逆时针方向逐渐增大的感应电流B．线框中磁通量的变化率为1.5×10－2Wb/sC．t＝8s时，线框中产生的感应电动势的大小为0.25VD．t＝10s时，细线开始松弛6．如图，铁芯M、线圈A、线圈B都E0.252.5103Wb/s可自由移动，S合上后，要使B中有tn100感应电流且流过电阻R的电流方向为a→b，可采用的办法是()A．使B迅速靠近AB．断开电源开关SC．将铁芯M插入D．将铁芯M抽出7．粗细均匀的电阻丝围成的正方形线框，原先整个置于有界匀强磁场内，磁场方向垂直于线框平面，其边界与正方形线框的边平行。现使线框沿四个不同方向以相同的速度匀速平移出磁场，如图所示，线框在移出磁场的整个过程，下列说法正确的是()A．四种情况下，ab边的电流的方向都相同B．四种情况下，ab之间的电势差都相同C．四种情况下，ab边产生的焦耳热都相同D．四种情况下，拉力做功都相同8．如图甲所示，光滑平行金属导轨MN、PQ所在平面与水平面成θ角，M、P两端间接有阻值为R的定值电阻。阻值为r的金属棒ab垂直导轨放置，其他部分电阻不计。整个装置处在磁感应强度为B的匀强磁场中，磁场方向垂直导轨平面向上。从t＝0时刻开始，棒受到一个平行于导轨向上的外力F作用，由静止开始沿导轨向上运动，运动中棒始终与导轨垂直，且接触良好，通过R的感应电流I随时间t变化的图象如图乙所示，ΔΦ下面分别给出了穿过回路abPM的磁通量Φ、磁通量的变化率、棒两端的电势差Uab和通过棒的电荷量qΔt随时间t变化的图象，其中正确的是()9．如图所示，水平面内固定有两根平行的光滑长直金属导轨，间距为L，电阻不计。整个装置处于两个磁感应强度大小均为B、方向相反的竖直匀强磁场中，虚线为两磁场的分界线。质量均为m的两根相同导体棒MN、PQ静置于如图所示的导轨上（两棒始终与导轨垂直且接触良好）。现使MN棒获得一个大小为v0，方向水平向左的初速度，则在此后的整个运动过程中()A．两金属棒组成系统动量不守恒B．MN棒克服安培力做功的功率等于MN棒的发热功率C．两棒最终的速度大小均为0.5v0，方向相反D．...
