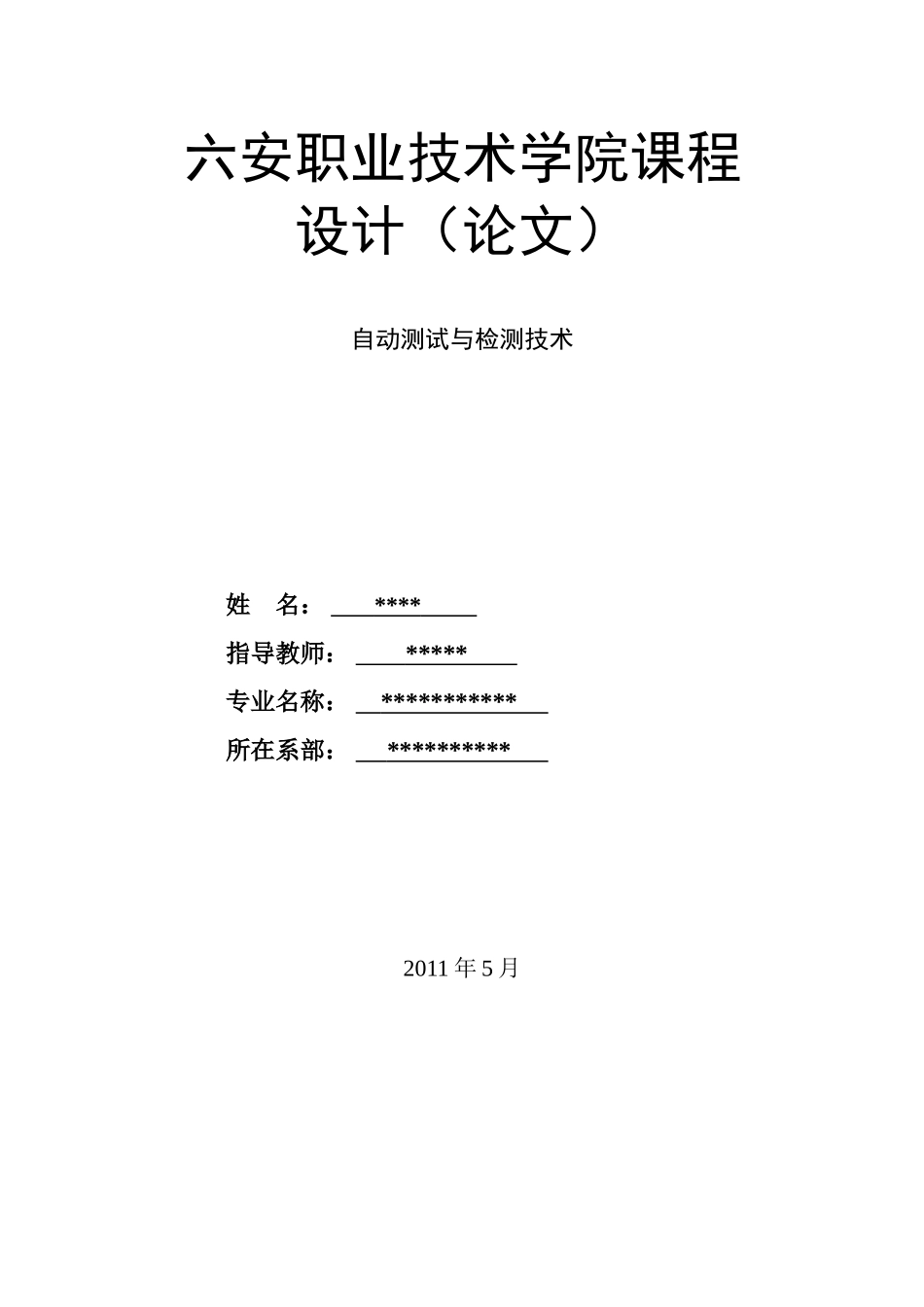

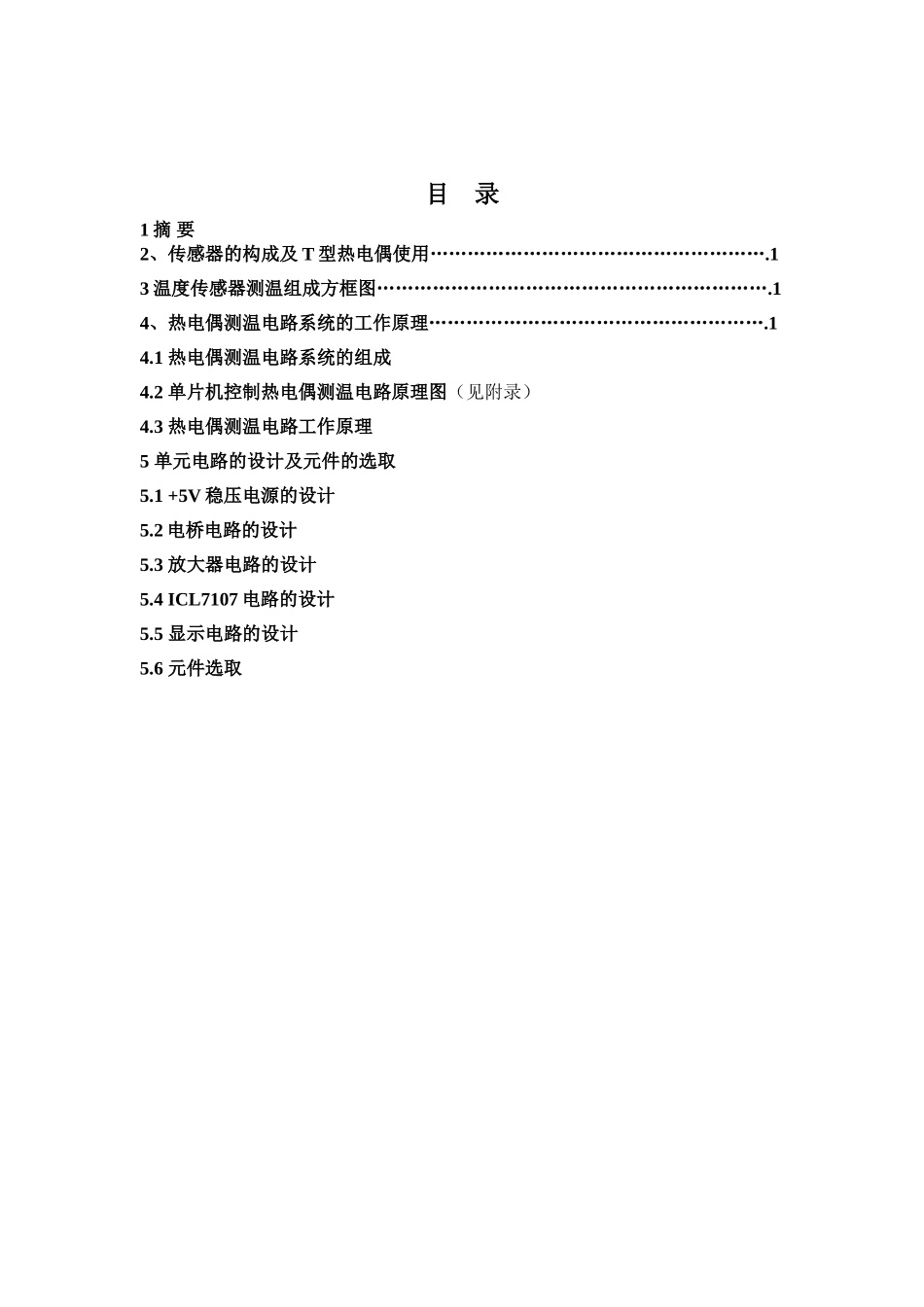

六安职业技术学院课程设计（论文）自动测试与检测技术姓名：****指导教师：*****专业名称：***********所在系部：**********2011年5月目录1摘要2、传感器的构成及T型热电偶使用……………………………………………….13温度传感器测温组成方框图……………………………………………………….14、热电偶测温电路系统的工作原理……………………………………………….14.1热电偶测温电路系统的组成4.2单片机控制热电偶测温电路原理图（见附录）4.3热电偶测温电路工作原理5单元电路的设计及元件的选取5.1+5V稳压电源的设计5.2电桥电路的设计5.3放大器电路的设计5.4ICL7107电路的设计5.5显示电路的设计5.6元件选取摘要温度是一个非常重要的物理量，因为它直接影响燃烧、化学反应、发酵、烘烤、煅烧、蒸馏、浓度、挤压成形、结晶以及空气流动等物理和化学过程。温度控制失误就可能引起生产安全、产品质量、产品产量等一系列问题。因此对温度的检测的意义就越来越大。温度采集控制系统在工业生产、科学研究和人们的生活领域中，得到了广泛应用。在工业生产过程中，很多时候都需要对温度进行严格的监控，以使得生产能够顺利的进行，产品的质量才能够得到充分的保证。使用自动温度控制系统可以对生产环境的温度进行自动控制，保证生产的自动化、智能化能够顺利、安全进行，从而提高企业的生产效率关键字：热电偶，ICL7107，AbstractTemperatureisaveryimportantphysical，Becauseitdirectlyaffectsmanyphysicalandchemicalreactions，Temperaturecontrolwillleadtomanyproblemsmistakes，Therefore,thesignificanceofincreasingtemperaturedetection，Temperatureacquisitionandcontrolsystemintheindustrial,scientific,andotherareasoflife,iswidelyused，Onlyintheindustrialproductionprocesstoensurethatproductionconditions,itmayensureproductquality，Automatictemperaturecontrolsystemcanautomaticallyproduceatemperaturecontrolledenvironment，Permittheproductionofautomationandintelligencetothesmooth,safe,therebyimprovingproductionefficiency。KeyWords:Thermocouple，ICL71072、传感器的构成及T型热电偶的使用水温检测采用的是温度传感器T型热电偶。测温元件的结构如下图所示。两种不同材料的导体（或半导体）组成一个闭合回路，当两接点温度T和T0不同时，则在该回路中就会产生电动势，这种现象称为热电效应,该电动势称为热电势。这两种不同材料的导体或半导体的组合称为热电偶，导体A、B称为热电极。两个接点，一个称热端，又称测量端或工作端，测温时将它置于被测介质中;另一个称冷端，又称参考端或自由端，它通过导线与显示仪表相连。温差电势是同一导体的两端因其温度不同而产生的一种电动势。同一导体的两端温度不同时，高温端的电子能量要比低温端的电子能量大，因而从高温端跑到低温端的电子数比从低温端跑到高温端的要多，结果高温端因失去电子而带正电，低温端因获得多余的电子而带负电，因此，在导体两端便形成接触电势，从而通过转换信号得到待测温度值。传感器结构图3、传感器测温组成方框图系统组成方框图传感器元件数码管显示电桥平衡数模转换（ICL7107）电压放大（LM324）4、传感器测温电路系统工作原理由于测温显示电路构成较多，原理复杂，所以下面分部分介绍电路各部分组成及原理的实现。4.1传感器测温电路系统组成设计电路大至可分为4——5模块，电源的设计，热电偶电路，电桥电路，差分放大电路，A/D模数转换器，单片机和LED显示电路。4.2单片机控制热电偶测温电路原理图（见附录）4.3热电偶测温电路工作原理工作原理：传感器把热信号转换为热电动势，发热电偶测温的基本原理是两种不同成份的材质导体组成闭合回路,当两端存在温度梯度时,回路中就会有电流通过，此时两端之间就存在电动势——热电动势，由于据热电动势与温度的函数关系,制成热电偶分度表;分度表是自由端温度在0℃时的条件下得到的，环境温度的不稳定原因，所以我们引入了电桥电路，热电偶的冷端补偿通常采用在冷端串联一个由热电阻构成的电桥。电桥的三个桥臂为标准电阻，另外有...
