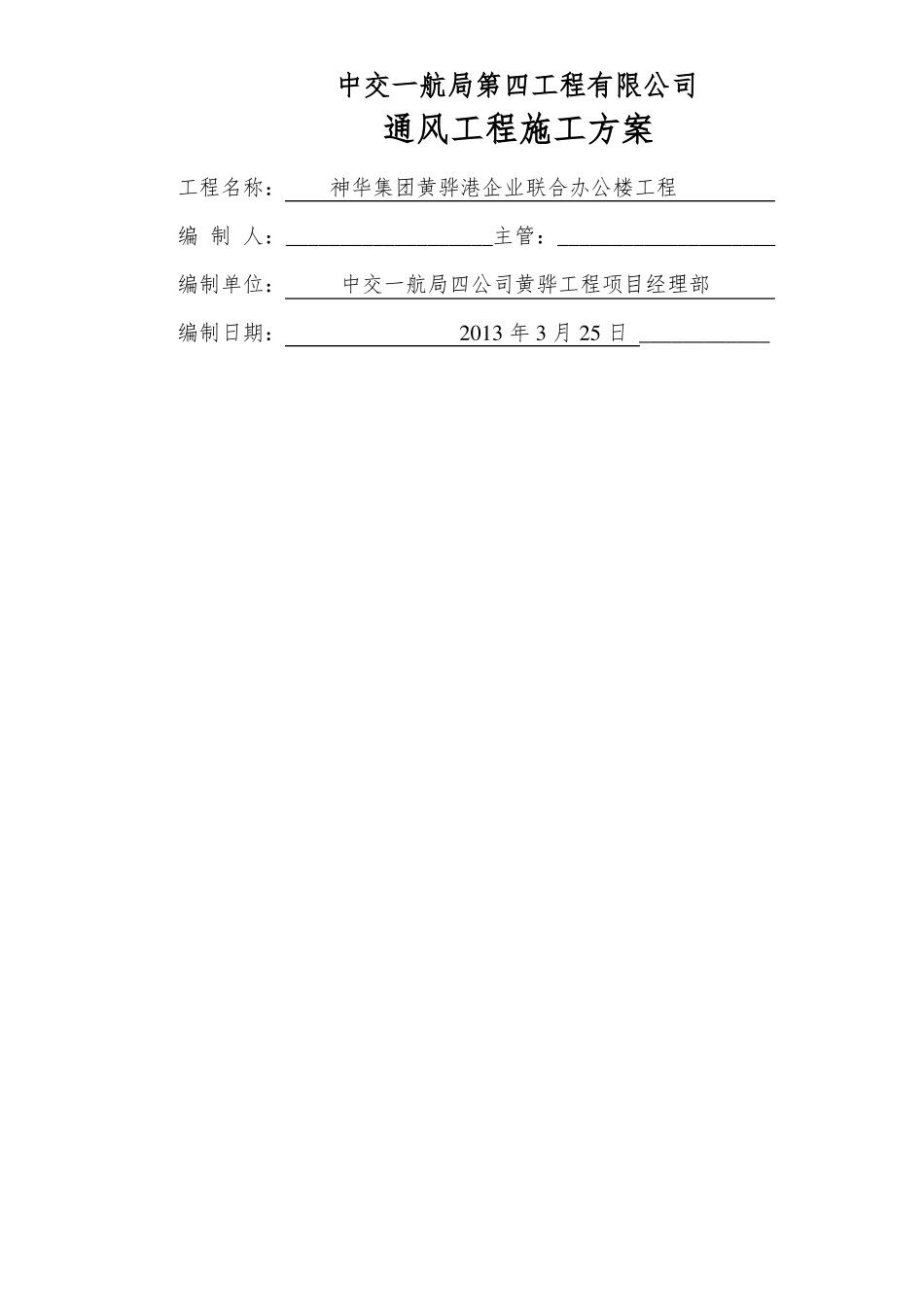

中交一航局第四工程有限公司通风工程施工方案工程名称：神华集团黄骅港企业联合办公楼工程编制人：___________________主管：____________________编制单位：中交一航局四公司黄骅工程项目经理部编制日期：2013年3月25日____________目录一、工程概况……………………………………………………………………1二、风管加工…………………………………………………………………1三、风管法兰加工………………………………………………………………2四、风管支吊架………………………………………………………………2五、风管安装……………………………………………………………………3六、风管系统阀部件、风口、消声器安装……………………………………5七、设备安装……………………………………………………………………7八、风管系统防腐、保温与防火封堵…………………………………………8九、风管盘管安装………………………………………………………………8十、注意事项……………………………………………………………………9一、工程概况1.1工程名称:神华集团黄骅港企业联合办公楼工程1。2工程地点：河北省沧州市渤海新区黄骅港区1。3概况介绍：本工程为一类高层公建，地上11层，地下1层，建筑高度52。35米，建筑耐火等级为一级。建筑面积55108平方米，其中地上建筑面积43334平方米;地下建筑面积11774平方米。二、风管加工2.1工艺流程（1）镀锌钢板风管加工工艺流程:展开咬口剪切倒角（2）离心玻璃保温消声直接成型风管加工工艺流程:下料制作领料2。2施工准备材料检验核对风管的尺寸设备检验定位法兰下料冲孔打眼焊接剪切（1）人员进场后，组织主要施工技术人员熟悉图纸,解决建筑、结构和电气、暖通风口拆方成型板材开槽检验风管成形成品刷漆翻边风管加固铆法兰施工图中的管路走向、坐标、标高与通风管道之间跨越交叉出现的问题.（2）组织施工人员学习有关规范和规程，对施工人员进行技术交底，对风管的制作尺寸，采用的技术标准、咬口及风管的连接方法进行明确。（3）按照总图对预制加工场地进行布置,根据风管制作的工序合理布置风管加工设备。（4）风管预制场垫置橡胶板，以减少风管在下料、拼接等过程中的划痕。2.3材料准备（1)所使用板材、型钢材料(包括附材）应具有出厂合格证书或质量鉴定文件.（2)制作风管及配件的板材厚度应符合设计及规范要求。(3）板材各项指标符合规范的要求.（4)所有材料进场后要堆放整齐，并作好相应的标识。（5）外观检查:板材表面应平整，厚度均匀，不得有裂纹,砂眼。刺边及严重锈蚀情况；尤其是镀锌钢板不得有损伤和锈蚀的痕迹.(6)型钢应该等型,均匀，不应有裂纹、气泡、夹渣及其他影响质量的缺陷.其他材料不能因具有缺陷导致成品强度的降低或影响其使用效能。2。4风管的制作（1）本工程风管分为空调风系统、送排风系统、防排烟系统,根据设计及规范要求进行制作.（2）风管加固。离心玻璃保温消声直接成型风管采用12号镀锌铁丝做加强筋进行加固；镀锌钢板风管采用L40*4角铁进行内加固。(3）制作金属厚2mm风管时，矩形风管的四角组合采用焊接,焊缝要严密，减少变形量。（4）加工、运输过程中要注意板材的保护.（5）风管法兰螺栓的间距，本工程风管应小于或等于100mm，矩形法兰的四角处应设螺孔。（6）用角钢加固大边：适用于风管大边≤630mm，而小边<630mm的情况,角钢规格与法兰相同，角钢框，角钢与风管采用镀锌铆钉铆接.（7）加工、运输过程中要注意保护钢板的镀锌层.（8)矩形风管的三通和四通,根据实际情况采用分叉式或分隔式.（9）风管与配件的表面应平整,圆弧应均匀，咬口缝应严密、宽度应一致，并不得有十字交叉的拼接缝。（10）金属风管的制作，其外径或外边长的允许偏差：当小于或等于300mm时为—1～0mm；当大于300mm时—2～0mm。其法兰内径或内边长尺寸的允许偏差为＋1～＋3mm，平面度的允许偏差为2mm。矩形法兰两对角线之差不应大于3mm.(11）离心玻璃保温消声直接成型风管的制作，采用手工开槽（或者搭接式开槽设备开槽）,检查手工开槽刀是否齐全无损坏现象，根据图纸所要求的规格、尺寸,列好风管的制作开槽单,并依此开槽单开出下料...
