广联达钢筋计算设置-图文VIP免费

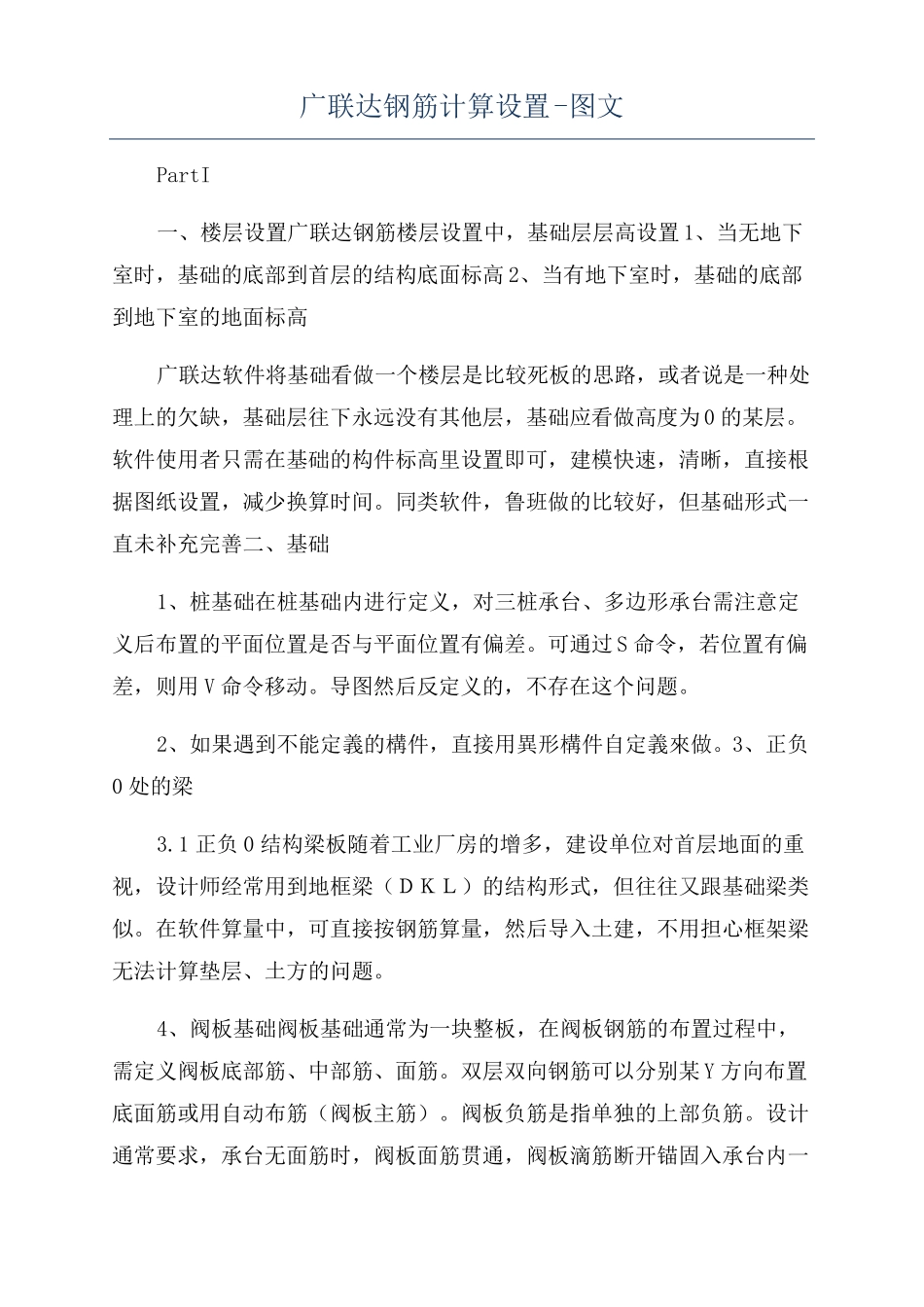

广联达钢筋计算设置-图文_第1页
1/11

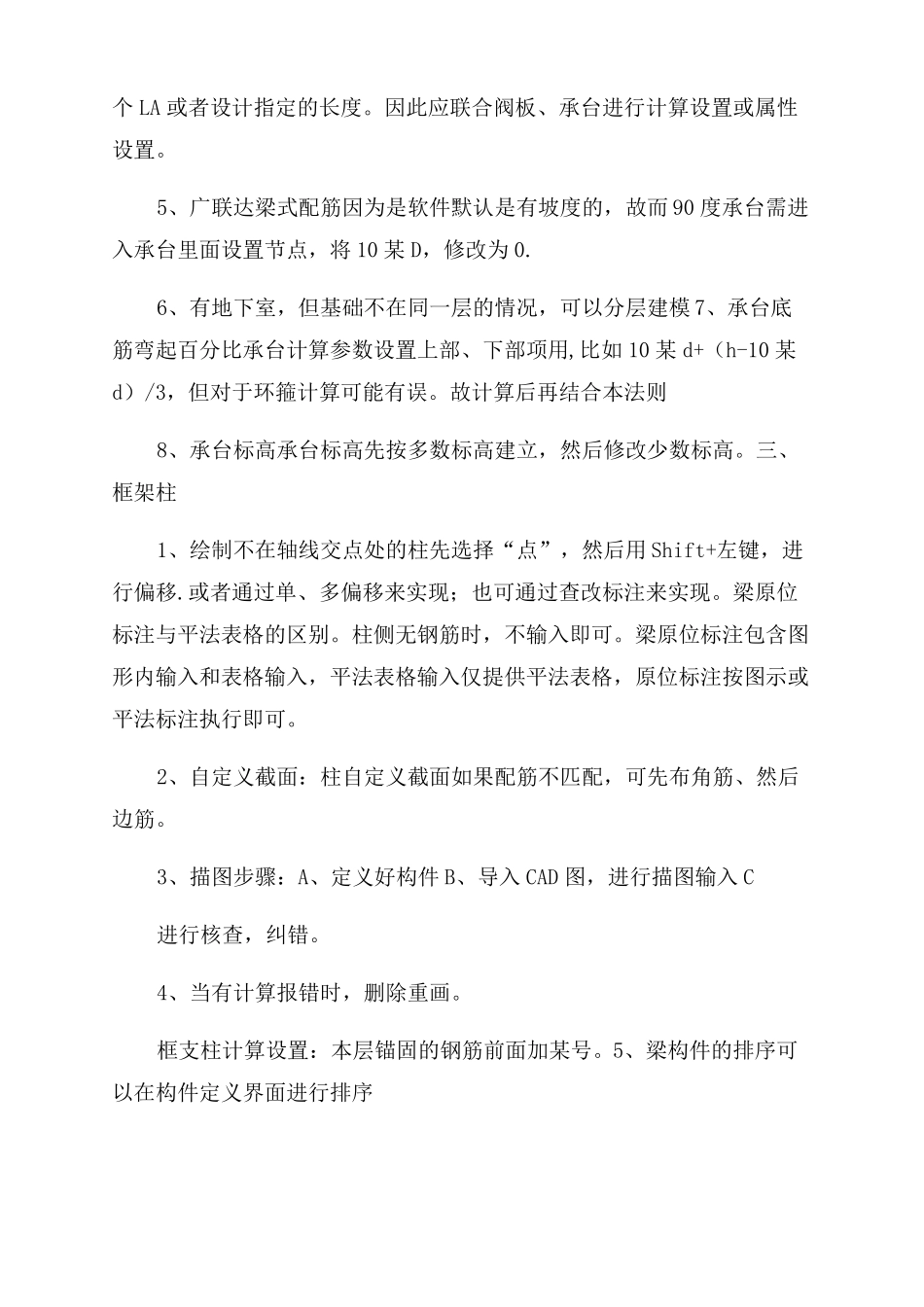

广联达钢筋计算设置-图文_第2页
2/11

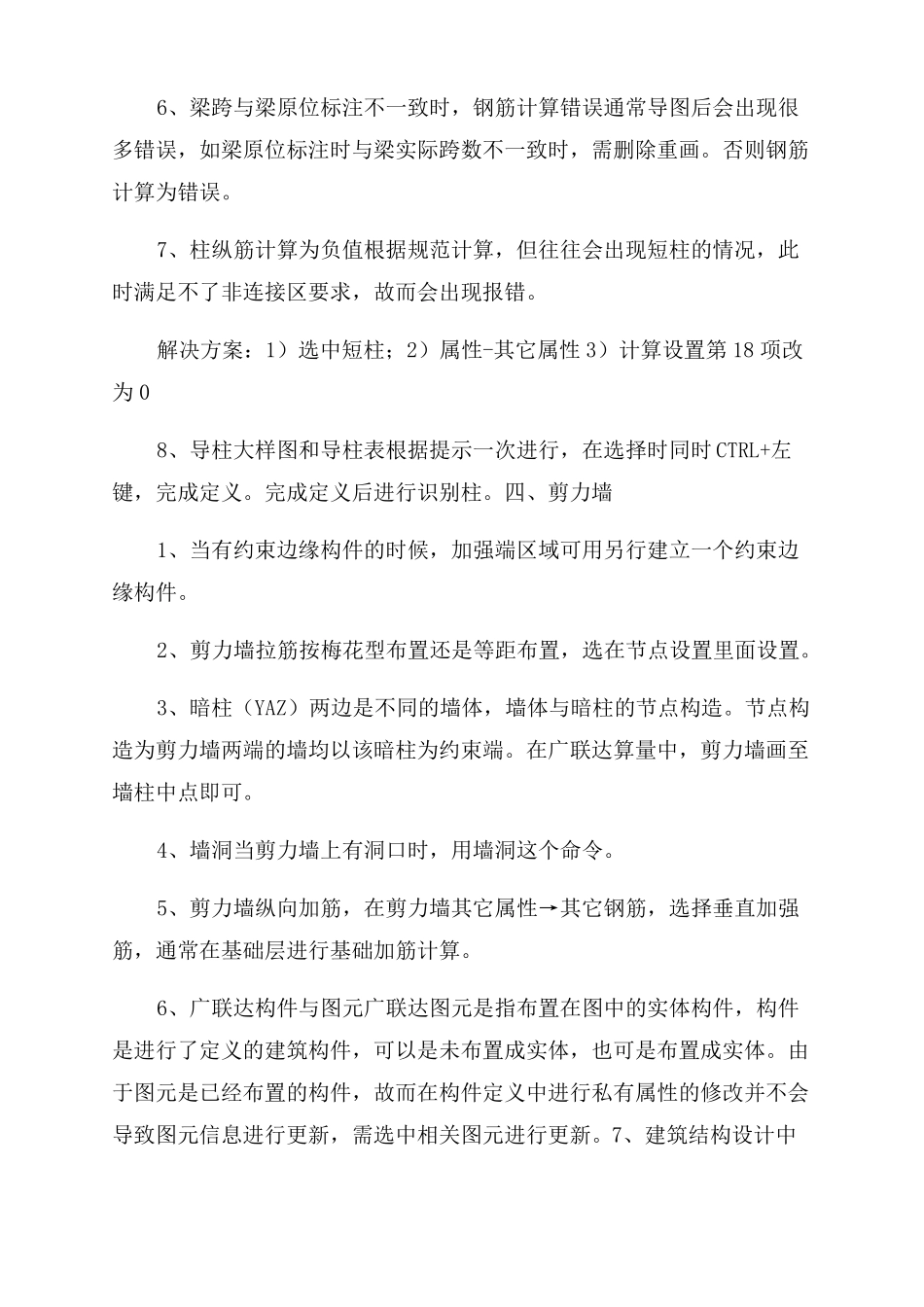

广联达钢筋计算设置-图文_第3页
3/11
广联达钢筋计算设置-图文PartI一、楼层设置广联达钢筋楼层设置中,基础层层高设置1、当无地下室时,基础的底部到首层的结构底面标高2、当有地下室时,基础的底部到地下室的地面标高广联达软件将基础看做一个楼层是比较死板的思路,或者说是一种处理上的欠缺,基础层往下永远没有其他层,基础应看做高度为0的某层。软件使用者只需在基础的构件标高里设置即可,建模快速,清晰,直接根据图纸设置,减少换算时间。同类软件,鲁班做的比较好,但基础形式一直未补充完善二、基础1、桩基础在桩基础内进行定义,对三桩承台、多边形承台需注意定义后布置的平面位置是否与平面位置有偏差。可通过S命令,若位置有偏差,则用V命令移动。导图然后反定义的,不存在这个问题。2、如果遇到不能定義的構件,直接用異形構件自定義來做。3、正负0处的梁3.1正负0结构梁板随着工业厂房的增多,建设单位对首层地面的重视,设计师经常用到地框梁(DKL)的结构形式,但往往又跟基础梁类似。在软件算量中,可直接按钢筋算量,然后导入土建,不用担心框架梁无法计算垫层、土方的问题。4、阀板基础阀板基础通常为一块整板,在阀板钢筋的布置过程中,需定义阀板底部筋、中部筋、面筋。双层双向钢筋可以分别某Y方向布置底面筋或用自动布筋(阀板主筋)。阀板负筋是指单独的上部负筋。设计通常要求,承台无面筋时,阀板面筋贯通,阀板滴筋断开锚固入承台内一个LA或者设计指定的长度。因此应联合阀板、承台进行计算设置或属性设置。5、广联达梁式配筋因为是软件默认是有坡度的,故而90度承台需进入承台里面设置节点,将10某D,修改为0.6、有地下室,但基础不在同一层的情况,可以分层建模7、承台底筋弯起百分比承台计算参数设置上部、下部项用,比如10某d+(h-10某d)/3,但对于环箍计算可能有误。故计算后再结合本法则8、承台标高承台标高先按多数标高建立,然后修改少数标高。三、框架柱1、绘制不在轴线交点处的柱先选择“点”,然后用Shift+左键,进行偏移.或者通过单、多偏移来实现;也可通过查改标注来实现。梁原位标注与平法表格的区别。柱侧无钢筋时,不输入即可。梁原位标注包含图形内输入和表格输入,平法表格输入仅提供平法表格,原位标注按图示或平法标注执行即可。2、自定义截面:柱自定义截面如果配筋不匹配,可先布角筋、然后边筋。3、描图步骤:A、定义好构件B、导入CAD图,进行描图输入C进行核查,纠错。4、当有计算报错时,删除重画。框支柱计算设置:本层锚固的钢筋前面加某号。5、梁构件的排序可以在构件定义界面进行排序6、梁跨与梁原位标注不一致时,钢筋计算错误通常导图后会出现很多错误,如梁原位标注时与梁实际跨数不一致时,需删除重画。否则钢筋计算为错误。7、柱纵筋计算为负值根据规范计算,但往往会出现短柱的情况,此时满足不了非连接区要求,故而会出现报错。解决方案:1)选中短柱;2)属性-其它属性3)计算设置第18项改为08、导柱大样图和导柱表根据提示一次进行,在选择时同时CTRL+左键,完成定义。完成定义后进行识别柱。四、剪力墙1、当有约束边缘构件的时候,加强端区域可用另行建立一个约束边缘构件。2、剪力墙拉筋按梅花型布置还是等距布置,选在节点设置里面设置。3、暗柱(YAZ)两边是不同的墙体,墙体与暗柱的节点构造。节点构造为剪力墙两端的墙均以该暗柱为约束端。在广联达算量中,剪力墙画至墙柱中点即可。4、墙洞当剪力墙上有洞口时,用墙洞这个命令。5、剪力墙纵向加筋,在剪力墙其它属性→其它钢筋,选择垂直加强筋,通常在基础层进行基础加筋计算。6、广联达构件与图元广联达图元是指布置在图中的实体构件,构件是进行了定义的建筑构件,可以是未布置成实体,也可是布置成实体。由于图元是已经布置的构件,故而在构件定义中进行私有属性的修改并不会导致图元信息进行更新,需选中相关图元进行更新。7、建筑结构设计中钢筋间距是指钢筋中心线之间的距离。故而需要对钢筋净距进行复核,需满足足够握裹力。8、框剪结构中的底部加强区与上部结构嵌固部位的区别框剪结构底部加强区:底部加强区是剪力墙结构中的一个结构加强区域,本区域的配筋率、混凝土强度级高...
