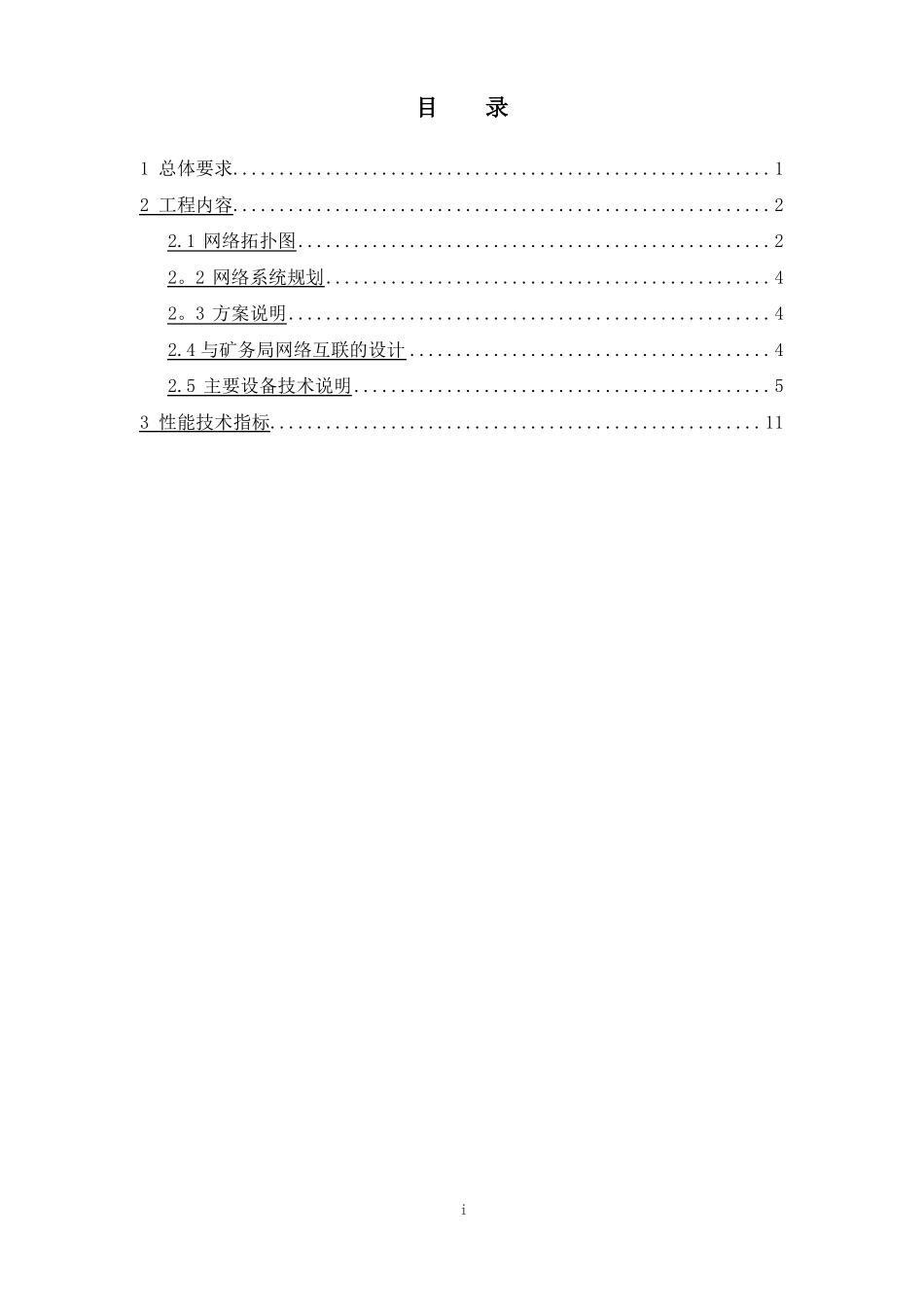

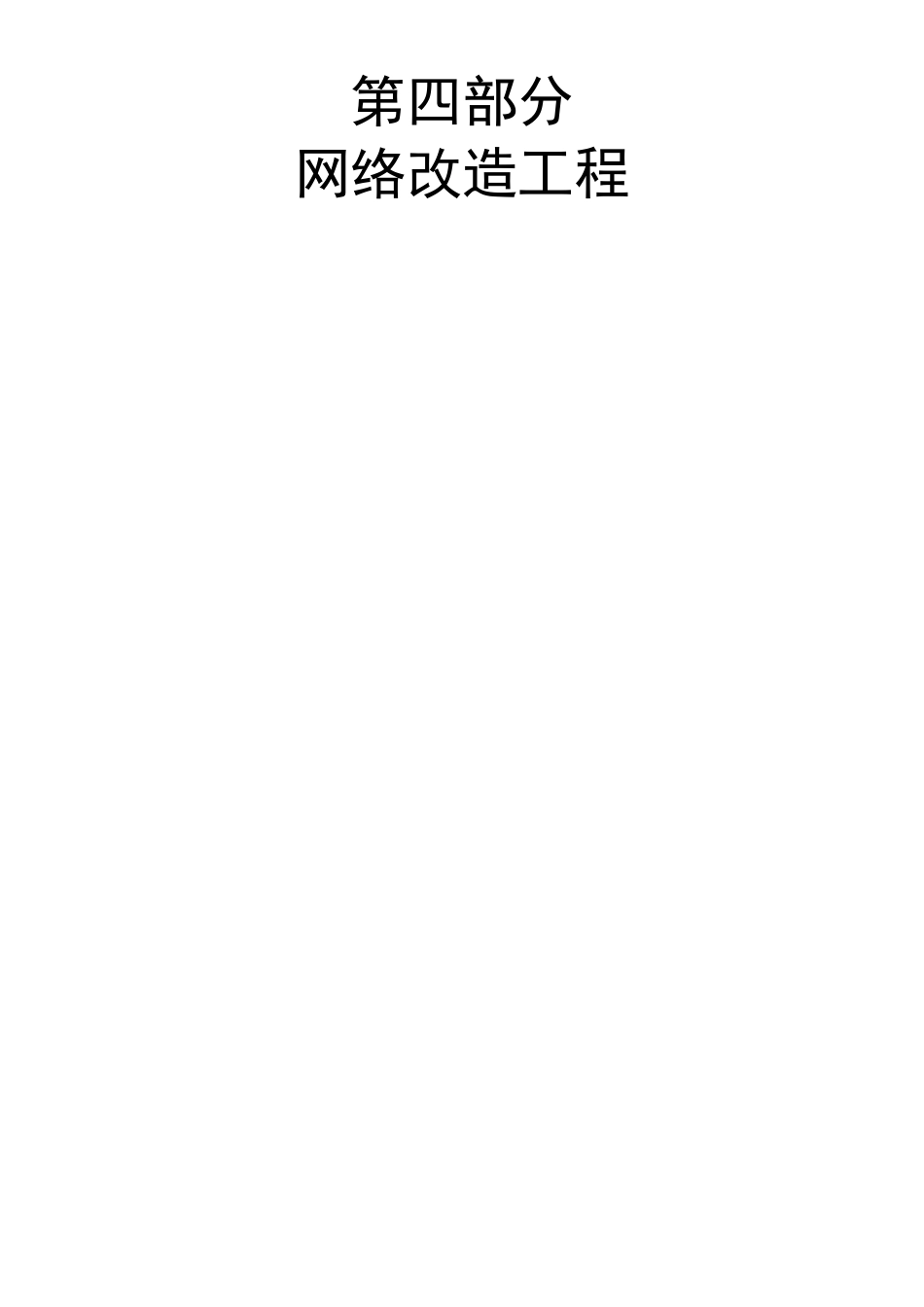

第四部分网络改造工程目录1总体要求..........................................................12工程内容..........................................................22.1网络拓扑图...................................................22。2网络系统规划................................................42。3方案说明....................................................42.4与矿务局网络互联的设计.......................................42.5主要设备技术说明.............................................53性能技术指标.....................................................11i1总体要求完善玉华煤矿数字化矿井建设的网络平台,保证5年左右基于网络方面的应用需求。同时逐步健全运行机制（配备必要的管理及维修、维护人员,对相关人员进行培训等）。（1）核心层设备由于玉华煤矿网络系统设计为数据，视频监控在网络上传输，井上下所有数据的传输及远程控制系统都在同一网络中,所以网络必须为7×24小时无间断运行，为了保证网络的高可用性，确保无单点故障，同时要能与矿务局北电核心交换机相连，能确保网络系统实时运行，不会影响整个网络系统的运行。(2)接入层设备接入交换机使用现有的交换机,接入交换机通过10/100自适应端口连接电脑终端。12工程内容2.1网络拓扑图网络拓扑图如下：232。2网络系统规划网络整体采用两层设计，分为核心层和接入层，不同的层次可以归入不同的功能而采用预先设计好的功能模块，不同层次可能需要采用不同的功能模块，或者某一个层次嵌入多种功能模块。整体网络采用交换方式,整个网络的使用效率和传输速度得到大大提高，降低了网络拥塞的发生概率。核心交换机的主要功能如下:➢数据的处理和转发中心➢连接所有汇聚交换机➢提供负载平衡、带宽管理➢数据链路失效后快速收敛和扩展性➢流量进入网络核心层时的安全检查➢完成路由选择➢QOS实施接入交换机的主要功能如下：➢连接桌面PC➢终端设备接入的许可控制➢终端设备接入的带宽管理和数据链路失效后快速的网络收敛➢终端设备接入的安全控制和QOS策略实现的边缘点➢可以实现接入用户的802。1x认证2.3方案说明配置2台核心交换机Cisco4507R—E实现双机热备使用现有的交换机不做变更2台核心交换机配置链路聚合Cisco4507R-E分别通过1个1000Base-SX端口连接接入交换机Cisco4507R-E通过1000Base—T端口连接服务器、网管设备等通过网管软件实现所有网络设备的统一管理2.4与矿务局网络互联的设计矿务局通过动态路由协议与玉华煤矿实现网络互通4矿务局通过SNMP实现玉华煤矿网络状况的监控矿务局通过具有管理权限的用户名和密码实现对玉华煤矿网络的远程监控和管理2.5主要设备技术说明1)核心交换机Cisco4507RCisco®Catalyst®4500系列可以提供无阻塞的第2~4层交换和集成化的永续性,因而能进一步加强对融合网络的控制.具有高可用性的集成化语音、视频和数据网络能够为正在部署基于互联网的业务应用的企业和城域以太网客户提供业务永续性。作为新一代CiscoCatalyst4500系列平台,CiscoCatalyst4500系列包括四种新型CiscoCatalyst机箱：CiscoCatalyst4507R(七个插槽）。CiscoCatalyst4500系列中提供的集成式永续性增强包括1＋1超级引擎冗余（仅限CiscoCatalyst4507R/4510R）、集成式IEEE802.3af兼容以太网供电、基于软件的容错以及1+1电源冗余。硬件和软件中的集成式永续性能够最大限度地缩短网络的中断时间，从而提高生产率、利润率和客户成功率。作为思科AVVID(集成化语音、视频和数据体系结构）的重要组成部分,CiscoCatalyst4500能够通过智能网络服务将控制扩展到网络边缘，包括高级服务质量（QoS）、可预测性能、高级安全性、全面管理和集成式永续性。由于CiscoCatalyst4500系列可以提供与CiscoCatalyst4000系列线路卡和超级引擎的兼容性，因而能够在融合网络中延长CiscoCatalyst4000系列的部署时间.由于这种方式能够最大限度地减少重复性的运营开支和提高投资回报（ROI），从而可以降低总体拥有成本。CiscoCatalyst4500系列共提供了四种机箱和三种超级引擎。整个系列采用通用...
