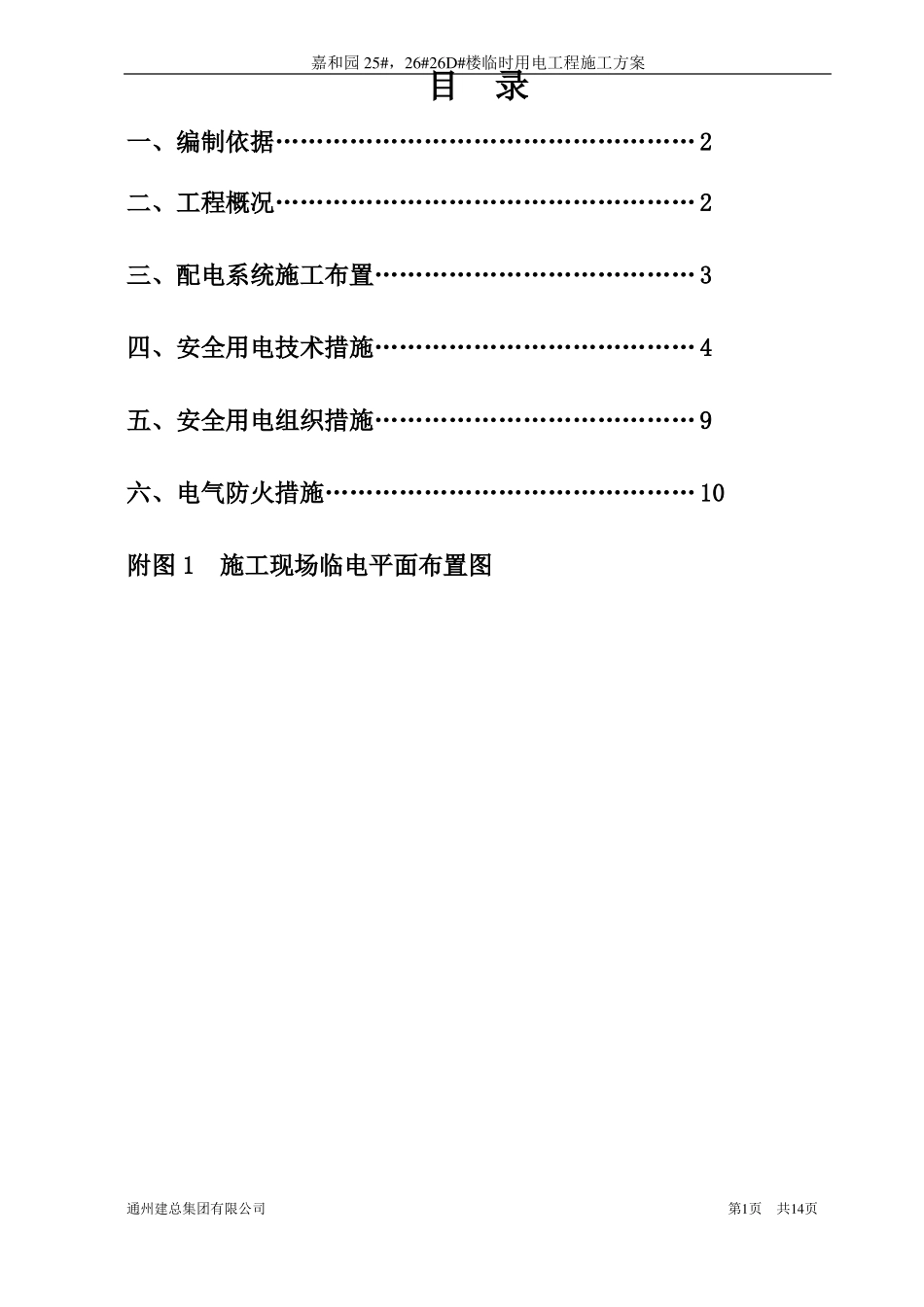

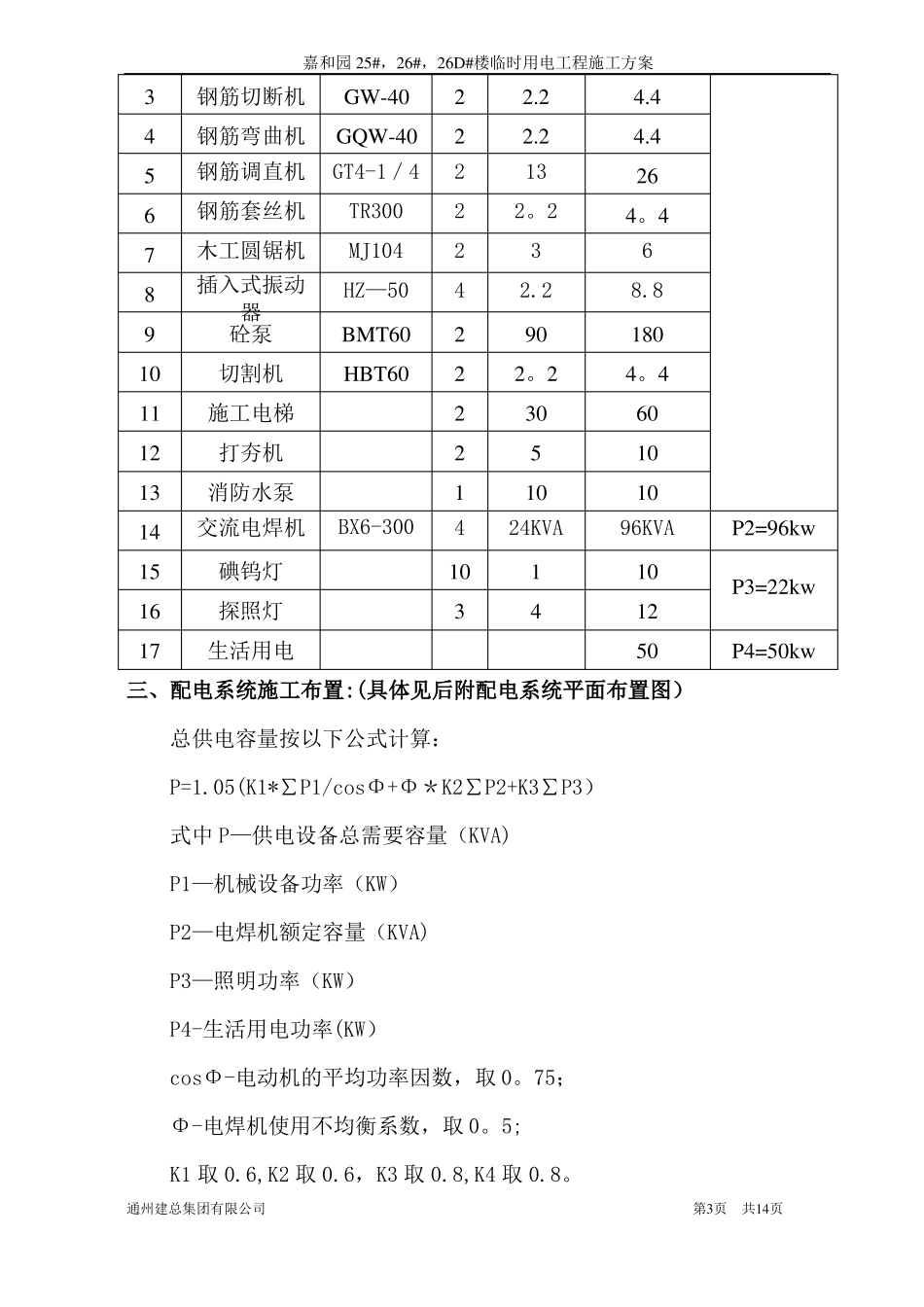

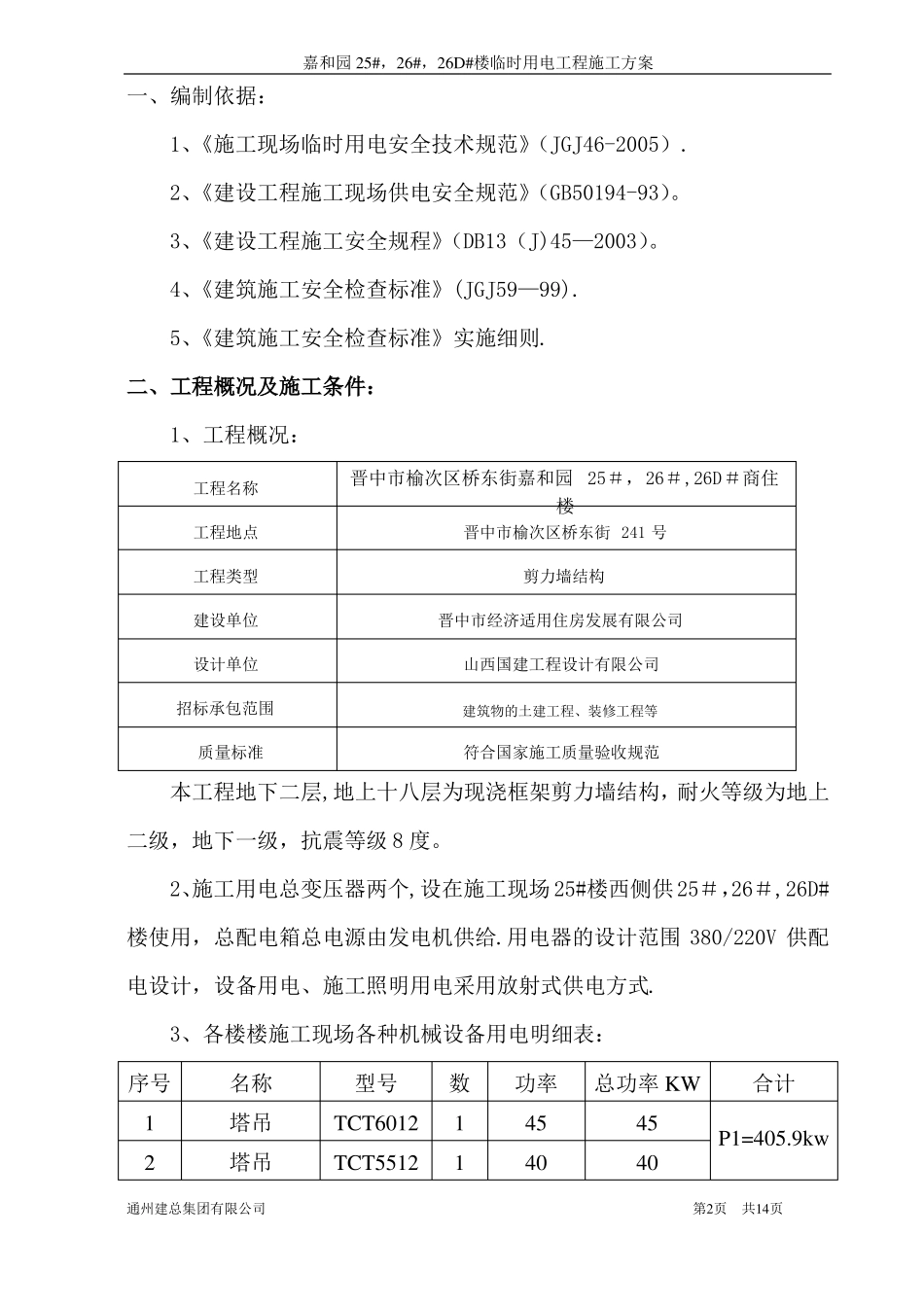

嘉和园25#，26#26D#楼临时用电工程施工方案目录一、编制依据……………………………………………2二、工程概况……………………………………………2三、配电系统施工布置…………………………………3四、安全用电技术措施…………………………………4五、安全用电组织措施…………………………………9六、电气防火措施………………………………………10附图1施工现场临电平面布置图通州建总集团有限公司第1页共14页嘉和园25#，26#，26D#楼临时用电工程施工方案一、编制依据：1、《施工现场临时用电安全技术规范》（JGJ46-2005）.2、《建设工程施工现场供电安全规范》（GB50194-93）。3、《建设工程施工安全规程》（DB13（J)45—2003）。4、《建筑施工安全检查标准》(JGJ59—99).5、《建筑施工安全检查标准》实施细则.二、工程概况及施工条件：1、工程概况：工程名称工程地点工程类型建设单位设计单位招标承包范围质量标准晋中市榆次区桥东街嘉和园25＃，26＃,26D＃商住楼晋中市榆次区桥东街241号剪力墙结构晋中市经济适用住房发展有限公司山西国建工程设计有限公司建筑物的土建工程、装修工程等符合国家施工质量验收规范本工程地下二层,地上十八层为现浇框架剪力墙结构，耐火等级为地上二级，地下一级，抗震等级8度。2、施工用电总变压器两个,设在施工现场25#楼西侧供25＃，26＃,26D#楼使用，总配电箱总电源由发电机供给.用电器的设计范围380/220V供配电设计，设备用电、施工照明用电采用放射式供电方式.3、各楼楼施工现场各种机械设备用电明细表：序号12名称塔吊塔吊型号TCT6012TCT5512数11功率4540总功率KW4540合计P1=405.9kw通州建总集团有限公司第2页共14页嘉和园25#，26#，26D#楼临时用电工程施工方案34567891011121314151617钢筋切断机钢筋弯曲机钢筋套丝机木工圆锯机插入式振动器砼泵切割机施工电梯打夯机消防水泵交流电焊机碘钨灯探照灯生活用电GW-40GQW-40TR300MJ104HZ—50BMT60HBT60BX6-3002222242222141032.22.2132。232.2902。23051024KVA144.44.4264。468.81804。460101096KVA101250P4=50kwP2=96kwP3=22kw钢筋调直机GT4-1／4三、配电系统施工布置:(具体见后附配电系统平面布置图）总供电容量按以下公式计算：P=1.05(K1*∑P1/cosΦ+Φ＊K2∑P2+K3∑P3）式中P—供电设备总需要容量（KVA)P1—机械设备功率（KW）P2—电焊机额定容量（KVA)P3—照明功率（KW）P4-生活用电功率(KW）cosΦ-电动机的平均功率因数，取0。75；Φ-电焊机使用不均衡系数，取0。5;K1取0.6,K2取0.6，K3取0.8,K4取0.8。通州建总集团有限公司第3页共14页嘉和园25#，26#，26D#楼临时用电工程施工方案总用电容量为：P=1.05*［405。9×0。6/0.75+96×0.5×0.6+22×0.8+50×0.8]=445.88KVA四、配电线路设计配线方式采用埋地和架空的方式。采用埋地电缆线路时，电缆在室外直接埋地敷设的深度应不小于0。7m，并应在电缆上下各均匀铺设不小于100mm细砂，并且盖砖加设防护。不宜在下列场所或环境中敷设：A、温度超过60℃；B、有强烈腐蚀气体或液体溢出；C、有较强震动;D、尽量避免与避雷线、暖气管、煤气管、柴油机排气管或锅炉等管线和设备接近.配电系统的基本保护方式采用TN—S保护系统。JGJ46-2005《施工现场临时用电安全技术规范》的有关规定，在施工现场变压器低压侧中心点直接接地的三相五线制临时用电工程中,必须采用TN-S接零保护系统，并且在专用的保护零线上，应做不少于三处的重复接地。电缆线路的结构和敷设应满足JGJ46-2005《施工现场临时用电安全技术规范》的相应要求外，还应考虑已有和拟建建筑位置，尽量选择最短路径、减少穿越各种管道、堆场等的次数,不致受到各种机械损伤及腐蚀,便于埋设和维修。导线截面按负荷电流选定:从变压器到1-1、1—2支路配电柜的额定功率分别为：∑P1-1=245.14KW、∑P1-2=232。74KW、则相应支路电流经计算分别为：I1—1=298A、I1—2=687.2A、同理I1—2=282.9A各支路选用YJV22（3×70+2×35)型橡皮绝缘电力电缆，载流量满足要求。通州建总集团有限公司第4页共14页嘉和园25#，26#，26D#楼临时用电工程施工方案（一）、1—1支路中,从一级柜到二级箱选用的电缆是:1—1-1...
