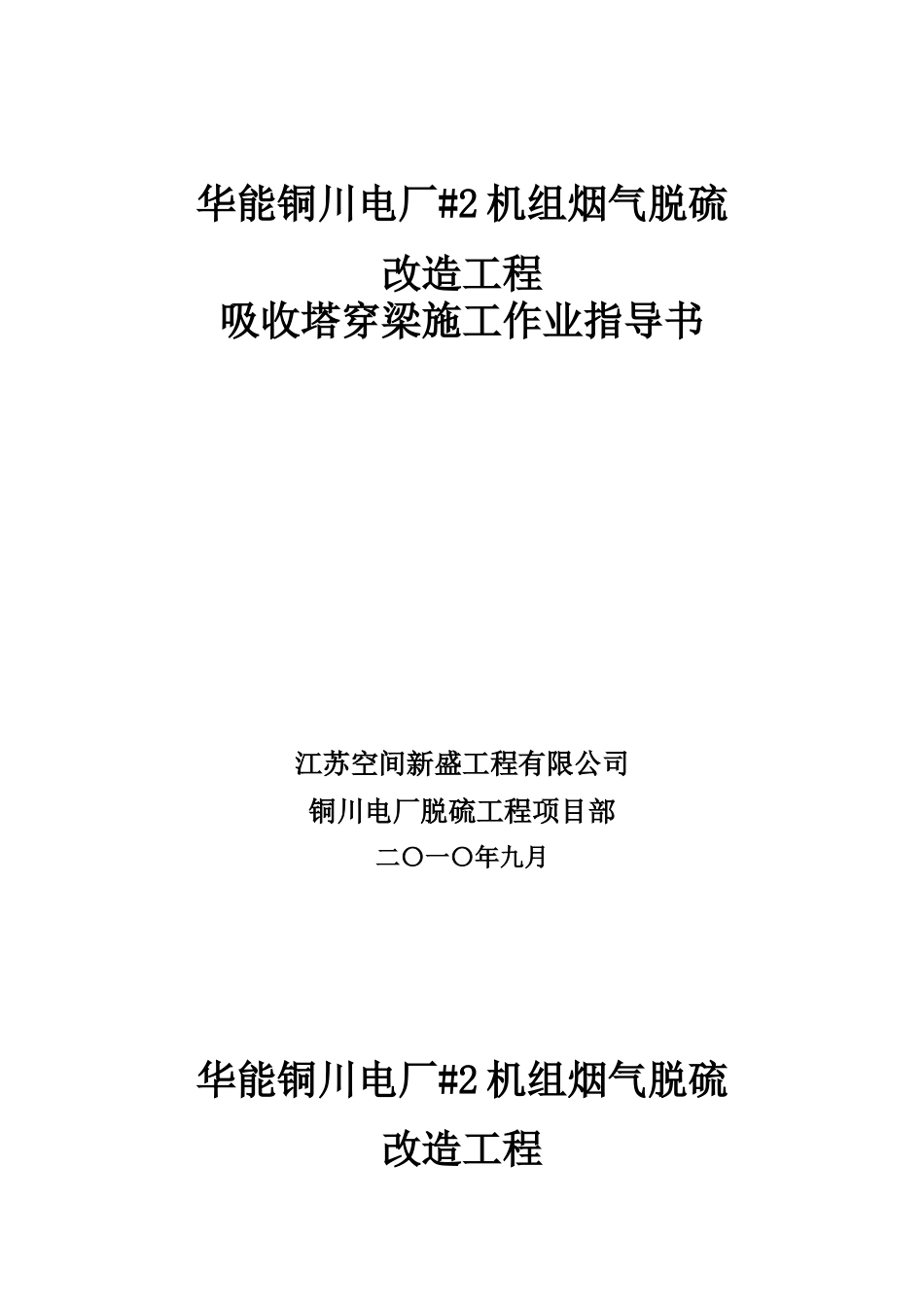

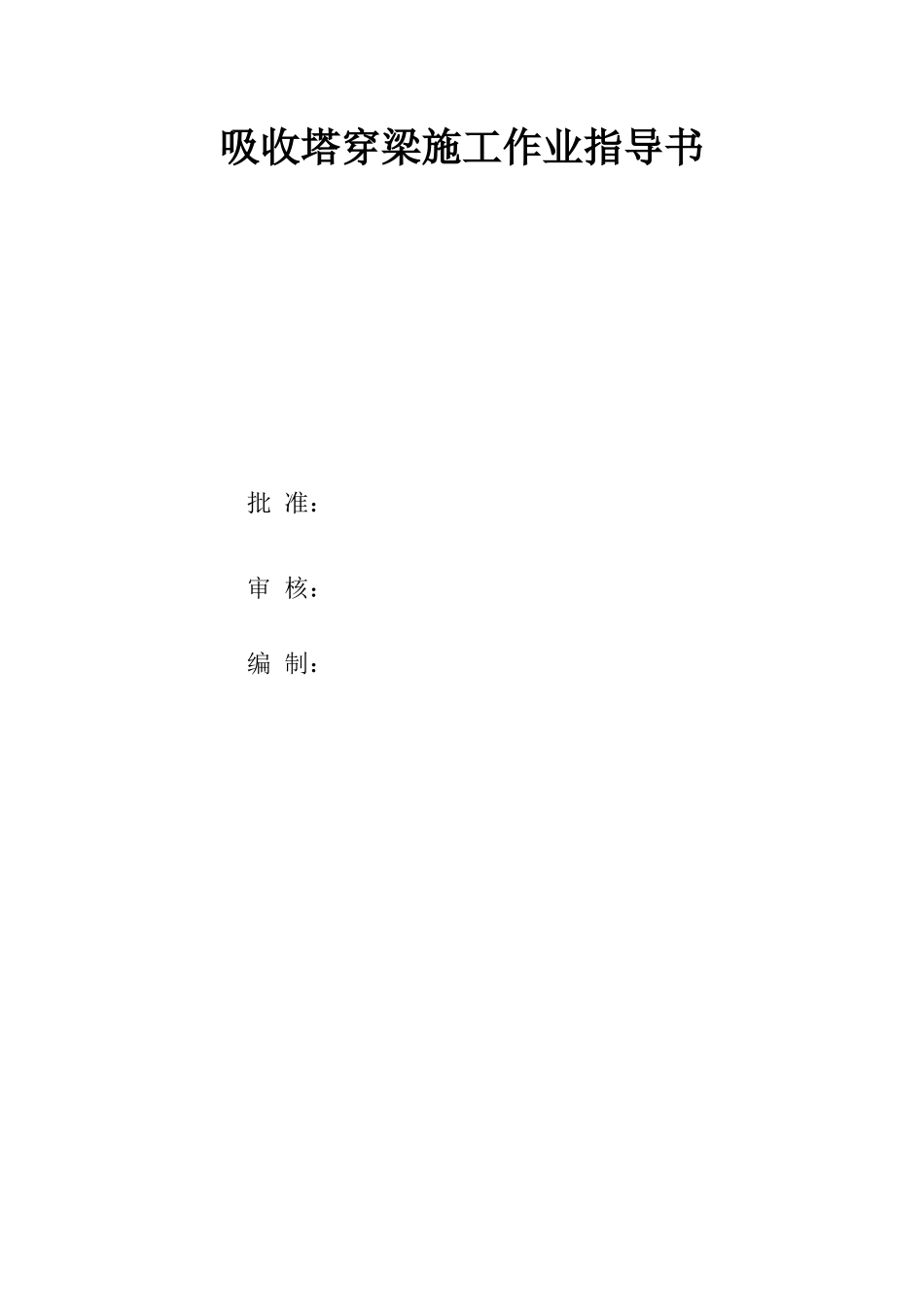

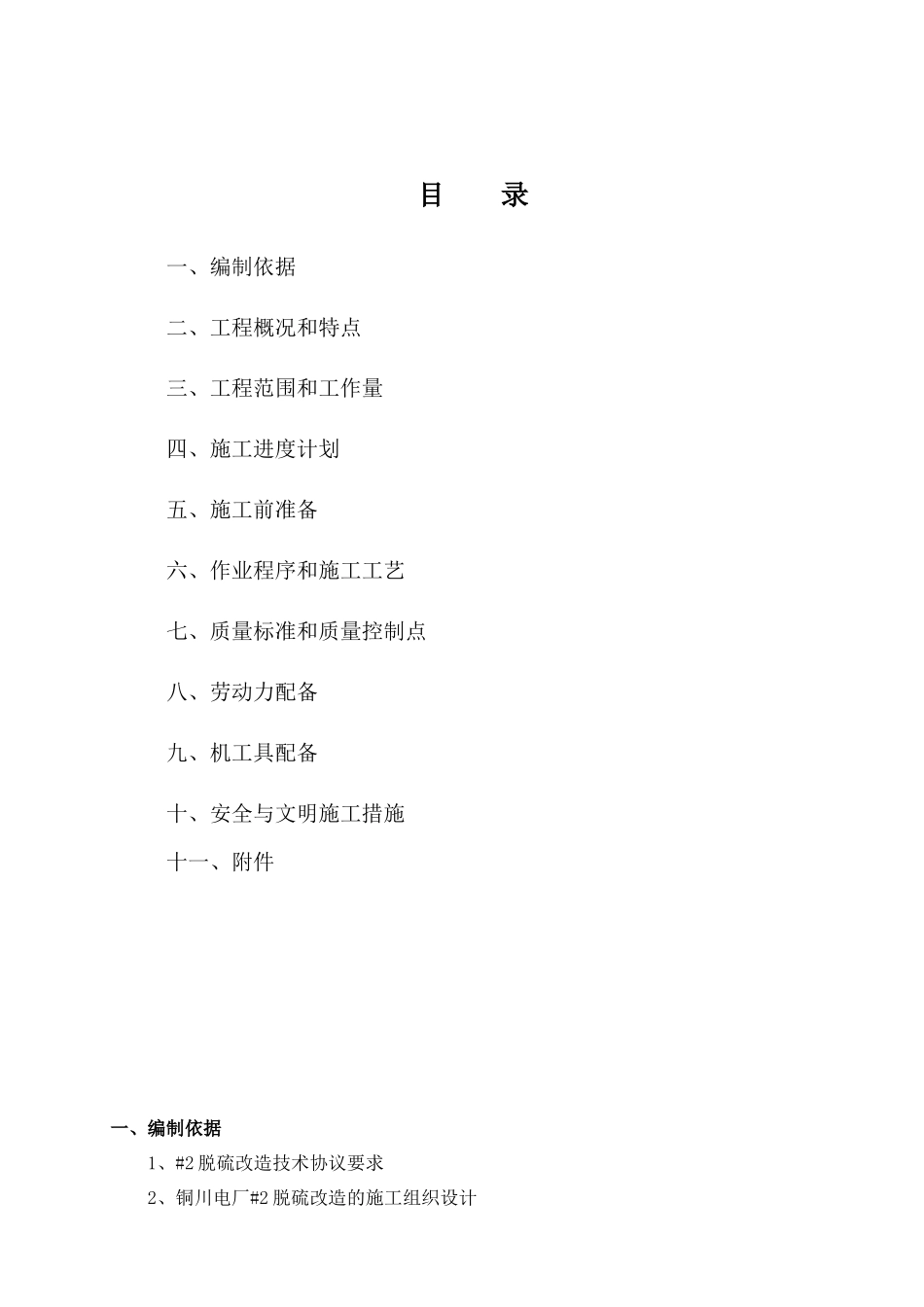

华能铜川电厂#2机组烟气脱硫改造工程吸收塔穿梁施工作业指导书江苏空间新盛工程有限公司铜川电厂脱硫工程项目部二〇一〇年九月华能铜川电厂#2机组烟气脱硫改造工程吸收塔穿梁施工作业指导书批准：审核：编制：目录一、编制依据二、工程概况和特点三、工程范围和工作量四、施工进度计划五、施工前准备六、作业程序和施工工艺七、质量标准和质量控制点八、劳动力配备九、机工具配备十、安全与文明施工措施十一、附件一、编制依据1、#2脱硫改造技术协议要求2、铜川电厂#2脱硫改造的施工组织设计3、华能铜川电厂#2机组烟气脱硫改造工程吸收塔改造施工方案4、《火电烟气脱硫工程施工质量验收及评定规程》DL/T5417－20095、《火电烟气脱硫吸收塔施工及验收及评定规》DL/T5418－2009二、工程概况和特点铜川电厂#2脱硫脱硫装置，原设计煤质的含硫量为1.5%，随着国内及国际煤炭市场的供应和价格变化，加之当地低硫煤有限，机组燃煤的实际含硫量与最初设计煤质相比将会有一定的提高，可能达到2.2%，原设计的脱硫装置不能适应这种变化。因此需要提前对机组现行脱硫装置进行技术增容改造，以应对市场煤种变化，实现烟气达标排放。#2脱硫此次改造的重点在吸收塔本体，吸收塔的改造主要为增加一层喷淋层及配套的浆液循环设备及管线、增加一台氧化风机。此次增加的喷淋层在原有的最上层喷淋层与除雾器之间，在此处将吸收塔筒体割开，增加2m塔壁和一层喷淋层。本作业指导书主要针对吸收塔喷淋层钢梁的吊装、就位、焊接等作业进行说明。由于电梯井的影响，穿梁作业无法一步到位，需逐步进行。三、工程范围和工作量本作业主要是新增喷淋层梁的吊装、转移、就位焊接等。具体工作量如下：喷淋梁4根（箱型梁），规格及重量为：600×250×165002根梁单重3.783t450×200×149002根梁单重2.638t四、施工进度计划1、吊装就位1天2010.9.182、焊接（含ID环及外部T型肋）2010.9.18—2010.9.21五、施工前准备1、现场勘查，编制作业指导书并经审批。2、根据作业指导书，准备机工具。检查并确保机工具的性能良好。3、对施工人员按照方案进行安全技术交底。4、脚手架平台搭设。5、根据吊装作业要求，在除雾器梁下方挂好手拉葫芦。6、确认施工用电源和气源已经具备，照明充足。7、检查道路是否畅通，如地基不平或强度不够，及时铺好路基板。8、备好防火毯和灭火器材，以及消防水带。9、清理作业平台，将施工闲置物料清除。六、作业程序和施工工艺1．作业程序2．施工方法和工艺2.1．吸收塔相关技术参数1）吸收塔喷淋梁（箱型梁）对称安装中心方位：145°2）箱型梁安装高度（梁上平面）：＋26.771m2．2主力吊机及性能参数1）本作业主力吊机采用70t汽车吊。2）配套使用的钢丝绳及卸扣；3）5t、2t手拉葫芦。2．3作业方法和工艺2.3.1吊装准备1）塔内吊点已查验并确定，相应的在除雾器梁上挂上手拉葫芦（采用橡胶垫做好鳞片保护措施）。2）塔内作业人数4人，塔外作业人数4人，其中指挥1人，地面作业2人。上塔作施工准备电梯井侧小梁吊装、就位电梯井侧中间大梁吊装、就位主机侧大梁吊装、就位主机侧小梁吊装、就位各端部肋板安装焊接、打磨验收、移交防腐业人员均佩带好安全防护用品，吊车回转作业范围处安全警戒标示已拉好。3）吊装索具：塔内为尼龙吊索（荷载3t）2条、2t手拉葫芦2台。塔外为钢丝绳与手拉葫芦(5t葫芦一台）。4)箱型梁空中方向控制：拖拉绳地面控制。5)箱型梁吊点：中心对称双点（其中一点为5t葫芦）。6）指挥人员位置：塔外＋24.000m平台靠近安装孔处。2.3.2吊装作业1）吊装作业开始前塔内作业人员到位，并明确穿梁的各步骤。，2）箱型梁吊装顺序：以管口中心a,北侧小梁，b,北侧大梁，c,南侧大梁，d南侧小梁。3）箱型梁由地面作业人员绑扎牢固，并试吊，在确定被吊箱型梁完全平衡后，绑上拖拉绳，起吊过程中由地面作业人员通过拖拉绳控制箱型梁的空中位置，在塔上指挥人员的指令下将箱型梁头部通过管孔穿进塔内。4）当塔内作业人员用已挂好的葫芦接住箱型梁时，松开箱型梁两支点中前端带葫芦吊点，使箱型梁的重心处于塔内支点及箱型梁两支点中后端吊点内。5）沿预先看好的吊点线路将北侧小梁穿进对面孔中...
