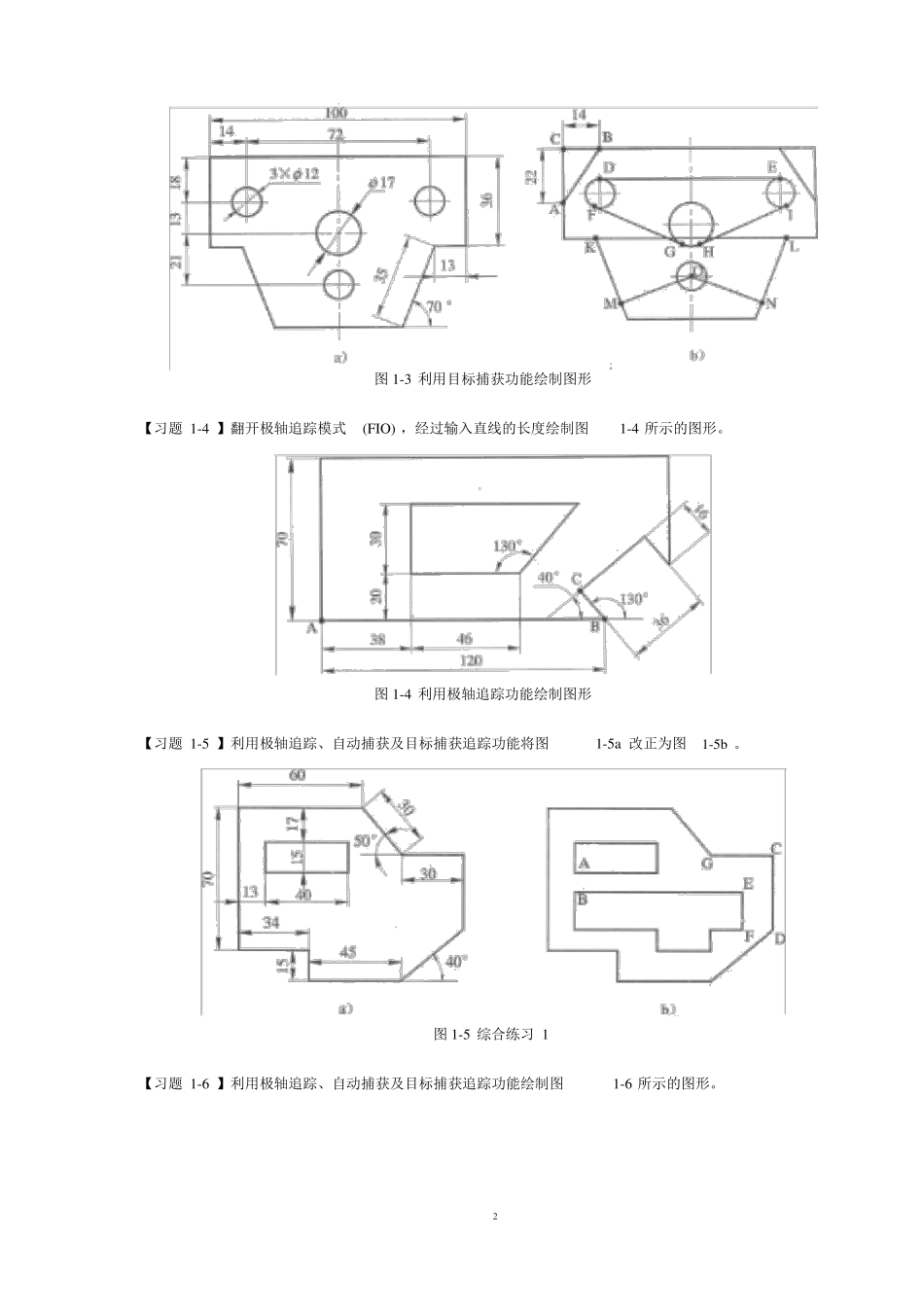

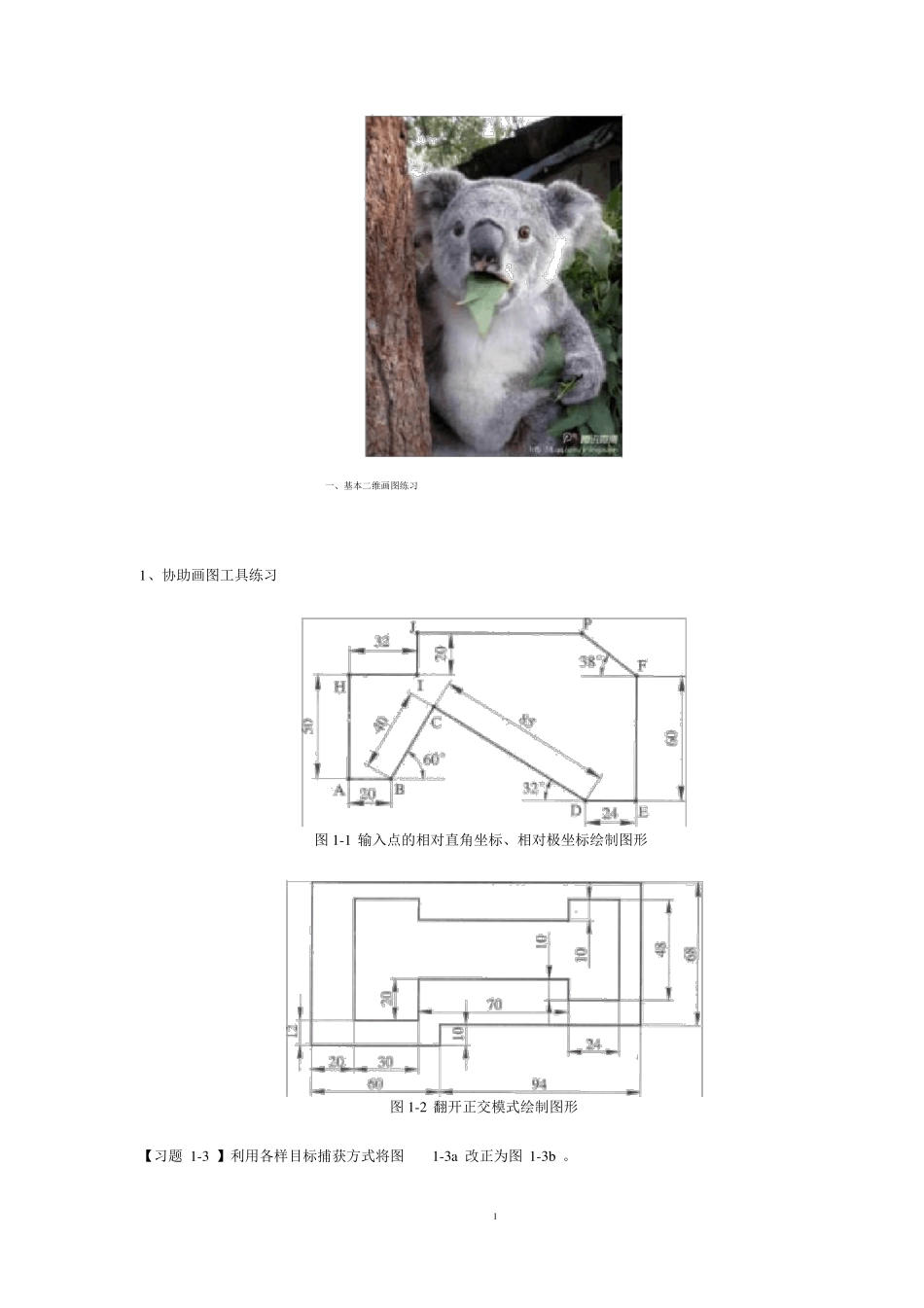

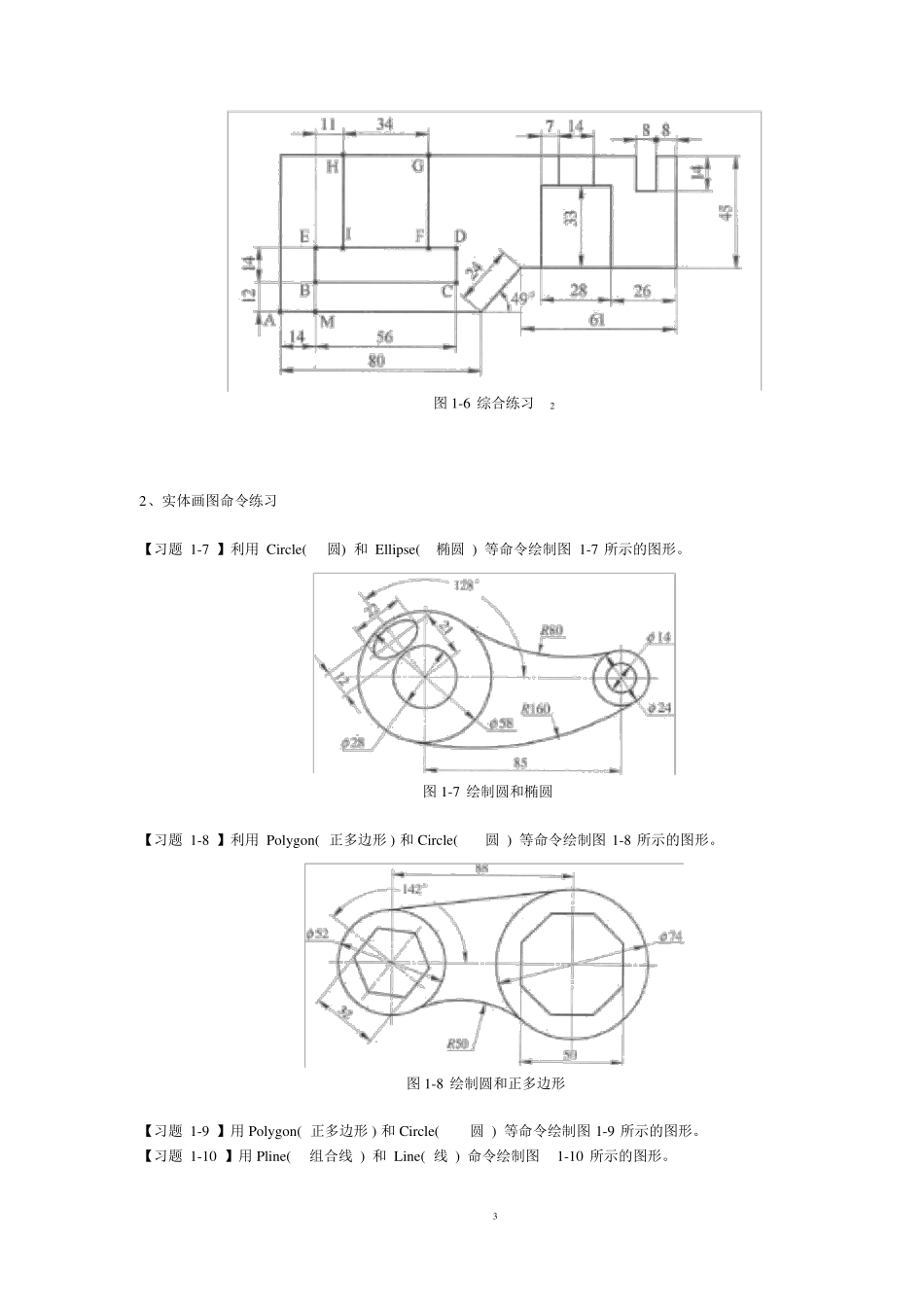

一、基本二维画图练习1、协助画图工具练习图1-1输入点的相对直角坐标、相对极坐标绘制图形图1-2翻开正交模式绘制图形【习题1-3】利用各样目标捕获方式将图1-3a改正为图1-3b。1图1-3利用目标捕获功能绘制图形】翻开极轴追踪模式(FIO)，经过输入直线的长度绘制图1-4所示的图形。图1-4利用极轴追踪功能绘制图形】利用极轴追踪、自动捕获及目标捕获追踪功能将图1-5a改正为图1-5b。图1-5综合练习1】利用极轴追踪、自动捕获及目标捕获追踪功能绘制图1-6所示的图形。2【习题1-4【习题1-5【习题1-6图1-6综合练习22、实体画图命令练习【习题1-7】利用Circle(圆)和Ellipse(椭圆)等命令绘制图1-7所示的图形。图1-7绘制圆和椭圆【习题1-8】利用Polygon(正多边形)和Circle(圆)等命令绘制图1-8所示的图形。图1-8绘制圆和正多边形【习题1-9】用Polygon(正多边形)和Circle(圆)等命令绘制图1-9所示的图形。【习题1-10】用Pline(组合线)和Line(线)命令绘制图1-10所示的图形。3图1-9绘制圆和正多边形图1-10绘制组合线3、编写命令练习【习题1-11】用Offset(等距线)、Trim(修剪)和Line命令绘制图1-11所示的图形。图1-11用Offset和Trim等命令绘制图形图1-12绘制等距线【习题1-13】用Offset(等距线)和Extend(延长)命令将图1-13a改正为图1-13b。图1-13用Offset和Extend命令绘制图形【习题1-14】用Array(阵列)等命令绘制图1-14所示的图形。4图1-14用Array命令创立环形阵列】用Array(阵列)和Rotate(旋转)等命令绘制图1-15所示的图形。图1-15用Array和Rotate命令绘制图形】用Fillet(倒圆角)和Chamfer(倒角)命令将图1-16a改正为图1-16b5【习题1-15【习题1-16。图1-16用Fillet和Chamfer命令绘制图形【习题1-17】用Move(挪动)等命令绘制图1-17所示的图形。图1-17用Move等命令绘制图形【习题1-18】用Fillet(18所示的图形。圃角)、Chamfer(倒角)、Mirror(镜像)等命令绘制图1-图1-18用Fillet、Chamfer、Mirror等命令绘制图形【习题1-19】用Copy(复制)和Mirror(镜像)等命令绘制图1-19所示的图形。6图1-19用Copy和Mirror等命令绘制图形【习题1-20】用Mirror(镜像)和Rotate(旋转)等命令绘制图1-20所示的图形。图1-20用Mirror和Rotate等命令绘制图形【习题1-21】用Mirror(等命令绘制图镜像)、Align(1-21所示的图形。对齐)和Array(阵列)图1-21用Mirror、Align和Array等命令绘制图形【习题1-22】用Copy(复制)和Stretch(拉伸)等命令绘制图1-22所示的图形。7图1-22用Copy和Stretch等命令绘制图形4、绘制比较复杂的平面图形图1-27图1-28图1-29图1-308图1-31图1-32二、组合体及剖视图的绘制与编写9图2-1图2-2图2-310图2-4图2-5图2-611图2-7图2-8图2-912图2-10图2-11图2-1213图2-13图2-14图2-1514剖视图图2-16图2-20图2-17图2-18图2-19图2-2115图2-22图2-23图2-24图2-2516图2-26图2-2717三、部件图练习图3-1图3-218图3-3图3-419四、装置图练习图4-1“钻模”装置图各部件图以下：(1)“模座”部件图图4-2“模座”部件图20(2)“模体”部件图图4-3“模体”部件图(3)“套筒”部件图图4-4“套筒”部件图21(4)“手把”部件图图4-5“手把”部件图22
