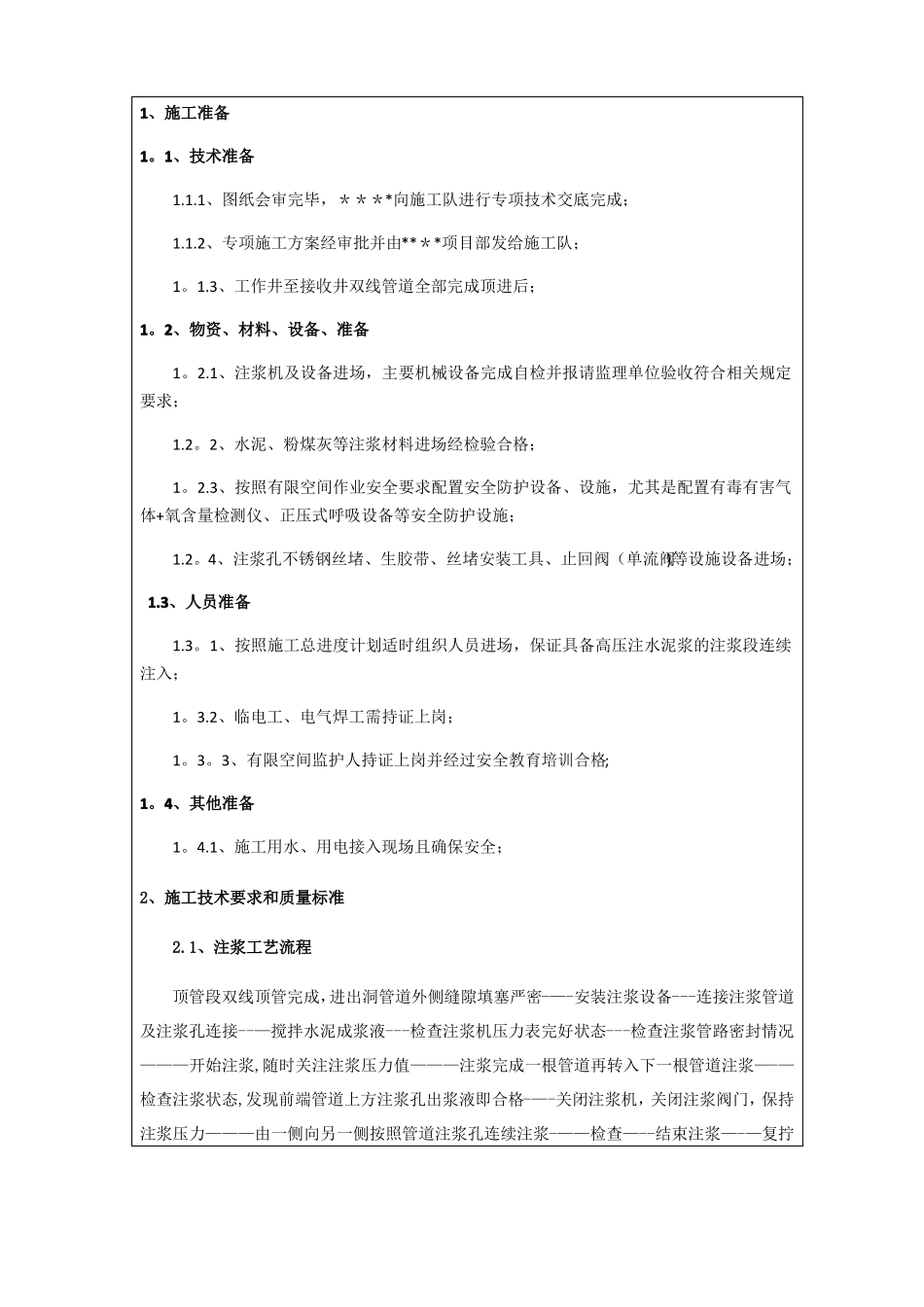

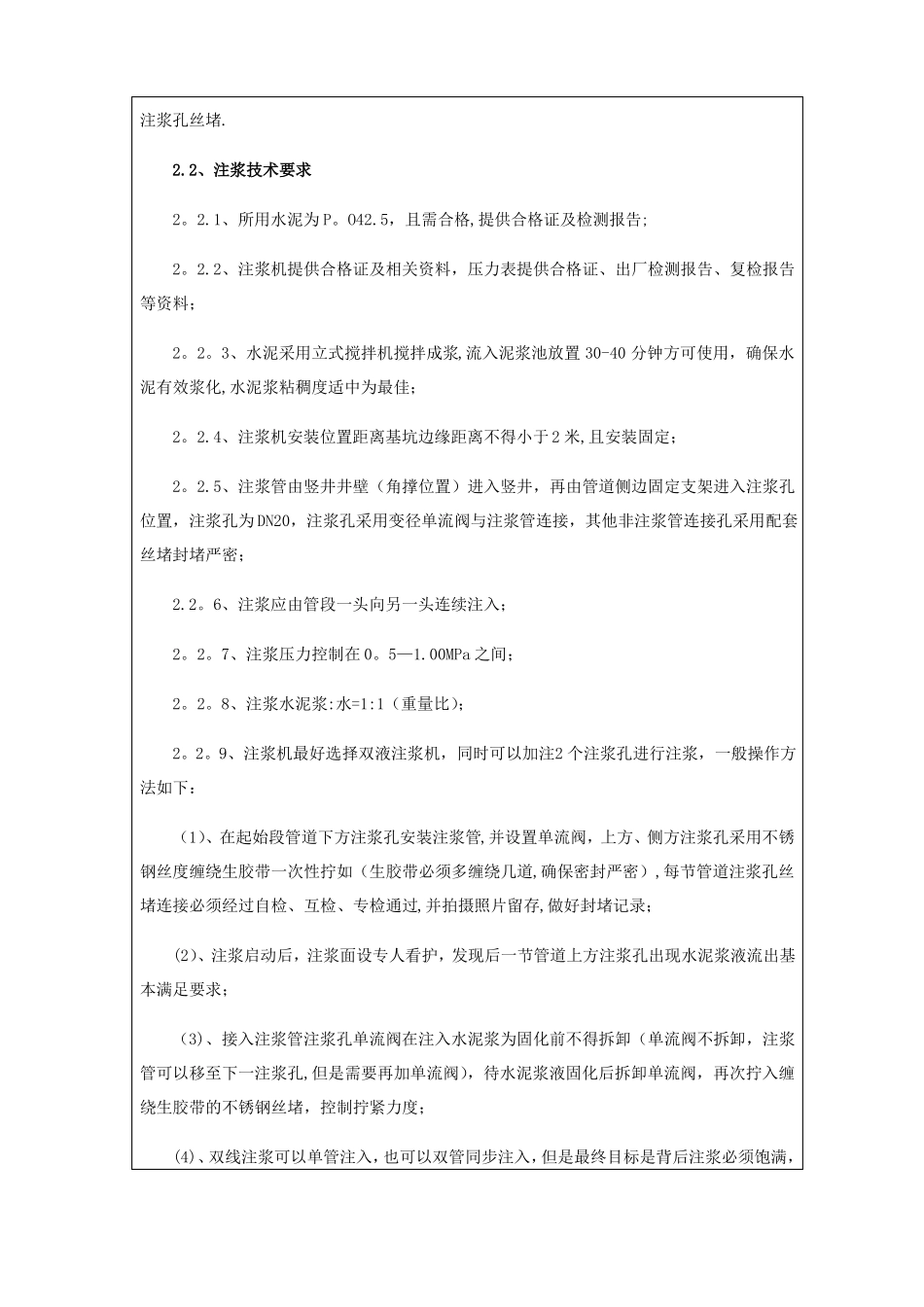

安全技术交底记录资料编号表C2-1工程名称交底日期2018年10月27日泥浆置换（管道后背填充注浆)施工单位分项工程名称交底提要注浆中加注水泥浆施工技术、质量、安全、环保注意事项1、施工准备1。1、技术准备1.1.1、图纸会审完毕，＊＊＊*向施工队进行专项技术交底完成；1.1.2、专项施工方案经审批并由**＊*项目部发给施工队；1。1.3、工作井至接收井双线管道全部完成顶进后；1。2、物资、材料、设备、准备1。2.1、注浆机及设备进场，主要机械设备完成自检并报请监理单位验收符合相关规定要求；1.2。2、水泥、粉煤灰等注浆材料进场经检验合格；1。2.3、按照有限空间作业安全要求配置安全防护设备、设施，尤其是配置有毒有害气体+氧含量检测仪、正压式呼吸设备等安全防护设施；1.2。4、注浆孔不锈钢丝堵、生胶带、丝堵安装工具、止回阀（单流阀)等设施设备进场；1.3、人员准备1.3。1、按照施工总进度计划适时组织人员进场，保证具备高压注水泥浆的注浆段连续注入；1。3.2、临电工、电气焊工需持证上岗；1。3。3、有限空间监护人持证上岗并经过安全教育培训合格;1。4、其他准备1。4.1、施工用水、用电接入现场且确保安全；2、施工技术要求和质量标准2.1、注浆工艺流程顶管段双线顶管完成，进出洞管道外侧缝隙填塞严密-—-安装注浆设备---连接注浆管道及注浆孔连接--—搅拌水泥成浆液---检查注浆机压力表完好状态---检查注浆管路密封情况———开始注浆,随时关注注浆压力值———注浆完成一根管道再转入下一根管道注浆—-—检查注浆状态,发现前端管道上方注浆孔出浆液即合格-—-关闭注浆机，关闭注浆阀门，保持注浆压力———由一侧向另一侧按照管道注浆孔连续注浆-——检查—--结束注浆—-—复拧注浆孔丝堵.2.2、注浆技术要求2。2.1、所用水泥为P。O42.5，且需合格,提供合格证及检测报告;2。2.2、注浆机提供合格证及相关资料，压力表提供合格证、出厂检测报告、复检报告等资料；2。2。3、水泥采用立式搅拌机搅拌成浆,流入泥浆池放置30-40分钟方可使用，确保水泥有效浆化,水泥浆粘稠度适中为最佳；2。2.4、注浆机安装位置距离基坑边缘距离不得小于2米,且安装固定；2。2.5、注浆管由竖井井壁（角撑位置）进入竖井，再由管道侧边固定支架进入注浆孔位置，注浆孔为DN20，注浆孔采用变径单流阀与注浆管连接，其他非注浆管连接孔采用配套丝堵封堵严密；2.2。6、注浆应由管段一头向另一头连续注入；2。2。7、注浆压力控制在0。5—1.00MPa之间；2。2。8、注浆水泥浆:水=1:1（重量比）；2。2。9、注浆机最好选择双液注浆机，同时可以加注2个注浆孔进行注浆，一般操作方法如下：（1）、在起始段管道下方注浆孔安装注浆管,并设置单流阀，上方、侧方注浆孔采用不锈钢丝度缠绕生胶带一次性拧如（生胶带必须多缠绕几道,确保密封严密）,每节管道注浆孔丝堵连接必须经过自检、互检、专检通过,并拍摄照片留存,做好封堵记录；(2）、注浆启动后，注浆面设专人看护，发现后一节管道上方注浆孔出现水泥浆液流出基本满足要求；（3)、接入注浆管注浆孔单流阀在注入水泥浆为固化前不得拆卸（单流阀不拆卸，注浆管可以移至下一注浆孔,但是需要再加单流阀），待水泥浆液固化后拆卸单流阀，再次拧入缠绕生胶带的不锈钢丝堵，控制拧紧力度；(4)、双线注浆可以单管注入，也可以双管同步注入，但是最终目标是背后注浆必须饱满，经过雷达检测无空隙为合格；3、安全注意事项3.1、人员安全管理3。1.1、人员进场实行实名制管理，登记造册，每天上班前签字；3.1。2、每天班前由安全员向作业层安全讲评；3.1。3、工人进场按照总包要求做好三级教育,考试、培训均有资料；3。1。4、进入竖井实行“挂牌制度”，所有进入竖井人员佩戴胸牌，进入竖井前将胸牌悬挂在竖井口“安全警示牌”上，人员出竖井拿走胸牌，换班人员依次操作；3.2、安全防护管理3。2.1、竖井防护栏杆以内不得有松动、松散、可移动物体及杂物，随时安排人员清理、拍照、记录；3。2。2、防护栏杆高度距离地面1.70m（距离防水围堰顶1。20m），设置三道水平栏杆，立杆间距不大于2。0m，栏杆内侧张挂绿色防尘网，入口处设置“安全警示牌”和“安全标语牌"；3。2。3...
