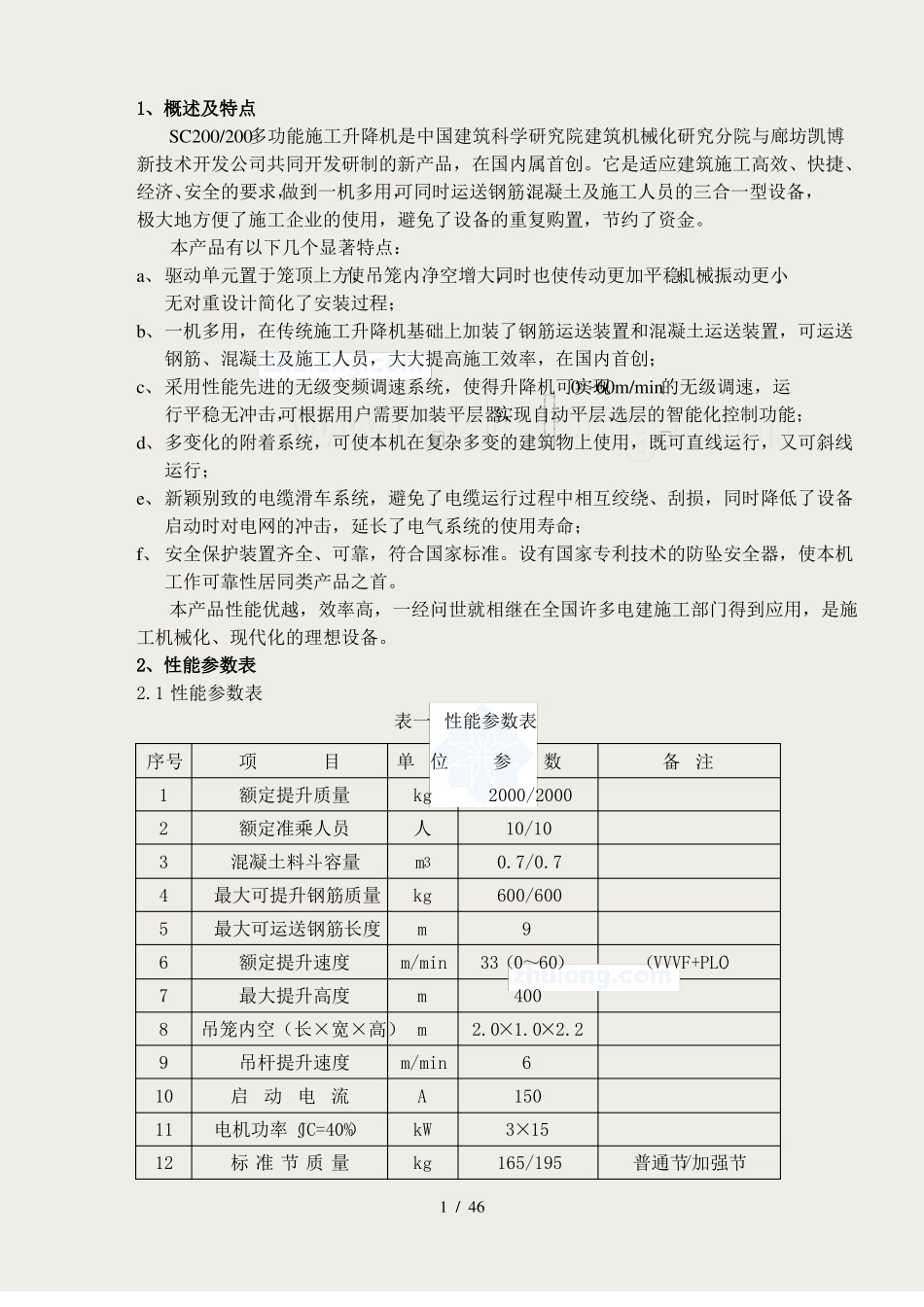

SC200/200多功能施工升降机(变频控制、水塔施工中使用)使用说明书目录1、概述及特点………………………………………………………12、性能参数表………………………………………………………13、构造原理简介……………………………………………………34、升降机的安装…………………………………………………115、升降机使用之前………………………………………………216、升降机的操作…………………………………………………227、升降机的润滑…………………………………………………248、升降机的保养和维修…………………………………………249、调整及磨损极限………………………………………………3010、吊笼坠落试验…………………………………………………3311、防坠安全器……………………………………………………3312、升降机的拆卸…………………………………………………3613、主要易损件明细表……………………………………………3714、主要外购件明细表……………………………………………3715、电器系统说明…………………………………………………381、概述及特点SC200/200多功能施工升降机是中国建筑科学研究院建筑机械化研究分院与廊坊凯博新技术开发公司共同开发研制的新产品，在国内属首创。它是适应建筑施工高效、快捷、经济、安全的要求，做到一机多用，可同时运送钢筋、混凝土及施工人员的三合一型设备，极大地方便了施工企业的使用，避免了设备的重复购置，节约了资金。本产品有以下几个显著特点：a、驱动单元置于笼顶上方，使吊笼内净空增大，同时也使传动更加平稳、机械振动更小,无对重设计简化了安装过程；b、一机多用，在传统施工升降机基础上加装了钢筋运送装置和混凝土运送装置，可运送钢筋、混凝土及施工人员，大大提高施工效率，在国内首创；c、采用性能先进的无级变频调速系统，使得升降机可实现0～60m/min的无级调速，运行平稳无冲击，可根据用户需要加装平层器，实现自动平层、选层的智能化控制功能；d、多变化的附着系统，可使本机在复杂多变的建筑物上使用，既可直线运行，又可斜线运行；e、新颖别致的电缆滑车系统，避免了电缆运行过程中相互绞绕、刮损，同时降低了设备启动时对电网的冲击，延长了电气系统的使用寿命；f、安全保护装置齐全、可靠，符合国家标准。设有国家专利技术的防坠安全器，使本机工作可靠性居同类产品之首。本产品性能优越，效率高，一经问世就相继在全国许多电建施工部门得到应用，是施工机械化、现代化的理想设备。2、性能参数表2.1性能参数表表一性能参数表序号123456789101112项目额定提升质量额定准乘人员混凝土料斗容量最大可提升钢筋质量最大可运送钢筋长度额定提升速度最大提升高度吊笼内空（长×宽×高）吊杆提升速度启动电流电机功率（JC=40%）标准节质量单位kg人m3kgmm/minmmm/minAkWkg1/46参数2000/200010/100.7/0.7600/600933（0～60）4002.0×1.0×2.261503×15165/195备注（VVVF+PLC）普通节/加强节2.2整机结构（见图1）图1整机示意图1.导轨架2.吊杆3.驱动机构4.钢筋运送装置5.安全保护装置6.吊笼7.混凝土运送装置8.电缆滑车系统9.缓冲架10.底架2/463、构造原理简介本机主要由金属结构、驱动系统、电气系统和安全保护装置等组成。简介如下：3.1金属结构主要包括以下几个部分：导轨架、吊笼、钢筋运送装置、混凝土运送装置、底架和防护围栏（根据现场实际情况选用）、电缆导架、附着架、电缆滑车系统、电缆臂架等。3.1.1导轨架（见图2）导轨架是吊笼上下运行的轨道，由截面尺寸为650×650mm、长度为1508mm的标准节通过M24×230螺栓联接组成。标准节由无缝钢管、角钢等焊接而成，齿条通过三个内六角螺栓紧固在标准节侧面，互换性好。标准节四根主弦管下端焊有止口，齿条下端设有弹簧柱销，安装时确保定位准确。当高度超过200m时，导轨架最底部的标准节需用加厚型（有特殊标记），中间一节为过渡型（有特殊标记），最上面的为普通型（无标记）。在使用时一定要将加厚型标准节用在导轨架下部（其数量由使用高度确定），通过过渡节与普通节相联。图2导轨架1.标准节2.齿条3.螺栓3/463.1.2吊笼（见图3）吊笼...
