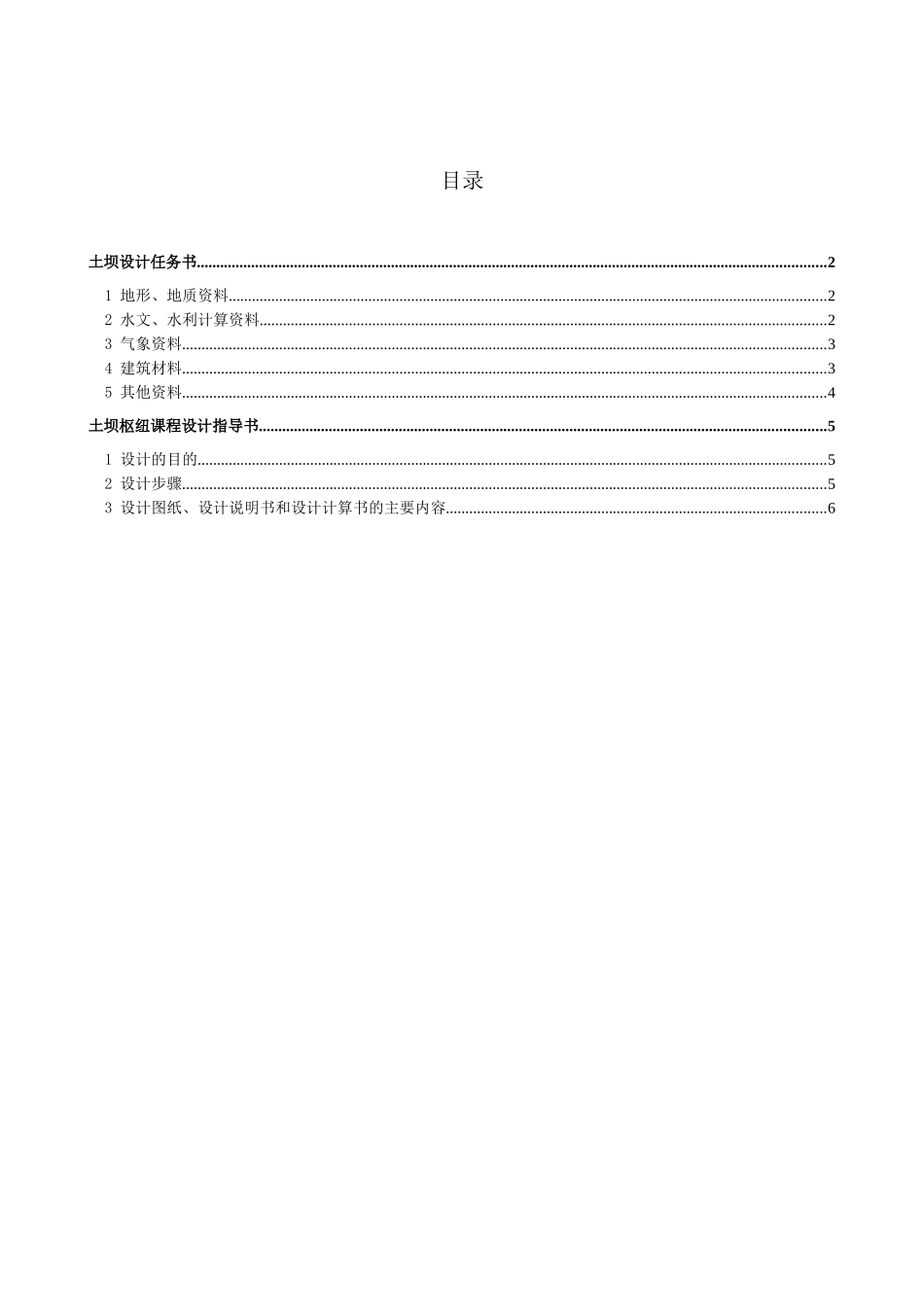

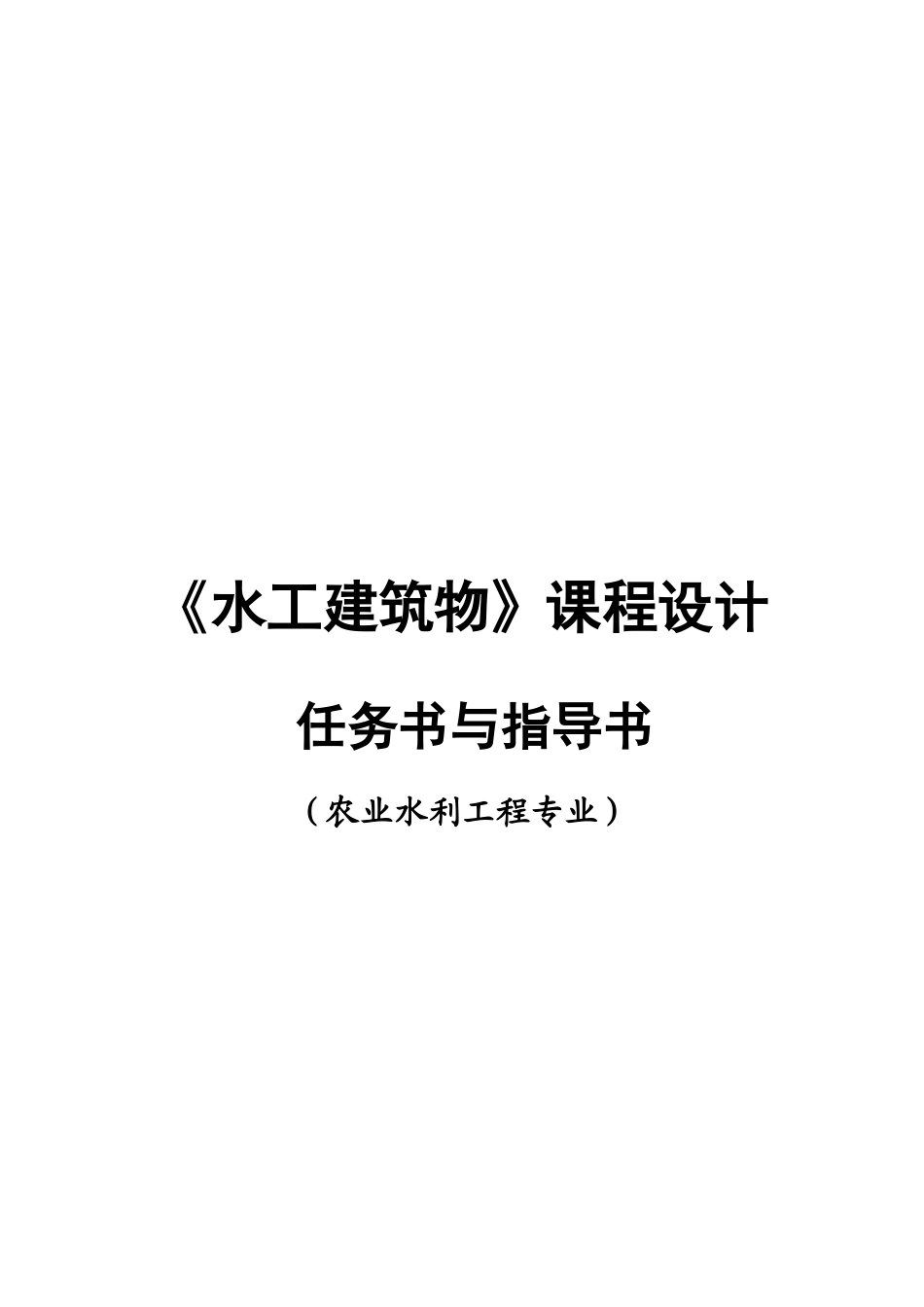

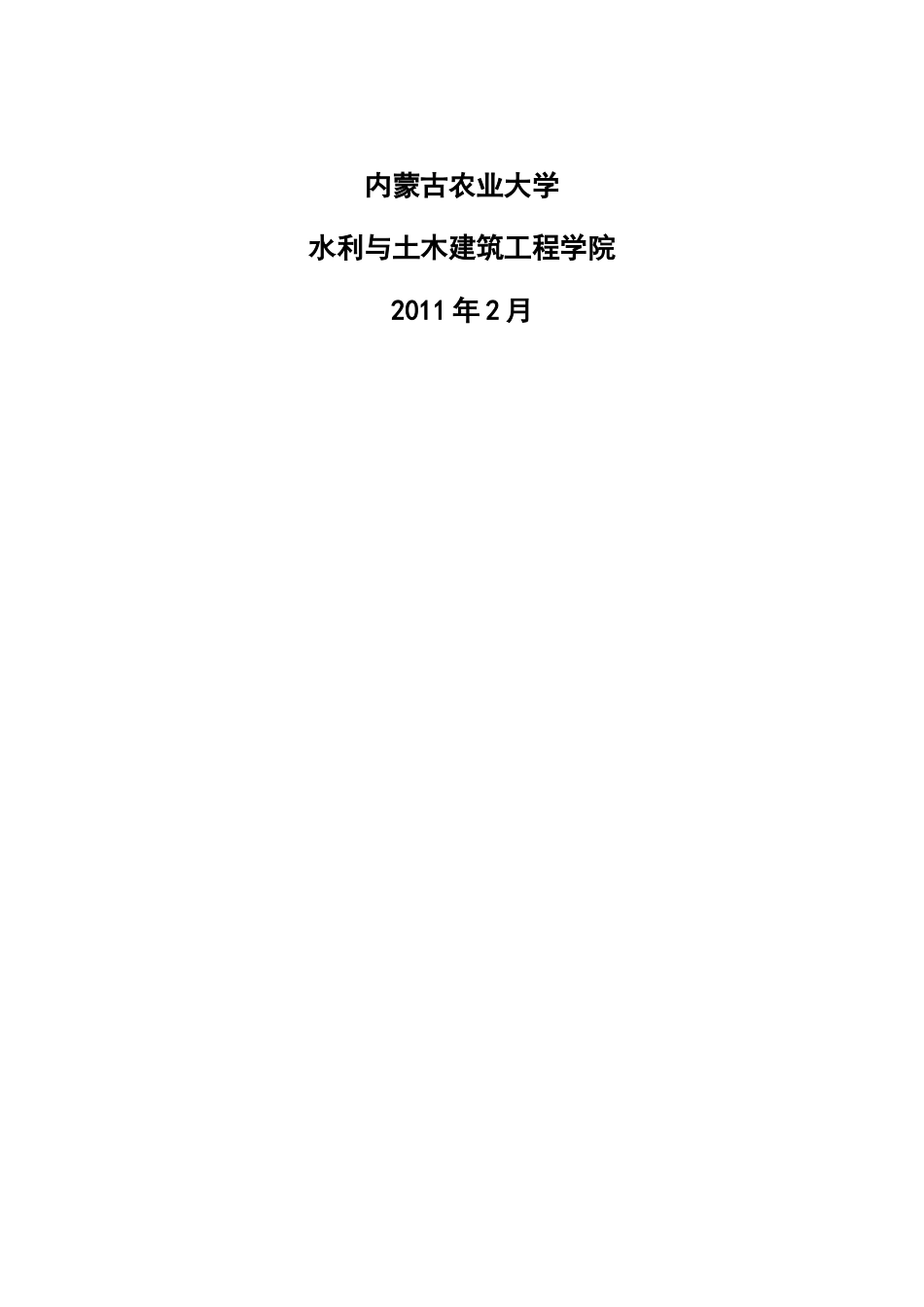

《水工建筑物》课程设计任务书与指导书（农业水利工程专业）内蒙古农业大学水利与土木建筑工程学院2011年2月目录土坝设计任务书..................................................................................................................................................................21地形、地质资料..........................................................................................................................................................22水文、水利计算资料..................................................................................................................................................23气象资料......................................................................................................................................................................34建筑材料......................................................................................................................................................................35其他资料......................................................................................................................................................................4土坝枢纽课程设计指导书..................................................................................................................................................51设计的目的..................................................................................................................................................................52设计步骤......................................................................................................................................................................53设计图纸、设计说明书和设计计算书的主要内容..................................................................................................6土坝设计任务书1地形、地质资料1.1地形资料地形资料见坝址地形图1.2地质资料1.2.1基岩状态新鲜基岩，角闪斜长片麻岩1.2.2基岩参数容重：γ=2.7ｔ／ｍ3单位吸水率：ω=0.03～0.05l/min/m·m抗压强度：σｃ=1000kg/cm2以上牢固系数：ｆK=8摩擦系数：ｆ=0.65弹性抗压系数：Ｋ0=600kg/cm2/cm弹性模量：M=3.4×105kg/cm21.2.3基岩风化带厚度两岸0.5～2.5m，河底1～1.5m。1.2.4基岩结构片理产状：NE50°～60°倾向NW∠40°～60°断层：F1NE75°NW∠45°断裂破碎带10～40cmF2NE70°NW∠42°断裂破碎带20～50cm以上二条断层均夹有二至五厘米厚断层泥，呈扁豆体。但不连续，节理裂隙较发育，多呈闭合状态。一般无充填物。密度约50～100cm一条，主要两种节理产状：NE50°～60°NW40°～50°NW310°～330°SW60°～70°2水文、水利计算资料2.1特征水位设计洪水位（P=2%）258.50m校核洪水位(P=0.5%)259.05m死水位244.00m兴利水位255.50m下游设计洪水位(Q=129.0m3/s)233.80m下游最低水位(Q=0m3/s)233.25m防洪限制水位（设计、校核情况）253.50m2.2枢纽下泄洪峰流量设计洪峰流量129m3/s汛期施工洪峰流量60m3/s校核洪峰流量166m3/s非汛期施工最大流量1.5m3/s6、枢纽灌溉流量4.0m3/s7、沿主要风向的最大吹程1.5Km最大风速（８级）20.7m/s8、9、建筑材料10、其他数据：灌溉渠道首部渠底高程240ｍ3气象资料多年平均最大风速20.7m/s，吹程1.5km。多年平均最大冻土深度0.93m。地震烈度7度；雨季较长。4建筑材料4.1土石料分布、储藏状况坝体沙砾料分布在坝址河床内，壤土主要分布在坝址上游高程240～260ｍ处4.2筑坝材料物理力学指标坝体砂砾坝基砂砾壤土排水堆石坡积物比重Δ2.602.602.712.652.58孔隙度n0.250.290.370.300.46干容重γ(t/m)1.951.851.701.861.40饱和容重γ(t/m)2.202.142.072.161.86内摩擦角Φ(°)33/水下3033/水下30203524渗透系数Κ(cm/s)6×1...
