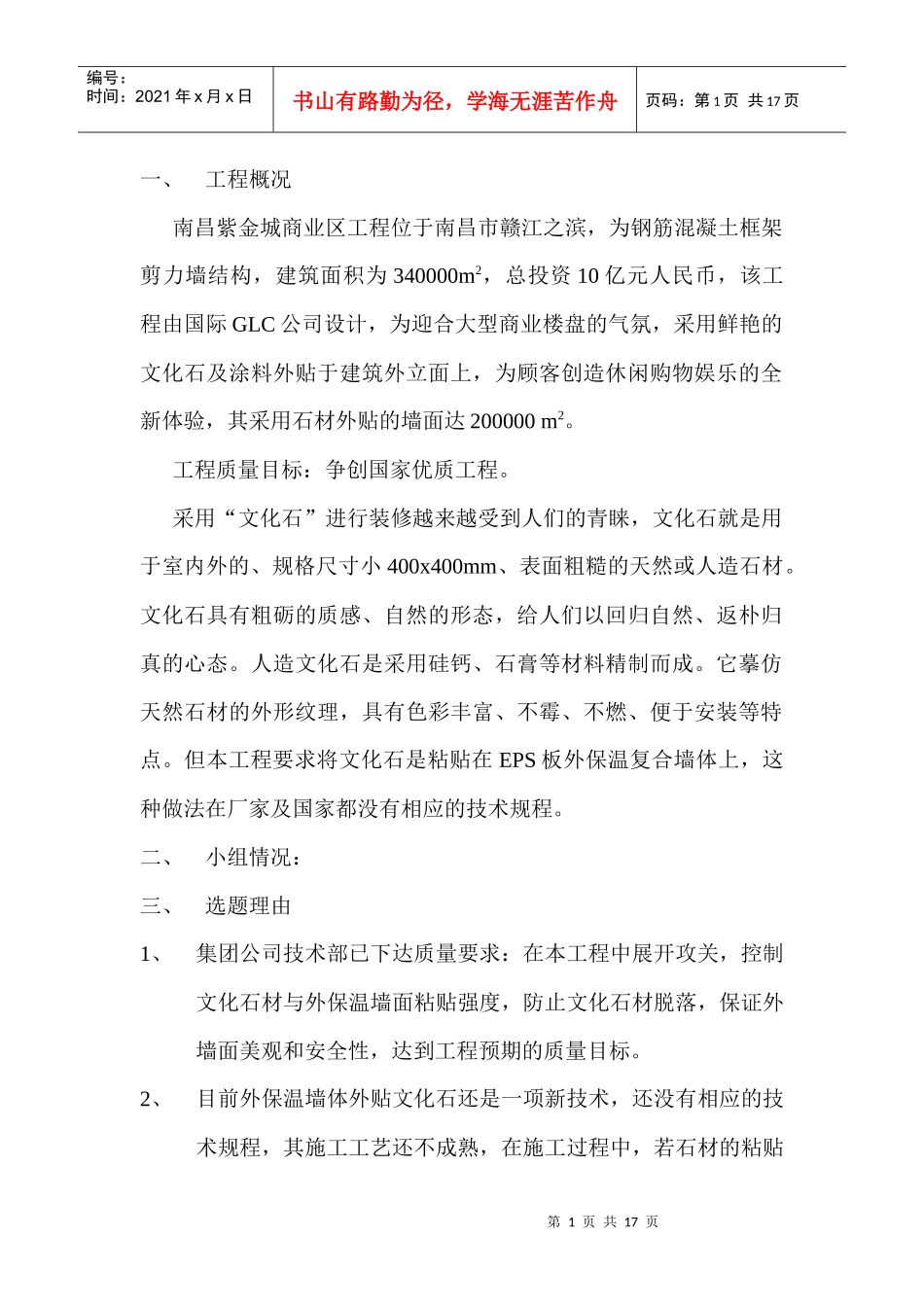

第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页一、工程概况南昌紫金城商业区工程位于南昌市赣江之滨，为钢筋混凝土框架剪力墙结构，建筑面积为340000m2，总投资10亿元人民币，该工程由国际GLC公司设计，为迎合大型商业楼盘的气氛，采用鲜艳的文化石及涂料外贴于建筑外立面上，为顾客创造休闲购物娱乐的全新体验，其采用石材外贴的墙面达200000m2。工程质量目标：争创国家优质工程。采用“文化石”进行装修越来越受到人们的青睐，文化石就是用于室内外的、规格尺寸小400x400mm、表面粗糙的天然或人造石材。文化石具有粗砺的质感、自然的形态，给人们以回归自然、返朴归真的心态。人造文化石是采用硅钙、石膏等材料精制而成。它摹仿天然石材的外形纹理，具有色彩丰富、不霉、不燃、便于安装等特点。但本工程要求将文化石是粘贴在EPS板外保温复合墙体上，这种做法在厂家及国家都没有相应的技术规程。二、小组情况：三、选题理由1、集团公司技术部已下达质量要求：在本工程中展开攻关，控制文化石材与外保温墙面粘贴强度，防止文化石材脱落，保证外墙面美观和安全性，达到工程预期的质量目标。2、目前外保温墙体外贴文化石还是一项新技术，还没有相应的技术规程，其施工工艺还不成熟，在施工过程中，若石材的粘贴第2页共17页第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页强度不够，将会造成石材脱落，严重影响人民的生命财产及建筑的外立面造型，文化石的粘贴质量已成为装饰装修施工中的关键问题。3、现场存在的问题：本工程是一个大型的商业区项目，由两所设计院进行设计，分别设计主体结构和外立面装修，装修设计院注重外立面的线条和颜色，而对于石材粘贴于EPS板外保温墙体做法不详细，另外在图集和书刊中也未找到EPS板外保温墙贴石材的做法，本工程贴石材的为立面约80000m2，因此解决的做法迫在眉睫。为此选择“EPS板外保温墙外贴石材”为本小组的攻关课题。四、现状调查现状一：本工程有管理人员120人，经现场调查10人对EPS板薄抹灰外保温贴饰面砖有施工经验，仅占8%；也无对此项施工经验的管理人员。现状二：经现场调查，按施工图纸对现场做了100m2样板，根据施工规范要求对文化石材进行了拉拔试验，在规范要求的试验拉力下其破坏状态如下表：序号图示在试验拉力0.3Mp时试验组数20合格率第3页共17页第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页1未发生脱落315%2粘结剂与饰面砖界面破坏15%3饰面砖破坏15%4饰面砖与粘结层界面破坏525%5粘结层与保温层界面破坏525%6保温层破坏210%第4页共17页第3页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共17页7保温层与基本界面破坏315%集团公司要求及本工程为优质工程不允许在规范约定拉力为0.3Mp时，出现85%的不合格率，必须采取措施保证所有石材在0.3MP拉力时不发生脱落，全部合格。通过以上调查分析存在的主要问题是“石材的粘贴强度合格率太低”。五、设定目标1、目标值设定根据本工程的质量要求，经集团公司技术部和QC小组研究决定：提高文化石材与基层的粘接强度，确保所有石材的粘贴强度全部合格。第5页共17页第4页共17页1、集团领导对本次活动极为关心，在技术上给予指导2、小组成员工作积极主动，敢于技术创新，有信心和决心克服困难，完成本次任务3、小组成员中大专以上占100%，技术骨干占90%，技术力量雄厚制图人：冯旭光4、业主、设计、供货商给了大力支持，选择专业性比较强的队伍编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共17页2、目标制定依据及可行性分析：1、集团领导对本次活动极为关心，在技术上给予指导。2、小组成员工作积极主动，敢于技术创新，有信心和决心克服困难，完成本次任务。3、小组成员中大专以上占100%，技术骨干占90%，技术力量雄厚。4、业主、设计、供货商给了大力支持，本工程选择了专业性强的队伍。六、原因分析为了提高“文化石粘贴强度的合格率”的问题，QC小组于2007年第6页共17页第5页共17页编号：时间：2021年x...
