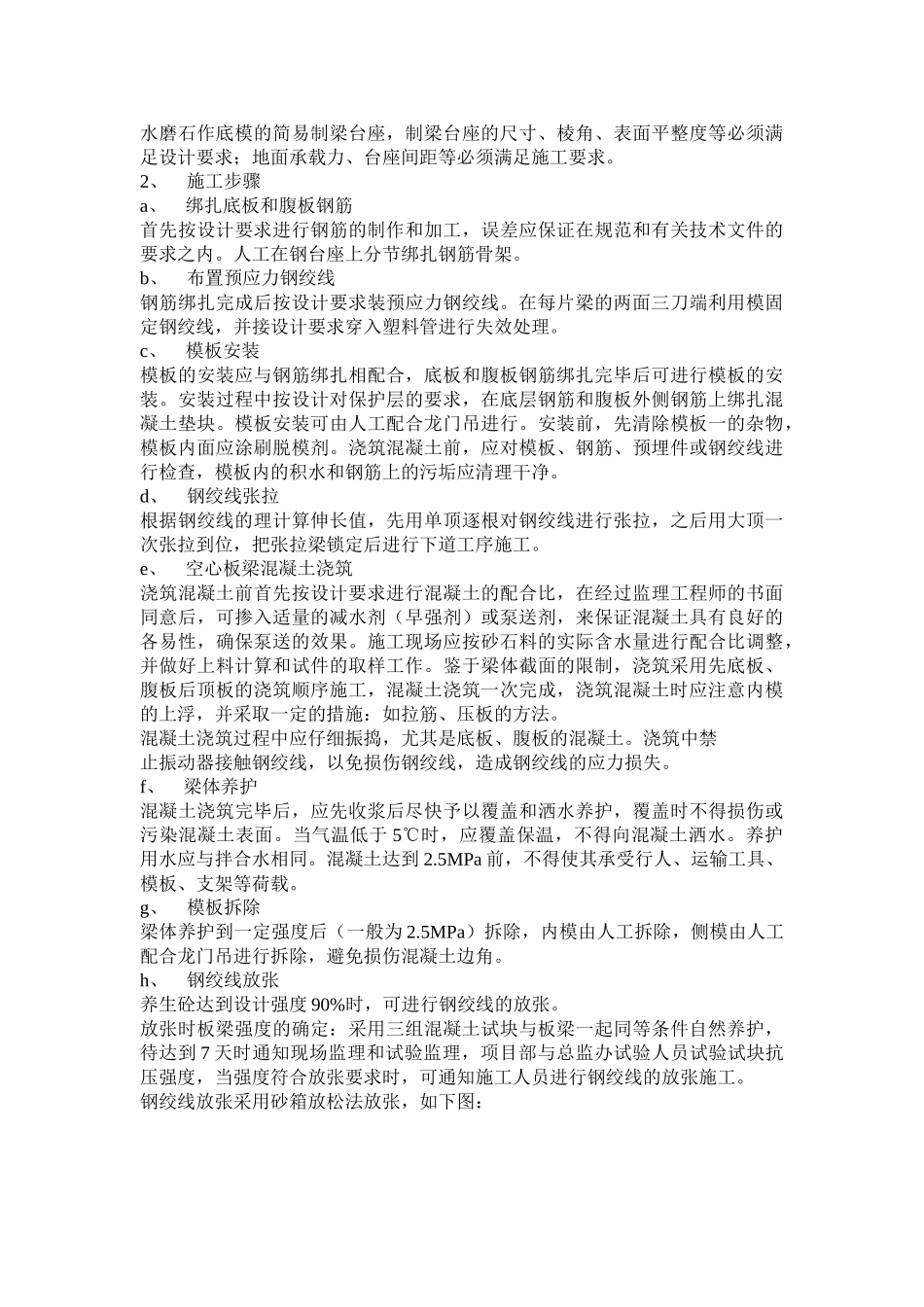

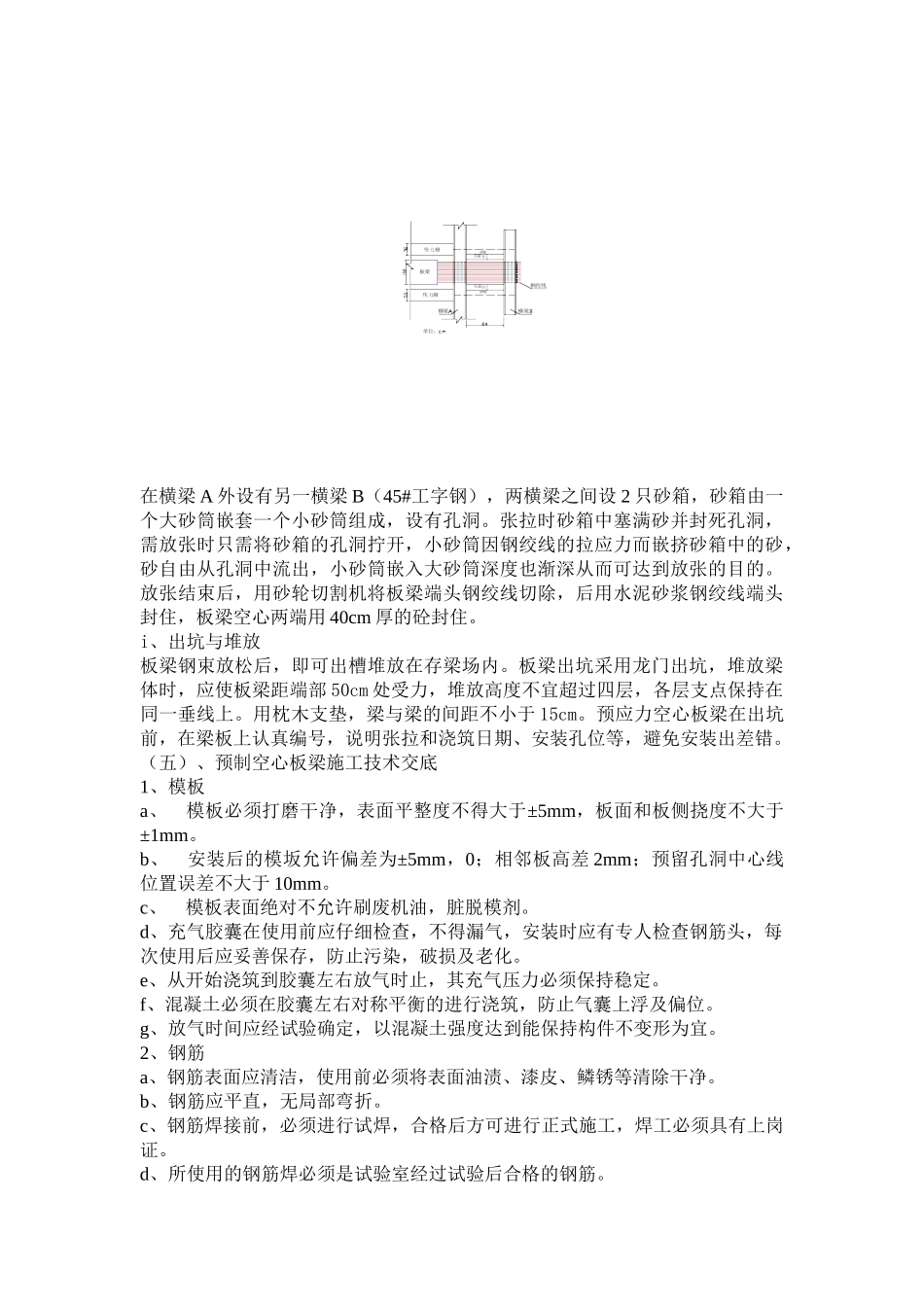

先张法空心板梁预应力施工作业指导书一、13m预制空心板梁（一）、先张法预应力混凝土简支梁原理：是在灌注混凝土前利用张拉台座等设备先张拉预应力钢筋（钢丝或钢绞线）使其达到设计应力后，临时锚固在台座上，随后灌注混凝土，等混凝土达到一定强度（设计标号的80%）后，放松预应力钢筋，通过钢筋与混凝土的粘结力或通过预设于混凝土内的锚具将预应力传给混凝土，使混凝土获得预压应力。钢绞线全部集中在梁的下翼缘内，并根据弯矩包络图，在预应力钢筋理论切断点延长到一定锚固长度后，用塑料管将部分预应力钢筋和混凝土隔离开来。（二）、台座制作按照压杆式张拉台座设计，台座基础砼采用C25混凝土，底板砼采用C30混凝土，上浇筑水磨石砼，压柱砼采用C25混凝土。首先清理场地，测量放样，设置底板控制桩。然后开挖张拉台座（横梁）基础和槽埂（传力柱）以及中间加固支撑联结梁的土方，后扎钢筋，立模板，浇筑砼张拉台座（横梁）基础、中间加固支撑联结梁和槽埂（传力柱）。张拉台座的厚度和钢筋通过计算而定，同时确保锚固承压台座平面与槽埂方向垂直。台座张拉横梁采用两根45工字钢，工字钢与预埋在槽梗的钢板相焊接。在两个扩大基础之间每间隔20m共加设三道中间加固支撑联结梁，加固支撑联结梁高50cm，宽1m，内配制主筋，箍筋间距为20cm，并将之与槽埂（传力柱）用钢筋联结。在三道中间加固支撑联结梁之间每间隔5m共加设12道联结梁，联结梁高10cm，宽1m，内配制钢筋，并将之与槽埂（传力柱）用钢筋联结。槽埂高50cm，宽50cm，埂端10m范围内配制钢筋骨架，槽埂内配制主筋，箍筋间距为20cm，每隔5m预埋锚环，埂端面设置应力扩散钢板（厚2.5cm）防止端部因张拉应力集中而出现埂端爆裂造成事故。每槽净宽1.4m，利用硬化处理好的场地地坪，立模浇筑底板砼，然后在底板上铺上3mm厚的水磨石地坪，确保预制梁底面光洁。侧模根据梁体尺寸，由工厂加工定型钢模，芯模采用充气胶囊。（三）、工程数量本标段上部结构为先张法板梁1座中桥，共78片板梁，为13m板梁；根据本工程的工程特点及场地特点，先张法预制场拟布置在大沙河箱梁预制厂，共设置3槽底板，台座长15米。设跨径30m一副，负责板梁的出坑及运输装车、板梁模板的吊装及砼的浇筑等。（四）、施工方法1、概述按照施工组织设计施工制梁台座。制梁台座采作扩大基础（浆砌片石基础），水磨石作底模的简易制梁台座，制梁台座的尺寸、棱角、表面平整度等必须满足设计要求；地面承载力、台座间距等必须满足施工要求。2、施工步骤a、绑扎底板和腹板钢筋首先按设计要求进行钢筋的制作和加工，误差应保证在规范和有关技术文件的要求之内。人工在钢台座上分节绑扎钢筋骨架。b、布置预应力钢绞线钢筋绑扎完成后按设计要求装预应力钢绞线。在每片梁的两面三刀端利用模固定钢绞线，并接设计要求穿入塑料管进行失效处理。c、模板安装模板的安装应与钢筋绑扎相配合，底板和腹板钢筋绑扎完毕后可进行模板的安装。安装过程中按设计对保护层的要求，在底层钢筋和腹板外侧钢筋上绑扎混凝土垫块。模板安装可由人工配合龙门吊进行。安装前，先清除模板一的杂物，模板内面应涂刷脱模剂。浇筑混凝土前，应对模板、钢筋、预埋件或钢绞线进行检查，模板内的积水和钢筋上的污垢应清理干净。d、钢绞线张拉根据钢绞线的理计算伸长值，先用单顶逐根对钢绞线进行张拉，之后用大顶一次张拉到位，把张拉梁锁定后进行下道工序施工。e、空心板梁混凝土浇筑浇筑混凝土前首先按设计要求进行混凝土的配合比，在经过监理工程师的书面同意后，可掺入适量的减水剂（早强剂）或泵送剂，来保证混凝土具有良好的各易性，确保泵送的效果。施工现场应按砂石料的实际含水量进行配合比调整，并做好上料计算和试件的取样工作。鉴于梁体截面的限制，浇筑采用先底板、腹板后顶板的浇筑顺序施工，混凝土浇筑一次完成，浇筑混凝土时应注意内模的上浮，并采取一定的措施：如拉筋、压板的方法。混凝土浇筑过程中应仔细振捣，尤其是底板、腹板的混凝土。浇筑中禁止振动器接触钢绞线，以免损伤钢绞线，造成钢绞线的应力损失。f、梁体养护混凝土浇筑完毕后，应先收浆后尽快予以覆盖和洒水养护...
