现场施工常出现的质量问题及其防治措施1VIP免费

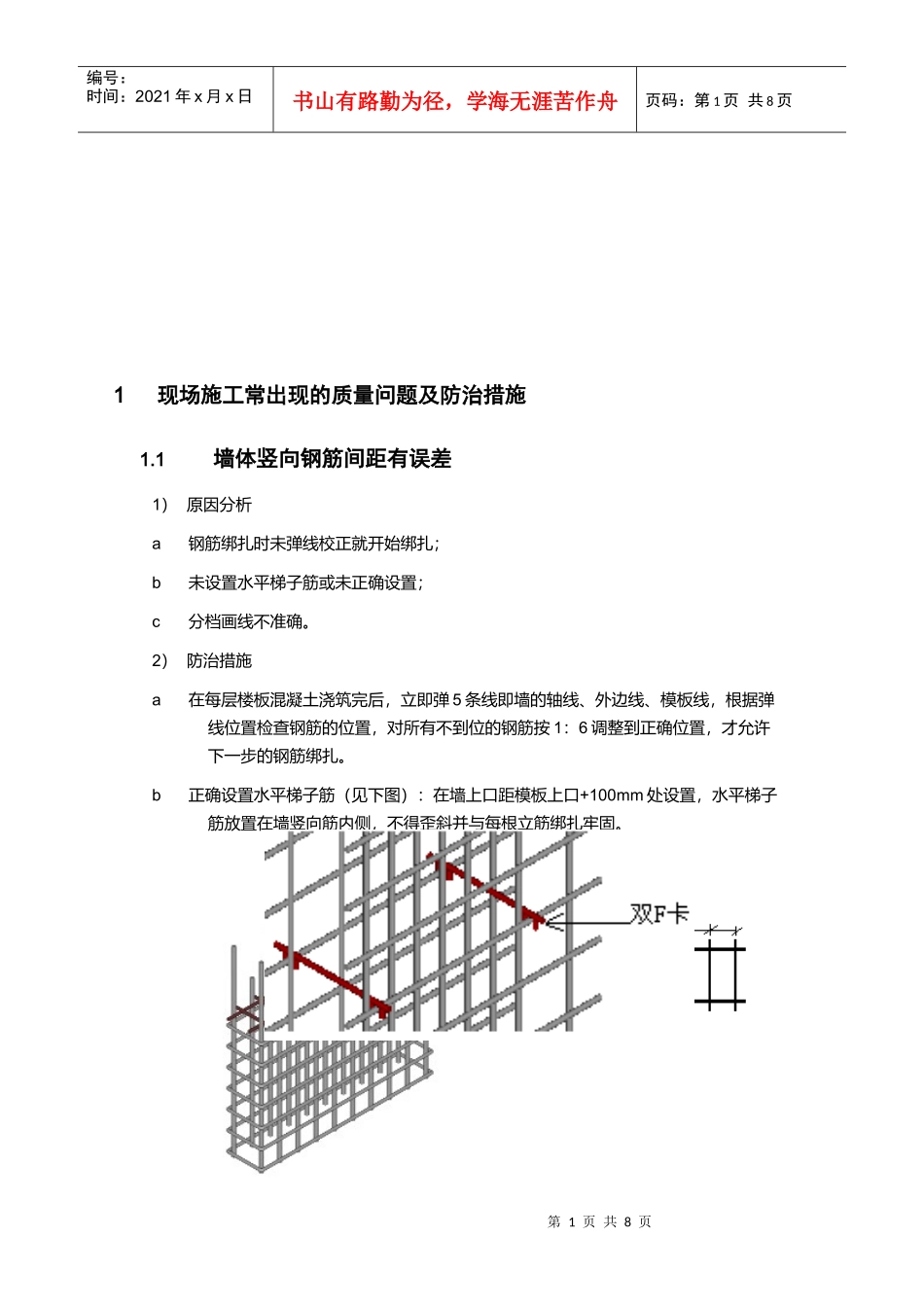

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页1现场施工常出现的质量问题及防治措施1.1墙体竖向钢筋间距有误差1）原因分析a钢筋绑扎时未弹线校正就开始绑扎；b未设置水平梯子筋或未正确设置；c分档画线不准确。2）防治措施a在每层楼板混凝土浇筑完后，立即弹5条线即墙的轴线、外边线、模板线，根据弹线位置检查钢筋的位置，对所有不到位的钢筋按1：6调整到正确位置，才允许下一步的钢筋绑扎。b正确设置水平梯子筋（见下图）：在墙上口距模板上口+100mm处设置，水平梯子筋放置在墙竖向筋内侧，不得歪斜并与每根立筋绑扎牢固。第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页c绑扎时画线准确，距暗柱起步筋为50mm，中间钢筋竖向间距从中向两边分，见下图：d分布筋相交点呈八字扣绑扎，绑扎完后卷尺拉通校正一遍。1.2墙体钢筋保护层厚度不准确1）原因分析e钢筋保护层厚度模糊，未正确换算；f校正处理不正确或未校正；g采用不准确的保护层垫块或垫块措施不得力。h不清楚长城杯规定的钢筋保护层偏差。2）防治措施i正确认识钢筋保护层并进行换算：钢筋保护层是指钢筋外皮到混凝土边的距离，当水平钢筋位于墙立筋外侧时，墙立筋保护层为（15mm+水平筋直筋）或2倍水平钢筋直径（当水平钢筋直径＞14mm时，水平钢筋保护层取钢筋直径）。j竖向钢筋校正应从板底部开始校正，并按1：6打弯，浇筑顶板时在板内设置水平附加筋绑牢，在浇筑中派看筋人员随时整理校正。k垫块设置要合理：①正确选用垫块种类：现在用于墙体的塑料卡厚度种类较少，一般只有15mm、30mm两种，通常15mm的垫块卡在水平筋上，30mm的垫块卡在竖向筋上，种类少不能适应各种不同厚度的保护层。因此当水平筋直径不大于14mm时，采用15mm的垫块卡在水平筋上可保证保护层准确，当水平钢筋直径大于14mm时，建议采用砂浆垫块，垫块制作在模具内应保证其准确性并在使用时达到应有的强度，垫块制作见下图：第一根暗柱50注：a≤图纸钢筋间距图10：墙体竖向钢筋排列图第一根暗柱中间钢筋间距按图纸要求第二根第二根50第3页共8页第2页共8页薄钢板带多层板编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页②垫块设置合理、牢固：塑料垫块卡在水平筋上，开口必须朝下，砂浆垫块设置在墙分布筋相交点处并绑扎牢固，一般墙体垫块设置间距为600～1000mm呈梅花型布置。③采用双F卡控制钢筋保护层，设置处可代替墙体S钩或保护层垫块，一般趋向于在墙中设置一排，双F卡的形式见下图：l长城杯的规范一般高于国家标准，创结构长城杯的工程钢筋保护层偏出为±3mm，超过该值的均要进行处理、校正。1.3梁柱箍筋绑扎不到位1）原因分析m箍筋未预检，不合适的箍筋用于工程中；n箍筋赶上机械连接处时仍然采用同尺寸的箍筋绑扎；o绑扎不牢固，绑扎方式欠合理；p大小箍筋未分开绑扎；q搭接部位没有采用专用箍筋（指专门用于搭接绑扎部位的一种箍筋）。2）防治措施r将箍筋纳入预检中，绑扎前再认真挑选一遍，凡是用于工程中的箍筋均要预检合格，箍筋检查可用下图模具进行检查：第4页共8页第3页共8页用于非搭接部位用于搭接部位专用箍筋编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页s箍筋画线排挡时，对于赶上焊接、机械连接处的箍筋应作上下加密处理，避免绑扎不到位；也可以不作加密处理，在焊接、机械连接处改用大一号的箍筋绑扎（大一号的箍筋需按现场尺量尺寸加工）。t梁柱箍筋转角处一般采用兜扣或缠扣绑扎，中间采用八字扣，不得采用单一的顺扣方式，另外箍筋与主筋绑扎时，四角主筋与箍筋应兜角到位并绑扎牢固，然后再绑扎中间各相交点。u同一位置处梁柱大小箍筋应分开用绑扎丝绑牢，这样可使箍筋与主筋绑扎牢固，混凝土振捣时不容易松散。v主筋搭接部位应采用专用箍筋绑扎，这样可使箍筋135°角到位，保证等号平行。专用箍筋的样式见下图：1.4钢筋起步筋位置错误或不准确1）原因分析w钢筋起步筋位置不清楚；x未弹线（或画线）就任意绑扎。2）防治措施y明确各部位钢筋起步筋位置第5页共8页第4页共8页编号：时间...
