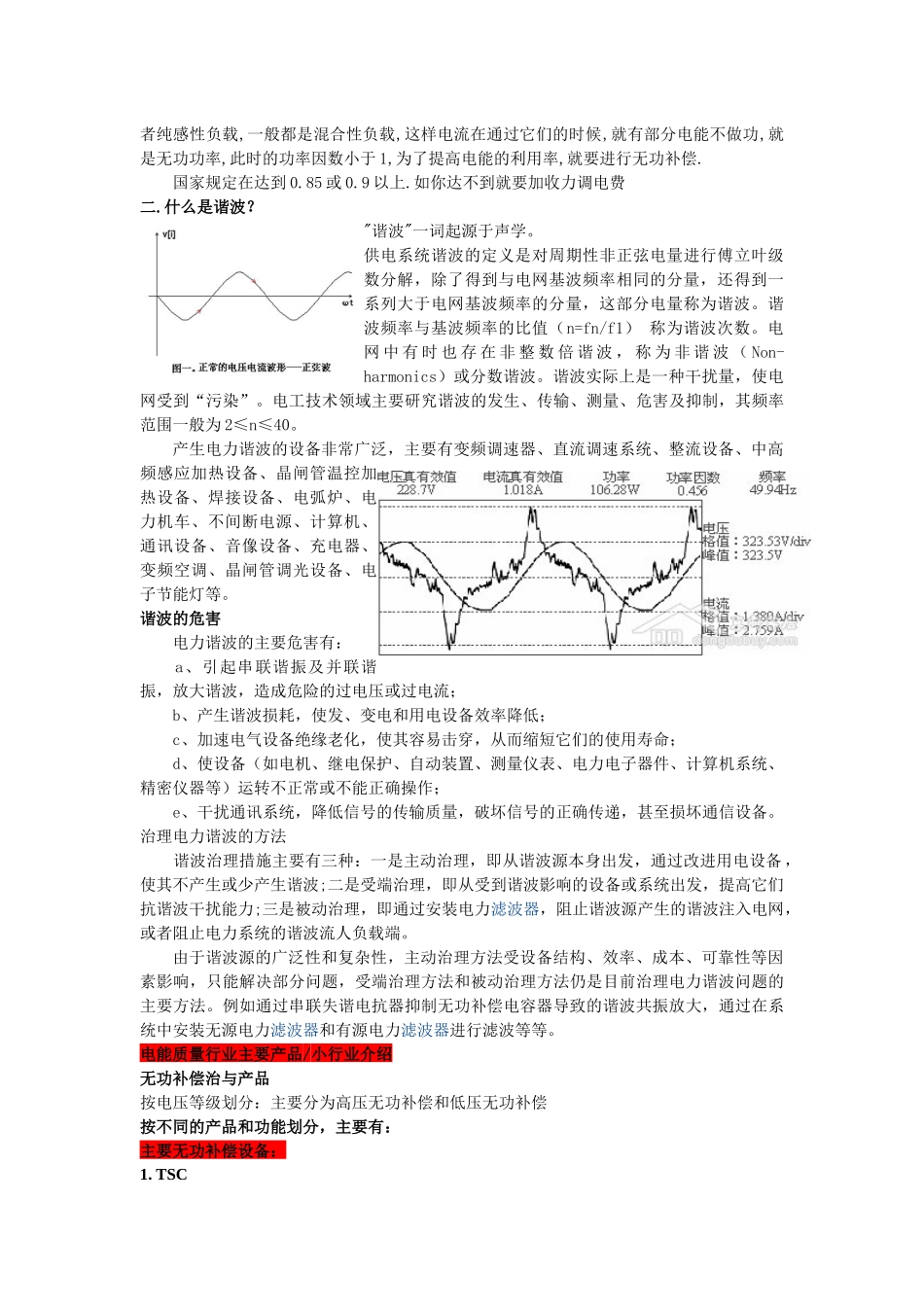

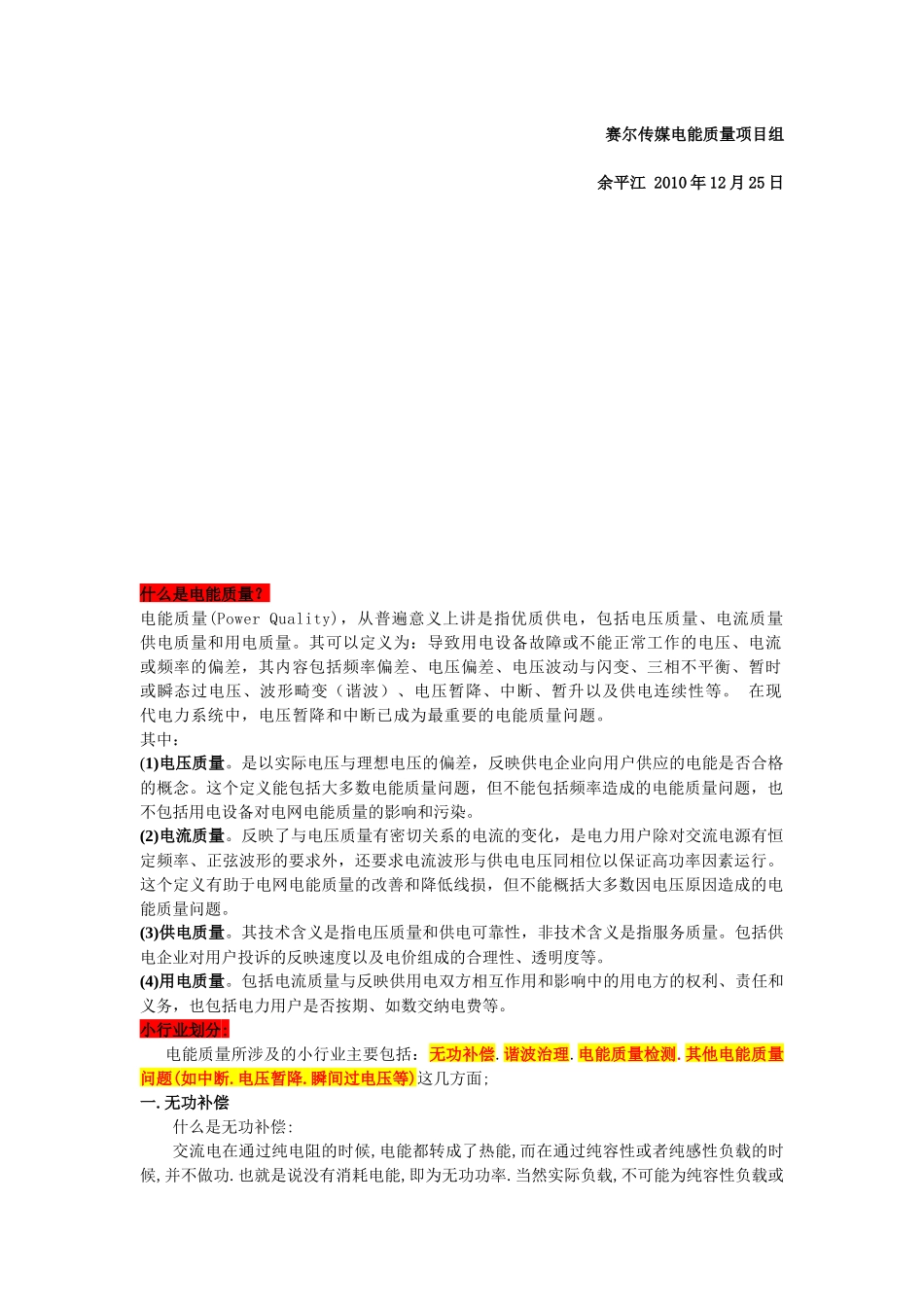

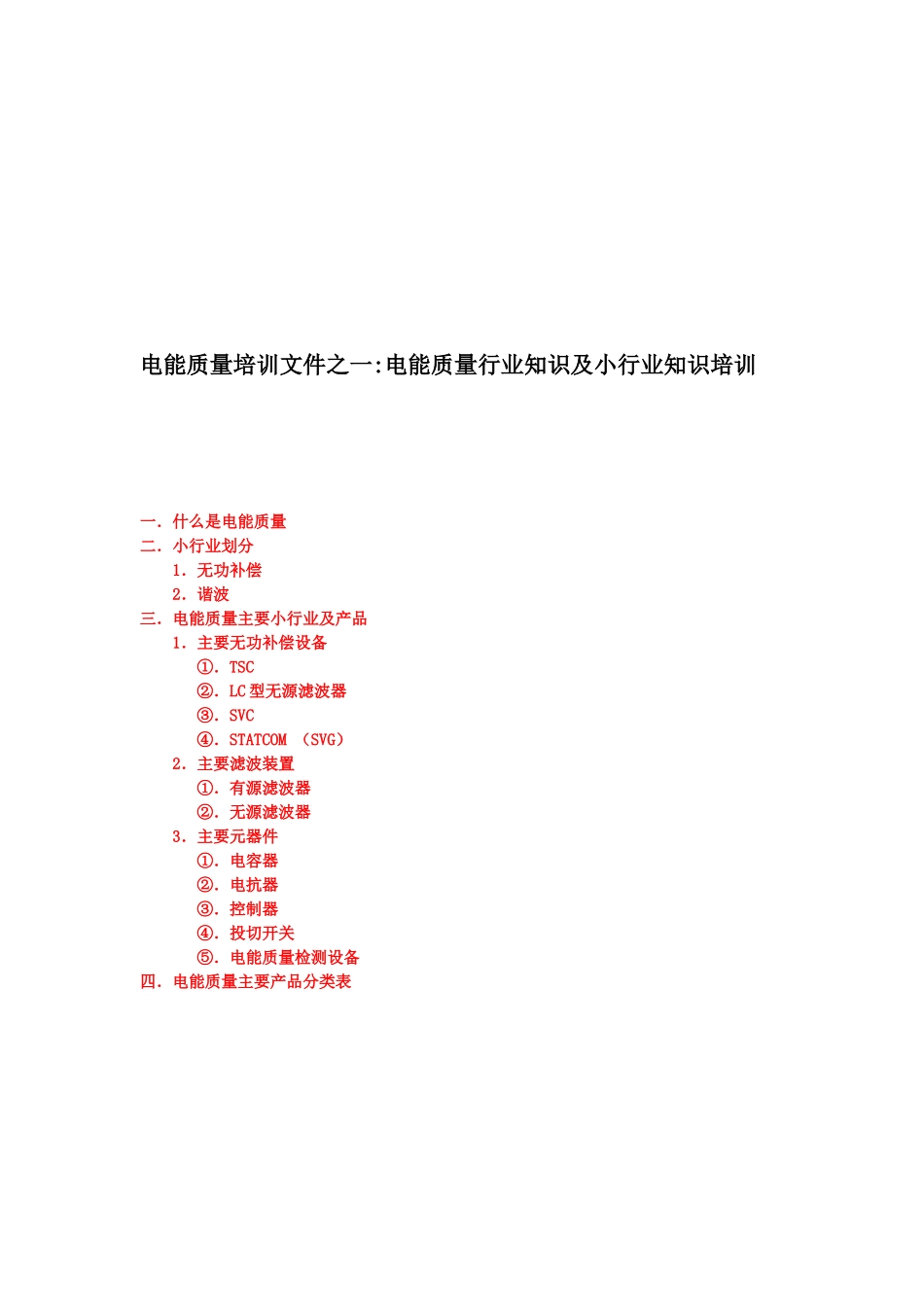

电能质量培训文件之一:电能质量行业知识及小行业知识培训一．什么是电能质量二．小行业划分1．无功补偿2．谐波三．电能质量主要小行业及产品1．主要无功补偿设备①．TSC②．LC型无源滤波器③．SVC④．STATCOM（SVG）2．主要滤波装置①．有源滤波器②．无源滤波器3．主要元器件①．电容器②．电抗器③．控制器④．投切开关⑤．电能质量检测设备四．电能质量主要产品分类表赛尔传媒电能质量项目组余平江2010年12月25日什么是电能质量？电能质量(PowerQuality)，从普遍意义上讲是指优质供电，包括电压质量、电流质量供电质量和用电质量。其可以定义为：导致用电设备故障或不能正常工作的电压、电流或频率的偏差，其内容包括频率偏差、电压偏差、电压波动与闪变、三相不平衡、暂时或瞬态过电压、波形畸变（谐波）、电压暂降、中断、暂升以及供电连续性等。在现代电力系统中，电压暂降和中断已成为最重要的电能质量问题。其中：(1)电压质量。是以实际电压与理想电压的偏差，反映供电企业向用户供应的电能是否合格的概念。这个定义能包括大多数电能质量问题，但不能包括频率造成的电能质量问题，也不包括用电设备对电网电能质量的影响和污染。(2)电流质量。反映了与电压质量有密切关系的电流的变化，是电力用户除对交流电源有恒定频率、正弦波形的要求外，还要求电流波形与供电电压同相位以保证高功率因素运行。这个定义有助于电网电能质量的改善和降低线损，但不能概括大多数因电压原因造成的电能质量问题。(3)供电质量。其技术含义是指电压质量和供电可靠性，非技术含义是指服务质量。包括供电企业对用户投诉的反映速度以及电价组成的合理性、透明度等。(4)用电质量。包括电流质量与反映供用电双方相互作用和影响中的用电方的权利、责任和义务，也包括电力用户是否按期、如数交纳电费等。小行业划分:电能质量所涉及的小行业主要包括：无功补偿.谐波治理.电能质量检测.其他电能质量问题(如中断.电压暂降.瞬间过电压等)这几方面;一.无功补偿什么是无功补偿:交流电在通过纯电阻的时候,电能都转成了热能,而在通过纯容性或者纯感性负载的时候,并不做功.也就是说没有消耗电能,即为无功功率.当然实际负载,不可能为纯容性负载或者纯感性负载,一般都是混合性负载,这样电流在通过它们的时候,就有部分电能不做功,就是无功功率,此时的功率因数小于1,为了提高电能的利用率,就要进行无功补偿.国家规定在达到0.85或0.9以上.如你达不到就要加收力调电费二.什么是谐波？"谐波"一词起源于声学。供电系统谐波的定义是对周期性非正弦电量进行傅立叶级数分解，除了得到与电网基波频率相同的分量，还得到一系列大于电网基波频率的分量，这部分电量称为谐波。谐波频率与基波频率的比值（n=fn/f1）称为谐波次数。电网中有时也存在非整数倍谐波，称为非谐波（Non-harmonics）或分数谐波。谐波实际上是一种干扰量，使电网受到“污染”。电工技术领域主要研究谐波的发生、传输、测量、危害及抑制，其频率范围一般为2≤n≤40。产生电力谐波的设备非常广泛，主要有变频调速器、直流调速系统、整流设备、中高频感应加热设备、晶闸管温控加热设备、焊接设备、电弧炉、电力机车、不间断电源、计算机、通讯设备、音像设备、充电器、变频空调、晶闸管调光设备、电子节能灯等。谐波的危害电力谐波的主要危害有：a、引起串联谐振及并联谐振，放大谐波，造成危险的过电压或过电流；b、产生谐波损耗，使发、变电和用电设备效率降低；c、加速电气设备绝缘老化，使其容易击穿，从而缩短它们的使用寿命；d、使设备（如电机、继电保护、自动装置、测量仪表、电力电子器件、计算机系统、精密仪器等）运转不正常或不能正确操作；e、干扰通讯系统，降低信号的传输质量，破坏信号的正确传递，甚至损坏通信设备。治理电力谐波的方法谐波治理措施主要有三种：一是主动治理，即从谐波源本身出发，通过改进用电设备，使其不产生或少产生谐波;二是受端治理，即从受到谐波影响的设备或系统出发，提高它们抗谐波干扰能力;三是被动治理，即通过安装电力滤波器，阻止谐波源产生的谐波注入电网，或者阻止电力系统的谐波流人负载端。由于谐波源的...
