屋面工程施工质量控制要求VIP免费

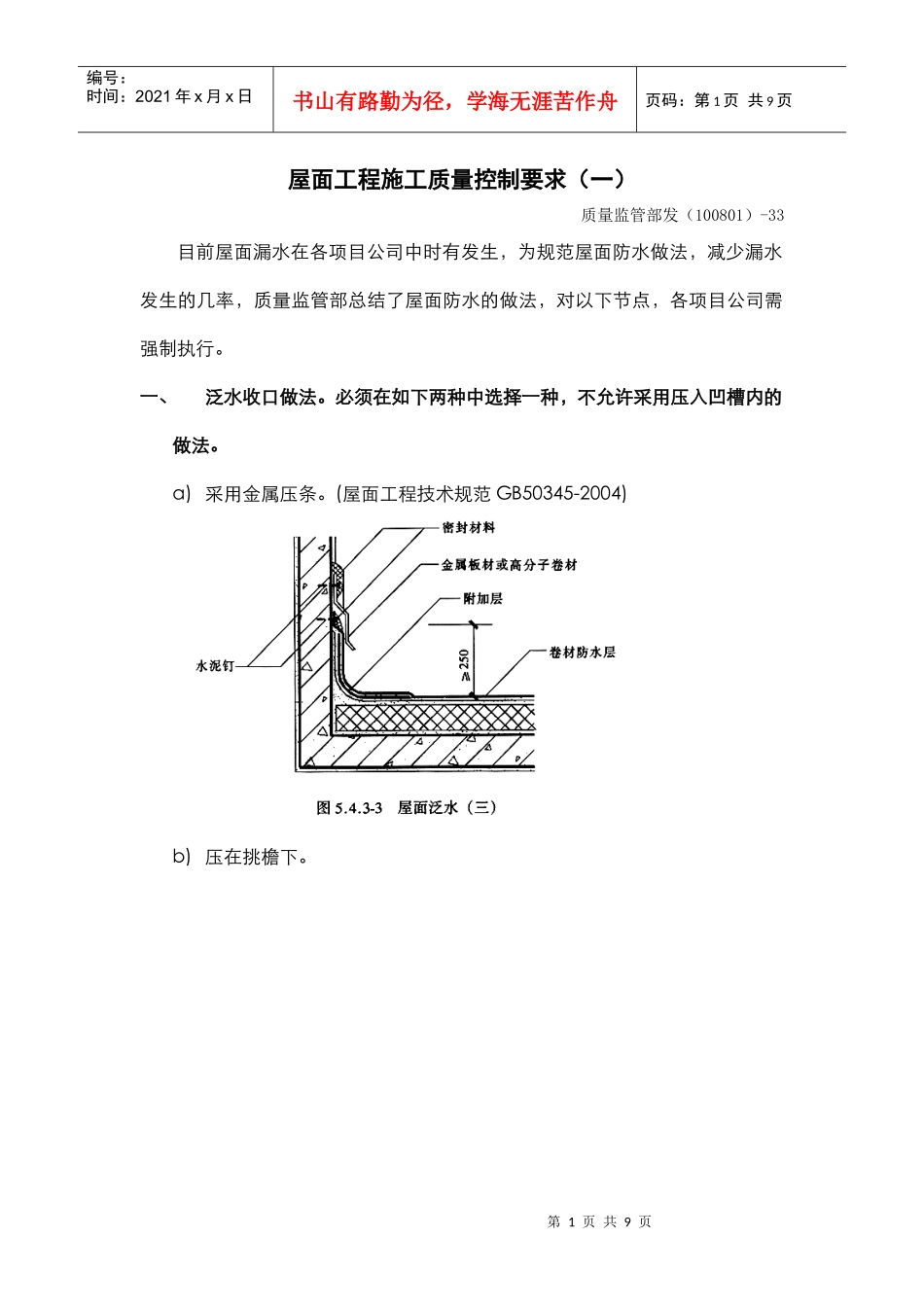

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页屋面工程施工质量控制要求（一）质量监管部发（100801）-33目前屋面漏水在各项目公司中时有发生，为规范屋面防水做法，减少漏水发生的几率，质量监管部总结了屋面防水的做法，对以下节点，各项目公司需强制执行。一、泛水收口做法。必须在如下两种中选择一种，不允许采用压入凹槽内的做法。a)采用金属压条。(屋面工程技术规范GB50345-2004)b)压在挑檐下。第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页二、出屋面管根做法。防水收头必须采用金属箍箍紧，并用密封材料填严。三、由于屋面上人较多，容易破坏，故屋面变形缝处需采用混凝土盖板，做法详见下图。第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页四、屋面高低跨处做法。此处是常见的一个漏点，根据以往的经验，若采用金属盖板则往往发生渗漏的机率很高，故应采用在高跨做混凝土挑板的做法。如下图。（图集88J5-1）五、各屋面的出入口需做好防水卷材保护层，做法详见下图。第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页六、防水卷材在落水口处需伸入落水口内5cm，做法详见下图。第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页七、防水施工注意如下强制要求：a)天沟、檐沟纵向坡度不应小于1%，沟底水落差不得超过200mm；天沟、檐沟排水不得流经变形缝和防火墙。b)在纬度40度以北地区且室内空气湿度大于75%，或其它地区室内空气湿度常年大于80%时，若采用吸湿性保温材料做保温层，应选用气密性，水密性好的防水卷材或防水涂料做隔汽层。隔汽层应沿墙面向上铺设，并与屋面的防水层相连接，形成全封闭的整体。第6页共9页第5页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共9页c)卷材防水屋面基层与突出屋面结构（女儿墙、立墙、天窗壁、变形缝、烟囱等）交接处，以及基层的转角处（水落口、檐口、天沟、檐沟、屋脊等），均应做成圆弧。内部排水的水落口周围应做成略低的凹坑。高聚物改性沥青防水卷材圆弧半径不得小于50mm。d)屋面设施的防水处理应符合下列规定：i.设施基座与结构层相连时，防水层应包裹设施基座的上部，并在地脚螺栓周围做密封处理；ii.在防水层上放置设施时，设施下部的防水层应做卷材增强层，必要时应在其上浇筑细石混凝土，其厚度不应小于50mm；iii.需经常维护的设施周围和屋面出入口至设施之间的人行道应铺设刚性保护层。八、严禁在屋面上后开孔，若必需开孔，则必须经工程部签字批准后，方可开孔，开孔必须有开孔方案，签字人对开孔防水恢复质量负责。九、屋面防水保护层做法（细石混凝土），分格缝4x4m一道，缝宽20mm，内嵌聚胺脂防水油膏。十、屋面泛水保护做法见下图，分格缝同屋面防水保护层4m一道，缝宽20mm，内嵌聚胺脂防水油膏。第7页共9页第6页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共9页十一、屋面透气孔：当保温层含水量较大，难以干燥时可以埋设排汽管。排汽第8页共9页第7页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共9页管直径25-32mm，带孔与立管相连。做法如下图：第9页共9页第8页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共9页十二、倒置式屋面做法(可选用)：a)50mm厚C20细石混凝土保护层，￠6@200x200，4mx4m分格缝宽20mm，内嵌聚胺脂防水油膏；b)保温层：材料及厚度按工程设计；c)防水层：按工程设计；d)找平层：按设计；e)结构层。
