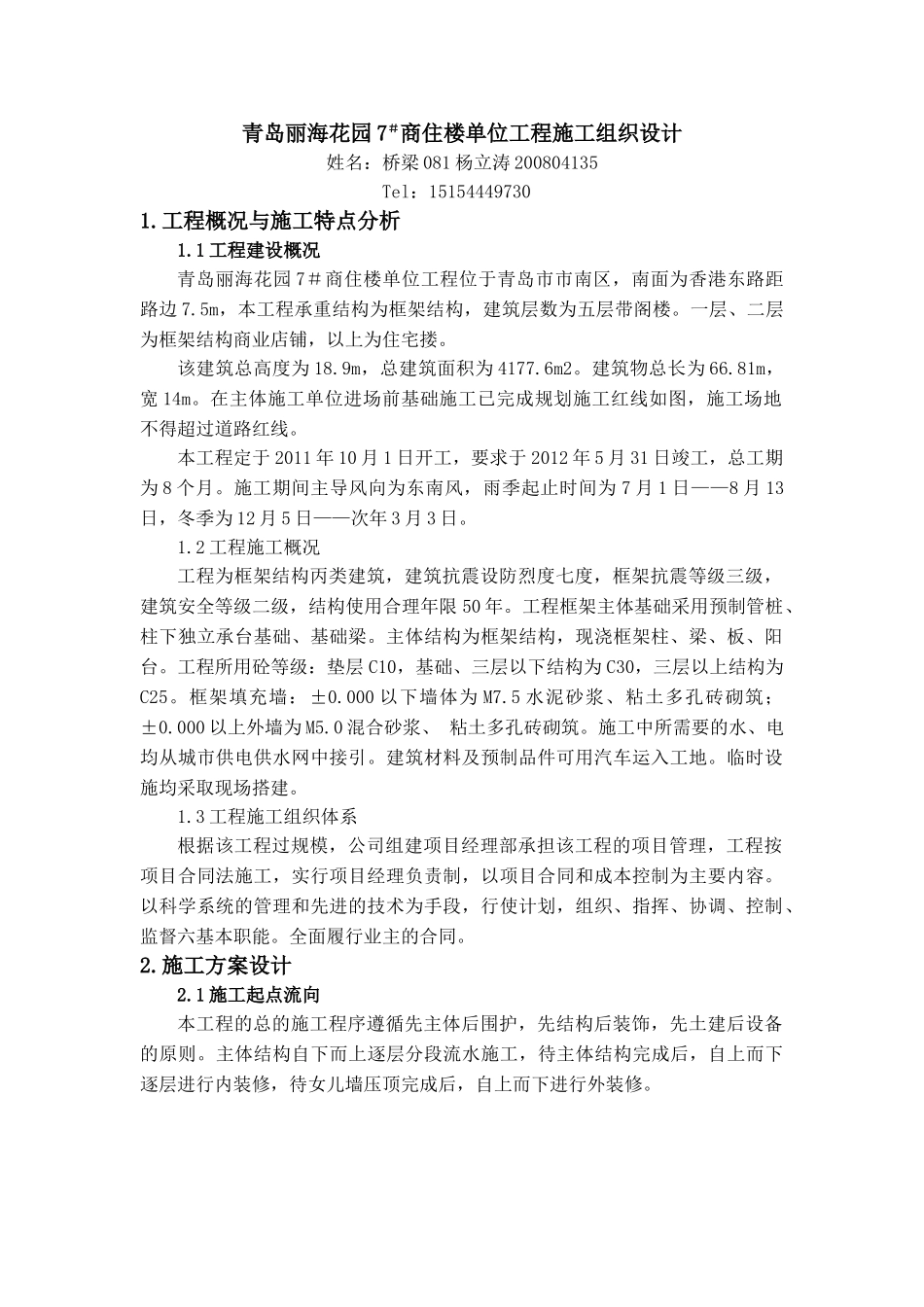

青岛丽海花园7＃商住楼单位工程施工组织设计姓名：桥梁081杨立涛200804135Tel：151544497301.工程概况与施工特点分析1.1工程建设概况青岛丽海花园7＃商住楼单位工程位于青岛市市南区，南面为香港东路距路边7.5m，本工程承重结构为框架结构，建筑层数为五层带阁楼。一层、二层为框架结构商业店铺，以上为住宅搂。该建筑总高度为18.9m，总建筑面积为4177.6m2。建筑物总长为66.81m，宽14m。在主体施工单位进场前基础施工已完成规划施工红线如图，施工场地不得超过道路红线。本工程定于2011年10月1日开工，要求于2012年5月31日竣工，总工期为8个月。施工期间主导风向为东南风，雨季起止时间为7月1日——8月13日，冬季为12月5日——次年3月3日。1.2工程施工概况工程为框架结构丙类建筑，建筑抗震设防烈度七度，框架抗震等级三级，建筑安全等级二级，结构使用合理年限50年。工程框架主体基础采用预制管桩、柱下独立承台基础、基础梁。主体结构为框架结构，现浇框架柱、梁、板、阳台。工程所用砼等级：垫层C10，基础、三层以下结构为C30，三层以上结构为C25。框架填充墙：±0.000以下墙体为M7.5水泥砂浆、粘土多孔砖砌筑；±0.000以上外墙为M5.0混合砂浆、粘土多孔砖砌筑。施工中所需要的水、电均从城市供电供水网中接引。建筑材料及预制品件可用汽车运入工地。临时设施均采取现场搭建。1.3工程施工组织体系根据该工程过规模，公司组建项目经理部承担该工程的项目管理，工程按项目合同法施工，实行项目经理负责制，以项目合同和成本控制为主要内容。以科学系统的管理和先进的技术为手段，行使计划，组织、指挥、协调、控制、监督六基本职能。全面履行业主的合同。2.施工方案设计2.1施工起点流向本工程的总的施工程序遵循先主体后围护，先结构后装饰，先土建后设备的原则。主体结构自下而上逐层分段流水施工，待主体结构完成后，自上而下逐层进行内装修，待女儿墙压顶完成后，自上而下进行外装修。图1-3施工段划分及施工流向图2.2施工段的划分根据工程的特点，为了有利于结构的整体性，应将施工段划分在弯矩剪力均较小的位置，取距轴线处划分施工段，后浇带亦设置于此，因要尽量利用建筑缝作为划分主体结构流水施工段的界限，为使施工段的划分对结构产生的影响不大，而主体工程分为三个施工段，如图1-3所示。屋面工程同主体工程一样分三段完成。室内外装修工程不分施工段，室内装修自上而下分层进行，室外装饰自上而下分立面进行。2.3施工顺序主体框架结构施工顺序：框架柱钢筋→柱、梁、板模板→梁、板钢筋→砼浇筑→养护。屋面工程施工顺序：找平层→热沥青→水泥珍珠岩保温层→水泥砂浆找平层→SBS卷材防水层→挂瓦屋面→塑料落水管。装饰工程施工顺序：瓷砖墙面→地面砖→混凝土天棚抹灰→砖外墙抹混合砂浆→梁柱面膜混合砂浆→砖内墙抹混合砂浆→天棚满刮腻子刷涂料→外墙涂料→门安装→窗安装→综合脚手架。（1）柱、梁、板采用胶合板、钢管扣件支架支撑体系，本工程模板按三个层次配置。（2）钢筋由公司基地加工厂制作加工，运至现场绑扎安装，柱竖向钢筋接头采用电渣压力焊接头，其余钢筋采用绑扎连接。（3）主体结构砼现场机械搅拌，塔吊结合吊斗及井架进行浇筑。（4）垂直运输配置QT-60塔吊1台，角钢井架1台。（5）外墙脚手架采用双排钢管外脚手架（6）用手推砖车（通过井架）和0.7m2的砖笼（通过塔吊）直接把砖吊运到作业点，砌筑砂浆用手推灰车通过井架运送。砌体工程在主体结构三层屋(楼)面混凝土浇捣完后，经技术负责人批准底层框架拆模后，即可插入进行，紧跟主体由下而上逐层施工。墙体构造柱在主体施工预留插筋，墙体砌筑后进行浇筑。2.4施工用脚手架脚手架是土木工程施工必备的重要设施，它是保证高出作业安全，顺利进行施工而搭设的工作平台或作业通道。对脚手架的基本要求是：工作面满足工人操作、材料堆置和运输的需要；结构有足够的强度、稳定性，变形满足要求；装拆简便，便于周转使用。外墙脚手架采用双排钢管外脚手架2.5施工方法和施工机械施工方法和施工机械的选择是施工方案设计的核心内容，它直接影响到施工进度、施工质量成本和安全等，它是组织施工的关键，...
